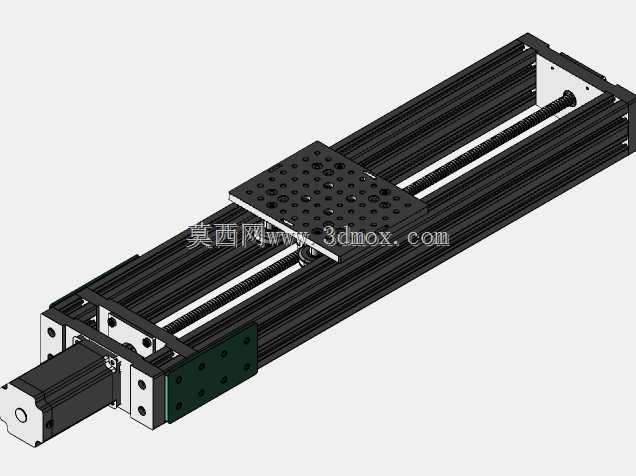

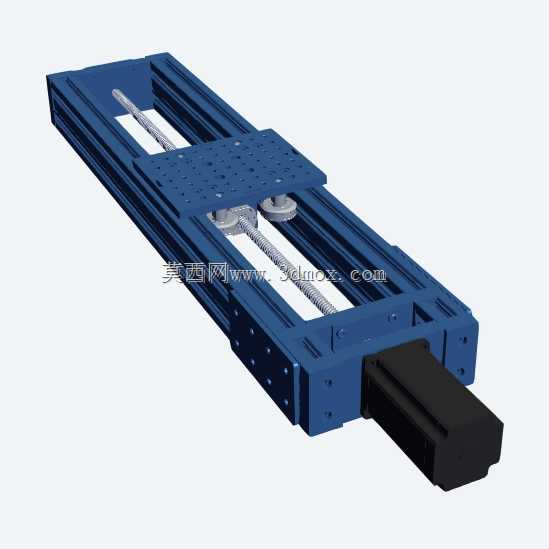

重型905mm行程直线运动滑台暗盒结构

这款重型直线运动暗盒是面向高负载单轴传动场景设计的集成化运动执行部件，核心适配需要稳定直线往复位移的工业作业场景，常见于数控加工工位的工件进给、自动化产线的物料移栽、检测设备的探针位移驱动、机器人第七轴拓展行走等对负载能力、运动刚性有较高要求的工况，可与各类机械运动控制器耦合，接收脉冲或总线指令完成精准的位置、速度控制，为整套设备提供可靠的单轴直线运动输出。产品采用双挤压铝型材作为主体基座框架，搭配加固型龙门式安装滑板，整体结构刚性充足，可在重载、高频启停、存在一定切削振动或作业冲击的严苛应用环境下长期稳定运行，有效避免普通轻载滑台在高负载下出现的基座形变、运动卡顿、精度流失问题。传动端采用集成式丝杆传动结构，将丝杆、线性导轨、润滑通路、限位结构全部整合在暗盒式的封闭框架内部，既可以减少车间环境中的切削碎屑、焊接烟尘、油污粉尘侵入传动配合面，延长部件维护周期，也能简化设备整体的安装流程，无需现场进行复杂的导轨丝杆同轴度调校，直接通过基座预留的安装孔位即可完成整机固定。滑台的活动滑板表面预留了标准化的阵列安装螺孔，可直接搭载工装夹具、作业主轴、视觉检测模块、末端执行器等不同功能部件，适配不同行业的定制化搭载需求；端部预留的电机安装位可适配标准规格的伺服或步进电机，无需额外加工转接法兰即可完成动力端的装配对接。整体有效运动行程为905mm，基座框架的宽度、安装孔位间距均按照重型工业传动部件的通用安装边界设计，可直接替换同行程规格的其他重型单轴滑台，也可通过正交组合搭建多轴运动平台，满足不同维度的位移作业需求。设计过程中重点优化了滑座与导轨的配合间隙，双导轨平行布置的结构可承受更大的倾覆力矩，即使滑板搭载偏置负载也能保持平稳的运动状态，不会出现偏载卡滞的问题；暗盒式的外框架同时兼顾了结构防护与外形规整度，外露部件无突兀的管线或凸起结构，在设备整体装配时可更好地融入整机外观设计，减少安全防护的额外成本。
