家具橱柜盖板阻尼合页铰链结构设计

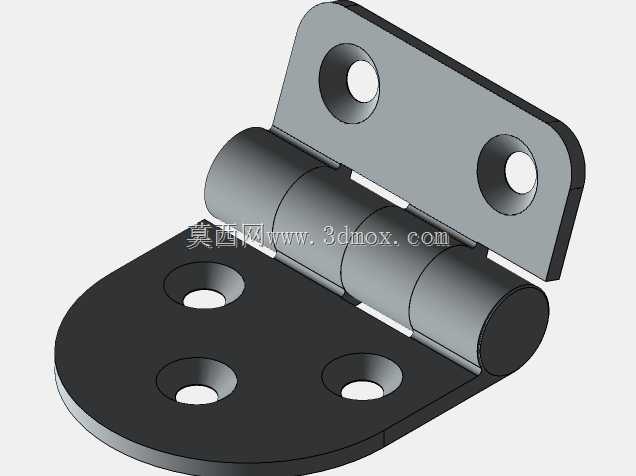

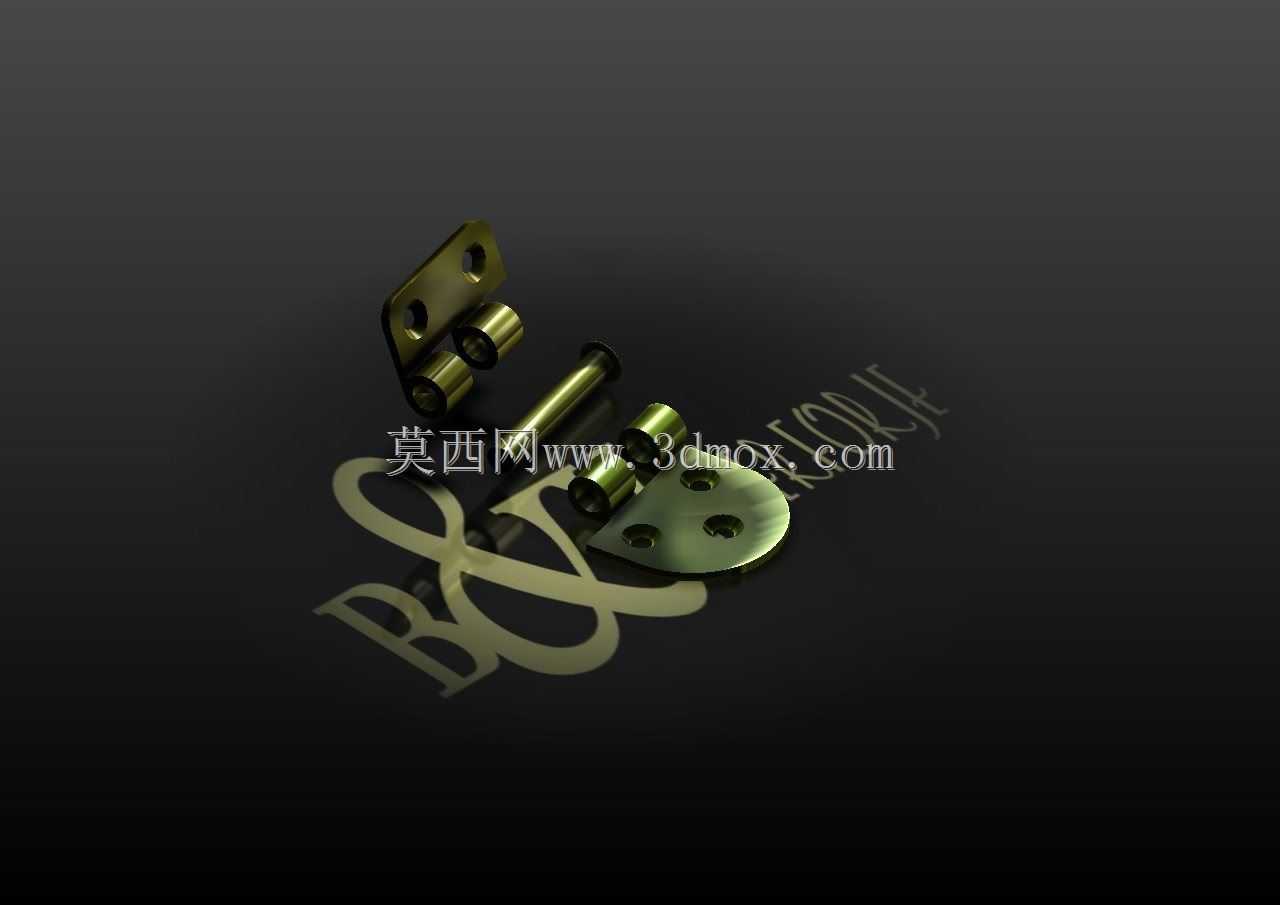

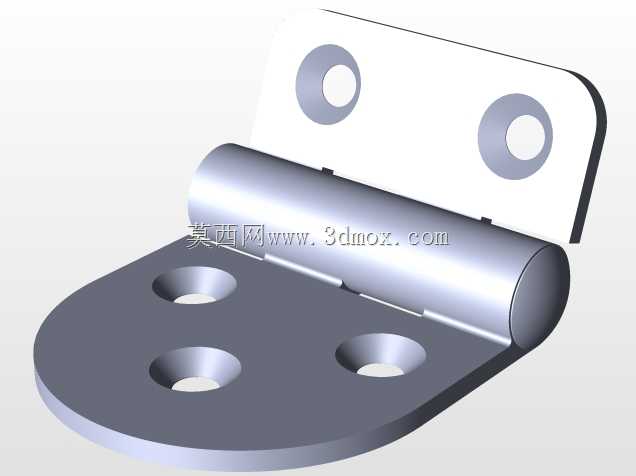

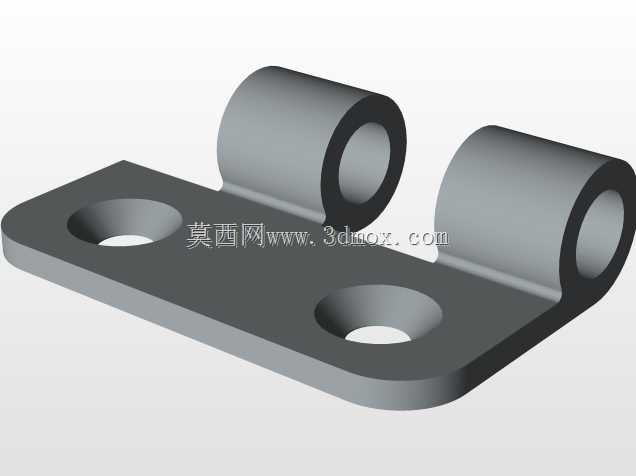

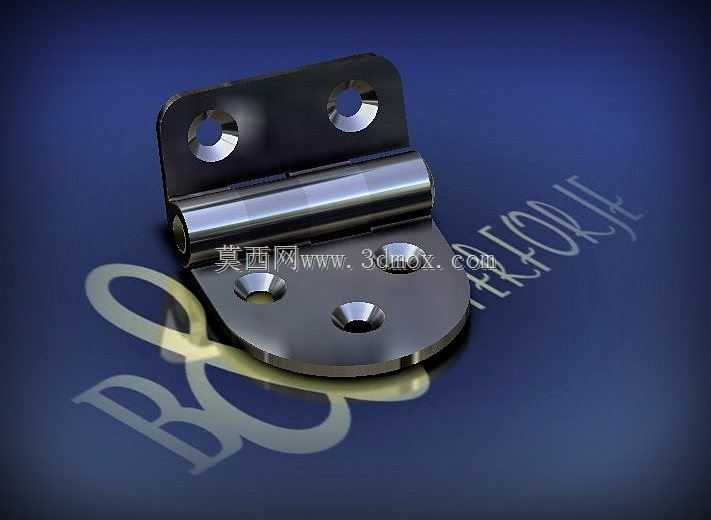

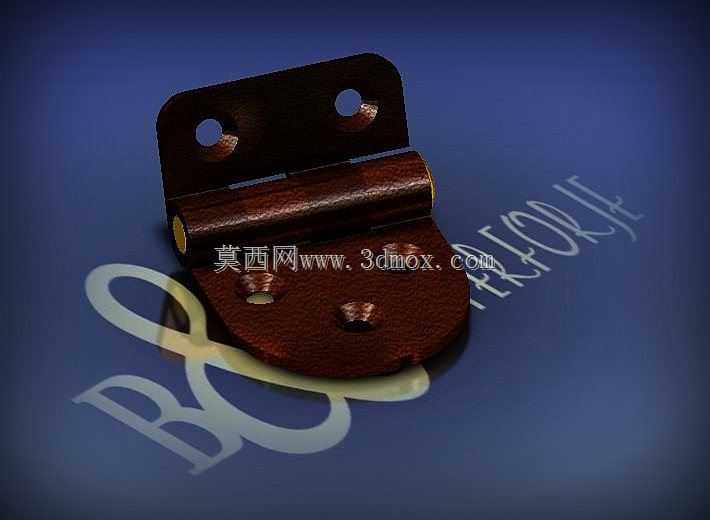

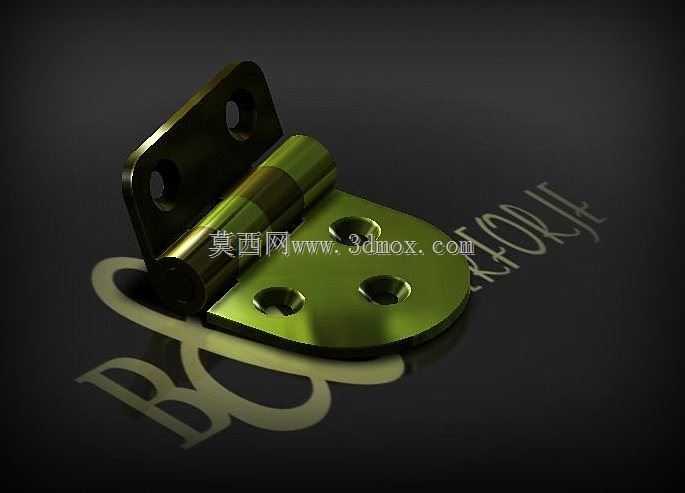

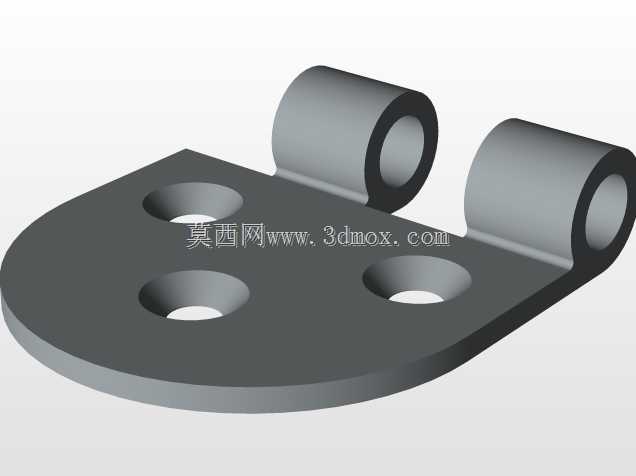

这款合页铰链主要面向民用家具与定制橱柜的装配场景，是实现柜体与活动盖板、柜门之间转动连接的核心五金部件，在家居储物柜体、卫浴柜、厨房吊柜、书桌翻盖台面等场景中有着广泛应用，能够替代传统外露式合页，兼顾连接可靠性与外观整洁度，适配多数板式家具的安装需求。从实际使用功能来看，这款铰链承担着活动部件与固定柜体之间的铰接承载作用，可实现盖板绕固定轴的定角度开合转动，转动过程顺滑无卡顿，合页的卷边轴套结构经过间隙优化，既能够保证转动时的同轴度，避免长期使用出现晃动松脱，也能减少转动摩擦带来的磨损，延长部件的整体使用寿命。在产品设计思路上，这款铰链采用了不对称的翼板结构设计，固定侧翼板为平直矩形结构，设置两个沉头安装孔，可通过螺丝紧密贴合固定在柜体的竖直安装面上，沉孔设计能够让螺丝头部完全埋入翼板平面，不会出现凸起刮蹭盖板或影响安装平整度的问题；活动侧翼板为圆角半圆结构，设置三个呈三角分布的沉头安装孔，三角排布的孔位能够让活动侧翼与盖板的连接受力更均匀，避免单点受力导致的翼板变形或连接松动，同时圆角设计能够消除安装和使用过程中的尖锐边角，降低磕碰划伤的风险，也更适配家具产品的安全设计要求。在外形尺寸与安装边界上，这款铰链的整体安装适配尺寸为38*57毫米，固定侧翼的两个安装孔孔距经过标准化调校，适配市面上主流的16-18毫米厚度板式家具的安装边距要求，活动侧翼的半圆轮廓不会超出常规盖板的安装边缘，安装后铰链主体可隐藏在盖板与柜体的接缝内侧，不会破坏家具的整体外观一致性。轴套部分采用卷边包裹式结构，将转动销轴完全包裹在合页内部，既能够避免灰尘、水汽进入转动间隙造成卡涩，也能让整体结构的承重能力更强，可承载常规厚度的木质、亚克力材质盖板的开合重量，日常使用中无需频繁维护调整，能够保持长期稳定的开合手感。
