四腔注塑成型塑料叉子模具结构设计

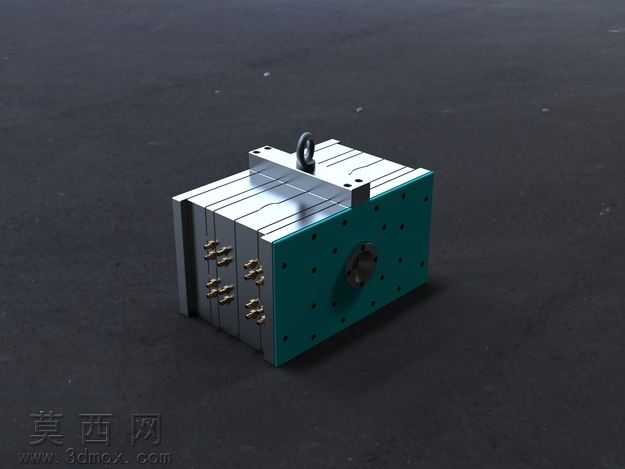

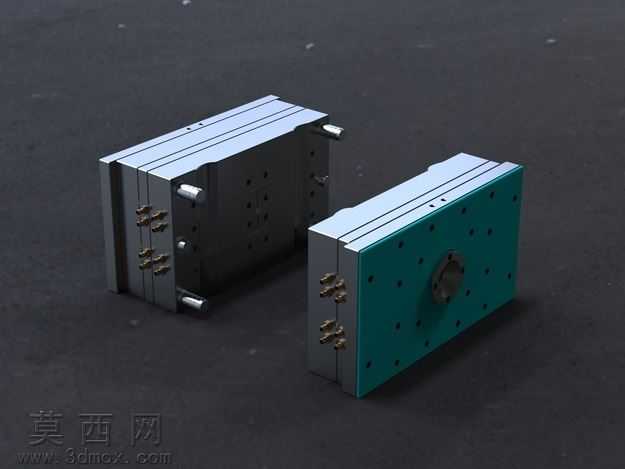

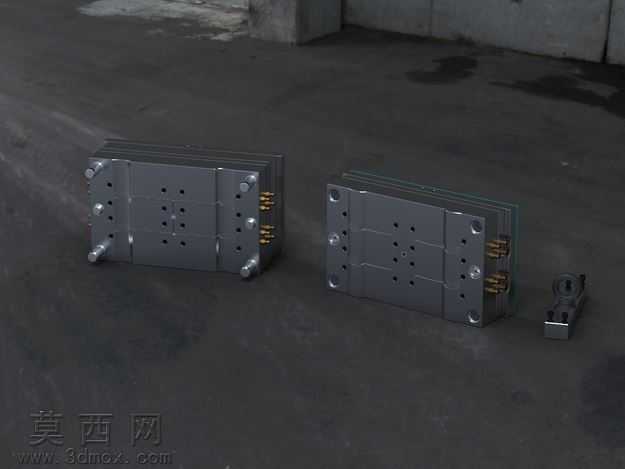

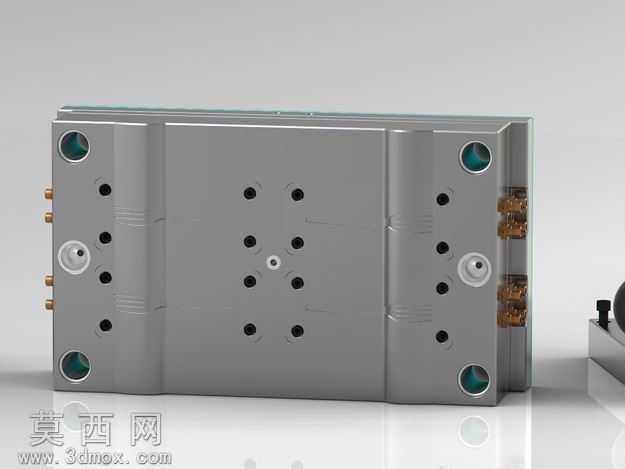

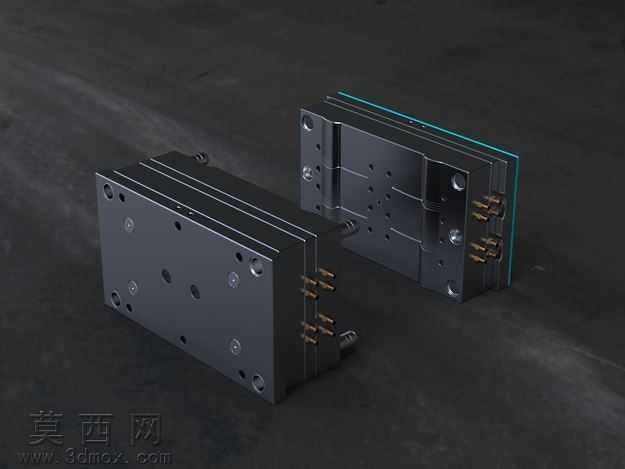

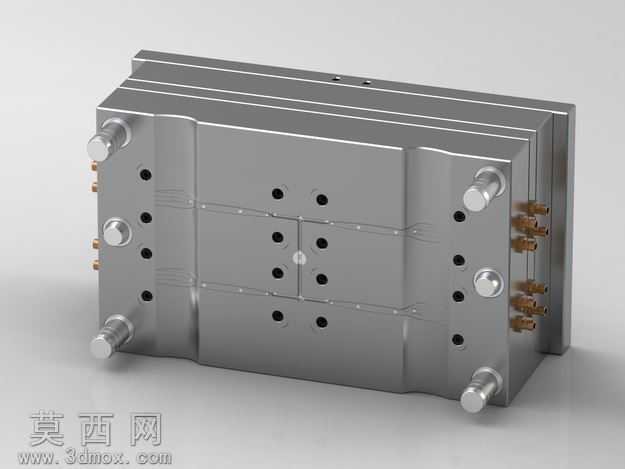

本套塑料叉子注塑模具采用四腔均衡排布结构设计，整体模架选用标准精密模架基材，在三维建模阶段严格遵循注塑模具设计规范，先完成塑料叉子单件产品的结构建模，针对餐叉的叉齿薄壁特征做了拔模斜度优化，避免脱模过程中出现叉齿变形、断裂的问题，同时对叉柄的握持曲面做了顺滑过渡处理，保证成型后产品无尖锐棱角，符合食品接触类餐具的安全要求。建模过程中对浇注系统做了平衡式流道设计，四个模腔的进胶点位置、流道长度、流道截面尺寸完全一致，确保注塑过程中熔融塑料能够同时填充四个型腔，避免出现各腔产品填充不均、收缩率差异过大导致的尺寸偏差问题。冷却系统采用随形水路设计，水路围绕每个型腔的轮廓排布，保证模温均匀分布，有效缩短注塑成型周期，同时减少产品因冷却不均产生的翘曲变形。模具的顶出机构采用顶针+推板组合顶出结构，针对叉齿薄壁区域布置细小顶针，叉柄区域搭配推板受力，保证顶出过程中产品受力均匀，不会出现顶白、顶穿的缺陷。导向定位系统采用精密导柱导套搭配零度精定位结构，合模过程中能够保证动定模的精准对位，避免出现分型面错位导致的产品飞边问题。排气系统在分型面的叉齿末端位置开设了微细排气槽，能够在填充过程中快速排出型腔内的空气，避免产品出现烧焦、缺胶、气泡等成型缺陷。在三维渲染阶段，模架部分采用金属钢材材质，还原模具钢的哑光金属质感，对导柱、紧固螺丝等标准件做了金属光泽处理，清晰区分动模、定模、顶出机构、浇注系统等不同功能模块，能够直观展示模具的开合模动作逻辑与内部结构组成。整套模具设计充分考虑了食品级塑料餐具的生产要求，所有与塑料熔体接触的模腔表面都做了镜面抛光处理的结构预留，保证成型后的叉子表面光滑无毛刺，无需过多后处理即可满足使用要求，同时四腔的排布设计兼顾了生产效率与成型稳定性，适合批量生产一次性餐饮用塑料叉子。
