俄标循环窗用合页铰链结构设计

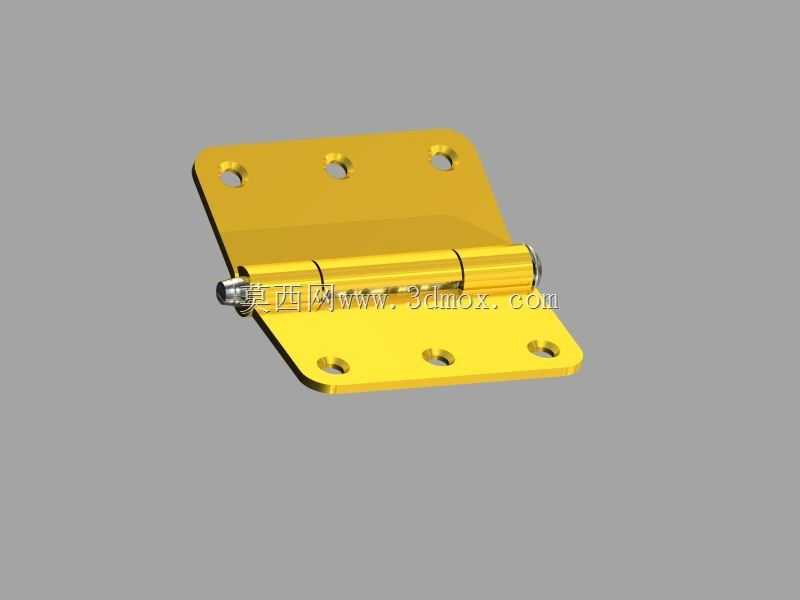

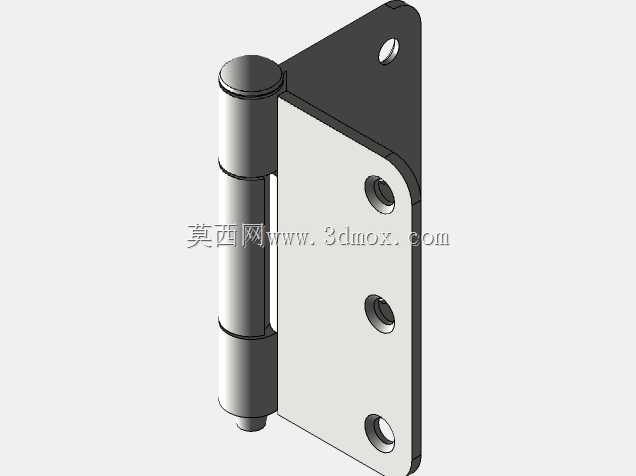

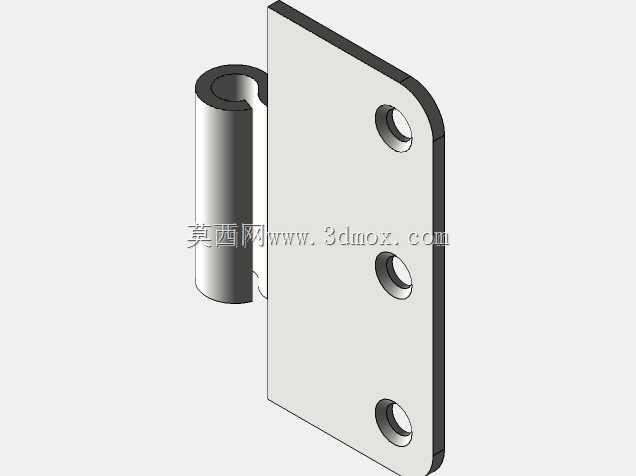

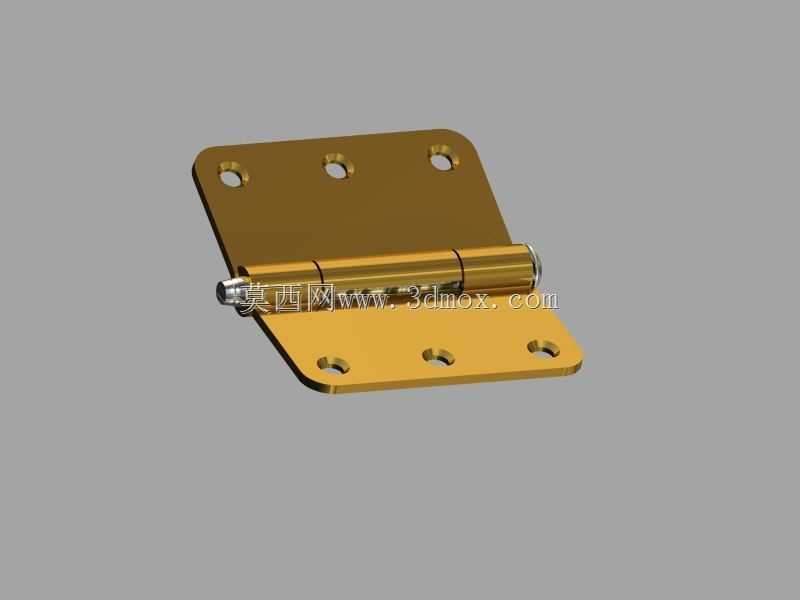

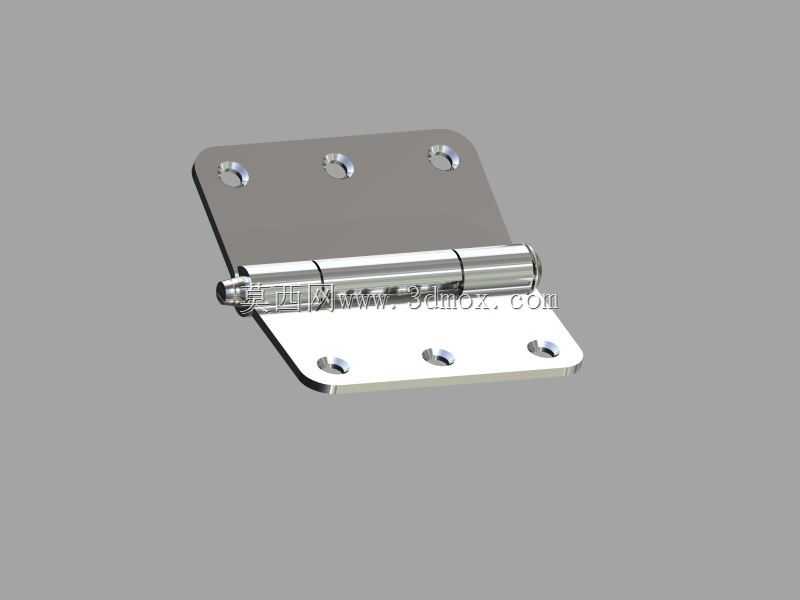

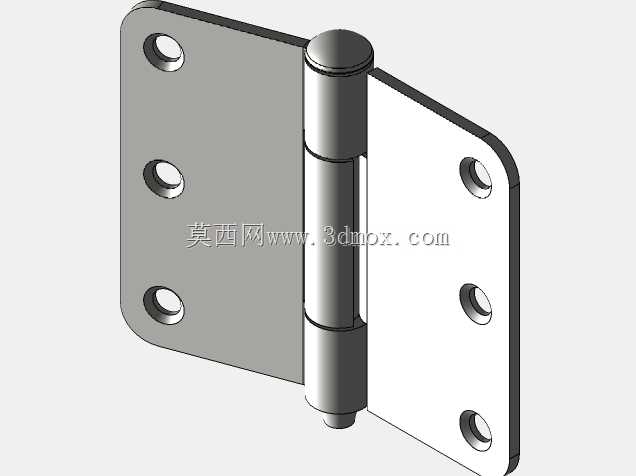

这款循环窗配套合页主要适配符合GOST 5088-2005标准的民用及工业建筑循环通风窗，在建筑门窗装配场景中承担窗扇与窗框的转动连接核心功能，能够支撑窗扇完成规定角度内的开合往复动作，同时保障窗扇开合过程中的运行稳定性与连接可靠性，避免窗扇在长期开合使用中出现松动、错位、下垂等常见问题。从功能特性来看，该合页采用双页片配贯通式销轴的经典铰链结构，两个安装页片分别对应窗框与窗扇的安装基面，销轴作为转动核心实现页片间的顺畅相对转动，页片上预设的安装孔位完全匹配对应标准窗型的安装点位，安装时无需额外对窗体型材进行二次打孔加工，能够有效降低现场装配的工作量与加工误差风险。在设计思路上，这款合页充分考虑了循环窗的高频往复使用需求，销轴与页片的转动配合面做了适配长期摩擦的结构优化，既保证转动过程无卡滞、无异响，也能控制长期使用后的磨损量，维持合页的装配精度；两个页片采用差异化的表面处理工艺，既能够适配不同材质窗体的接触面防腐蚀需求，也能在安装时快速区分窗框侧与窗扇侧的安装页，降低装配出错概率。从安装边界与尺寸适配来看，该合页的页片轮廓尺寸完全匹配对应规格循环窗的安装让位空间，安装后页片边缘不会超出窗体型材的装配边界，不会影响窗体的密封结构安装与外观完整性；页片上的安装孔采用等距排布设计，孔位间距与对应标准窗型的预装固定点位完全对齐，固定件安装后能够保证页片与型材基面完全贴合，不会出现局部翘起导致的受力不均问题；合页转动时的开合轨迹经过校核，窗扇在最大开启角度范围内不会与窗框、相邻窗体构件发生运动干涉，能够保障循环窗通风状态下的结构安全。这款合页的结构强度经过针对性设计，能够承受对应规格窗扇的整体重量，在长期承受窗扇静载荷与开合过程动载荷的工况下，不会出现页片变形、销轴脱出等失效问题，适配各类常规材质的循环窗装配使用，能够满足建筑门窗长期使用的耐久性要求。
