三款不同造型带配套茶碟的茶具套装

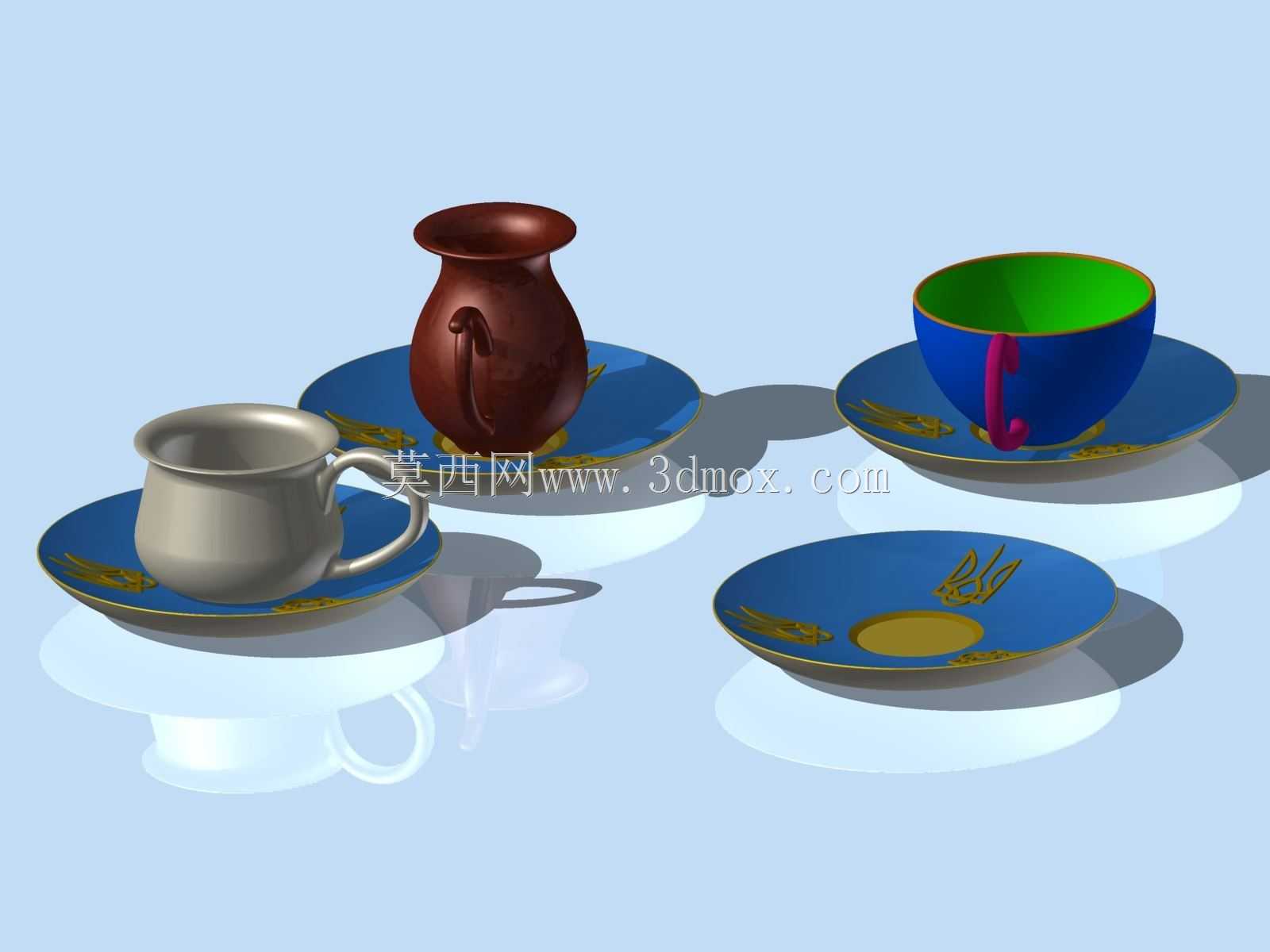

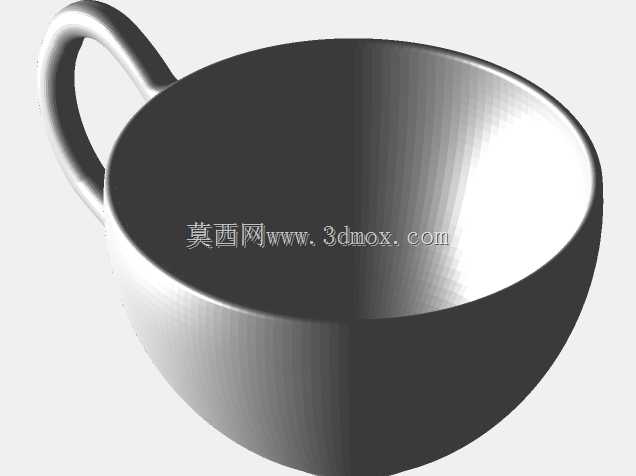

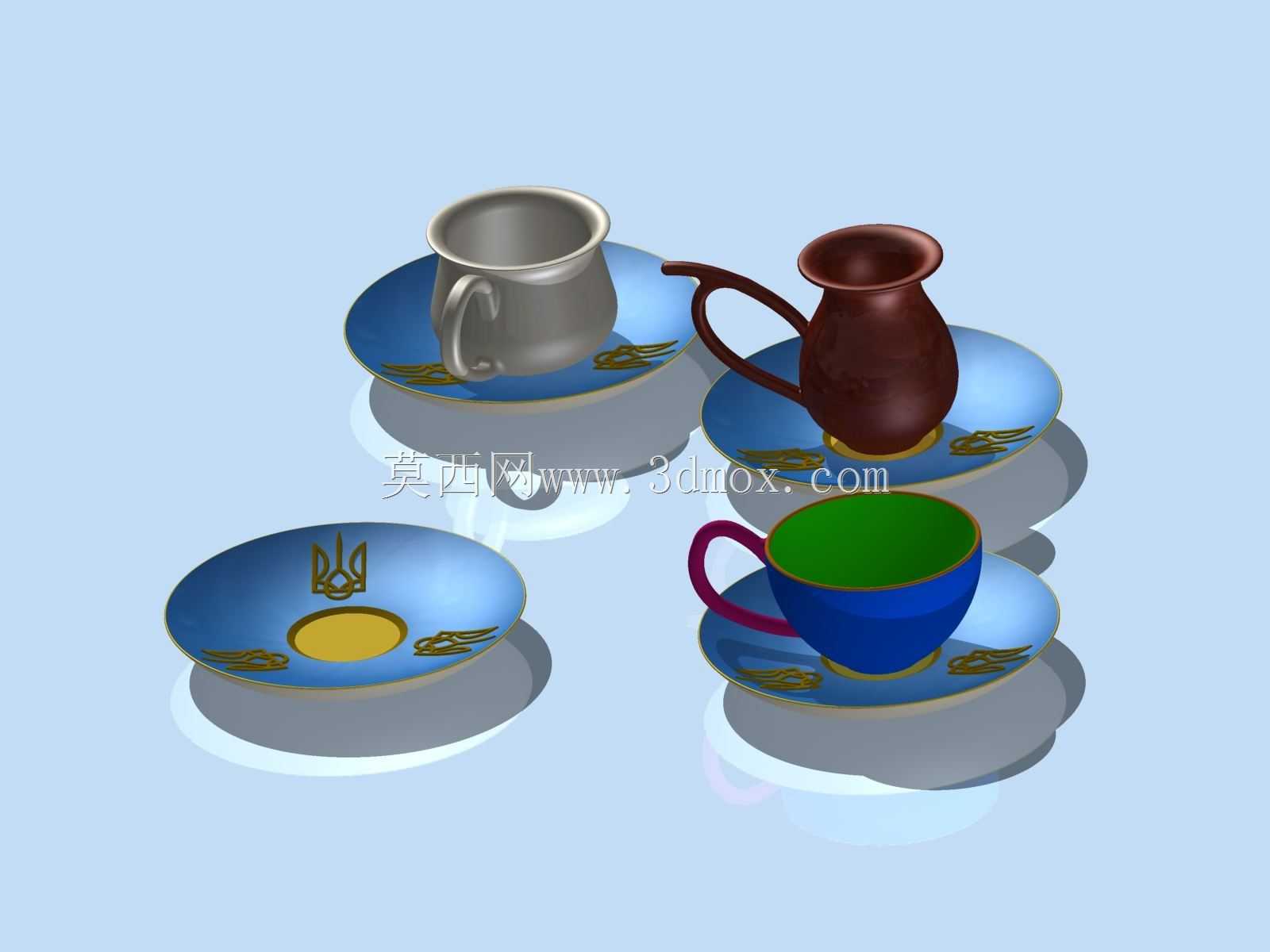

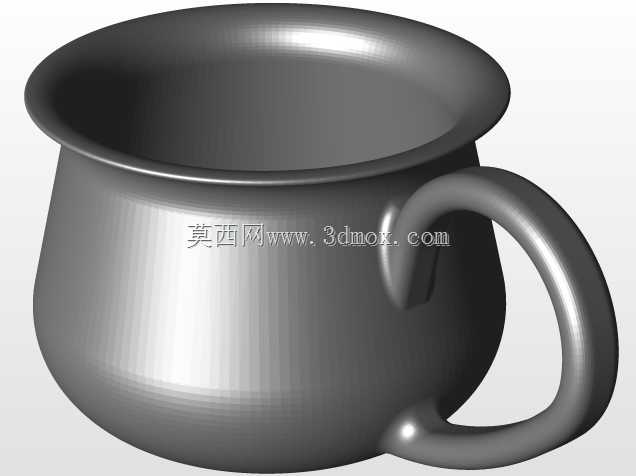

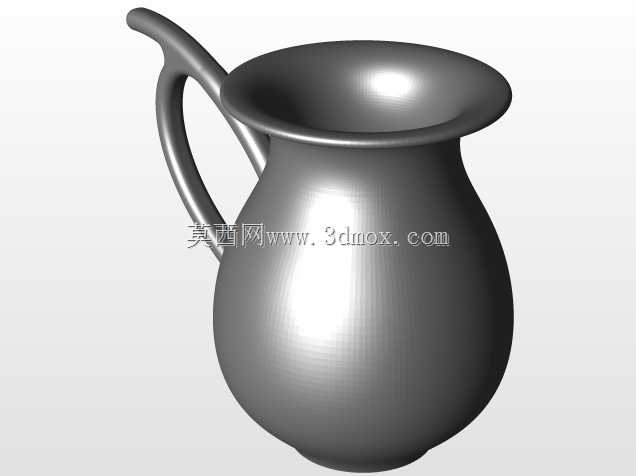

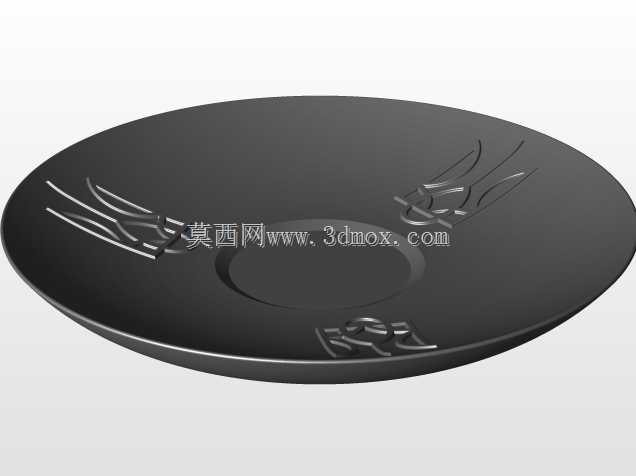

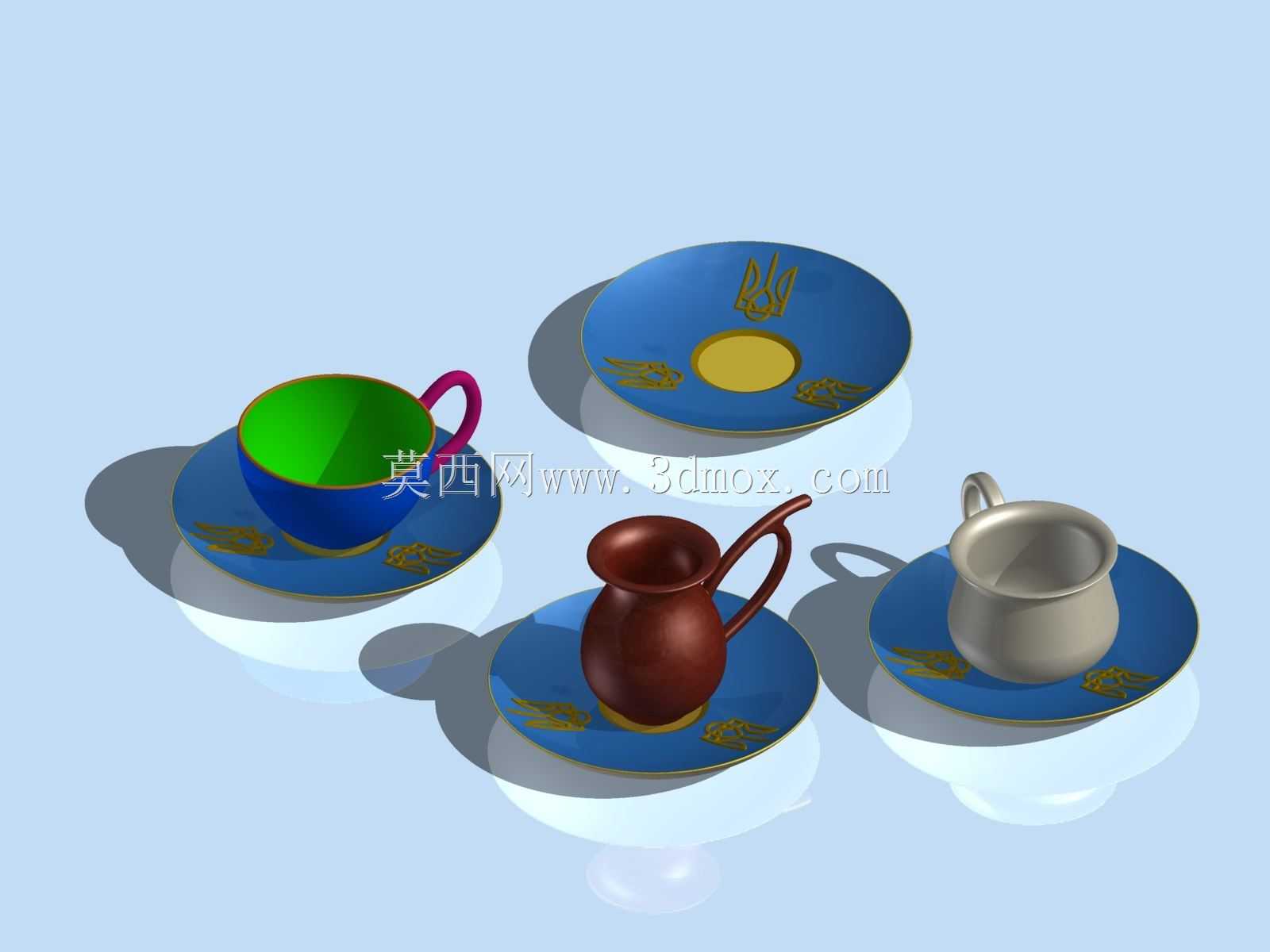

这套杯碟组合的建模初衷，是为桌面级FDM与光固化3D打印设备提供可直接落地的民用消费品打印样件，适配文创周边定制、线下手作门店展陈、家居软装搭配等多个场景，可直接打印后做后处理上色作为成品售卖，也可作为打印服务门店的精度测试样件使用。设计阶段优先考虑3D打印的成型可行性，所有杯体与茶碟的壁厚统一设置为1.8mm，既保证打印过程中不会出现薄壁翘曲、漏料的问题，也能满足日常盛放常温饮品的结构强度要求，杯体把手与杯身的连接位置做了R2.5的圆角过渡，避免打印时出现应力集中导致的层间开裂，同时也提升了握持时的触感，不会出现硌手的问题。三款杯体分别做了差异化的造型设计：第一款杯身做了撞色分模线设计，杯口外翻1.2mm，适配日常饮用红茶、花草茶的场景，把手做了符合人体工学的弯曲弧度，握持时手指与把手的贴合度更高；第二款为公道杯造型，流口做了15°的倾斜角，出水时断水利落不会出现沿杯壁流液的问题，把手位置偏下，倾倒饮品时重心更稳，不容易出现脱手的情况；第三款为哑光金属质感的直身杯造型，杯口做了加厚卷边，抗磕碰性能更好，适合盛放咖啡、热可可等温度较高的饮品。配套的茶碟直径统一设置为110mm，碟面中心做了直径65mm、深度1.2mm的下沉定位槽，杯底放置时可自动卡入槽内，不会出现滑动偏移的问题，碟面边缘做了装饰纹样的浅浮雕设计，浮雕深度控制在0.3mm，打印时无需额外添加支撑，直接打印即可呈现清晰的纹理效果，不会出现层纹堆积的问题。安装与摆放边界上，整套杯碟组合摆放时的最小占用平面尺寸为280mm*220mm，单只杯体的高度在65mm-80mm区间，适配常规家用杯架、茶盘的摆放尺寸，茶碟底部做了0.5mm的微凸脚垫，放置在光滑桌面时不会出现打滑，也能避免碟底与桌面直接摩擦产生划痕。建模过程中所有曲面都做了G2连续处理，导出STL格式时三角面精度设置为0.02mm，不会出现曲面棱角、破面的问题，打印前无需额外修复模型，可直接导入切片软件生成打印路径，针对不同打印工艺也做了适配：光固化打印时可直接整体打印，FDM打印时杯口朝下摆放可减少支撑用量，后处理打磨的工作量更小。
