弧形带孔C型唇式机械限位构件

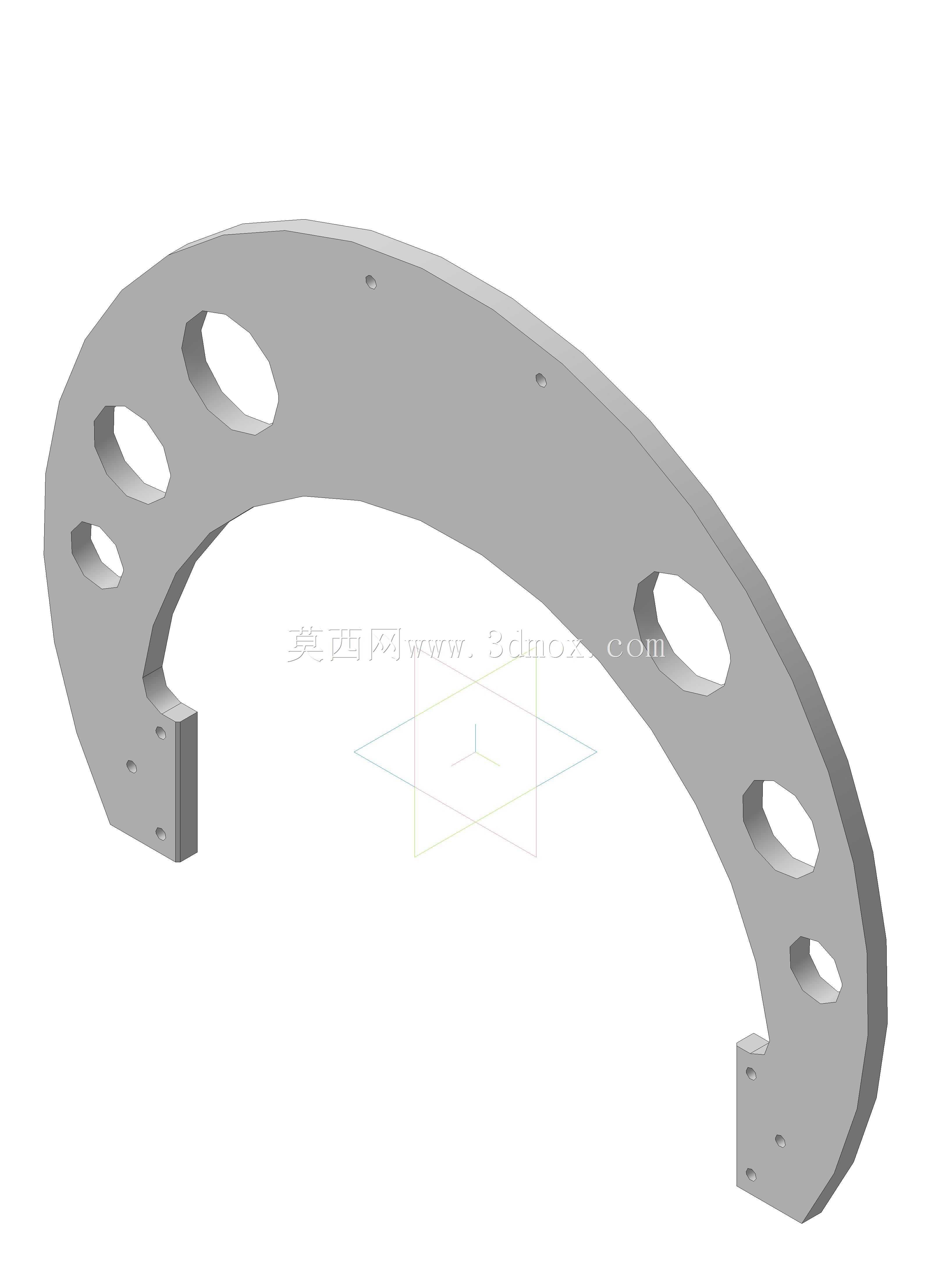

该弧形C型唇式构件多用于回转类设备的周向限位、间隙防护或是制动副的配套支撑场景，在大直径回转支承、盘式制动机构、大型回转工作台的周边配套结构中十分常见，区别于整环式结构，C型开口的设计能够避开设备主轴、传动管线等核心贯通部件，无需拆解主体结构即可完成拆装维护，大幅降低现场运维的工作量。从结构设计来看，构件整体采用等厚度弧形弯板构型，弧面沿周向均匀排布多组大小不一的通孔，其中大尺寸通孔为轻量化减重孔，能够在保证整体结构刚性的前提下降低构件自重，减少回转部件的附加惯量，小尺寸通孔为安装定位孔，用于将构件固定在设备基座或是转动架体上，两端的唇式折弯结构是核心功能位，折弯段上额外设置的两组小孔用于配套安装耐磨衬片、阻尼块或是接触式传感元件，实现限位触发、摩擦制动或是间隙密封的功能。设计过程中首先需要匹配安装场景的回转直径确定弧形段的曲率半径，保证构件内弧面与回转部件的外圆面预留均匀的设计间隙，避免运行过程中出现剐蹭卡滞，两端唇口的折弯角度需要根据配套安装的功能元件尺寸确定，保证元件安装后工作面与配合面的平行度公差控制在合理范围内，所有安装孔的位置度需要结合配套连接件的尺寸公差做适配设计，避免现场安装出现孔位错位的问题。安装边界方面，构件的轴向厚度需要匹配安装位的预留空间，两端唇口的外伸长度不能超出周边运动部件的运动包络，弧面上的减重孔排布需要避开应力集中区域，尤其是弧形段与两端唇口的过渡位置，需要保留足够的实体宽度保证结构强度，避免长期受交变载荷出现结构变形或是断裂。这类构件在实际应用中常根据使用场景选用不同的材料，普通工况下采用普通结构钢做表面防锈处理即可，重载或是有耐磨需求的场景会选用合金结构钢并在唇口位置做淬火处理，有防腐需求的场景也可采用不锈钢或是铝合金材质加工，适配不同行业的设备使用需求。
