带缓冲块的星形弹性联轴器结构设计

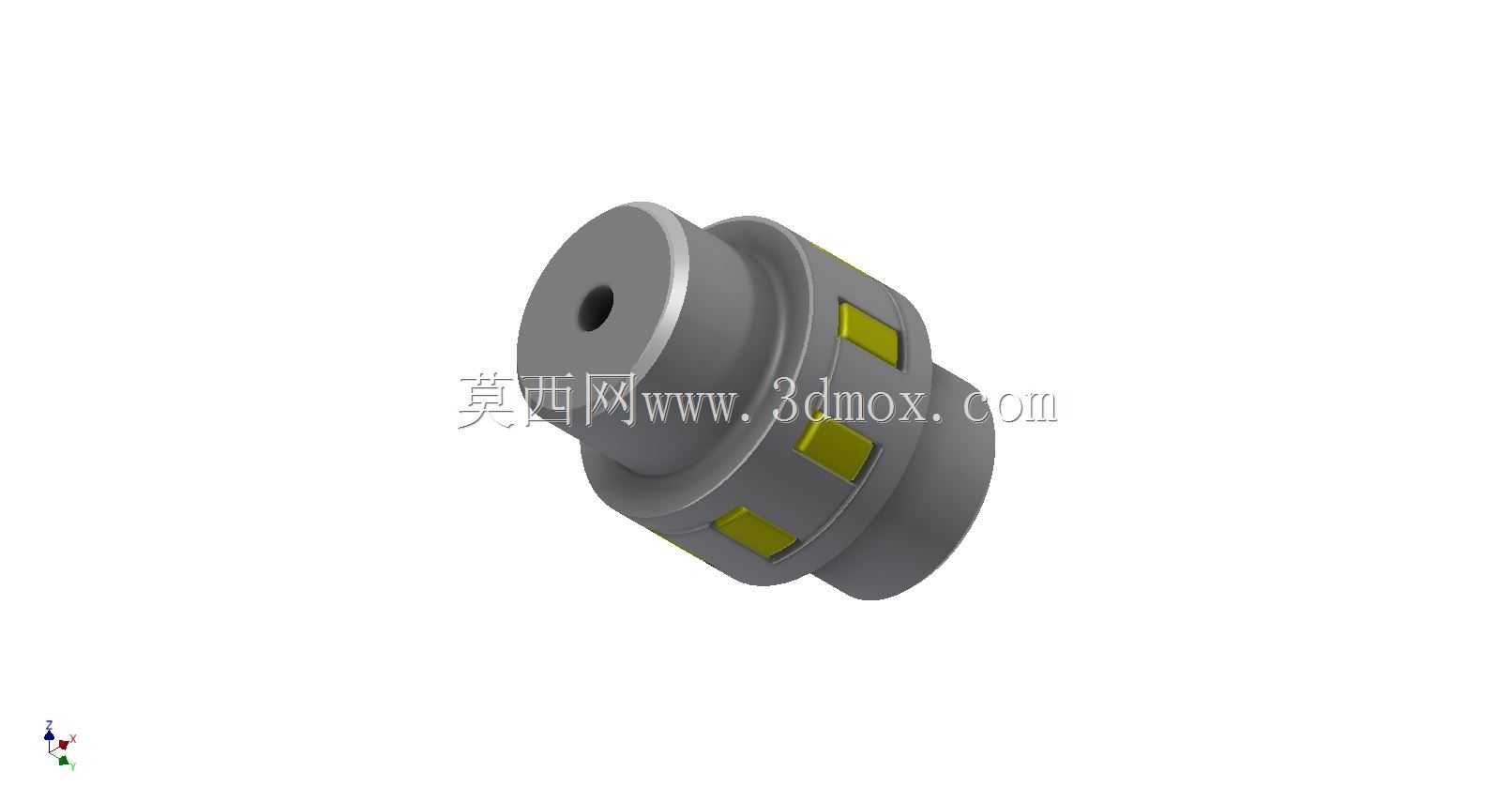

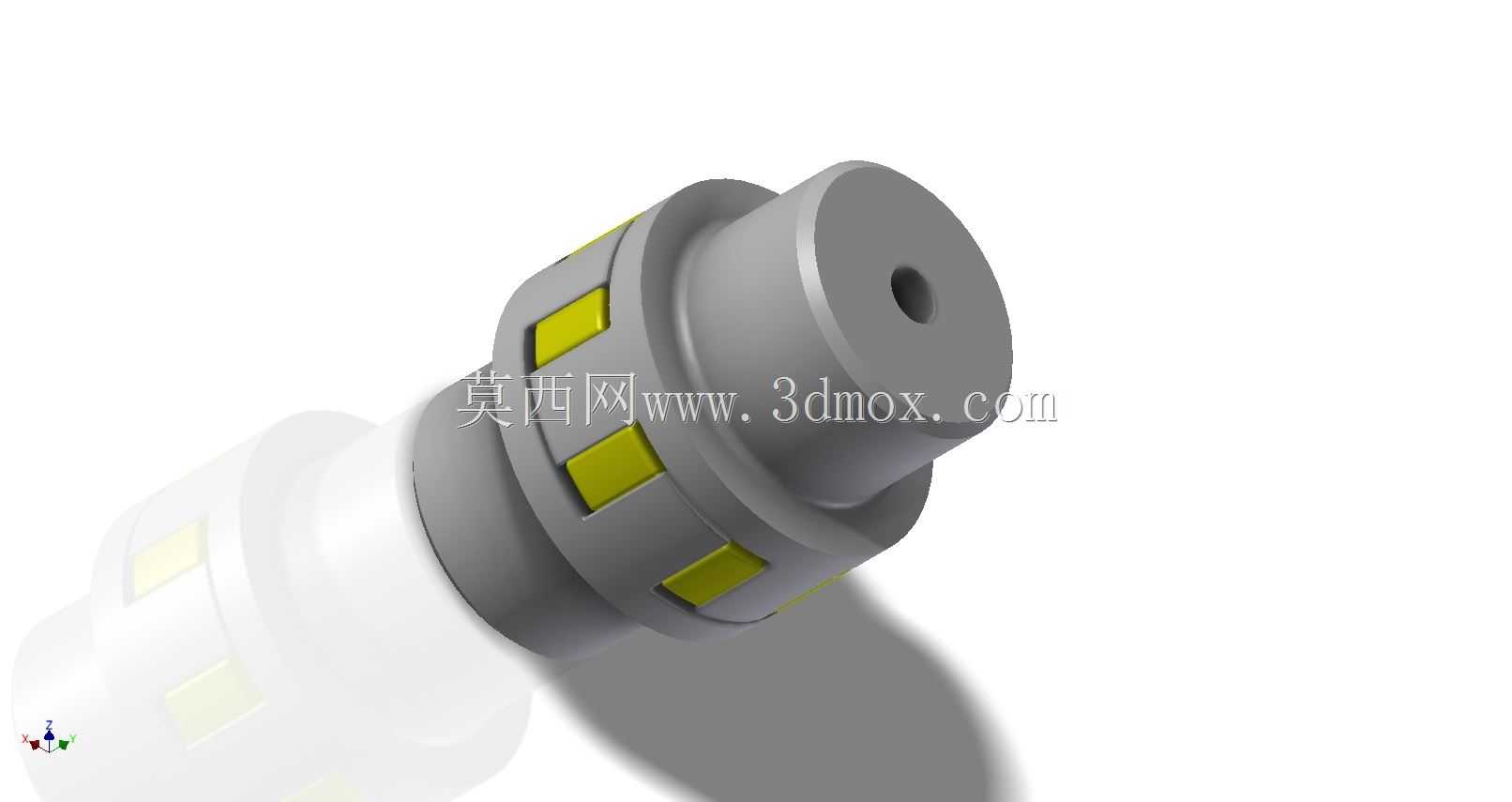

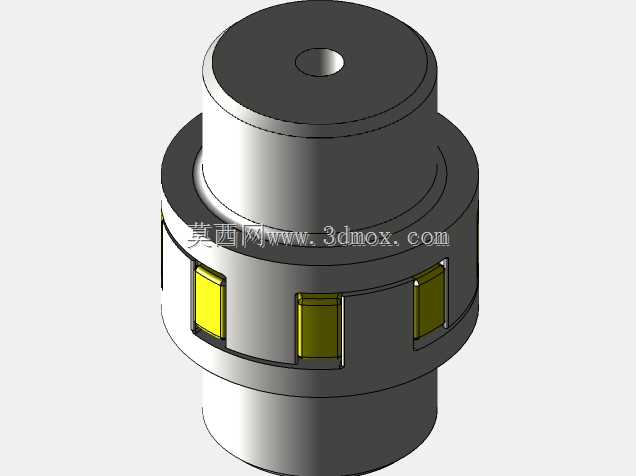

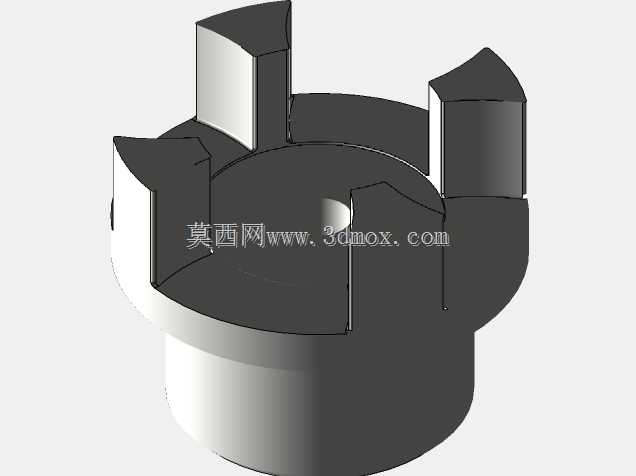

这类带弹性缓冲块的星形联轴器，在中小功率传动场景里的适配性非常广，从轻工输送线的辊道驱动、小型泵组的电机对接，到自动化设备里的伺服电机与丝杠传动端连接，都能看到这类结构的身影。不同于刚性联轴器对两轴同轴度的严苛要求，这款结构在设计时就预留了一定的径向、角向补偿余量，能抵消安装过程中两轴存在的微小不对中量，避免轴系因憋劲产生额外的轴承载荷，延长整套传动部件的使用寿命。从结构细节来看，两个半联轴节的端面上均匀分布着凸爪，中间嵌入的黄色聚氨酯弹性块刚好卡在凸爪的间隙之间，动力传递时半联轴节的凸爪挤压弹性块，通过弹性体的形变吸收传动过程中的冲击与振动，尤其是在设备频繁正反转、启动负载存在波动的工况下，缓冲效果比刚性连接结构好很多，能有效降低传动过程中的噪音传递。做三维建模的时候，首先要确定的是轴孔的直径公差带，通常这类联轴器的轴孔配合会选H7/k6的过渡配合，保证和传动轴的连接不会出现松旷，同时键槽的尺寸要对应GB/T 1095的平键标准，避免和常用轴件的键不匹配。半联轴节的外形采用阶梯轴结构，安装端的轴伸长度要匹配被连接件的安装空间，不能出现安装后半联轴节和设备端盖干涉的情况，外圆的倒角和过渡圆角都要做合理处理，既减少应力集中，也能避免安装时划伤操作人员。弹性块的爪数和半联轴节的凸爪数量一一对应，建模时要保证凸爪和弹性块的接触面预留合理的压缩间隙，不能完全顶死，否则会失去补偿不对中量的能力，同时弹性块的材质硬度通常选邵氏80-90A的聚氨酯，兼顾缓冲性能和传动扭矩的承载能力。安装边界方面，这类联轴器的径向最大尺寸要比安装位置的周边预留至少5mm的安全间隙，避免运转过程中剐蹭周边的管线或者机架，轴向的安装尺寸要考虑弹性块被压缩后的轴向窜动量，通常预留2-3mm的轴向窜动空间就可以满足常规工况的补偿需求。在做结构校核的时候，要根据传递的额定扭矩核算凸爪的挤压强度，以及弹性块的压缩变形量，保证在额定负载下弹性块的形变在材料允许的弹性范围内，不会出现永久变形导致传动失效。另外半联轴节的材质通常选用45号钢做调质处理，表面做发黑防锈处理，部分有轻量化需求的场景也会选用铝合金材质加工，重量更轻，转动惯量更小，更适配伺服传动这类对动态响应要求高的场景。
