卧式同轴齿轮减速驱动装置结构

　　在轻工输送、小型物料搅拌、自动化生产线辅机驱动这类对安装空间有严格限制的场景里，同轴式卧式减速驱动单元一直是选型优先级很高的部件，这次拆解建模的这款卧式同轴减速驱动结构，核心是把驱动电机与减速齿轮组做了同轴集成设计，从根上规避了平行轴减速机构带来的侧向安装尺寸冗余。从实际落地的工况来看，这类结构常被用在食品包装线的皮带辊筒驱动、小型仓储分拣线的主动轮动力输入、小型化工搅拌装置的低速动力输出端，因为输出轴与电机轴保持同轴线，设备安装时不需要额外预留偏置传动的避让空间，对紧凑型设备的机架布局非常友好。

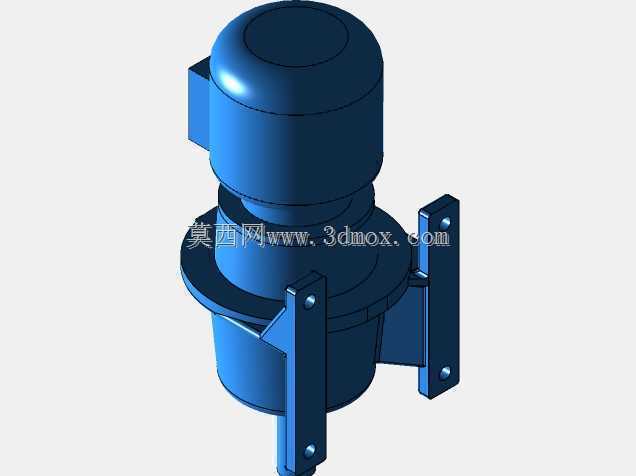

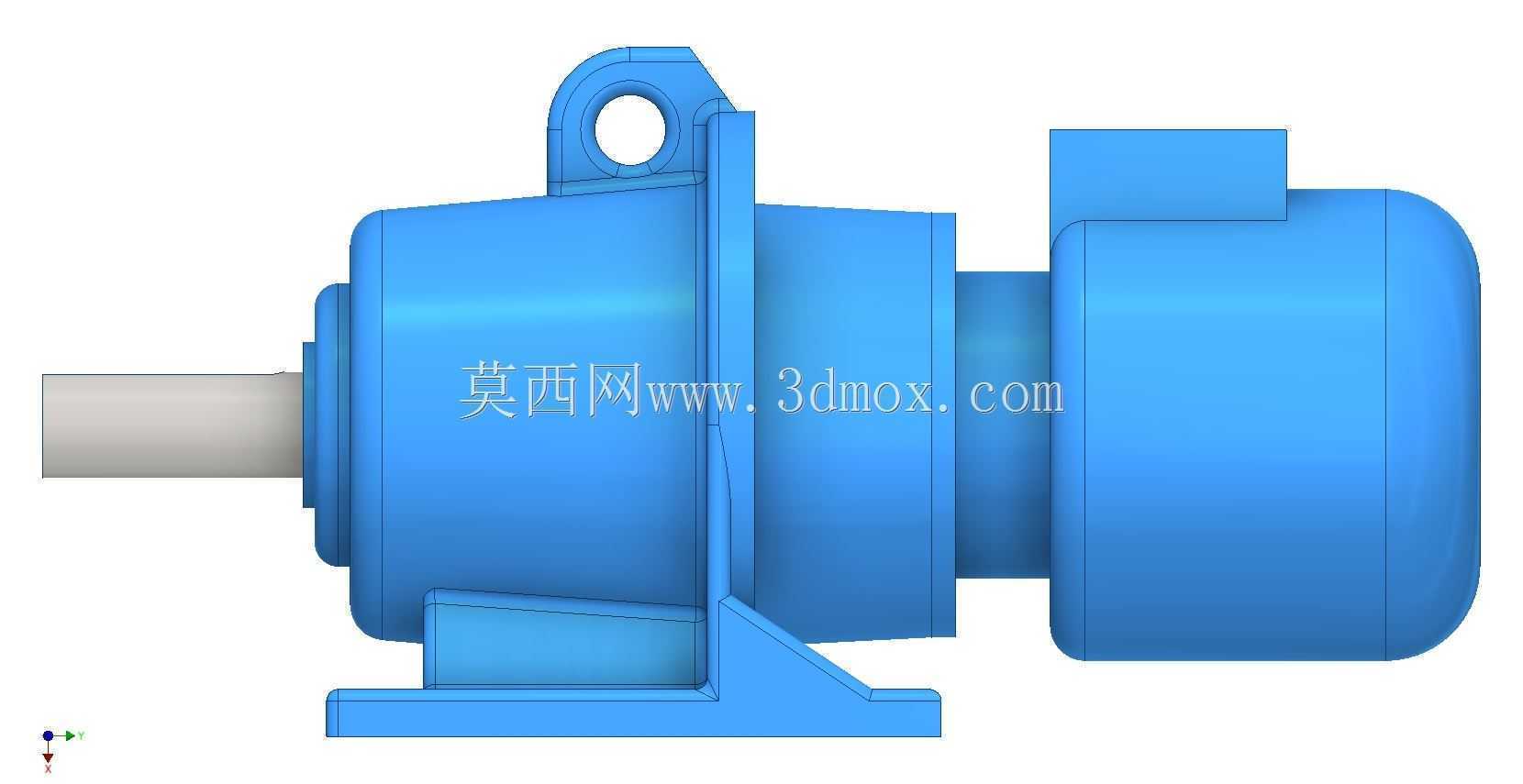

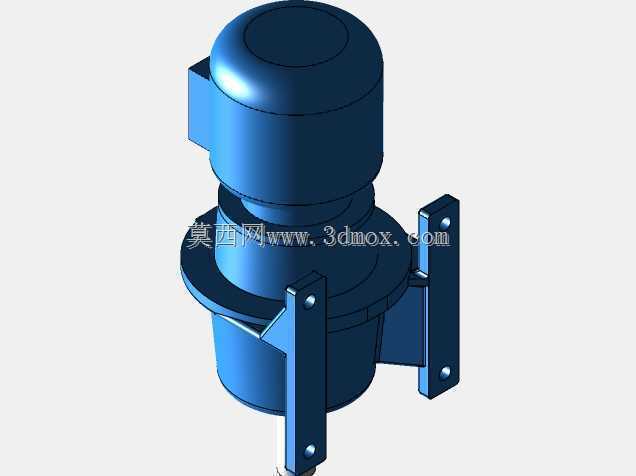

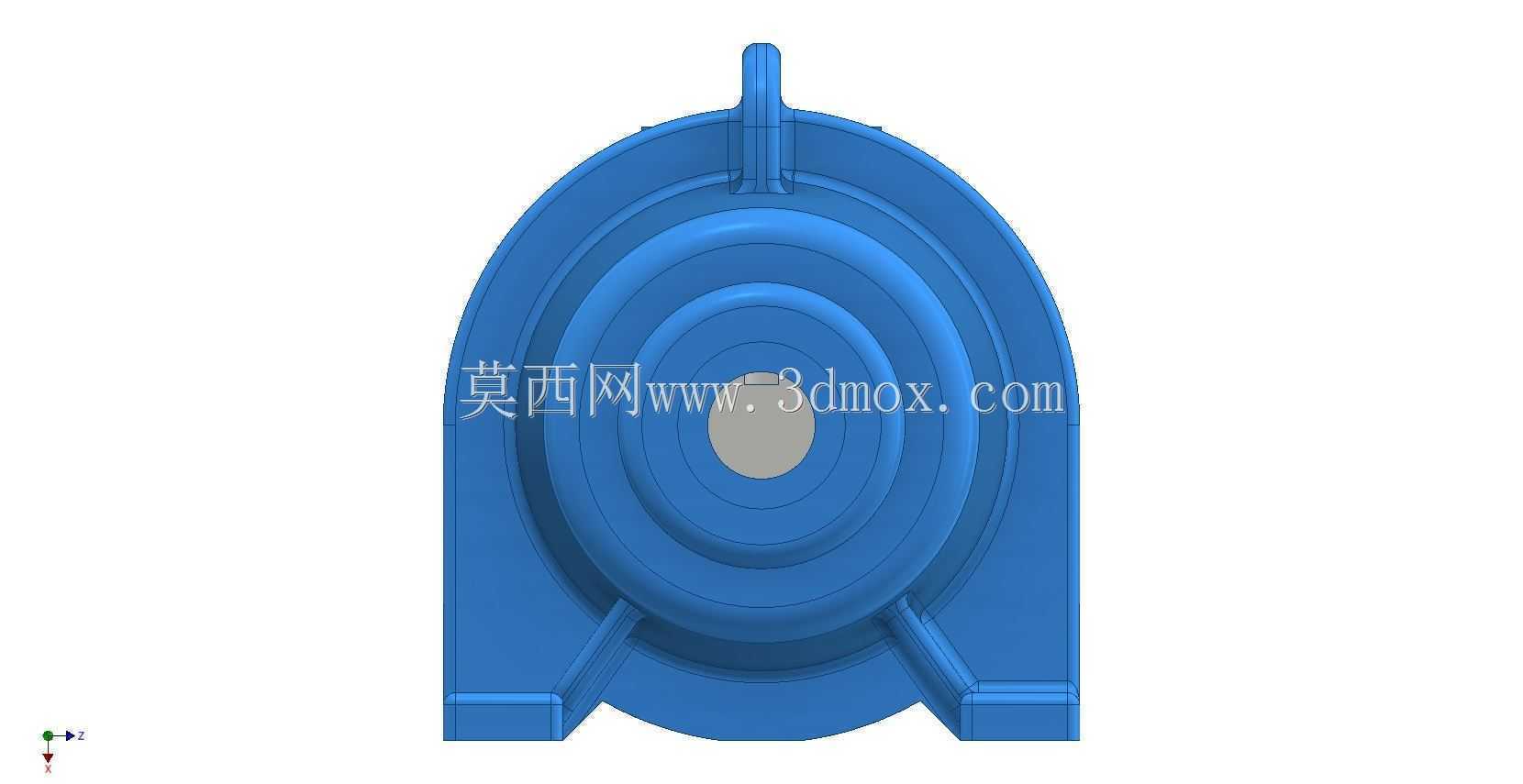

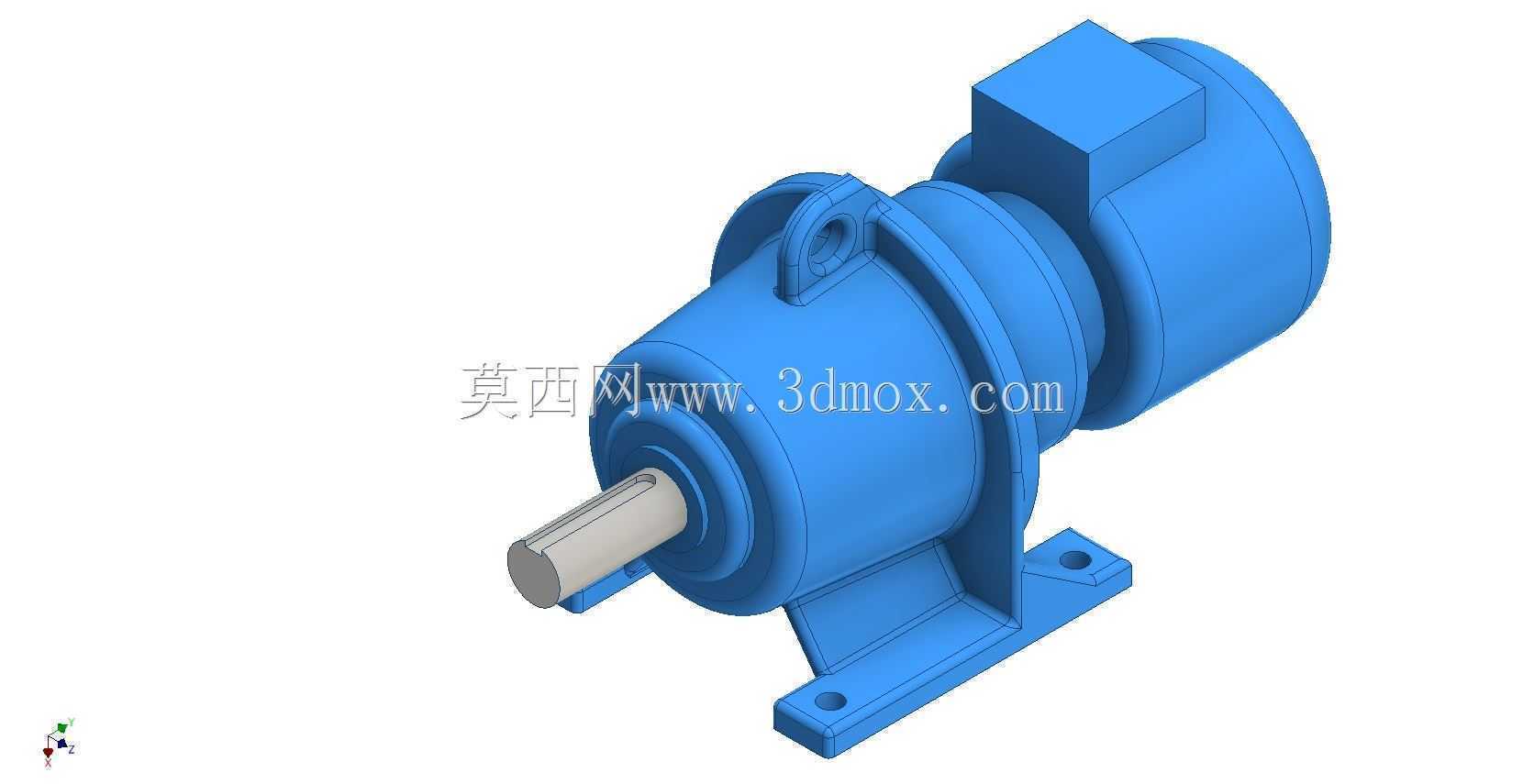

　　从功能特性上看，这款结构的减速级采用行星齿轮与定轴齿轮组合的传动方案，输入端直接集成在电机转子轴端，省去了传统分体式减速机需要额外配置的联轴器、连接法兰等过渡部件，传动链的累计同轴度误差能控制在很小的范围内，运行时的径向跳动量远低于分体拼接的传动结构。机壳采用一体化铸造成型的支座结构，底部的两个安装脚做了加厚加强筋处理，安装孔位采用长圆孔设计，现场安装时可以根据机架的实际加工误差做小范围的位置调整，不需要二次扩孔修正，能大幅缩短现场装配的调整周期。输出轴采用实心合金结构，轴端做了标准平键槽加工，适配市面上绝大多数标准规格的链轮、皮带轮、联轴器连接，不需要额外做轴端改造。顶部的接线盒采用凸台一体化设计，和机壳主体的连接面做了密封止口，常规车间环境下的粉尘、少量溅水不会侵入接线腔，能适配多数普通工业车间的使用环境，不需要额外做防护外罩。

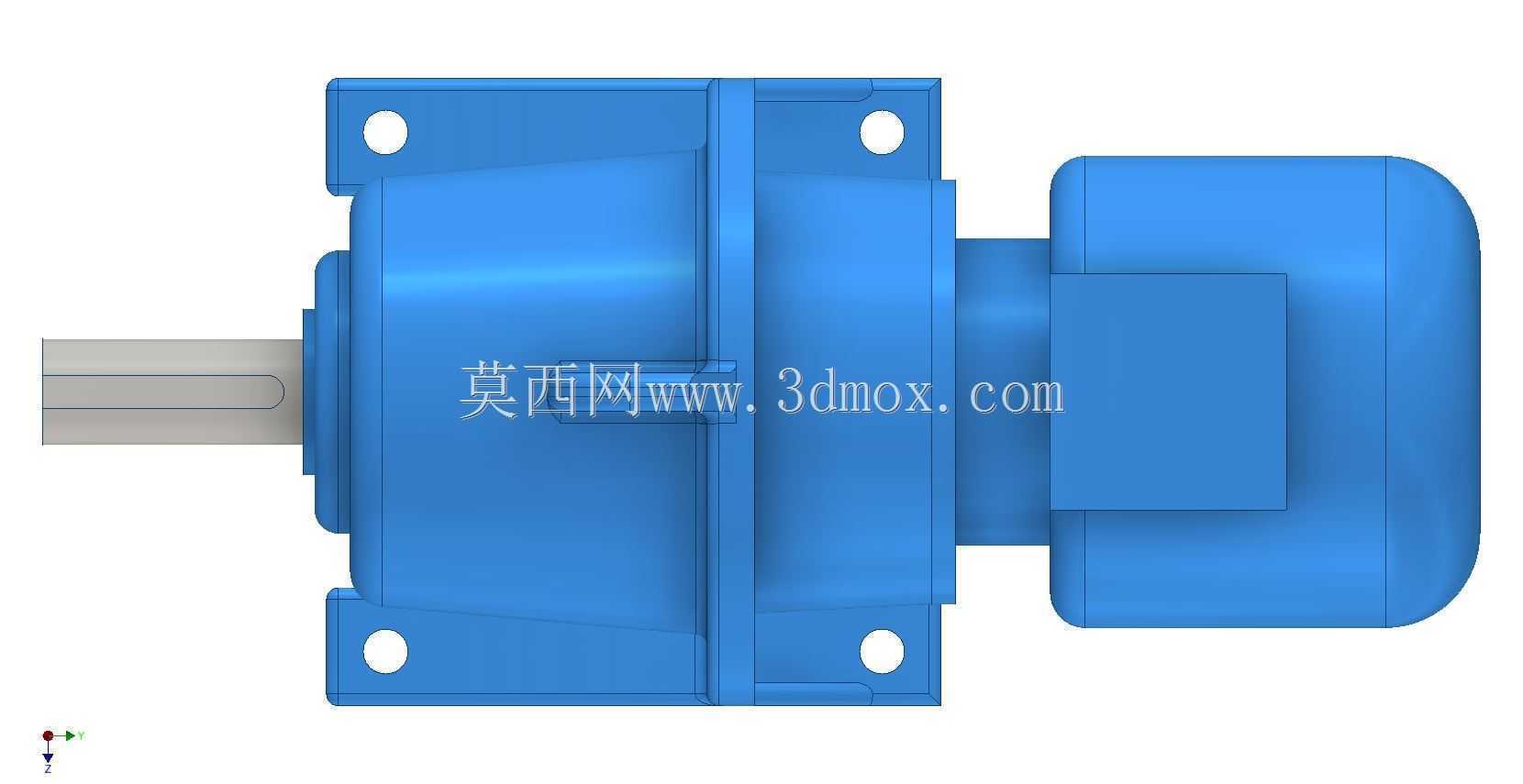

　　做三维建模的时候，最先要卡准的是安装边界尺寸：底部安装面到输出轴中心的中心高是整个结构的核心安装基准，建模时必须把这个尺寸作为全局基准，所有支座、机壳、端盖的尺寸都要围绕这个基准做公差配合约束，避免后期出工程图时出现基准偏移导致的安装错位。两个安装脚的孔距要严格按照通用安装规范留足螺栓操作空间，孔的直径要适配常用的膨胀螺栓或机牙螺栓的穿装需求，不能出现螺栓穿入后没有扳手操作空间的问题。输出轴的伸出长度要考虑标准连接件的轮毂宽度，轴肩的定位尺寸要刚好顶住连接件的端面，避免传动时连接件出现轴向窜动。机壳侧面的吊环孔是为了方便设备吊装搬运设计的，建模时要注意吊环孔的位置要尽量靠近整个结构的重心点，吊装时不会出现明显的倾斜，方便现场安装对位。

　　从设计思路上看，这款结构没有追求过高的减速比，而是把传动效率、运行稳定性、安装便捷性放在了第一位，齿轮组的润滑采用脂润滑方案，不需要额外配置油标、放油塞等稀油润滑的附属部件，日常维护只需要定期补充润滑脂即可，对没有专门设备维护团队的中小工厂非常友好。端盖与机壳的连接采用内六角圆柱头螺钉，螺钉头完全沉在端盖的沉孔内，不会突出外表面，避免安装时突出的螺钉头和周边机架、管线发生干涉。电机尾部的散热筋采用轴向直筋设计，既可以保证电机运行时的散热效率，也不会因为筋条结构复杂导致积尘难以清理，适合多粉尘的车间环境使用。

　　很多新手工程师在选型这类集成式减速驱动结构时，容易只看额定输出扭矩，忽略安装边界的干涉问题，实际上这类同轴结构的径向尺寸虽然紧凑，但轴向总长度比平行轴结构要长，建模时一定要把轴向的安装预留空间算足，尤其是接线盒的出线方向，要提前预留好电缆弯曲的半径，避免出现设备装上去之后电缆没法正常接线的问题。另外底部安装面的平面度要求在建模时就要标注清楚，安装时如果机架面不平整，强行拧紧螺栓会导致机壳变形，轻则影响齿轮啮合精度增大运行噪音，重则会导致轴承憋劲过早损坏。输出轴的径向载荷也要根据实际工况核算，如果是用在皮带传动、链轮传动这类有较大径向力的场景，要确认输出轴的轴承承载能力是否匹配，不能盲目超载荷使用。
