矿用卸料箱头液压启闭装置结构

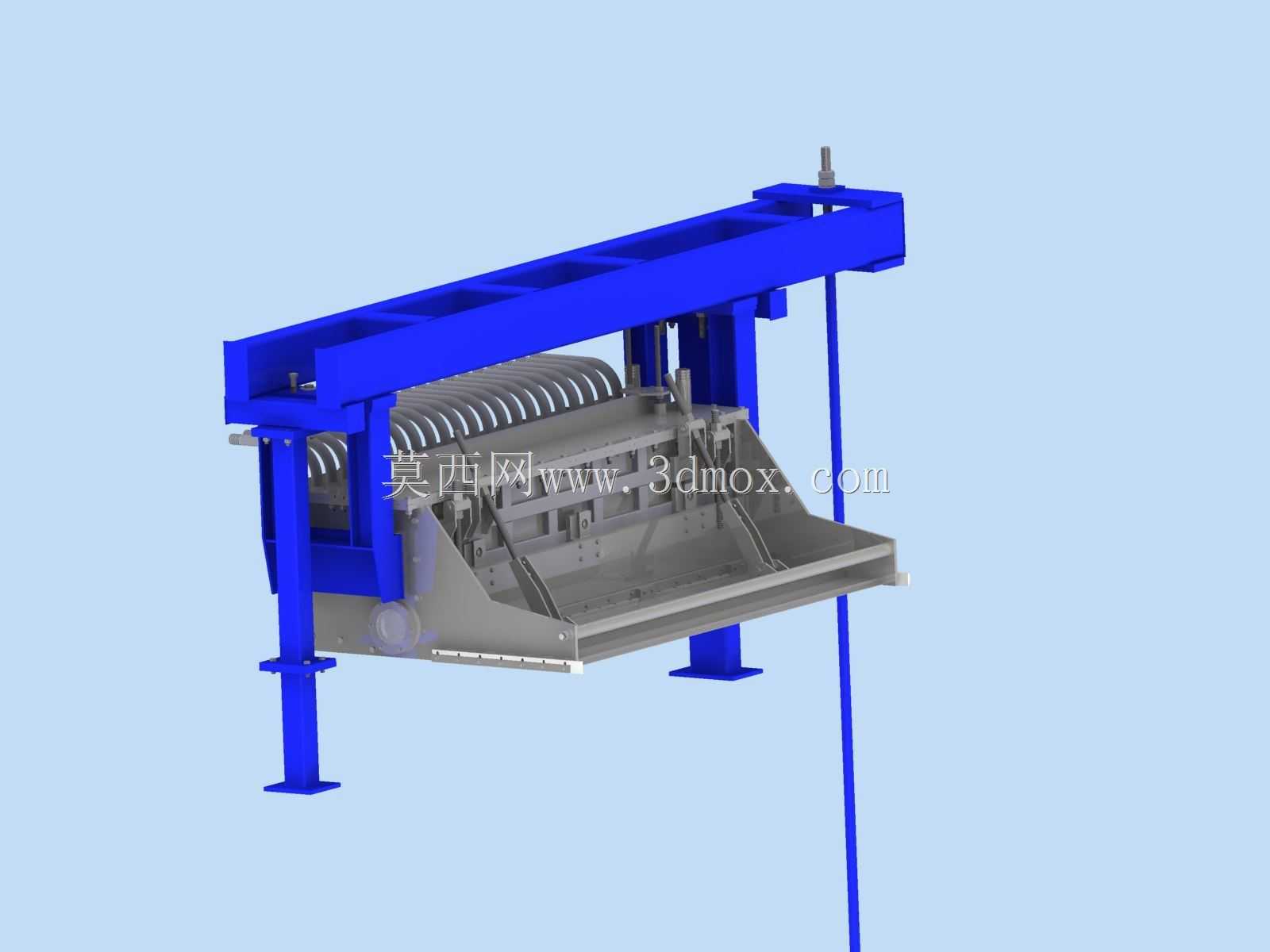

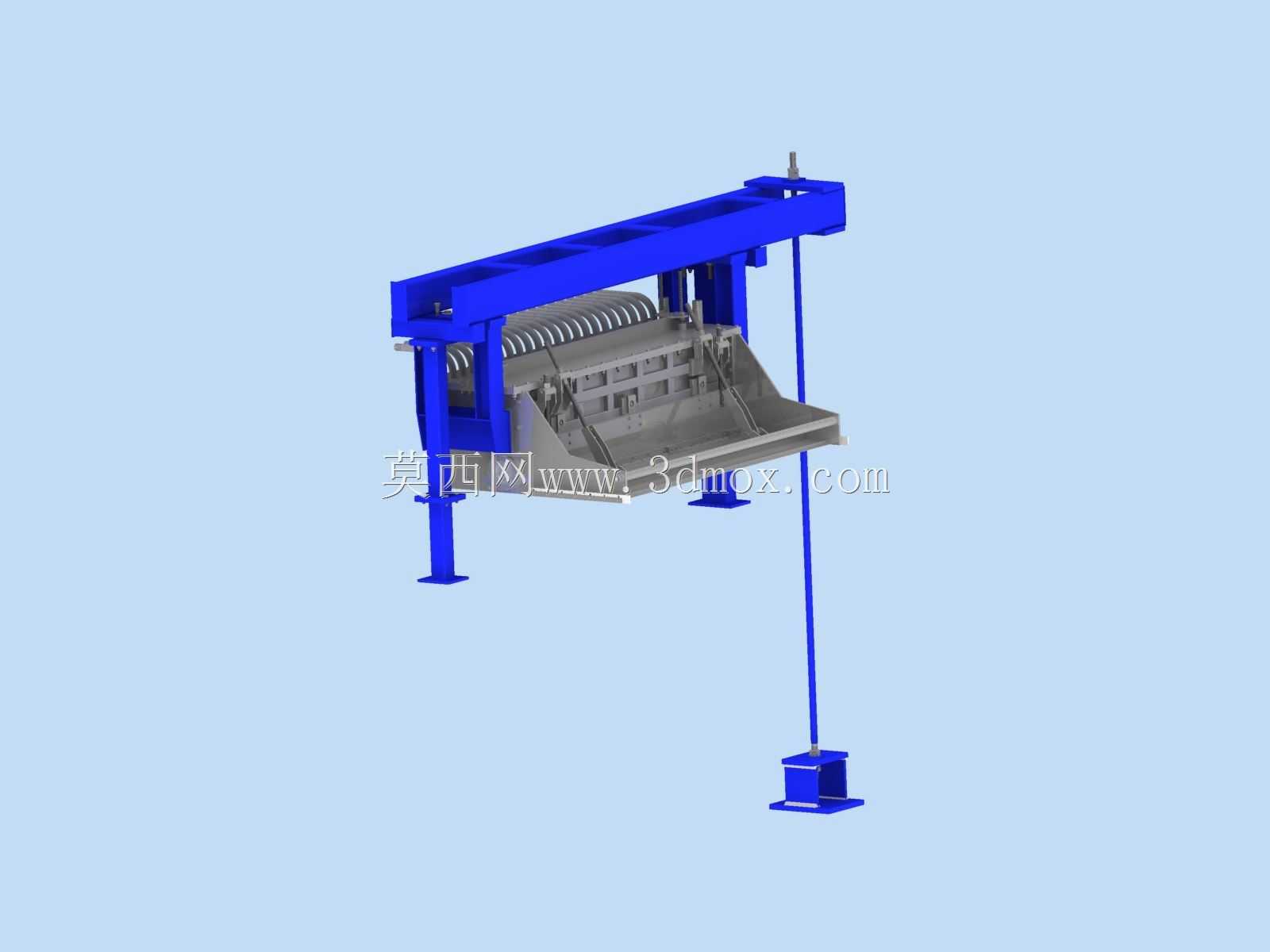

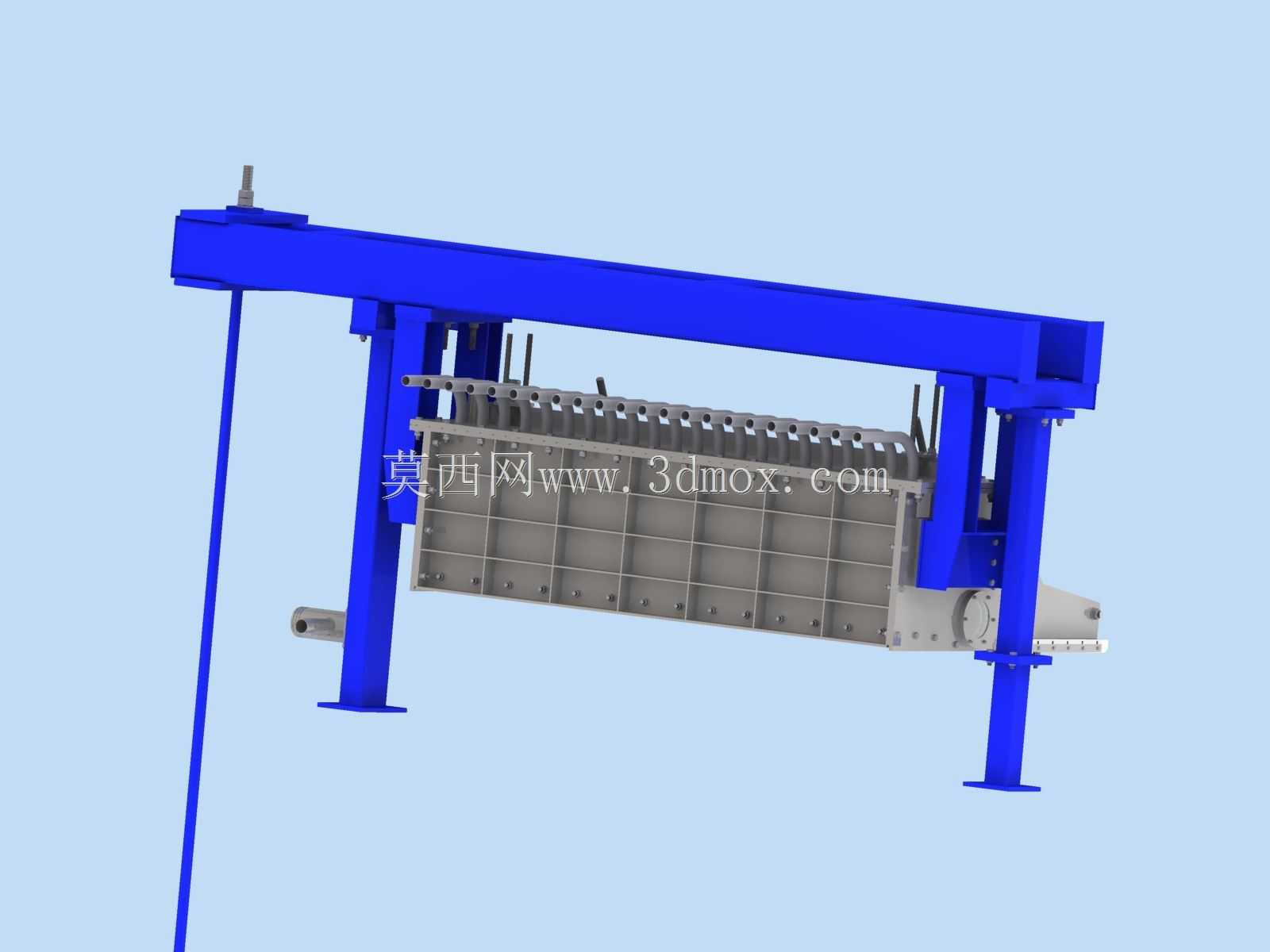

该结构主要应用于散料输送转运环节的料箱端部卸料控制场景，常见于矿山、冶金、散货码头的带式输送机转接料斗、储料仓出料端位置，承担料流截断、卸料导向、箱盖启闭锁止的核心功能，替代传统人工插拔闸板的操作模式，适配高粉尘、重载冲击的连续作业工况。整套装置采用框架式立柱承载结构，上部横梁作为驱动组件的安装基座，两根垂直布置的导向立柱为箱盖启闭动作提供直线运动导向，避免启闭过程中出现卡滞、偏摆问题，下部通过地脚安装座与现场预埋基础固定，安装时需保证两立柱的平行度公差控制在0.2mm/m范围内，横梁水平度偏差不超过0.15mm/m，确保驱动组件的输出轴线与箱盖运动方向同轴。驱动端采用液压动力作为执行源，相比电动推杆驱动具备更强的过载保护能力，可适配料箱内积料挤压、大块物料卡滞的突发工况，液压管路沿立柱内侧布置并设置防护槽，避免散料坠落砸损管路，执行端的连接铰轴采用自润滑轴承结构，减少日常维护频次，适配长期无专人值守的作业场景。箱盖本体采用带倾斜导料面的槽型结构，闭合状态下与箱口的密封面贴合，边缘设置耐磨衬板，可承受散料下落的长期冲刷磨损，衬板采用沉头螺栓固定，磨损后可快速更换无需整体拆卸箱盖；启闭过程中箱盖沿导向轨迹做平移动作，不会出现转动磕碰箱口的问题，全开状态下箱盖完全退至料流冲击区外侧，不会阻挡料流通行，也避免长期受料流冲刷导致结构变形。设计阶段重点考虑了现场安装的适配性，整体结构采用模块化拆分设计，横梁、立柱、箱盖、驱动组件均可拆分运输，现场通过螺栓拼接即可完成组装，无需大型吊装设备配合；安装边界预留了足够的检修空间，驱动组件、铰点位置均预留了检修操作位，日常注油、易损件更换无需进入料箱内部作业。结构受力层面，上部横梁做了箱型梁加强处理，可承受箱盖带料启闭时的最大冲击载荷，立柱截面采用矩形型钢焊接结构，侧向设置加强筋板，抵抗料流侧压带来的结构变形，底部安装座设置长圆孔，可适配现场基础预埋的位置偏差，降低现场安装的调整难度。
