开闭式液压快速接头内部结构三维设计

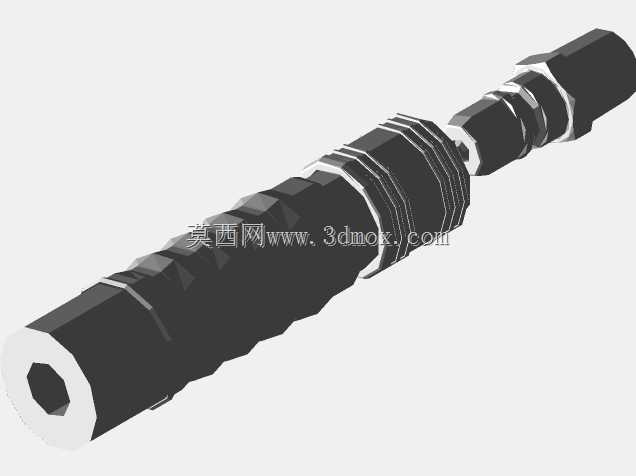

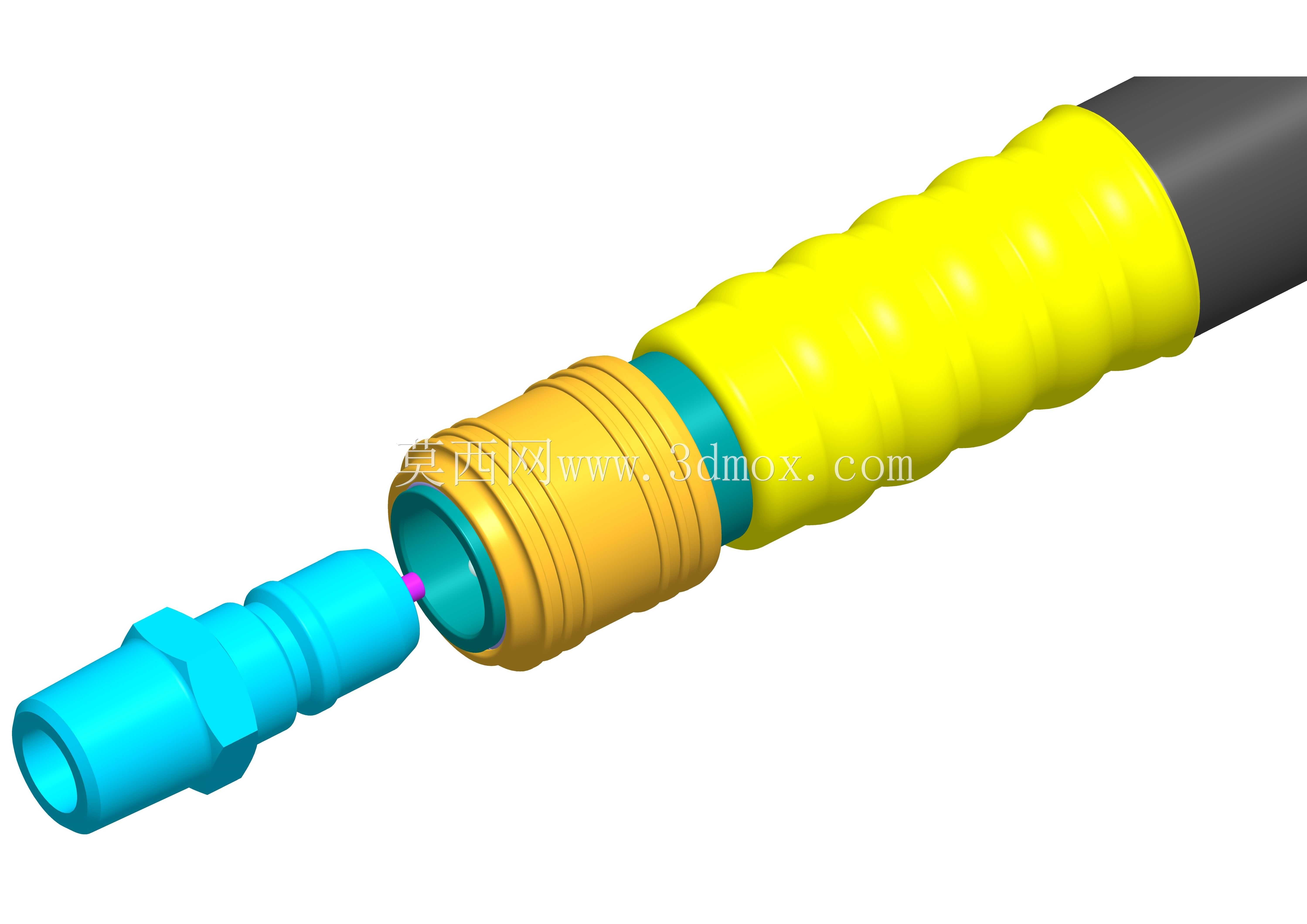

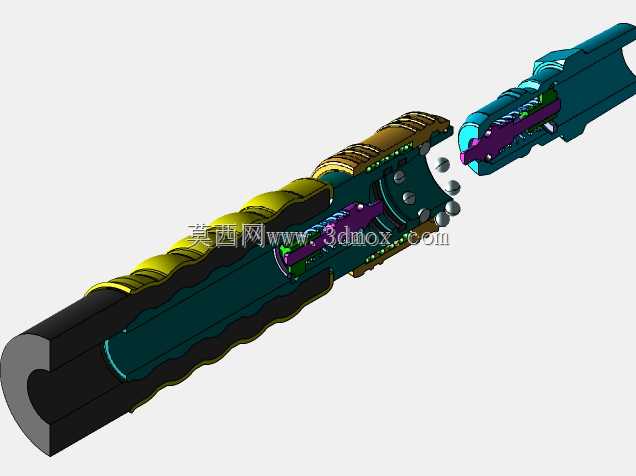

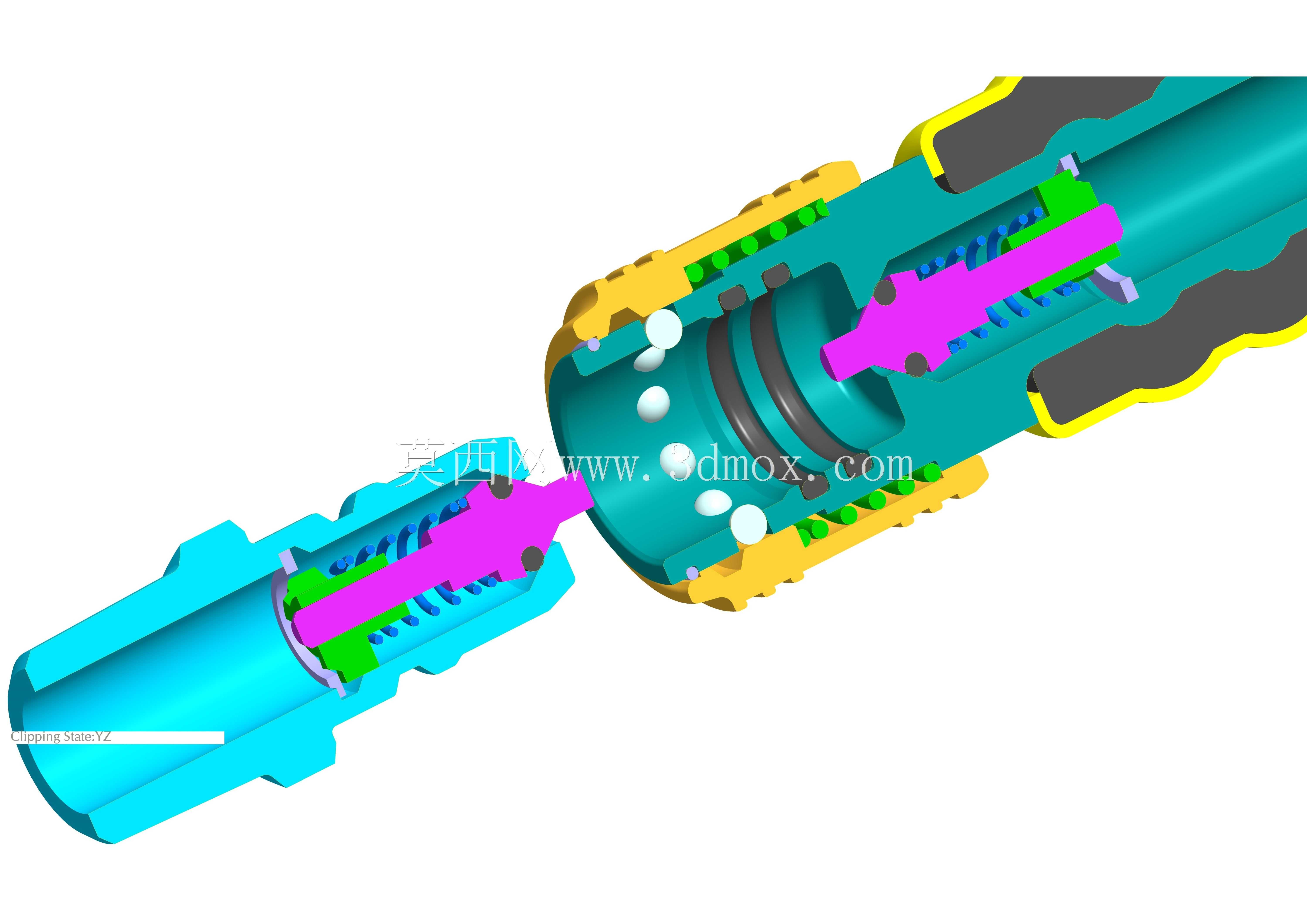

这款快速液压连接器广泛应用于工程机械液压管路、农业机械液压系统、冶金设备油路、矿山装备液压回路以及各类需要频繁拆装液压管路的作业场景中，核心作用是实现液压油路的快速接通与断开，无需借助额外工具即可完成管路对接，同时在断开状态下自动封闭两端油路，避免液压油泄漏、外界杂质侵入管路内部，大幅降低管路拆装的作业时长，减少液压油损耗与系统污染风险。从功能特性来看，该接头采用双向自封结构，两端对接时内部阀芯互相顶推打开，油路顺畅连通，通油过程中流道设计平滑过渡，尽可能降低液压油流经时的压力损失，减少局部紊流带来的系统发热与能耗；断开时两端阀芯在内置弹簧的复位作用力下快速封闭通油口，密封结构配合紧密，既可以承受额定工况下的系统工作压力，也能在低压回油管路中保持可靠密封，杜绝滴漏问题。设计过程中优先考虑了实际工况的使用需求，外部锁紧结构采用钢珠卡位式设计，对接时只需将两端插头插座对插到位，外部锁套自动回弹锁紧，防止作业过程中受管路拉扯、设备振动出现意外脱开；拆卸时只需向后拉动锁套即可解除钢珠卡位，轻松分离两端接头，操作手感顺畅，单人即可单手完成拆装动作，适配高空、狭小空间等不便操作的作业场景。内部流道的尺寸设计匹配常规通径的液压管路，阀芯与阀体的配合间隙经过反复校核，既保证阀芯动作灵活无卡滞，又避免间隙过大造成的内泄问题；密封件的安装槽位尺寸严格适配对应规格的密封圈，预留了足够的压缩量，同时避免密封圈过度挤压出现过早老化破损。外形方面，接头外部采用防滑的凹凸结构设计，方便操作人员带防护手套时也能稳定握持操作，整体外部轮廓无尖锐棱角，避免安装使用过程中刮伤液压油管、磕碰操作人员；安装边界上，接头两端的连接尺寸适配标准液压管路接口，对接后整体长度、外径尺寸控制合理，不会在安装后与周边的设备结构、其他管路产生干涉，既可以直接安装在设备本体的液压油口上，也可以配合高压液压油管使用，适配不同的管路布置需求。接头内部的弹簧刚度经过匹配设计，既保证足够的复位力实现可靠密封，又不会因为弹簧力过大造成对接阻力过大，同时弹簧的定位结构稳固，长期反复伸缩动作也不会出现偏磨、移位问题，延长接头的整体使用寿命。
