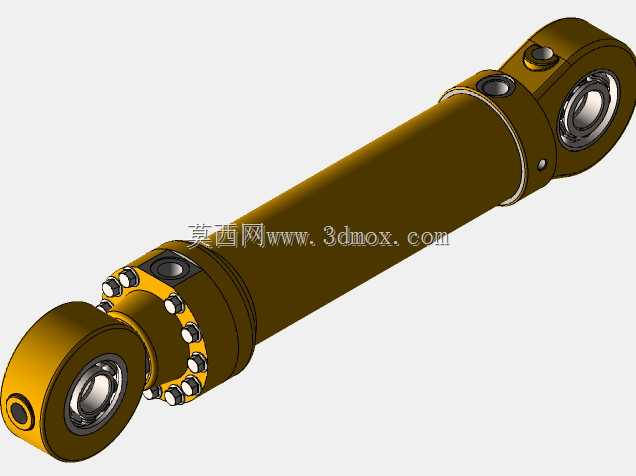

双耳环铰接式重载液压油缸三维设计

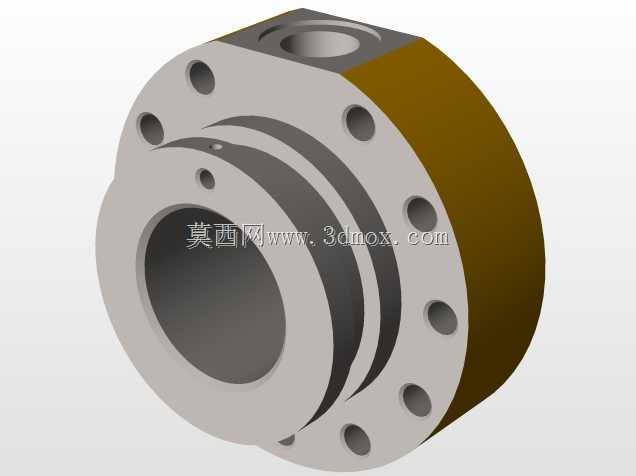

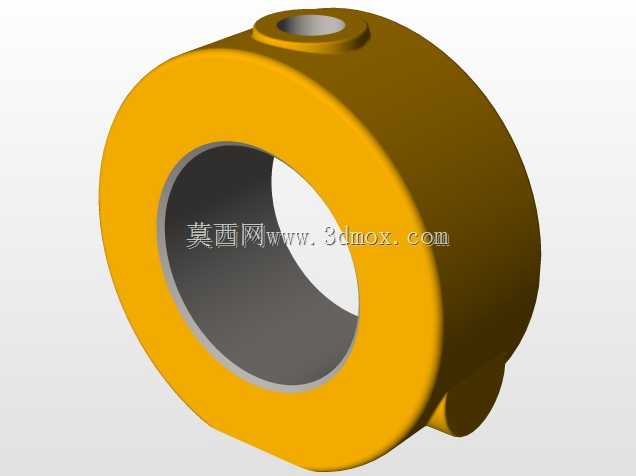

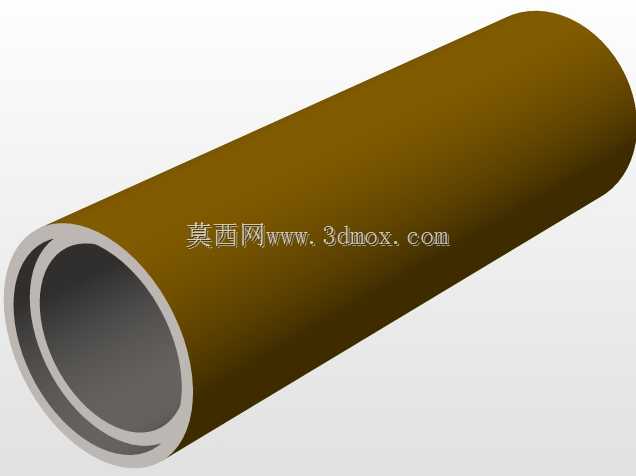

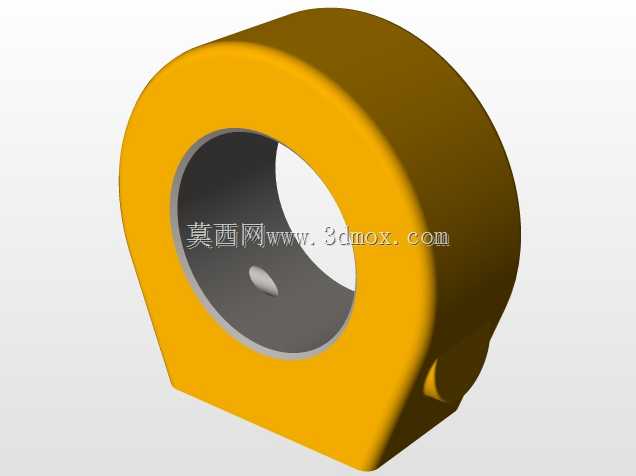

这款双耳环铰接式重载液压油缸，是液压传动系统中核心的直线动力执行部件，广泛应用于工程机械举升机构、重型装备姿态调整、工业设备重载推拉、特种车辆作业装置驱动等场景，能够将液压系统的压力能稳定转化为直线往复运动的机械能，为各类需要大推力、长行程直线动作的工况提供可靠动力输出。在实际应用中，这类油缸常作为挖掘机斗杆驱动、起重机变幅支撑、自卸车货箱举升、盾构机推进机构的核心动力件，可在高负载、频繁换向、户外复杂工况下持续稳定工作，适配中高压液压系统的工作压力区间，能够承受较大的径向偏载与轴向冲击载荷。从产品功能特性来看，该油缸采用双耳环铰接安装结构，两端的带衬套铰接孔可配合销轴实现与安装基座、作业端部件的柔性连接，能够自动补偿安装过程中的微小角度偏差，避免作业过程中因结构形变产生的侧向力直接作用于活塞杆，大幅降低活塞杆弯曲、密封件偏磨的故障概率。缸体端部采用螺栓紧固的端盖结构，配合多组高强度螺栓实现端盖与缸筒的刚性连接，既保证了高压工况下的连接强度，也便于后期密封件更换、缸筒内部维护的拆装作业。缸体表面预留的标准油口可直接与液压管路快速对接，油口位置经过优化布局，避免管路与周边结构件产生运动干涉。在设计思路上，这款油缸围绕重载工况的可靠性需求展开，整体采用等强度设计原则，缸筒壁厚经过载荷校核，能够承受额定压力下的环向拉应力与轴向载荷，活塞杆表面做硬化处理，降低砂石刮擦、杂质磨损带来的表面损伤风险；密封系统采用多道组合密封结构，分别适配高压保压、低压防尘、往复动密封的不同需求，有效减少内泄、外漏问题，提升油缸的容积效率与使用寿命。从外形尺寸与安装边界来看，该油缸的整体长度匹配常规中型重载作业的行程需求，两端铰接孔的中心距为核心安装尺寸，安装时需预留足够的伸缩运动空间，保证油缸全伸、全缩行程中不会与周边结构产生碰撞；缸体外径尺寸适配常规安装支架的夹持范围，油口的伸出高度经过控制，避免在小角度摆动时与安装座发生剐蹭；两端铰接孔的内径尺寸匹配通用规格的连接销轴，无需额外定制连接件即可完成装配，能够快速适配现有设备的改装替换与新机型的配套设计需求。
