黄铜翻边合页精密结构设计

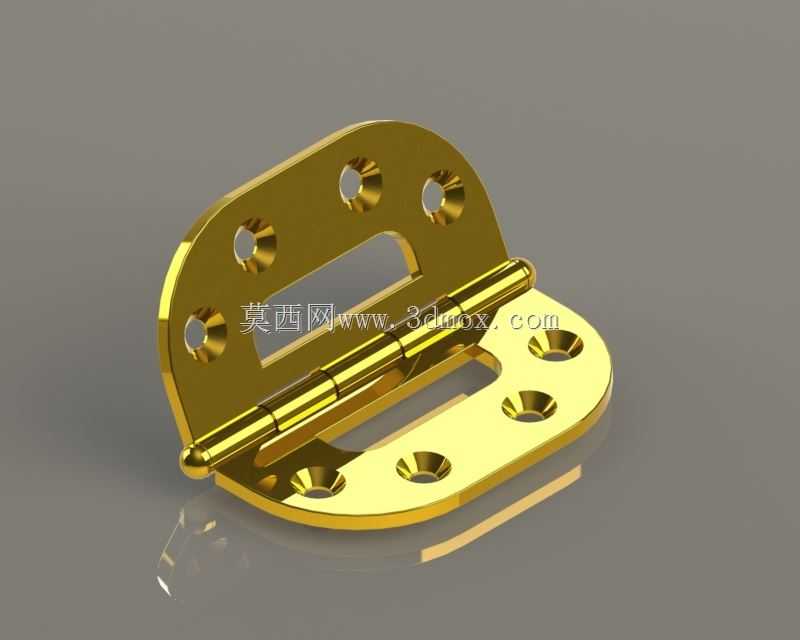

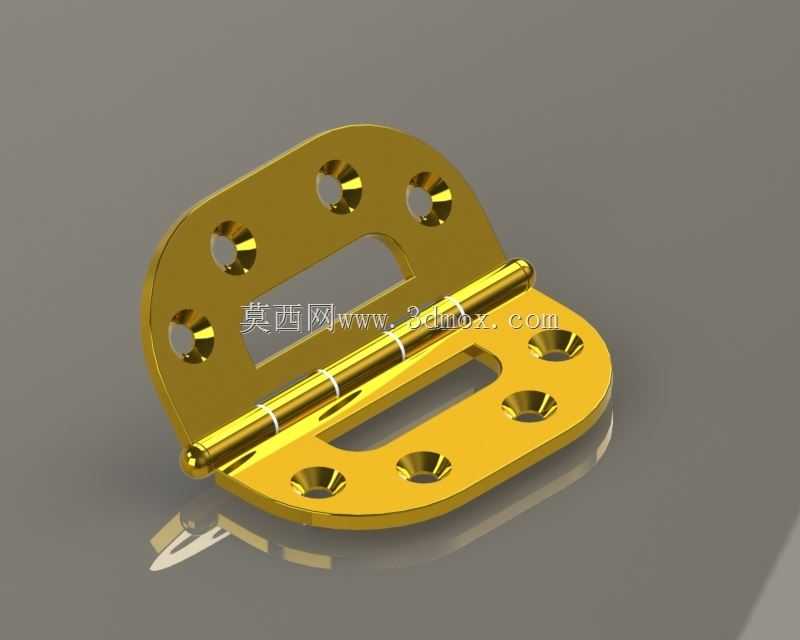

这款黄铜材质的翻边合页，是面向高端家装、小型精密箱体、仿古家具、特种仪器舱门场景开发的转动连接构件，核心作用是实现两个被连接件之间的定轴转动开合，同时提供可靠的承重支撑与长期稳定的转动阻尼表现。从实际应用场景来看，这类铜质合页既可以用于实木仿古家具的柜门、箱盖连接，适配中式、欧式复古风格的装修需求，也可用于对防腐、外观质感有较高要求的户外小型箱体、航海设备舱门，黄铜本身的耐氧化特性能够在潮湿、多盐雾的环境下长期保持结构强度与外观完整性，不会像普通铁质合页那样轻易出现锈迹卡滞、镀层脱落的问题。从功能特性来看，这款合页采用一体穿轴的铰接结构，合页轴与两侧页片为同轴间隙配合，转动过程中无明显旷量，开合角度可达到160度以上，能够满足常规柜门、箱盖的全开需求；两侧页片上共设置有十个沉头安装孔，安装时螺丝可完全沉入孔内，不会出现凸起刮蹭接触面的问题，孔位沿页片轮廓均匀排布，受力点分散，单组合页的静态承重可达到8kg以上，能够满足绝大多数中小型柜门、箱盖的承重要求。从设计思路来看，这款合页采用了对称式的页片造型，页片边缘做了圆弧过渡处理，没有尖锐棱角，既避免了安装使用过程中划伤操作人员，也让整体外观更圆润协调；页片中间开设的长条形镂空槽，一方面是为了减少合页整体的材料用量、降低自重，另一方面也可以在安装时提供一定的位置微调空间，降低安装孔位对位的精度要求，同时镂空结构也让合页的视觉效果更轻盈，不会显得过于笨重。从外形尺寸与安装边界来看，这款合页处于闭合状态时整体厚度仅为6mm，单页片的宽度为38mm，展开后总长度为76mm，铰接轴的直径为4mm，安装时需要在被连接件上预留的合页槽深度不超过3mm，槽位的长宽尺寸需比页片轮廓大1mm左右，预留出安装调整余量；沉头安装孔适配M3规格的沉头螺丝，安装后页片与被连接件表面可实现完全齐平，不会出现凸起影响开合的问题。整体结构在设计时充分考虑了实际安装与使用中的各类细节，转动部位的配合间隙经过反复调整，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致合页松垮下垂，长期使用过程中黄铜材质的自润滑特性也能减少转动磨损，延长合页的整体使用寿命。
