软弹气枪柱塞供弹击发机构结构设计

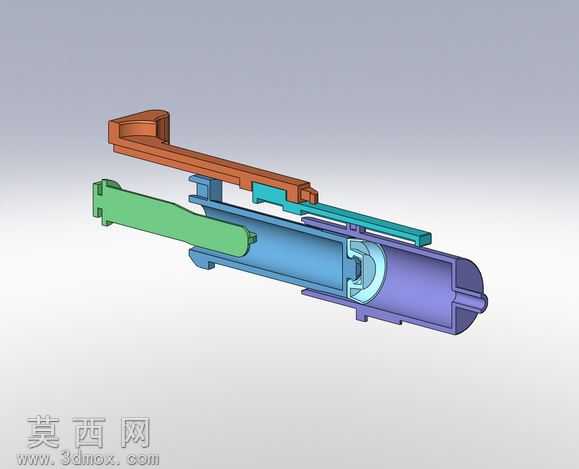

本作品为软弹气枪的核心柱塞击发供弹机构三维设计，采用SolidWorks完成全参数化建模，整体通过爆炸视图呈现各组件的装配关系与运动逻辑，建模过程中对每一个零件的配合公差、运动行程都做了精准的参数约束，确保虚拟装配下无干涉、运动逻辑符合实际发射需求。从结构设计来看，整套机构沿轴向分层布局，紫色的柱塞缸体作为核心承载基座，内部预留了柱塞往复运动的光滑腔道，腔道末端设计了软弹定位的弧形卡槽，能够在待击发状态下稳定固定软弹位置，避免供弹偏移；蓝色的主柱塞组件是动力传递的核心部件，外侧设计有导向滑轨与缸体内侧的导槽配合，保证柱塞往复运动时不会发生周向转动，柱塞前端设计了与软弹尾部适配的推弹端面，能够在向前运动时平稳推动软弹进入发射管；青蓝色的弹性卡榫组件负责击发前的柱塞锁止，在柱塞后拉压缩弹簧到位时，卡榫会自动卡入柱塞的限位槽完成待击锁定，扣动扳机时卡榫抬升解锁，柱塞在弹簧力作用下快速前冲完成推弹击发；棕色的扳机联动杠杆通过转轴固定在缸体上方，一端连接扳机受力端，另一端与卡榫组件接触，通过杠杆放大扳机行程，降低扣动扳机所需的力度，同时保证解锁动作的响应速度；绿色的弹簧导向杆贯穿复位弹簧内部，一端固定在柱塞尾部，另一端从缸体尾端伸出，既能够为复位弹簧提供径向约束避免弹簧压缩时弯折，也作为后拉上膛的受力部件，方便手动完成上膛操作。渲染阶段采用了不同的哑光工程塑料材质区分各个功能组件，缸体采用半哑光深紫色材质模拟尼龙枪身材质，柱塞采用亮蓝色工程塑料材质，联动杠杆采用棕褐色材质模拟玻纤增强塑料，导向杆采用青蓝色、弹簧导向杆采用草绿色，通过色彩区分让各组件的功能边界一目了然，渲染时添加了柔和的环境漫反射光，在零件边缘形成自然的高光轮廓，清晰展现零件的倒角、卡槽、滑轨等细节结构，避免复杂光影遮挡结构特征。设计过程中重点优化了三个核心环节：一是调整了柱塞的运动行程，确保推弹到位时软弹能够完全进入发射管定位位置，同时不会因为行程过长撞击发射管末端造成结构损坏；二是优化了卡榫的锁止角度，既保证待击状态下不会因为弹簧力意外滑脱解锁，也能保证扳机扣动时卡榫能够顺畅抬升，不会出现卡滞问题；三是调整了弹簧导向杆的长度，确保弹簧压缩到最短行程时导向杆依然能够对弹簧形成全段支撑，避免弹簧出现侧弯、脱出的问题。整套机构的所有零件都设计为适合注塑加工的结构，无复杂倒扣、特殊拔模角度的结构，能够直接开模批量生产，各组件之间的配合间隙预留了工程塑料的膨胀余量，在不同温度环境下都能保证运动顺畅。
