工业风冷式冷水机组三维结构设计

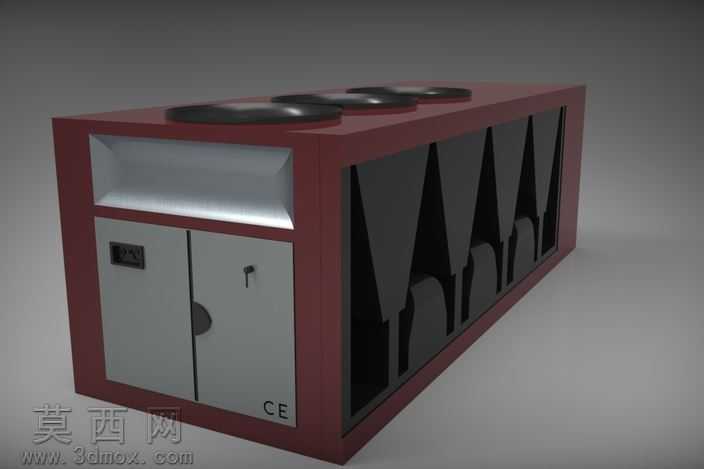

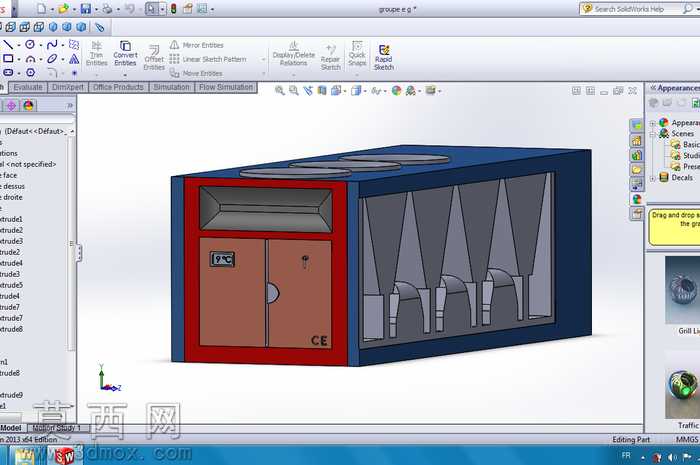

本作品为工业风冷式冷水机组的三维建模成果，建模过程严格遵循工业制冷设备的实际生产制造规范，完整还原了机组的整体外观与内部核心结构布局。建模阶段首先依据风冷冷水机组的常规设计参数搭建整体框架，确定长方体卧式主体的长宽高比例，顶部预留轴流风机的安装位，侧面规划散热翅片组的排布区域，下部设置电气控制舱与压缩机组的安装空间，确保各功能模块的空间占比符合真实设备的设计逻辑。材质渲染环节针对不同部件做了精细化区分，主体外框架采用酒红色哑光金属漆材质，模拟工业设备常用的喷涂钣金外壳质感，表面添加细微的颗粒质感还原真实漆面的磨砂效果；下部检修门采用浅灰色冷轧钢板材质，搭配金属门锁与观察窗部件，观察窗使用半透明深色玻璃材质，还原电气舱的可视防护结构；侧面散热区域采用黑色哑光塑料与金属翅片组合材质，通过渐变的明暗效果表现散热翅片的层叠结构，还原通风散热区域的通透感；顶部轴流风机采用黑色工程塑料材质，表面添加细微的同心圆纹理，还原风机扇叶与防护网的结构细节。结构设计上完整呈现了风冷冷水机组的核心功能分区，顶部三台轴流风机为风冷散热的核心排风部件，对应下方的冷凝换热模块，侧面倾斜排布的散热结构为冷凝翅片组，保障空气流通换热效率；下部双开门结构为设备检修舱，内部集成压缩机、循环水泵、液压管路、电气控制元件等核心部件，舱门的门锁、密封结构均做了还原，符合工业设备的防护设计要求；底部预留安装固定位，适配工业场景的落地安装需求。建模过程中对各部件的装配关系做了严谨校验，确保风机与换热模块的对位准确，检修门的开合空间无干涉，管路接口的位置符合工业管路连接的常规布局，整体模型既具备外观展示的写实效果，也可用于制冷设备的结构演示、安装布局模拟等场景，通过光影渲染突出设备的工业质感，暗调背景搭配定向打光，清晰展现各部件的轮廓与材质差异，还原工业设备的厚重可靠的视觉特质。
