伺服索引提升电梯机械结构三维设计

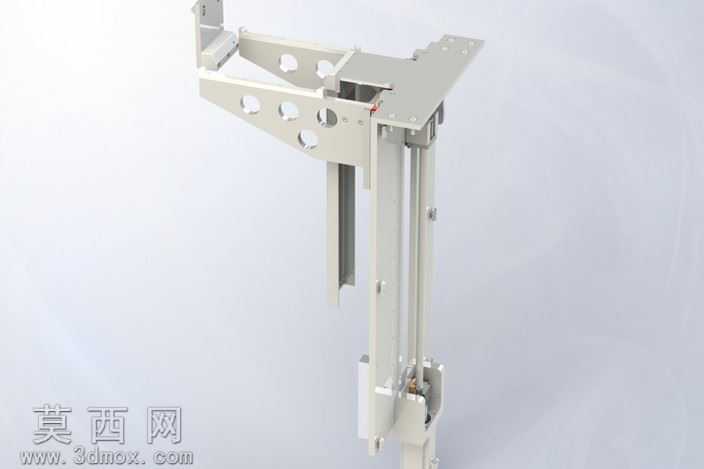

本作品为伺服索引电梯的机械结构三维设计成果，建模过程依托主流三维设计软件完成，全程遵循机械设计的公差配合与装配逻辑，对每一处结构细节都做了精准还原。建模阶段首先完成整体安装基准面的搭建，以顶部安装固定板为装配基准，依次完成两侧支撑臂、导向立柱、滑动载台、伺服传动组件的零件建模与装配约束，所有零件的孔位、安装槽、减重孔都按照实际加工工艺要求设计，支撑臂上的圆形减重孔在保证结构强度的前提下有效降低了整体自重，同时兼顾了外观的规整性。材质渲染阶段，针对不同零部件的实际应用材质做了区分设置：主体金属结构件采用哑光铝合金材质，还原工业铝型材经阳极氧化后的细腻磨砂质感，表面设置轻微的环境反射效果，避免塑料感；传动丝杆、导向光轴部分采用抛光不锈钢材质，添加适度的高光反射，体现金属加工件的光洁度；安装紧固件采用镀锌钢材材质，色彩略深于主体结构，区分不同装配层级。结构设计上，该伺服索引电梯采用双立柱导向结构，搭配伺服驱动的丝杆传动方案，可实现精准的位置索引与平稳的升降动作，顶部三角支撑结构有效分散载台负重带来的弯矩，提升整体结构刚性，滑动载台与导向柱之间设计有适配的安装位，可加装直线轴承降低运行摩擦阻力，整体结构紧凑，安装固定位预留充足，可直接适配各类自动化生产线的物料抬升、工位转序场景。设计思路围绕伺服升降的精准性、运行平稳性、安装便捷性三个核心维度展开，在建模过程中反复校验各运动部件的行程干涉问题，确保升降全行程内无结构碰撞，所有装配关系都符合实际机械装配的工艺顺序，可直接用于工程出图、样机试制的参考依据，也可作为自动化类教学演示的三维案例使用。
