定制摩托车前减震连板结构设计

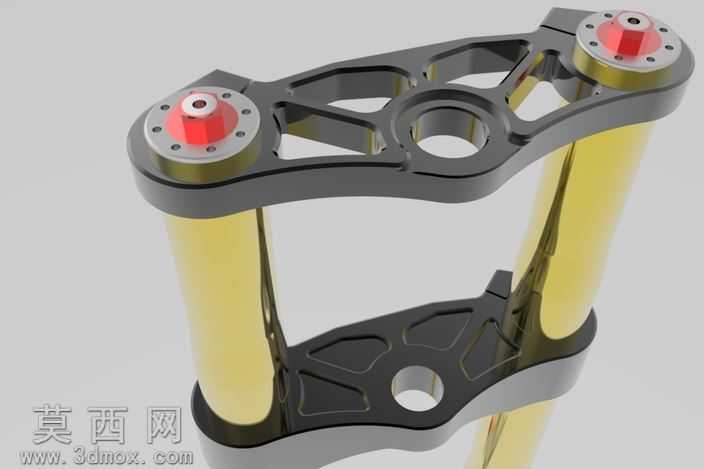

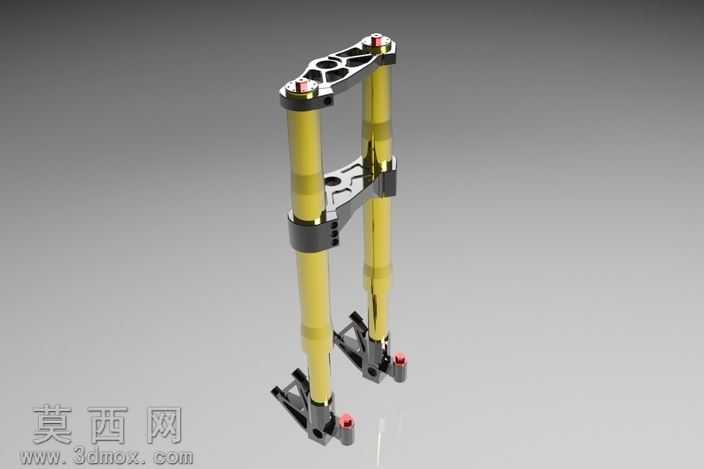

该作品为适配休克600-1200cc排量摩托车的定制倒冲前减震上下连板三维建模设计，整体建模过程依托三维参数化设计软件完成，从摩托车前转向系统的装配匹配逻辑出发，先完成上下连板与减震筒、方向柱的安装位尺寸基准定位，确保各安装孔位的同轴度、间距公差符合摩托车前叉的装配要求。模型结构上采用了镂空轻量化设计思路，在上下连板的非受力区域设计了多处异形镂空槽，在保证结构刚性的前提下尽可能降低部件自重，适配大排量摩托车的操控减重需求；上下连板的主体结构采用一体化建模逻辑，边缘做了顺滑的圆角过渡处理，既避免应力集中，也兼顾外观的流畅质感。材质与渲染表现上，连板主体部分赋予了哑光金属材质，模拟高强度锻造铝合金的表面质感，还原金属部件细腻的磨砂反光效果；减震套筒部分赋予了亮面金色金属漆材质，搭配顶部安装座的红黑撞色装饰件，通过渲染环境光的调整，清晰呈现出不同材质的质感差异，金属部件的高光、阴影过渡自然，结构的层次感分明。结构细节上，连板顶部的减震固定座设计了带螺栓孔的法兰安装结构，中心预留了减震芯杆的穿过孔位，固定座与连板主体的衔接处做了加强筋过渡，保证大排量摩托车行驶过程中承受冲击载荷时的结构强度；中部预留的方向柱安装孔做了沉台设计，适配转向轴承的安装限位，上下连板的平行度在建模过程中通过基准面约束严格控制，确保装配后两根前减震筒的平行度符合行驶要求，避免出现偏磨、转向卡滞的问题。整个设计兼顾了改装部件的外观个性化需求与机械结构的实用性，所有安装位的尺寸都经过参数化校验，可直接对接后续的加工生产环节，渲染效果直观呈现了部件装车后的视觉质感，清晰展示了镂空结构、安装位、材质搭配的设计细节。
