山地自行车后轮花鼓结构设计

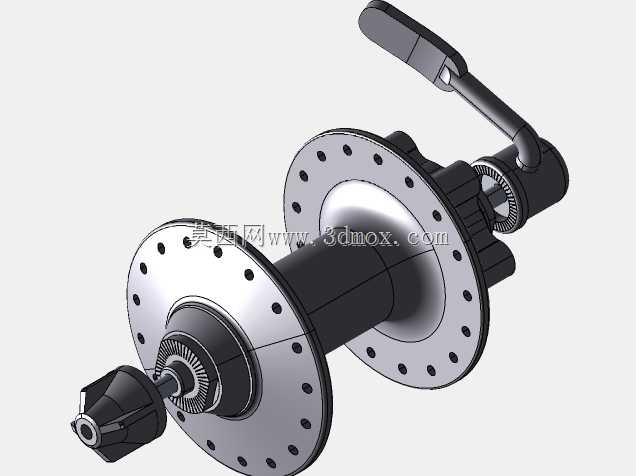

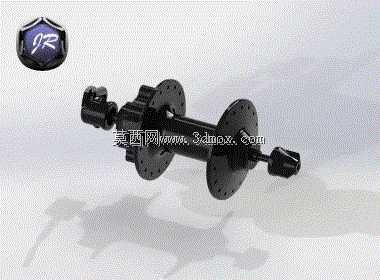

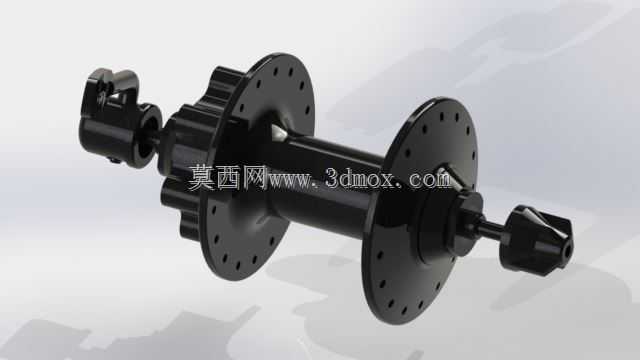

这款自行车花鼓作为轮组核心承载部件，主要应用于山地自行车后轮装配场景，是连接辐条、轮圈与车架后叉的关键传动枢纽，日常骑行中承担着传递踩踏扭矩、承载整车及骑乘者重量、配合碟刹系统实现制动的核心作用，适配越野骑行、城市通勤、长途骑行等多种骑行场景的使用需求。从功能特性来看，该花鼓采用双侧法兰盘结构，法兰盘上均匀分布的辐条孔可匹配常规编法的辐条安装，能够均匀分散轮组受到的地面冲击载荷，避免应力集中导致的法兰开裂问题；花鼓轴心采用贯通式设计，搭配两端的快拆锁紧结构，可快速实现轮组与车架的拆装操作，无需额外工具即可完成轮组更换或补胎作业；花鼓主体一侧集成了碟刹安装座，可直接适配标准六钉碟刹盘片，制动时的制动力可通过花鼓本体直接传递至轮组，制动响应更直接，制动过程中的形变更小，能够满足高强度越野骑行的制动需求。在设计思路上，这款花鼓优先考虑了载荷传递的合理性，将塔基基座与花鼓主体做了一体化衔接设计，踩踏时飞轮传递的扭矩可直接通过塔基传导至花鼓法兰，再通过辐条传递至整个轮圈，减少了分体结构带来的传动旷量，提升踩踏响应效率；同时在花鼓壳体的外形设计上做了变径处理，在法兰与轴心衔接位置做了加厚过渡，在不额外增加整体重量的前提下提升了结构强度，既能够承受越野骑行时的跳跃冲击载荷，也不会因为过重影响轮组的转动惯量。从安装边界来看，这款花鼓的轴心长度适配常规135mm开档的山地自行车后叉，两端快拆杆的锁紧锥度可兼容不同厚度的后叉尾钩，法兰盘的直径尺寸适配常规26寸、27.5寸、29寸山地车轮圈的编圈角度，辐条孔的孔径可适配常规14G规格的自行车辐条，塔基部分可兼容主流的卡式飞轮安装，无需额外加装转换套即可完成常规变速套件的装配，整体安装公差控制在合理范围内，能够保证装配后轮组的转动同心度，减少骑行过程中的轮组偏摆问题。花鼓的外壳表面做了黑化处理，既能够提升金属壳体的防锈能力，也能减少户外骑行中泥水、砂石对壳体表面的磨损，延长部件的实际使用寿命。
