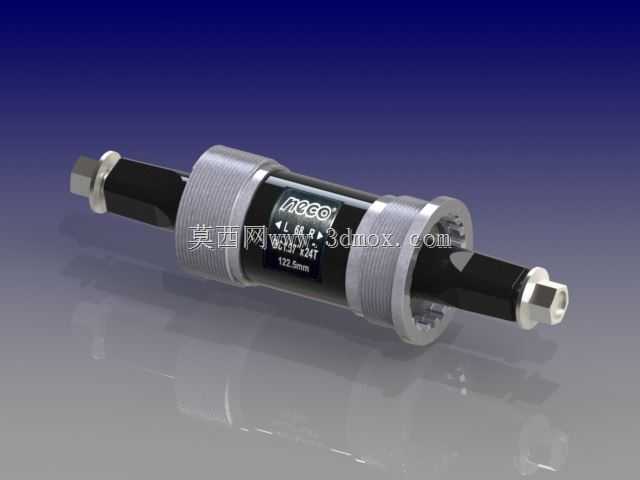

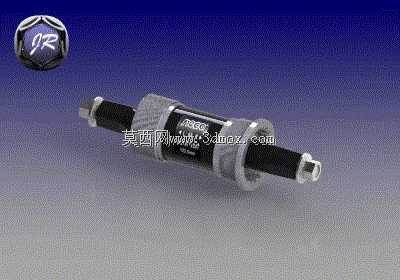

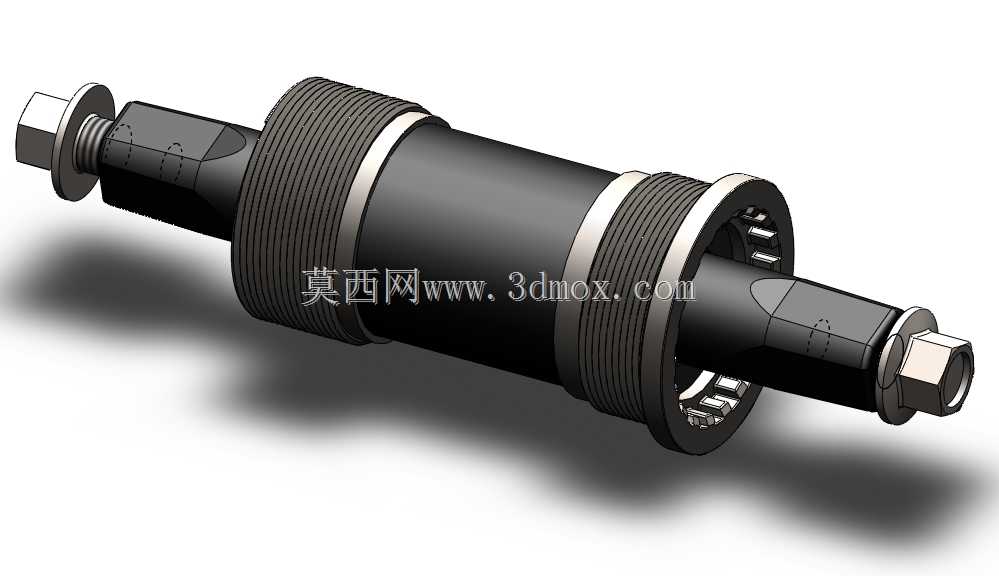

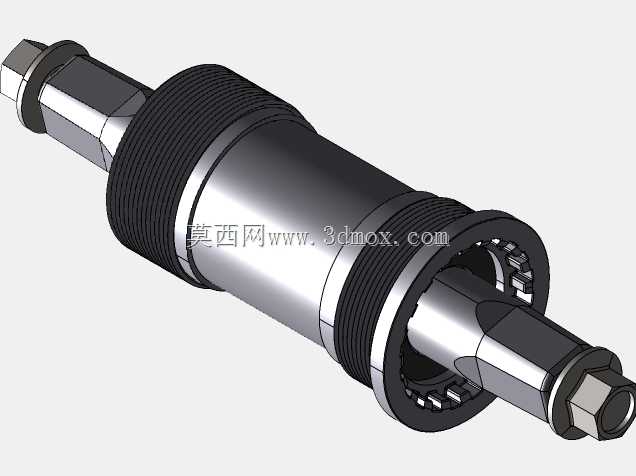

自行车密封式中轴传动支撑组件

该组件是自行车传动系统的核心支撑构件，安装于自行车车架五通位置，承担连接左右曲柄、承载骑行踩踏载荷、传递踩踏扭矩的核心作用，是日常通勤车、山地车、公路车等各类人力自行车必备的基础传动部件，直接决定骑行过程中传动系统的运转顺滑度与整车耐用性。在实际骑行场景中，骑行者施加在脚踏上的交变踩踏力会通过曲柄传递至该组件，组件既要承受径向的人体重量载荷，也要承受周向的扭矩输出，同时还要应对户外骑行时遇到的泥水、灰尘侵蚀，以及颠簸路面带来的冲击载荷，因此其结构设计直接关系到骑行的可靠性与维护周期。该组件采用对称式同轴结构设计，主体为中空轴身搭配双侧密封轴承结构，轴身中部设置定位凸台与螺纹锁紧结构，可与车架五通管实现精准配合，通过外侧的锁紧环完成轴向定位，避免骑行过程中出现轴体窜动；两端的轴头采用标准方榫接口，可与通用规格的曲柄实现无间隙配合，保证扭矩传递过程中无旷量；外侧配备多层接触式密封胶圈，可有效阻挡外界泥水、灰尘进入轴承内部，同时防止轴承内部润滑脂流失，大幅延长组件的免维护周期。从安装边界来看，该组件适配主流的122mm轴长规格五通安装位，轴身主体直径与标准民用自行车五通内径匹配，两端伸出轴段的长度与直径符合通用曲柄的安装尺寸要求，安装时无需额外改装车架或曲柄，可直接替换同规格的老式珠架结构中轴，升级后可大幅降低踩踏过程中的转动阻力，提升骑行顺滑度。设计过程中充分考虑了不同使用场景的载荷需求，轴体采用高强度合金钢材质经调质处理，兼顾刚性与韧性，可承受大体重骑行者的高强度踩踏冲击；轴承采用高精度滚动体结构，转动阻力远低于传统散珠结构，同时双侧滚花锁紧圈可增大与车架五通的接触摩擦力，避免长期使用后出现组件松动异响的问题；轴身表面做防锈处理，可应对潮湿雨天的骑行环境，避免轴体锈蚀导致的拆卸困难。
