十七世纪舰载滑膛加农火炮结构设计

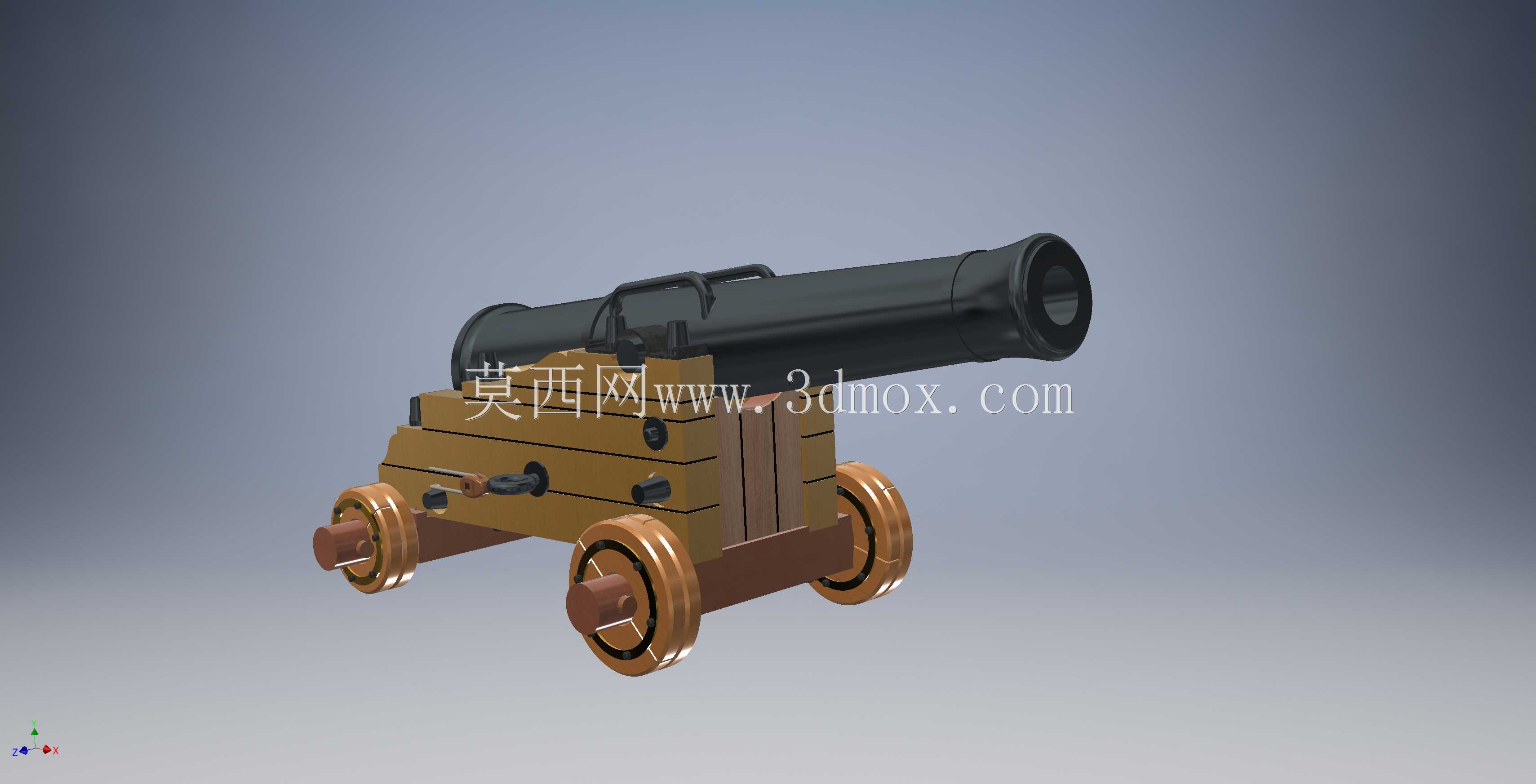

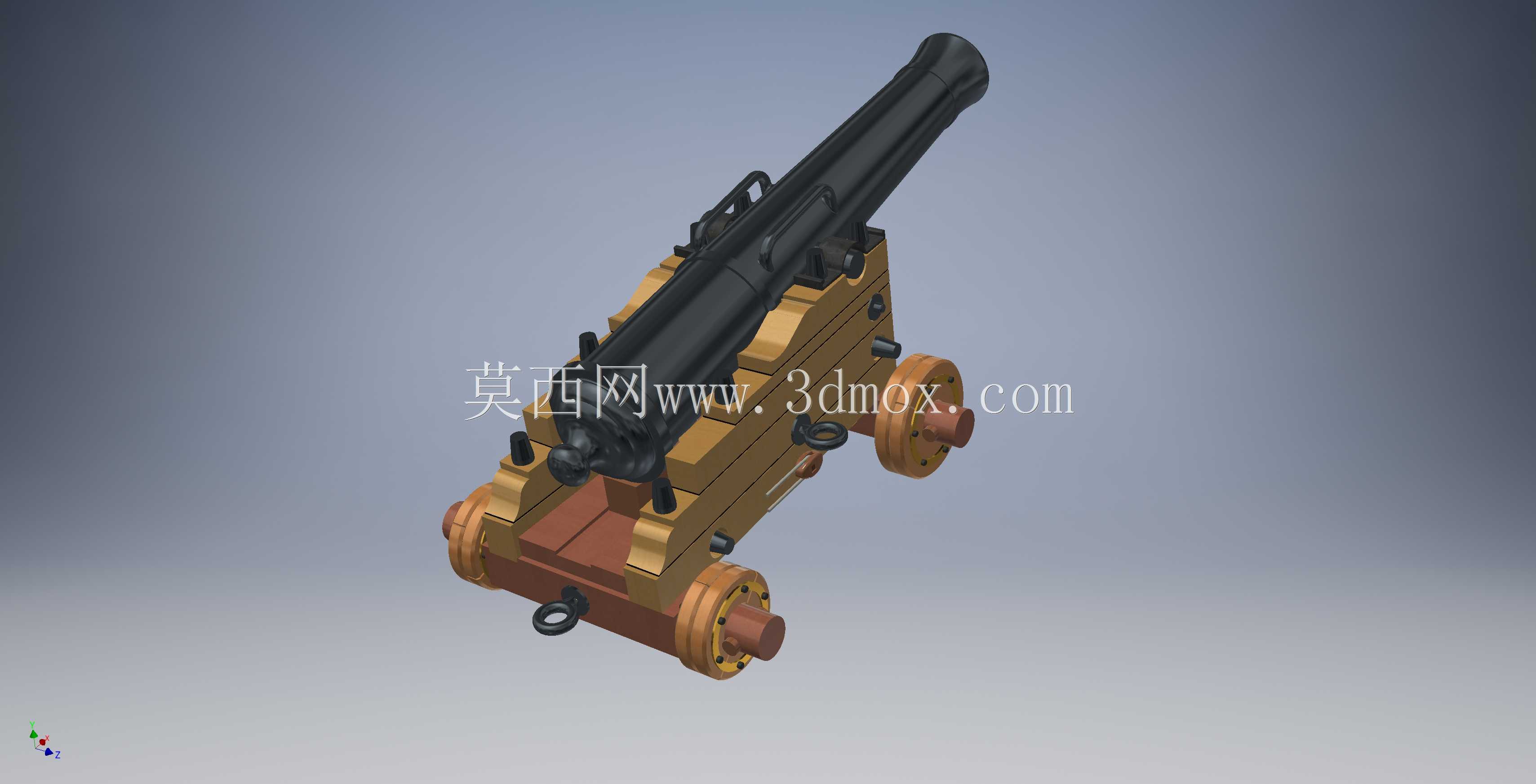

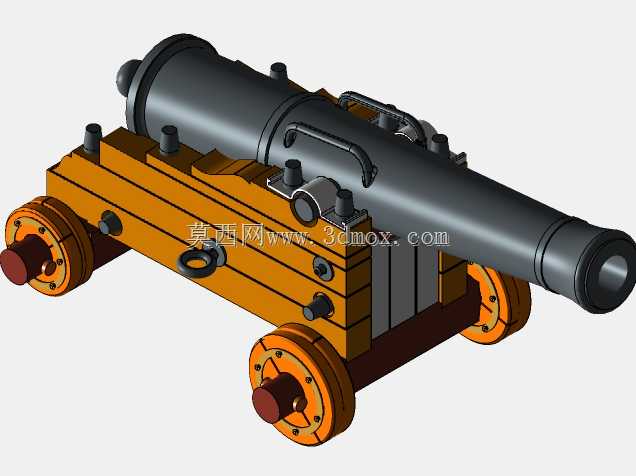

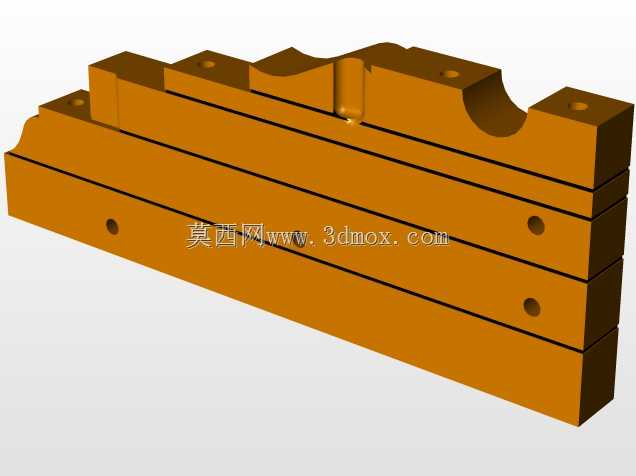

这款模型还原的是大航海时代风帆战舰搭载的侧舷滑膛火炮，这类装备是当时海战的核心火力输出载体，主要装配在多层甲板战舰的炮舱内，通过侧舷炮门向外射击，承担两舰接舷前的火力压制、破坏敌方帆缆索具、击毁敌方船体结构、杀伤甲板作战人员的核心作用，同时也可在近距离接舷战中发射霰弹清扫敌方甲板兵力，在近海防御、海上护航、远洋殖民航行的各类场景中都是舰船不可或缺的武装配置。从功能特性来看，该型火炮属于前装滑膛铸铁炮，炮身整体为厚重的铸铁一体铸造结构，炮管从炮尾到炮口呈现逐段收窄的锥度设计，既可以承受黑火药发射时的巨大膛压，避免炮身炸膛风险，也能适当降低炮身整体重量，适配舰船的载重上限；炮身顶部设置有一体式提把结构，方便人员在甲板上短距离挪动调整炮位，炮尾位置预留有火门，用于放置引信完成点火发射流程。配套的炮架采用硬木拼接的框架式结构，整体为梯形受力布局，通过横向穿轴与炮身实现铰接，允许炮身在小范围内调整俯仰角度，以此适配不同射击距离的弹道需求；炮架底部两侧安装有铜质包边的实木炮轮，既可以在甲板的木质轨道上顺畅滑动，完成火炮的推出炮门、射击后收回舱内的操作，也能在发射时通过炮架后移抵消部分后坐力，避免巨大的后坐冲击力撞坏船体舱壁结构。在设计思路上，该模型完全遵循当时舰载火炮的实际装配逻辑，首先严格控制炮身与炮架的整体宽度，确保火炮可以顺利穿过侧舷炮门完成射击动作，炮架的整体高度适配舰船炮舱的甲板层高，预留出足够的人员操作空间，方便装填手完成火药装填、弹丸推送、引信放置的整套操作流程；炮轮的轮距匹配甲板上预设的炮架导轨尺寸，保证火炮前后移动时不会出现卡滞、偏移的问题，炮身与炮架的铰接位置做了限位结构，避免俯仰调整时炮身过度上抬或下俯超出安全操作范围。从安装边界来看，该型火炮装配时不需要在甲板上做额外的预埋固定结构，仅依靠炮架自身的重量、配套的炮索牵拉即可固定射击位置，射击产生的后坐力会被炮索的拉力、炮轮与甲板的摩擦力共同抵消，不需要额外设置复杂的反后坐装置，非常适配当时风帆战舰的木质船体结构，不会因为后坐力传导破坏船体的肋骨结构。模型完整还原了炮身的铸造细节、木质炮架的拼接纹理、铜质炮轮的包边结构，甚至炮架上用于调整俯仰角度的木楔、固定炮身的金属销钉都做了等比例复刻，能够清晰展现十七世纪舰载火炮的完整机械结构与装配逻辑。
