临时支撑压克力板框架结构设计

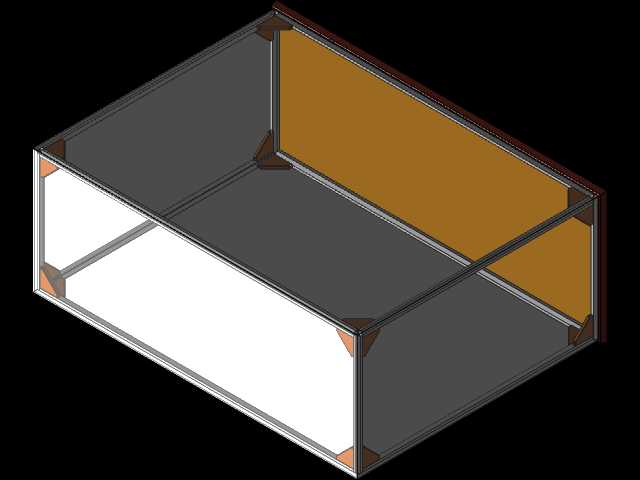

　　在车间临时工位隔断、展会临时展墙搭建、设备临时防护围挡、生产线临时物料分隔这类短周期使用场景中，常需要快速搭建可灵活调整尺寸的支撑结构来固定压克力面板，这类结构不需要永久焊接固定，要兼顾拆装效率、结构刚性与尺寸适配性，本次设计的参数化框架结构正是针对这类场景开发的支撑构件。整个框架采用标准工业铝型材作为主体受力杆件，搭配压铸角件完成节点连接，所有连接位置均采用标准T型螺栓与法兰螺母锁紧，不需要现场焊接或打孔加工，组装人员仅使用内六角扳手即可完成全流程装配，单组框架的组装时长可控制在十五分钟以内，完全匹配临时场景的快速搭建需求。设计过程中优先考虑了尺寸适配的灵活性，将框架的长宽高参数设置为全关联可调整模式，

　　尺寸覆盖范围从200毫米到2000毫米，设计人员仅需要修改对应参数，模型即可自动更新型材下料长度、角件安装位置、压克力板裁切尺寸，不需要逐一对每个零件进行尺寸修改，能大幅缩短不同尺寸规格框架的设计出图效率。框架的节点位置全部采用带加强筋的压铸角码连接，角码与型材槽道的贴合面做了防滑齿设计，锁紧后可避免型材受侧向力时出现移位，针对压克力板的安装，在框架内侧预留了标准槽位，压克力板可直接沿槽道滑入框架内部，不需要额外打孔固定，既避免了打孔造成的压克力板应力开裂问题，也能提升面板的安装效率，槽位与压克力板之间预留了0.5毫米的安装间隙，可适配常规板材的厚度公差，避免因板材厚度偏差导致无法装配的问题。从受力角度分析，

　　这类临时支撑结构主要承受面板的侧向风载与轻微的侧向碰撞力，设计时对型材壁厚做了匹配选型，当框架尺寸在1000毫米以内时采用20系列轻型铝型材即可满足刚性要求，尺寸超过1000毫米时可自动切换为30系列标准铝型材，保证框架在最大2000毫米尺寸下，侧向受100N均布载荷时的最大挠度不超过2毫米，避免出现面板变形脱落的问题。框架的底部预留了脚轮安装孔位与固定地脚安装孔位，使用场景需要频繁移位时可安装万向脚轮，需要固定位置时可更换为可调地脚，调整地脚高度还可适配地面不平整的安装环境，保证框架整体的水平度。在实际使用场景中，这类框架除了固定压克力板做隔断围挡外，还可更换面板材质，安装白板做临时生产看板，安装透明PC板做设备安全防护门，安装密度板做临时工具挂板，适配多种临时工装需求。设计时特意规避了非标定制零件的使用，所有组成零件均为工业铝型材体系内的标准件，使用方可直接根据生成的下料清单采购标准型材与配件，不需要开模定制非标零件，大幅降低了小批量搭建的物料成本。框架的所有连接节点均做了圆角过渡处理，避免组装与使用过程中尖锐边角划伤操作人员，压克力板安装完成后，边缘完全嵌入框架槽位内部，不会露出板材的锋利切割边，提升了临时使用场景的安全性。针对反复拆装的使用需求，所有连接螺纹均采用标准公制粗牙螺纹，多次拆装也不会出现滑牙问题，型材表面采用阳极氧化处理，日常使用中不会出现锈蚀掉漆问题，拆解后可分类存放，后续需要搭建其他尺寸的框架时，

　　仅需要更换对应长度的型材即可重复利用配件，减少物料浪费。在建模过程中，对型材的槽道、角件的安装间隙、螺栓的沉头深度都做了1:1的真实还原，没有做简化处理，设计人员可直接从模型中导出型材下料图、面板加工图、装配示意图，直接用于指导现场组装作业，不需要二次核对装配尺寸。框架的每个角部位置都设置了双向定位基准，组装时可通过角件的定位面快速对齐型材端面，不需要反复测量调整垂直度，新手作业也能保证框架的组装精度，相邻两个面的垂直度误差可控制在0.2毫米以内，避免出现面板安装后缝隙不均的问题。针对压克力板的热胀冷缩特性，槽位的深度设置为8毫米，板材插入后预留了2毫米的伸缩余量，在温差较大的车间环境中使用时，不会因为板材热胀冷缩出现起拱或开裂问题。
