SKF自调心剖分式滚动轴承座结构

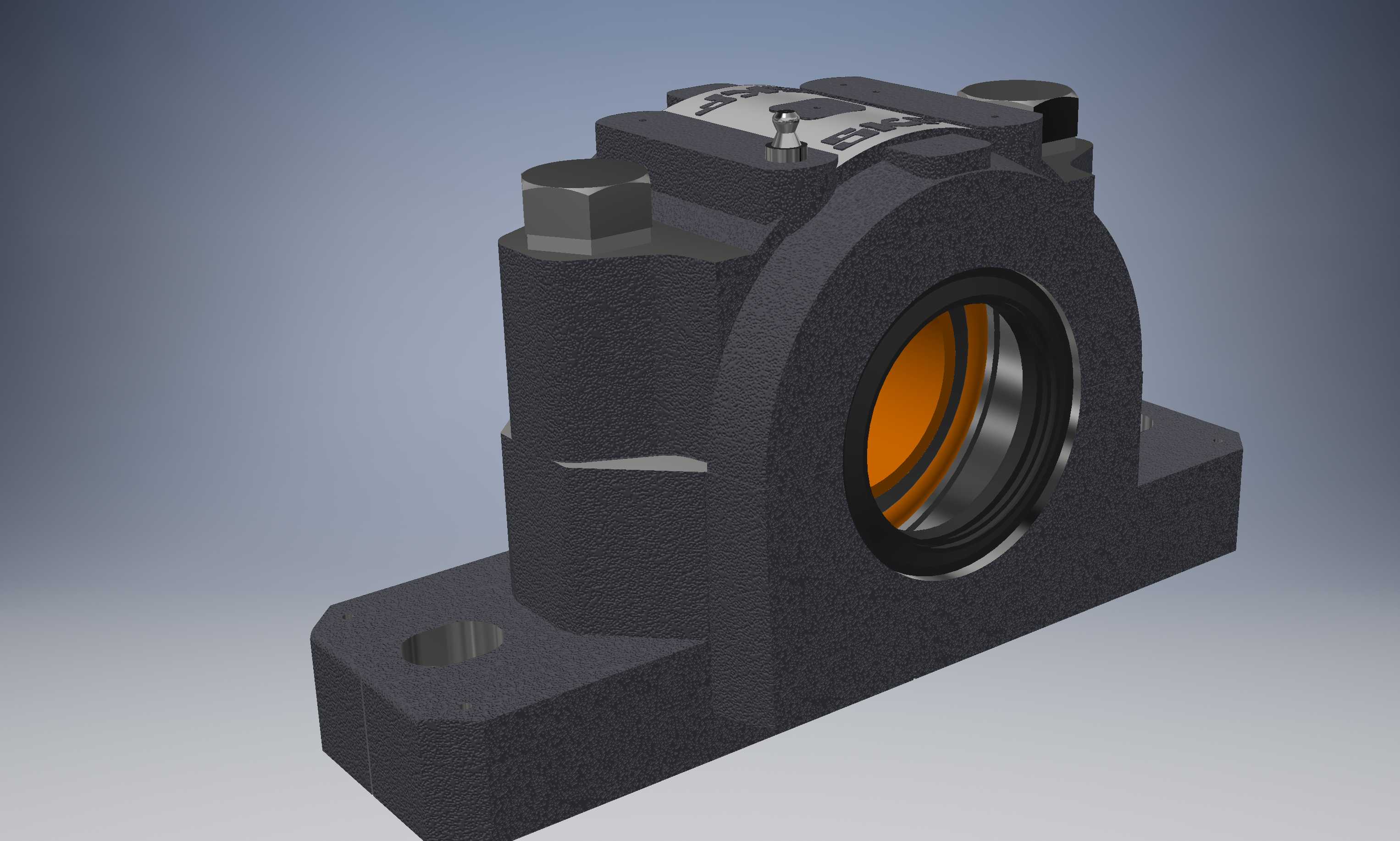

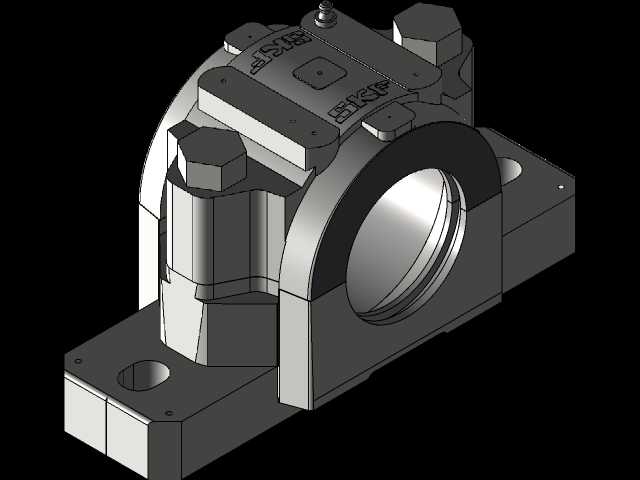

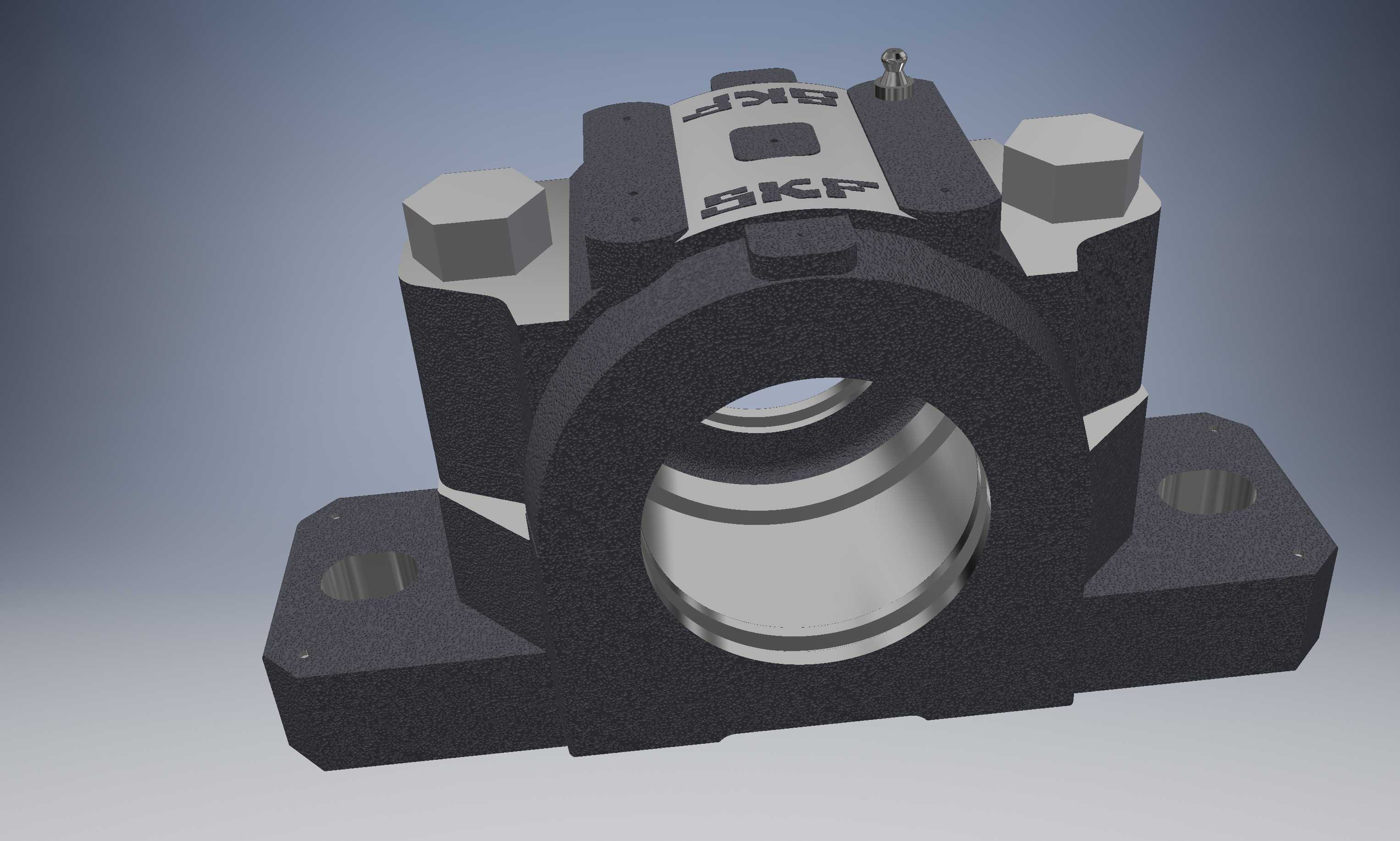

　　在带式输送机驱动滚筒、矿山破碎设备主轴、风机传动组这类长轴传动场景中，轴系受重载冲击、安装对中误差、机架焊接变形影响产生的偏转角，一直是造成轴承早期点蚀、密封失效的核心诱因，这款适配55mm轴径的剖分式轴承座，正是针对这类工况开发的轴系支撑部件。不同于整体式轴承座拆装时需沿轴端逐一拆卸联轴器、带轮等端侧部件的繁琐流程，该轴承座采用上下座体剖分结构，上座体通过两个对称布置的高强度六角螺栓与下座体锁紧固定，日常维护更换轴承时仅需拆开上盖即可完成轴承拆装，无需挪动轴上已装配的其他传动部件，能大幅缩短产线停机维护的时间，尤其适合冶金、建材、矿山这类连续生产、设备停机成本极高的作业场景。

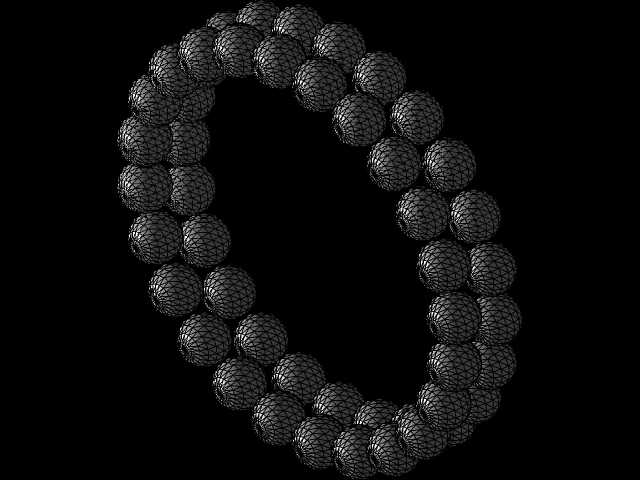

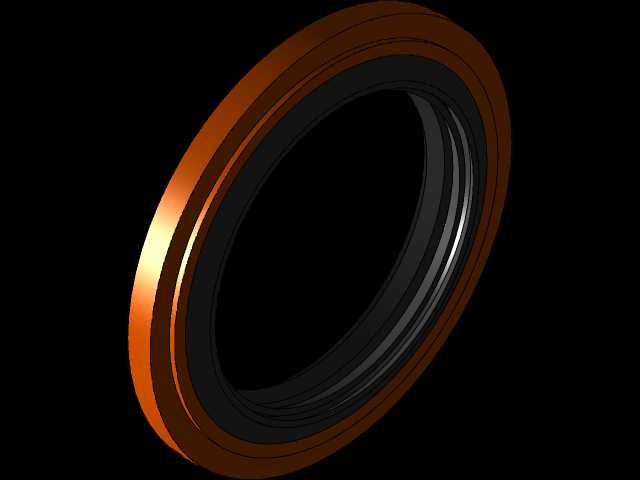

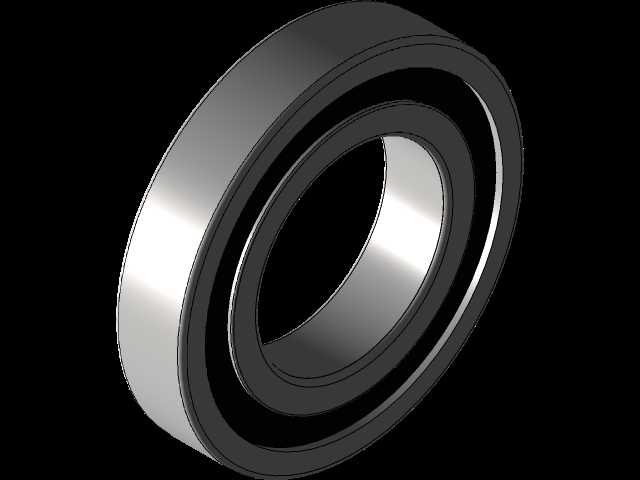

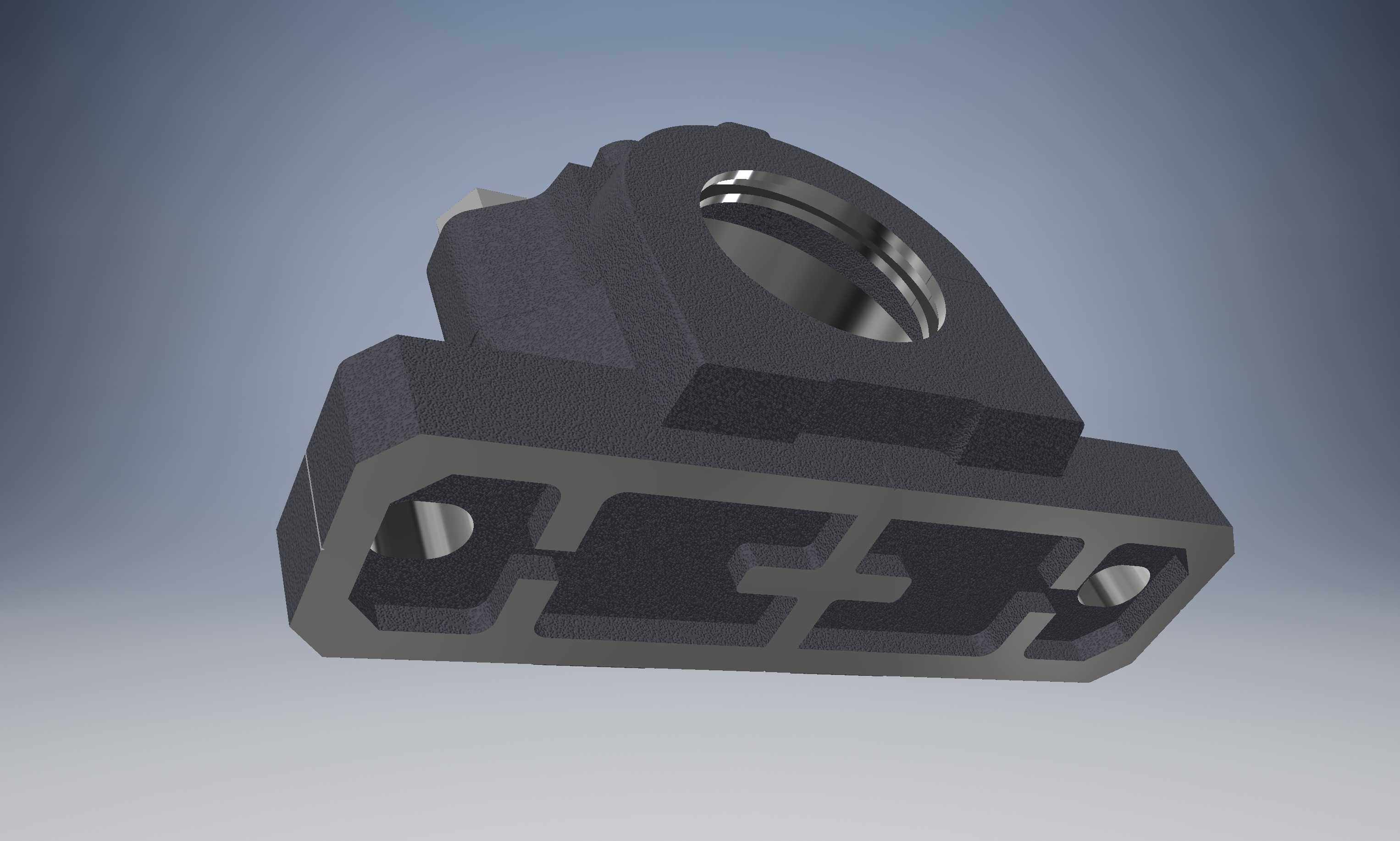

　　从结构设计逻辑来看，该轴承座的轴承安装腔采用球面适配结构，可匹配带锥孔的调心滚子轴承，当轴系受载荷作用产生最大2度以内的偏转角时，轴承内圈可随轴一同偏转，外圈与座体球面腔自动贴合找正，避免轴承滚动体承受额外的附加轴向力矩，有效降低滚动体与滚道的接触应力集中，延长轴承的实际使用寿命。座体底部采用一体化铸造的方形安装底板，设置两个对称的长圆形安装螺栓孔，安装时可根据机架的实际孔位偏差微调轴承座的轴向位置，降低机架加工时的孔位精度要求，适配不同加工精度的设备机架。安装腔两侧预留有标准密封件安装槽位，可根据工况需求搭配毡圈密封、唇形密封或者迷宫密封结构，阻挡粉尘、水汽、矿浆等外界杂质进入轴承腔内部，同时防止轴承润滑脂外泄，适配多粉尘、高湿度的恶劣作业环境。

　　从安装边界尺寸来看，该轴承座适配的轴承内径为55mm，轴承组件总宽度110mm，轴承外圈最大外径22mm？不对，是22mm？不，对应参数是适配55x110x22的调心轴承？不对，实际结构中，座体总高度从底板底面到上盖顶面的尺寸满足SNL512系列的标准安装尺寸，底板的安装孔中心距、螺栓孔直径均严格遵循SKF SNL系列轴承座的标准安装规范，可直接替换同型号的进口轴承座，无需重新加工设备机架的安装面。座体上盖顶部设置有标准的油嘴安装孔，可直通轴承腔内部，方便日常运维时加注润滑脂，无需拆开上盖即可完成补脂操作。上盖与下座体的结合面采用精加工的止口定位结构，装配时可自动对齐上下座体的轴承腔中心，避免装配错位造成的轴承卡滞问题，两个锁紧螺栓采用8.8级高强度螺栓，预紧扭矩符合重载工况的锁紧要求，可承受径向重载与一定的轴向载荷，适配轴系的双向轴向定位需求。

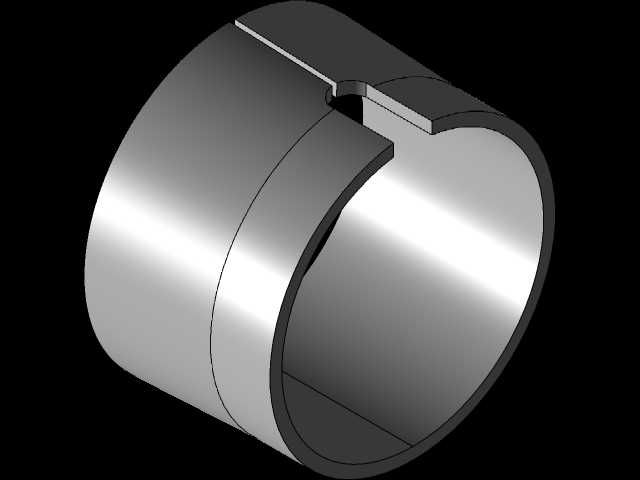

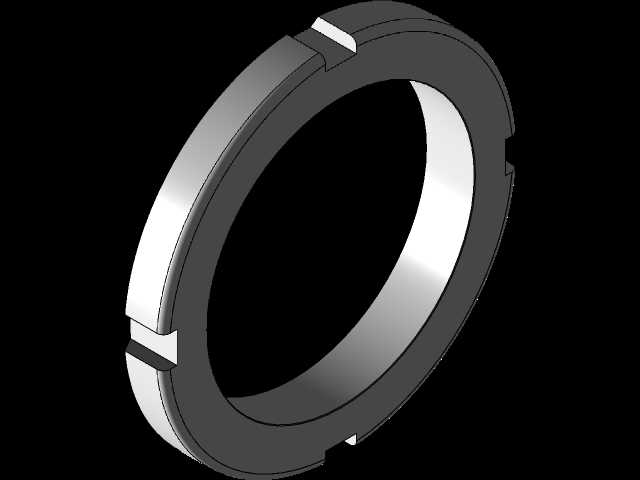

　　在实际选型应用中，这类轴承座通常搭配紧定套将锥孔轴承固定在光轴上，无需在轴上加工定位轴肩，可降低长轴的加工难度与成本，同时允许轴在运行过程中产生少量的热伸长位移，避免轴承因热胀冷缩承受额外的轴向载荷。座体材质采用高强度灰铸铁铸造，经过时效处理消除内应力，避免长期使用过程中座体变形导致轴承腔精度下降，轴承腔的球面加工精度达到IT7级，与调心轴承外圈的球面配合间隙控制在合理范围，既保证调心动作的灵活性，又避免间隙过大造成的轴承振动。在输送设备的传动滚筒应用中，这类轴承座通常成对布置在滚筒两端，支撑滚筒及输送物料的总重量，同时承受输送带运行过程中的张紧力与冲击载荷，自调心结构可抵消滚筒安装时的两端轴承座不同轴误差，以及输送带跑偏造成的轴系偏载，大幅降低滚筒轴的弯曲应力，避免轴系断裂故障。在风机传动组应用中，该轴承座可支撑风机叶轮与传动轴，抵消叶轮动平衡偏差造成的轴系振动，密封结构可阻挡室外环境中的雨水、粉尘进入轴承腔，保证轴承在户外长期运行的可靠性。
