SKF剖分式调心滚子轴承座组件

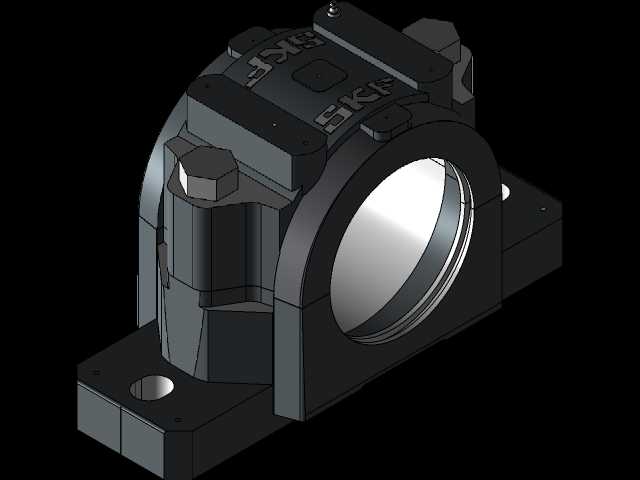

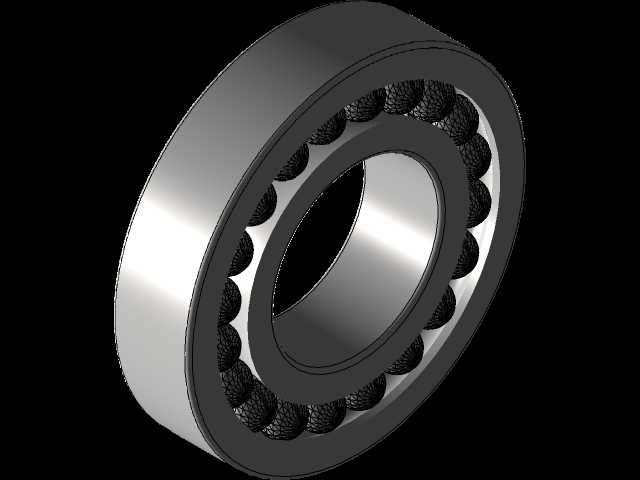

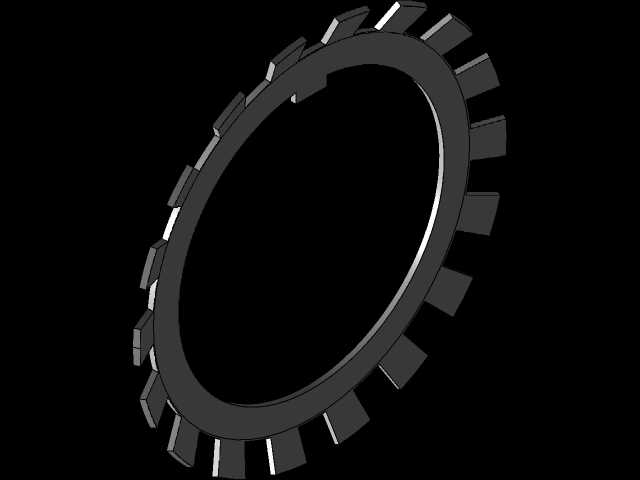

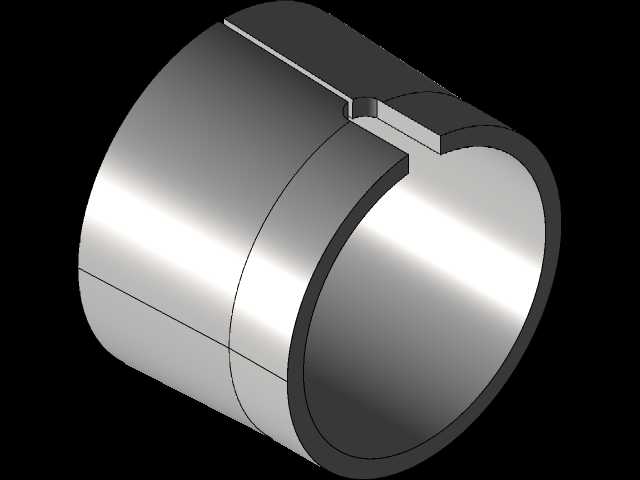

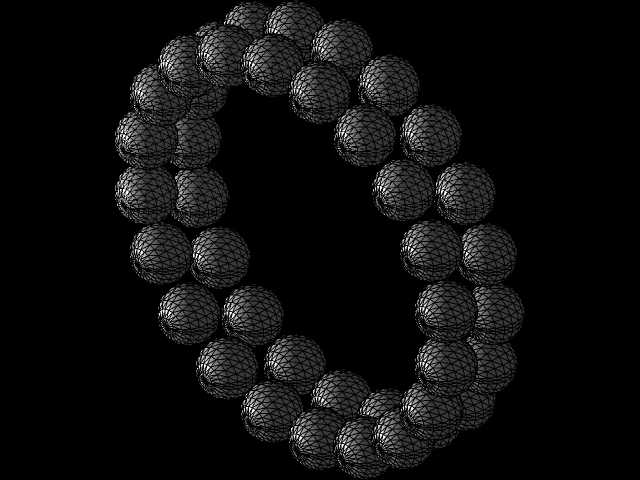

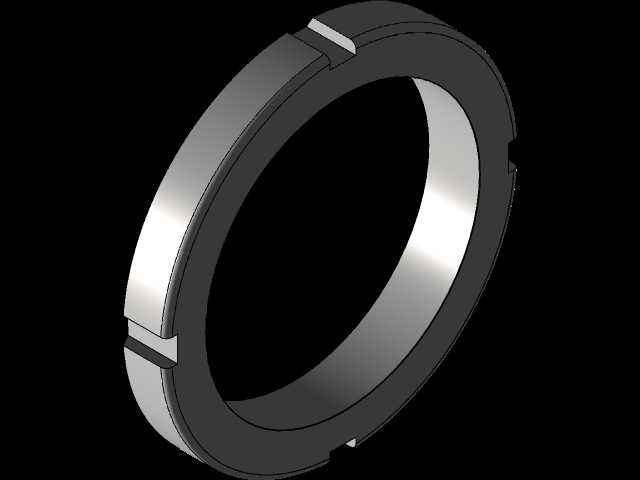

　　安装时可以先将底座固定在设备机架的安装面上，再放入已经预装在轴上的轴承内圈与滚子组件，最后扣合上盖完成锁紧，不需要对轴端的其他传动部件进行大范围拆解，现场维护效率相比整体式轴承座提升60%以上。轴承座的底座采用方形安装法兰面，设置两个对称的安装螺栓孔，安装面经过铣削加工保证平面度，避免安装时出现附加应力导致座体变形；座体的轴承孔按照标准公差加工，与轴承外圈的配合满足过渡配合要求，既保证轴承外圈的定位精度，又能允许轴承在出现热伸长时产生微量的轴向游动，避免轴承出现附加轴向载荷。座体两侧预留了密封件的安装槽位，可以根据不同的工况需求搭配毡圈密封、唇形密封或者迷宫式密封，在粉尘浓度较高的矿山、水泥工况下可以选用多重密封结构，在矿山输送线、冶金轧机辅传、造纸烘缸传动端这类重载、长周期运行的工况里，轴系支撑的可靠性直接决定整线的停机维护成本，这类场景下常规的整体式轴承座拆装难度大，更换轴承时需要拆解整段轴系上的联轴器、带轮甚至移出部分设备段，维护耗时往往长达数小时，而剖分式的SNL系列轴承座正是针对这类痛点设计的支撑组件。这套轴承座适配的调心滚子轴承本身具备自调心特性，能够补偿轴系运行中因机架焊接变形、基础沉降、长轴挠度带来的轴与轴承座孔的角度偏差，避免轴承滚道出现边缘载荷，大幅提升重载工况下的轴承使用寿命。从结构设计上看，轴承座采用上下剖分的结构形式，上盖与底座通过两侧的高强度六角螺栓实现锁紧，定位止口保证上下座体的同轴度，

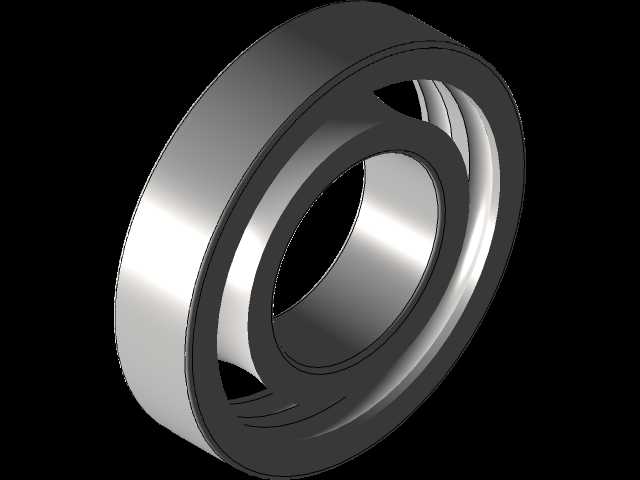

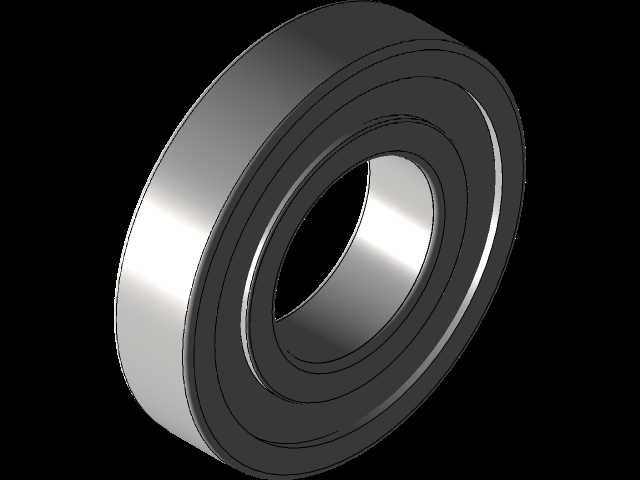

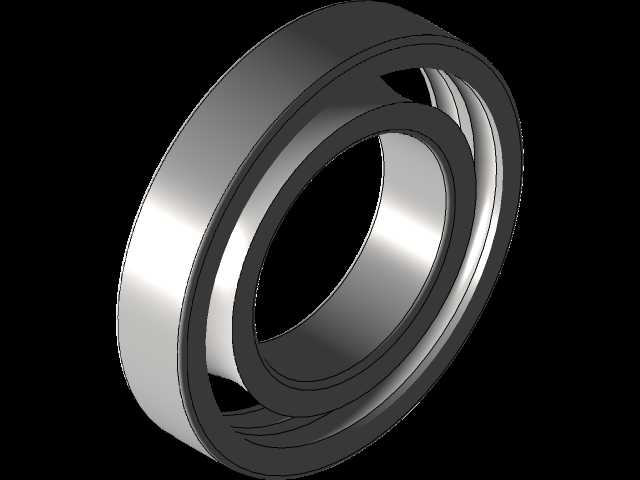

　　阻挡外界粉尘进入轴承腔内部，在有喷淋、潮湿的造纸、食品工况下可以选用接触式唇封，防止润滑脂泄漏以及外界水汽进入轴承滚道。轴承座顶部设置了注油嘴接口，可以在设备不停机的状态下定期补充润滑脂，座体底部的排油孔可以将老化变质的旧润滑脂排出，保证轴承腔内部的润滑脂始终处于有效状态，延长轴承的补脂周期。从安装边界来看，这套组件适配轴径75mm的轴段，轴承的外径尺寸为180mm，轴承宽度41mm，轴承座的整体安装中心高、底座螺栓孔间距、上盖顶部的空间尺寸都严格遵循SKF SNL系列的标准安装尺寸，在做设备改造或者旧件替换时，可以直接匹配原有安装基础，不需要重新加工机架的安装面或者调整轴系的中心高度，大幅降低改造的工作量。在实际选型应用中，

　　这类轴承座通常搭配调心滚子轴承使用，主要承受径向载荷，同时也可以承受一定范围内的双向轴向载荷，适用于轴的刚性较差、对中精度难以保证的长轴传动场景，比如带式输送机的托辊辊子两端支撑、斗式提升机的头尾轴支撑、风机的叶轮端支撑等场景。设计建模过程中，需要重点保证上下剖分面的平面度、轴承孔的圆柱度以及安装面与轴承孔的平行度，这些形位公差直接影响轴承安装后的游隙以及运行时的载荷分布，如果剖分面平面度不足，螺栓锁紧后会导致轴承孔出现椭圆变形，挤压轴承外圈导致滚道载荷分布不均，提前出现点蚀失效；如果安装面与轴承孔平行度超差，会导致轴系安装后出现偏斜，增大轴承的附加载荷。另外座体的壁厚设计经过载荷校核，在额定静载荷下不会出现塑性变形，

　　加强筋的布置沿着载荷传递路径分布，从轴承孔外壁一直延伸到底座安装面，既提升了座体的整体刚性，又避免了不必要的材料浪费，控制整体重量。轴承座的材质通常采用灰铸铁铸造，具备良好的减振性能，能够吸收轴系运行中产生的振动能量，降低传动系统的噪声，在有冲击载荷的工况下也可以选用球墨铸铁材质的座体，提升抗冲击性能。建模时需要还原所有的细节特征，包括螺栓头的沉台、密封槽的倒角、注油孔的螺纹、底座安装孔的锪平面，这些细节在做虚拟装配、干涉检查时能够真实反映现场安装的实际情况，避免设计阶段出现安装空间不足、螺栓与周边部件干涉的问题。在做整机设备的三维布局时，可以直接调用这类标准轴承座模型，快速完成轴系支撑部分的布局，不需要从零开始建模，大幅缩短设计周期，同时标准件的模型尺寸准确，能够保证后续生成工程图的尺寸精度，直接用于生产加工或者采购选型。
