机加工用精密滑动式手动夹紧虎钳结构

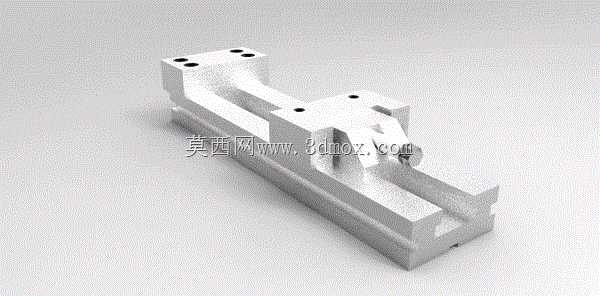

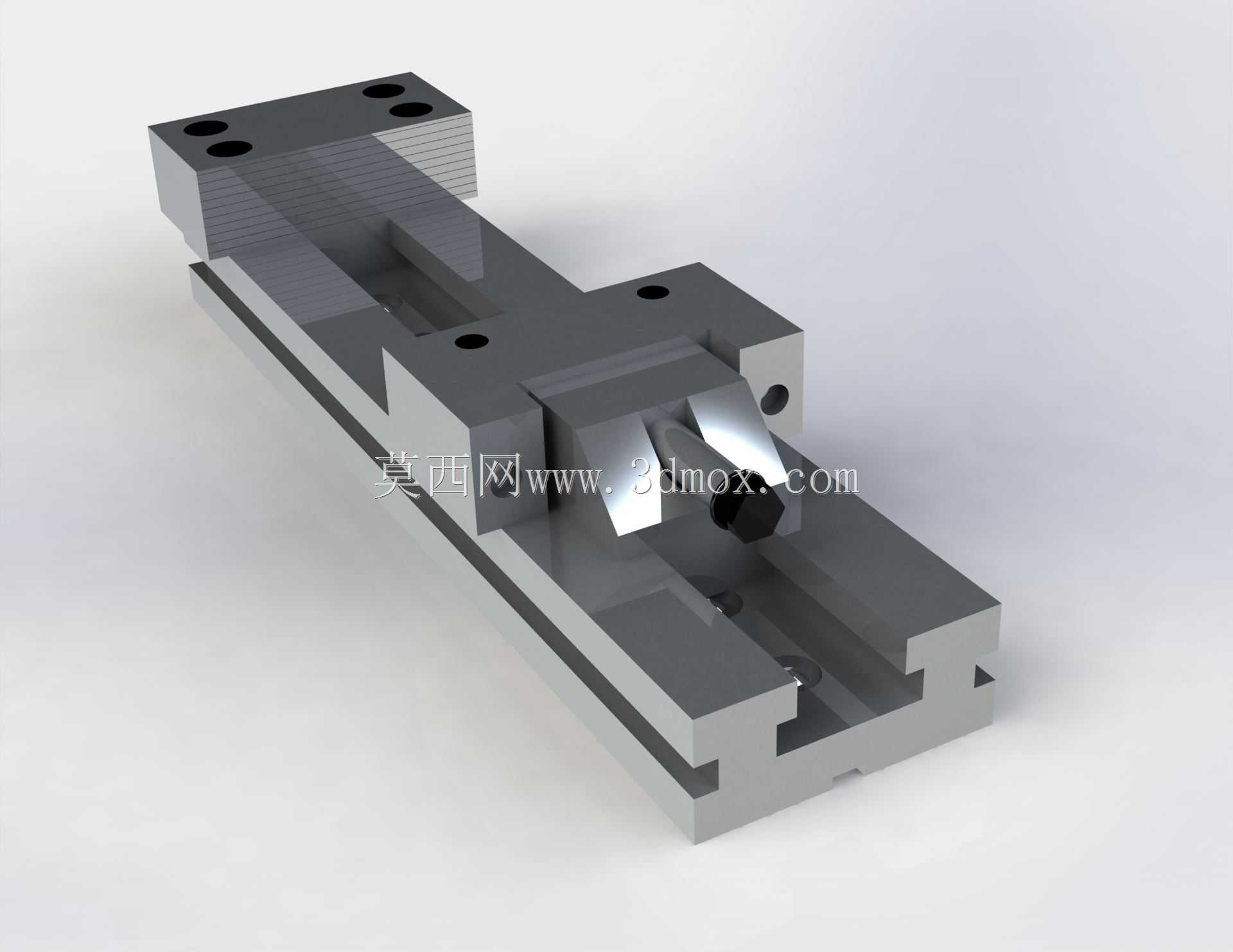

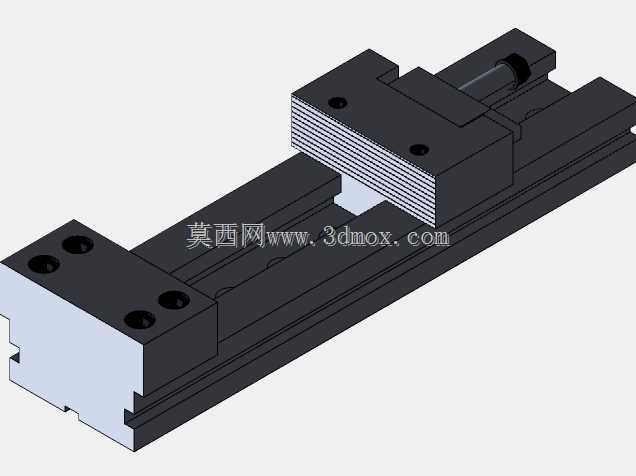

这款滑动式夹紧虎钳是面向铣削、磨削、精密划线等机加工场景设计的通用装夹工装，可直接适配多数立式铣床、平面磨床、钳工台的标准T型槽安装位，也可搭配角度转台、分度头等工装完成多面加工的工件装夹，在小批量零件加工、工装试样修配、教学实训场景中都能稳定发挥装夹作用。从实际用途来看，它主要用于夹持规则形状的金属或非金属坯料，通过滑动钳身的进给实现对工件的可靠压紧，避免加工过程中工件出现位移、翘曲、振颤等问题，保障加工尺寸精度与表面加工质量。在功能特性上，这款虎钳采用整体式长导轨基座设计，固定钳身与基座为一体化加工成型，滑动钳身沿基座的导轨槽做直线进给，配合端部的锁紧螺栓结构，可实现不同宽度工件的快速装夹与锁紧，钳口部位预留了可更换钳口板的安装孔位，可根据加工需求更换光面、齿面或者软质钳口，避免夹伤已加工工件表面，基座上的多个沉头安装孔可直接通过T型螺栓与机床工作台固定，安装后整体刚性充足，可承受较大的铣削进给抗力，不会出现装夹松动的问题。从设计思路来看，这款虎钳优先保障装夹刚性与运动精度，导轨面采用了宽导向面设计，滑动间隙可通过侧面的调节镶条进行微调，避免长期使用后出现钳身上翘、偏摆的问题，锁紧机构采用了内六角螺栓配合楔形压块的结构，锁紧力沿导轨方向均匀传导，不会对滑动钳身产生额外的偏转力矩，保障钳口夹紧面的平行度，同时整体结构无多余的突出部件，可避免加工过程中与刀具、机床主轴发生干涉。在外形尺寸与安装边界上，这款虎钳整体为长条形对称结构，基座长度适配常规中小型机床的工作台行程，宽度方向不占用过多工作台空间，安装孔位间距符合通用机床T型槽的标准间距，安装后钳口高度与常规刀具的加工行程匹配，无需额外加高或者垫高即可完成多数坯料的装夹作业，滑动钳身的最大开合距离可覆盖常规小尺寸零件的装夹需求，整体结构紧凑，装夹操作便捷，无需复杂的调试即可投入使用。
