立式单缸往复式蒸汽机结构设计

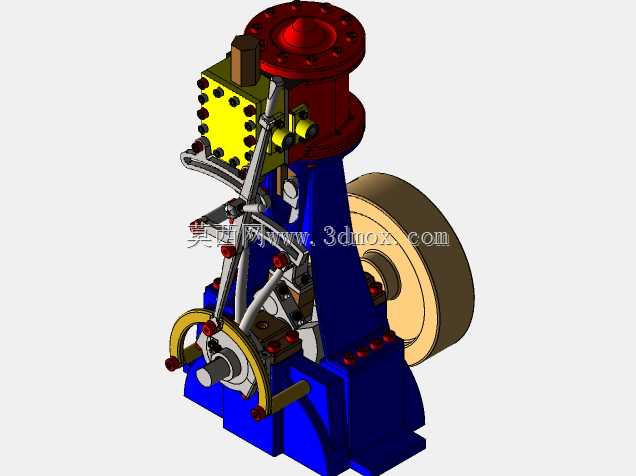

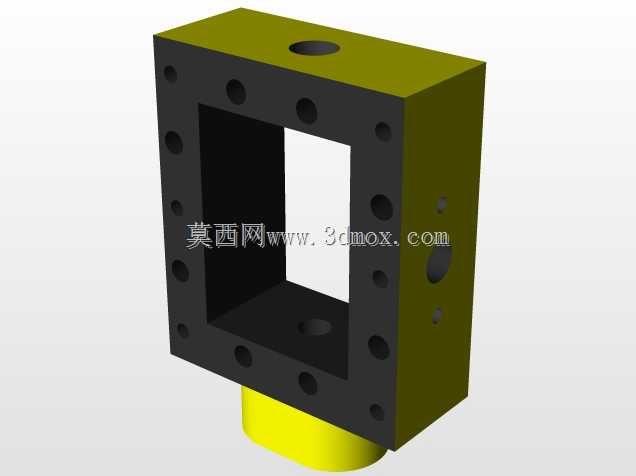

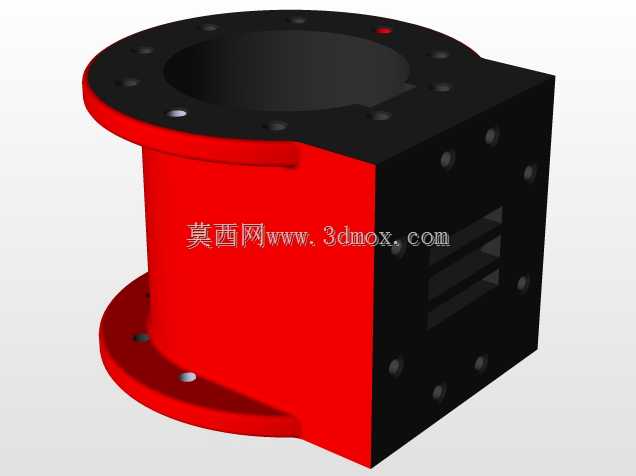

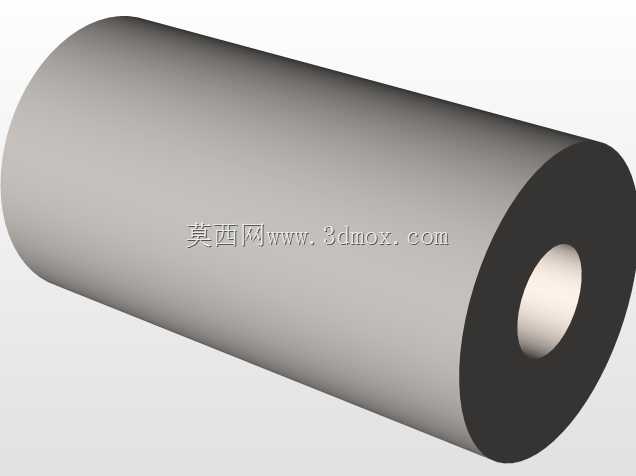

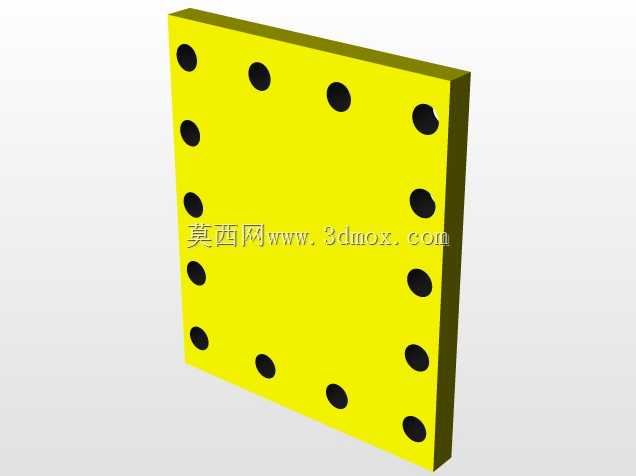

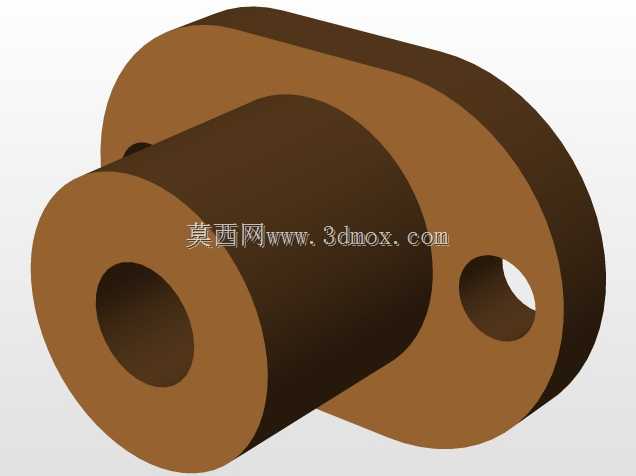

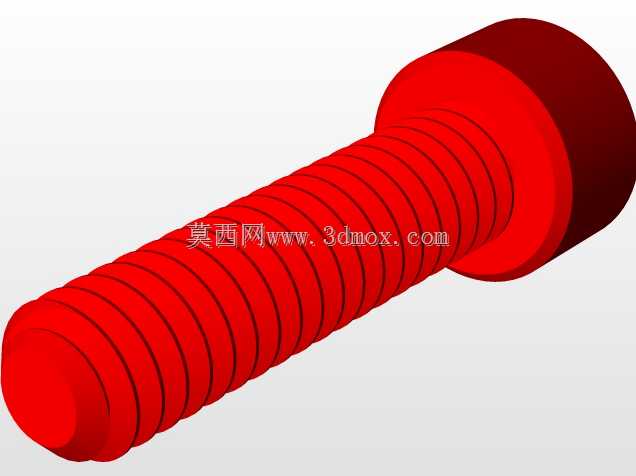

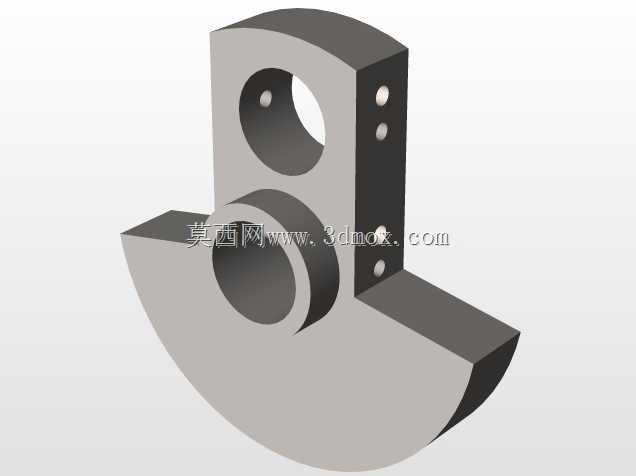

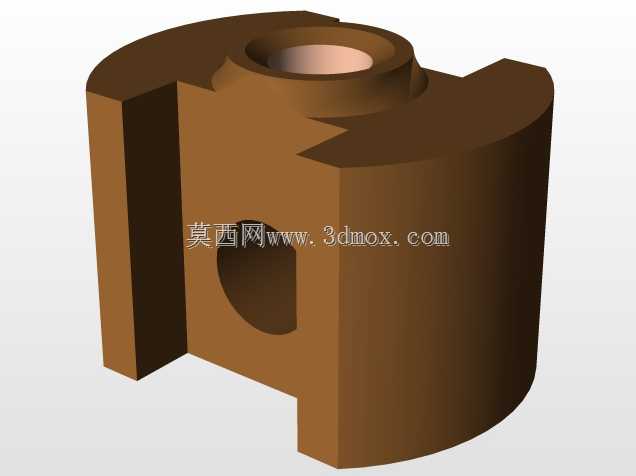

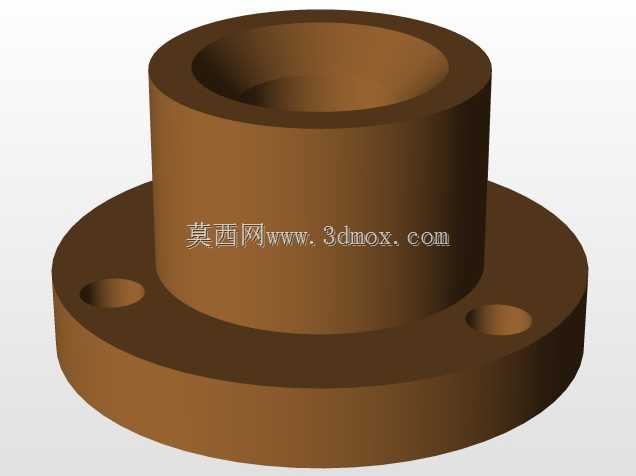

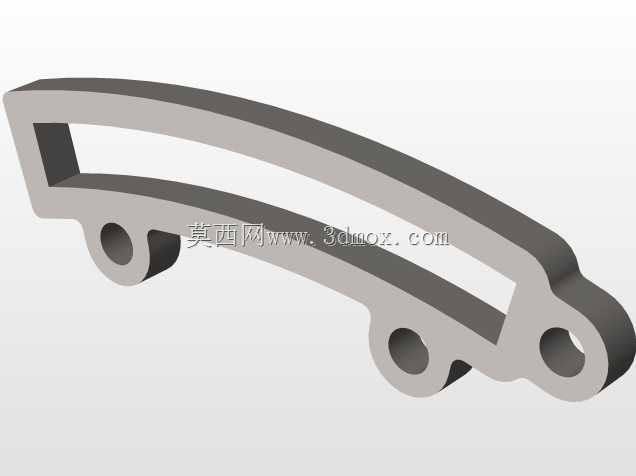

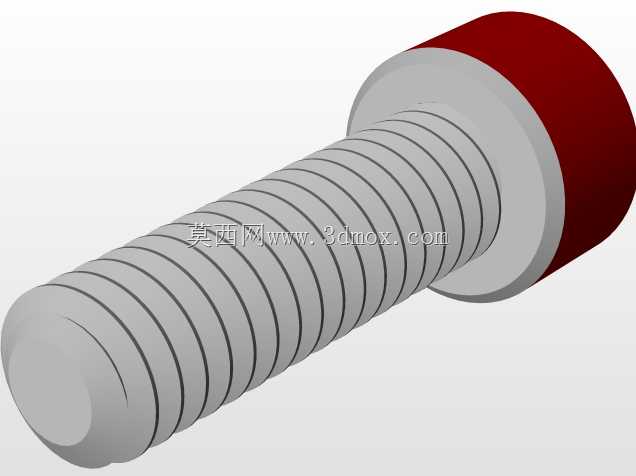

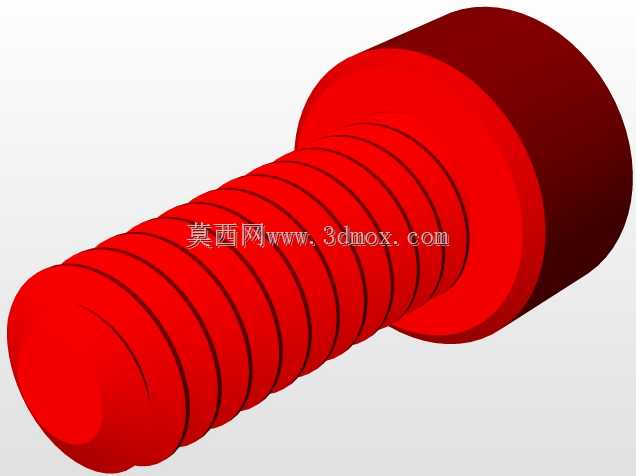

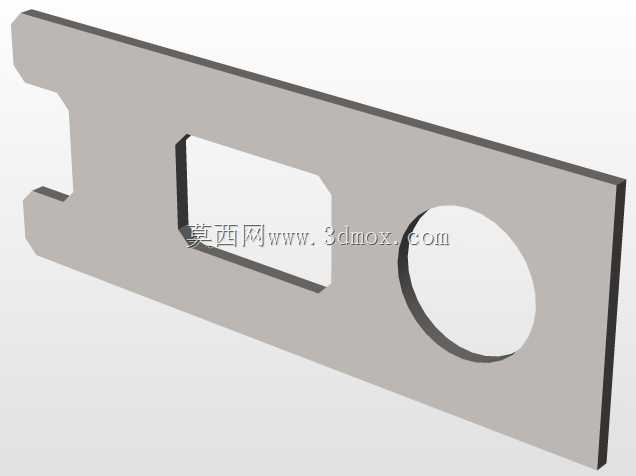

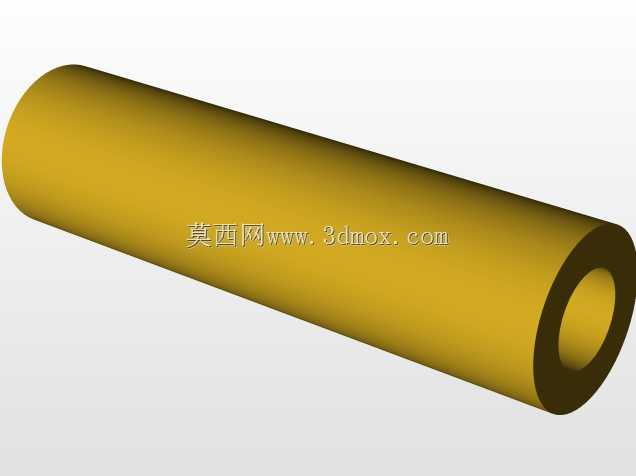

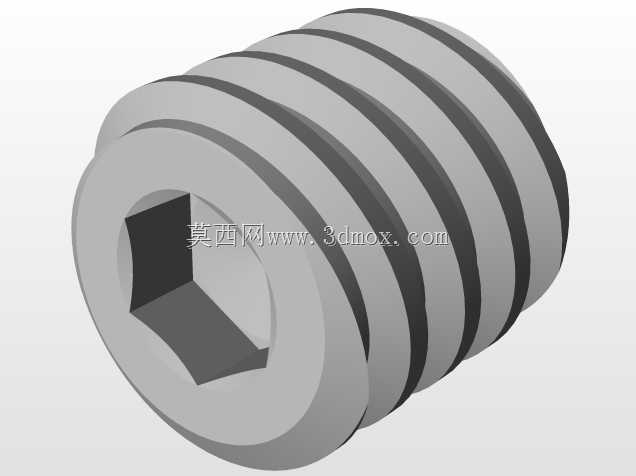

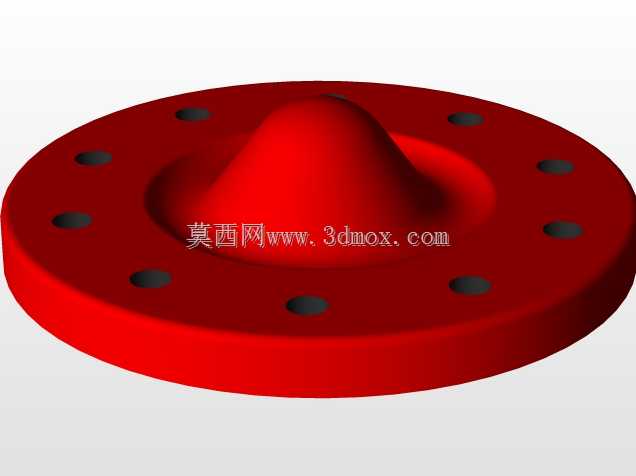

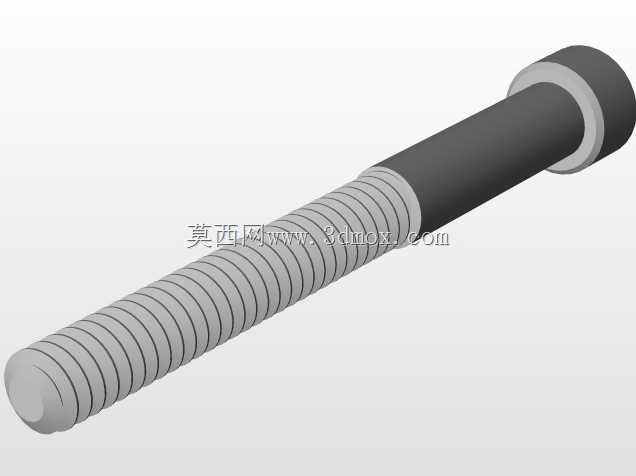

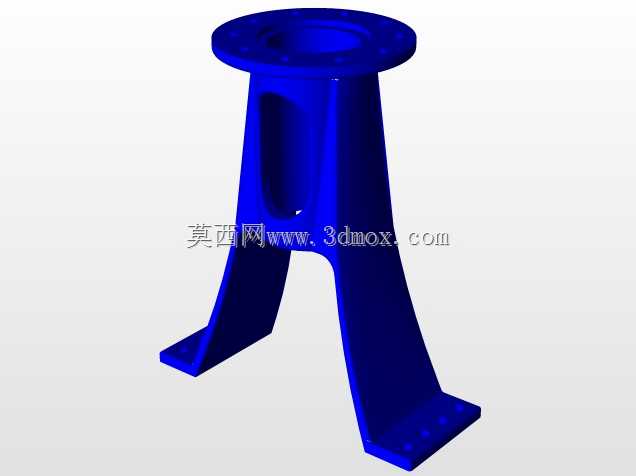

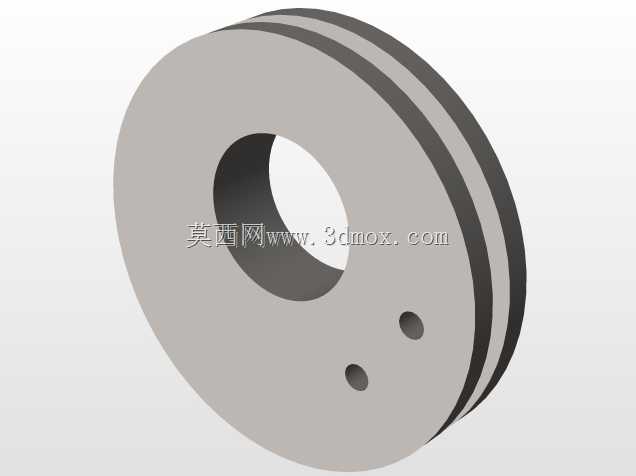

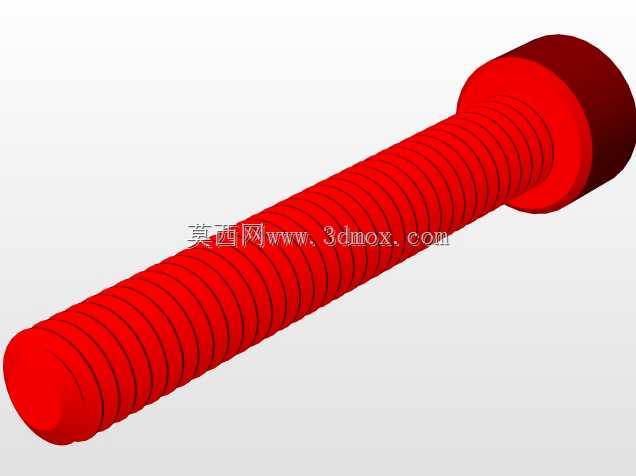

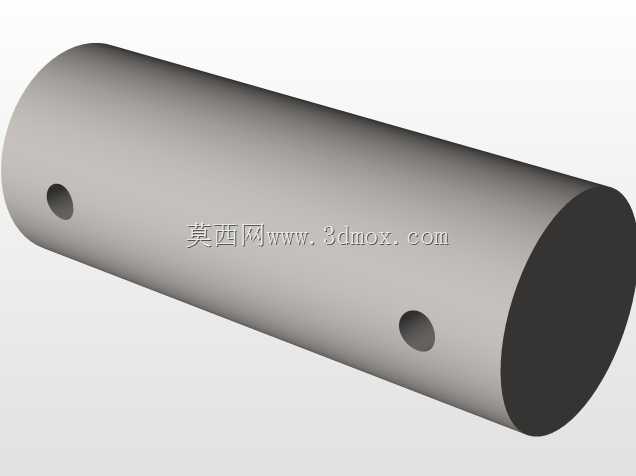

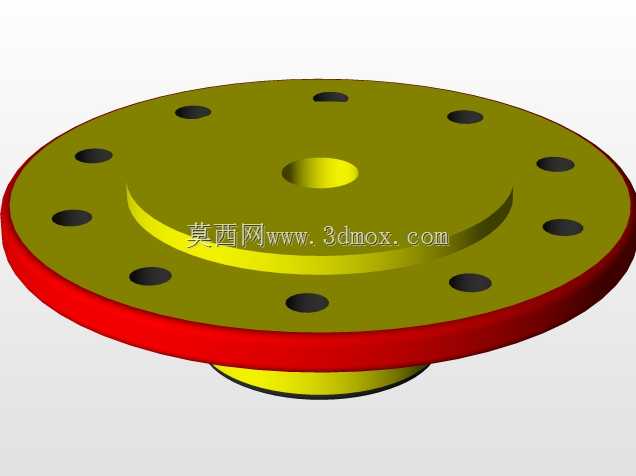

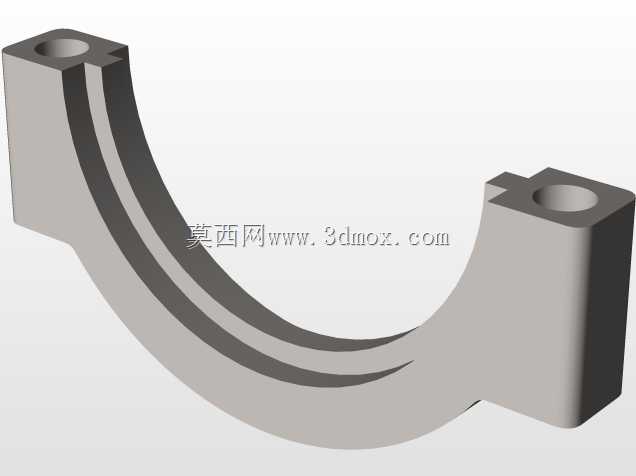

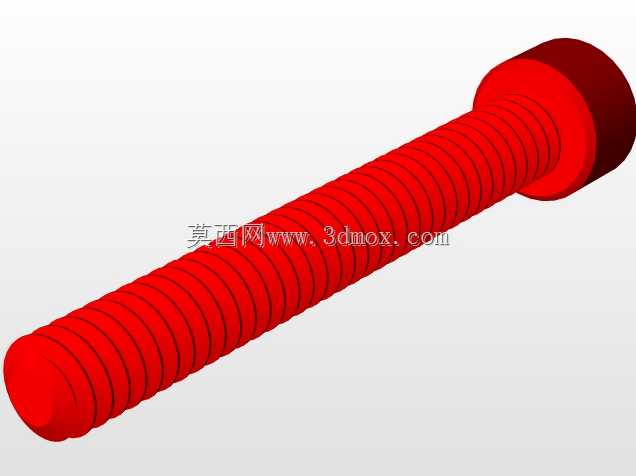

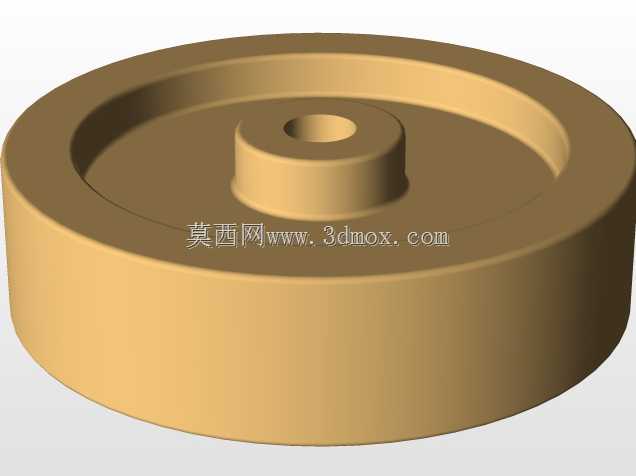

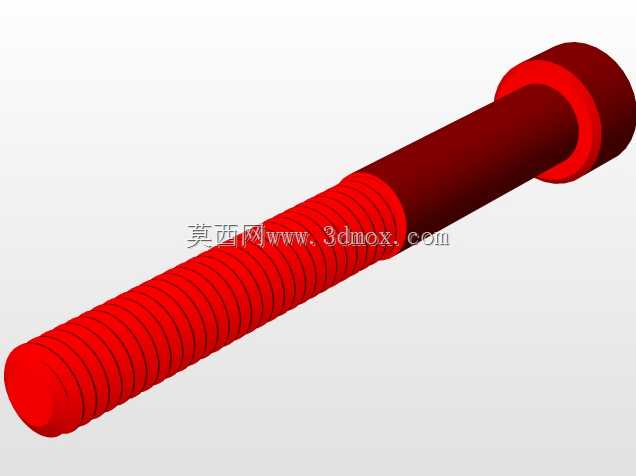

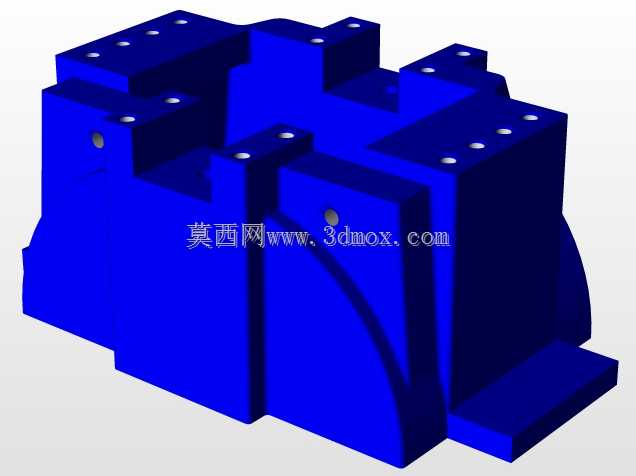

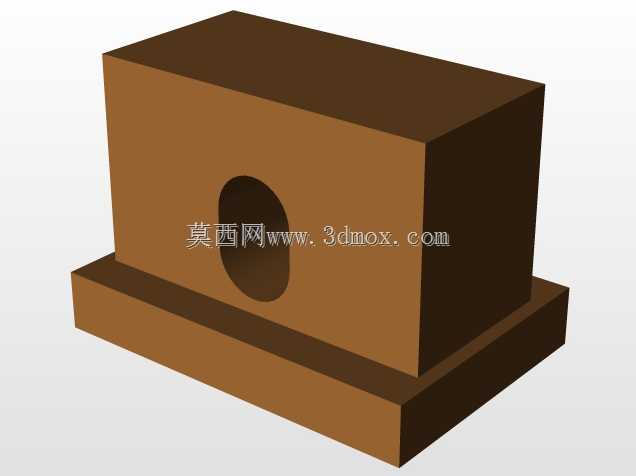

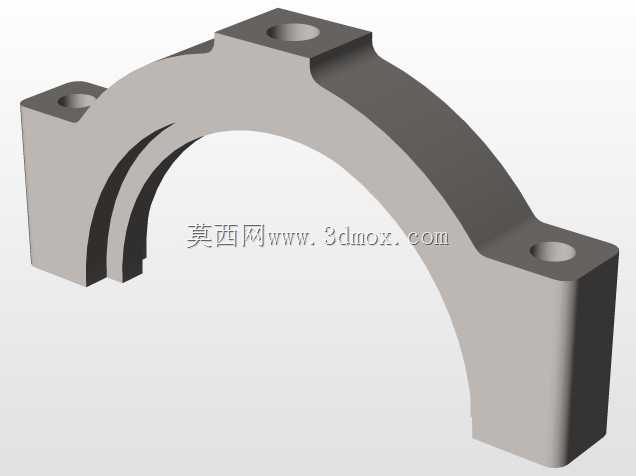

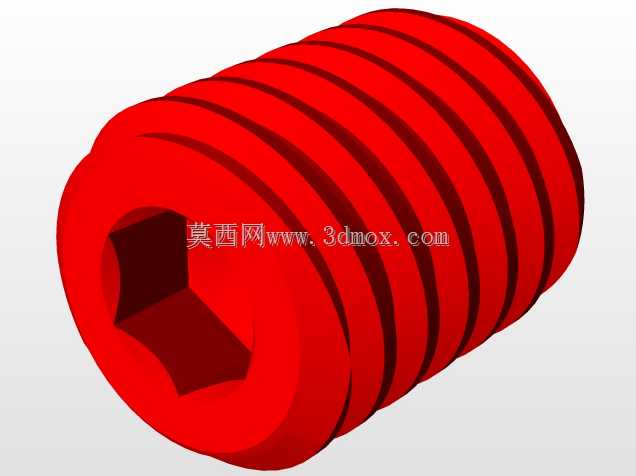

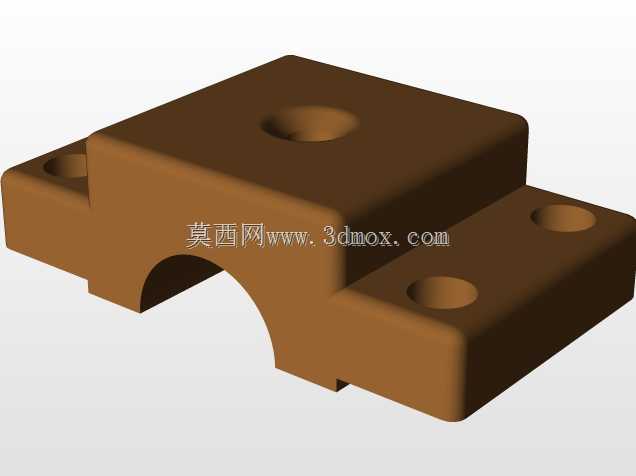

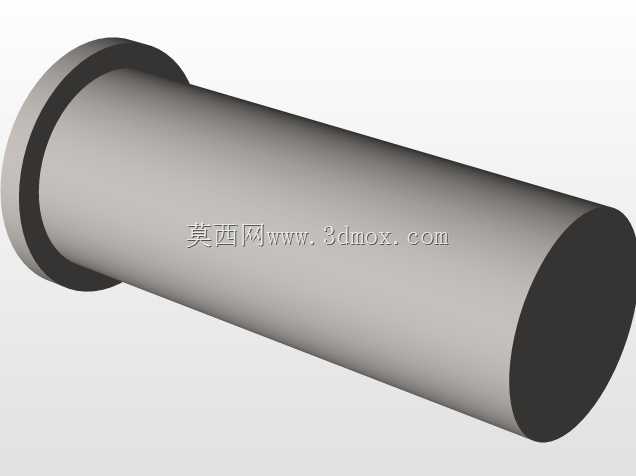

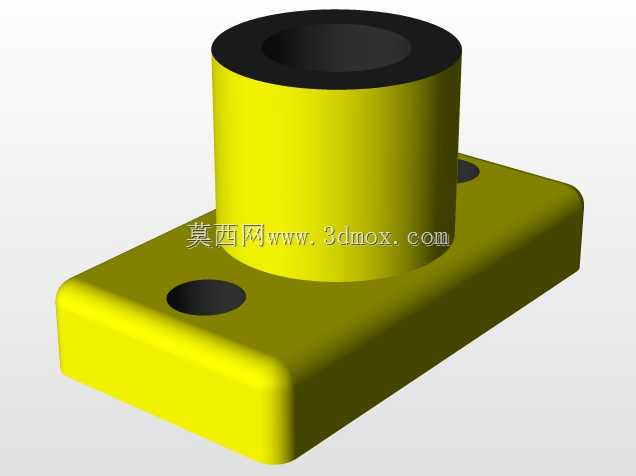

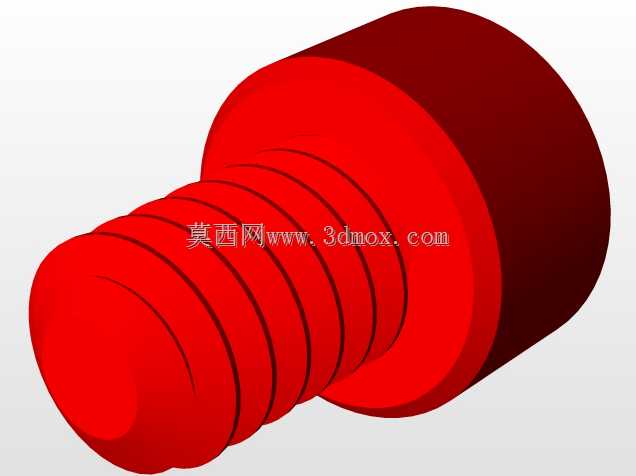

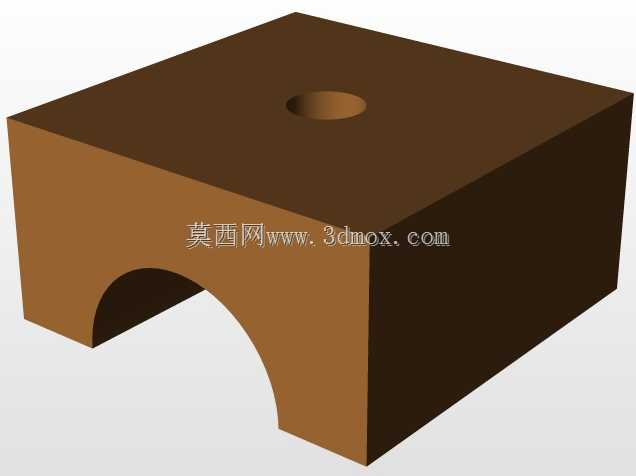

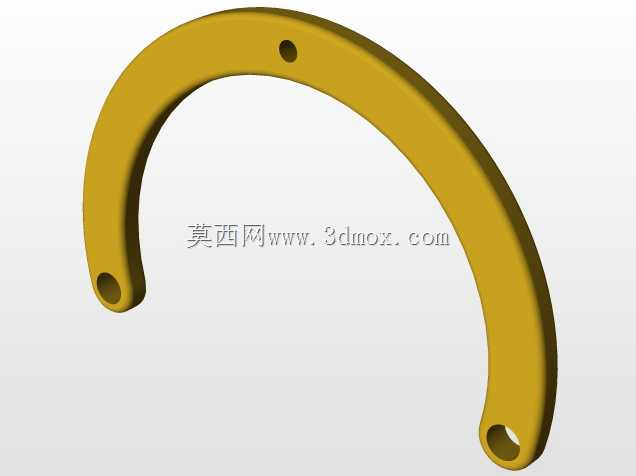

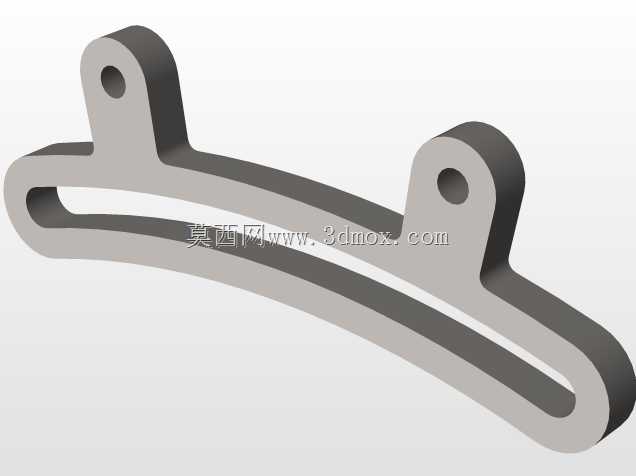

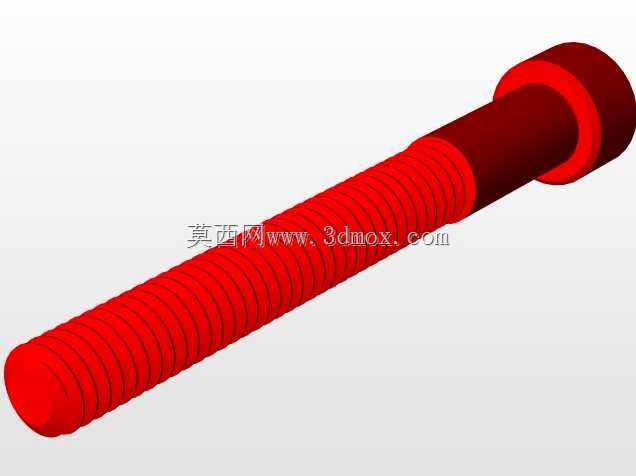

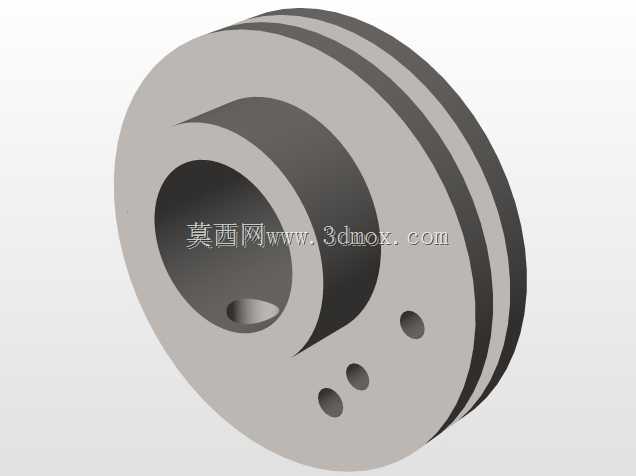

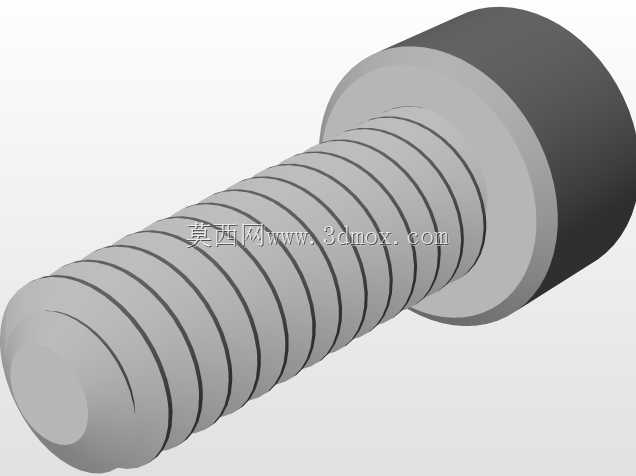

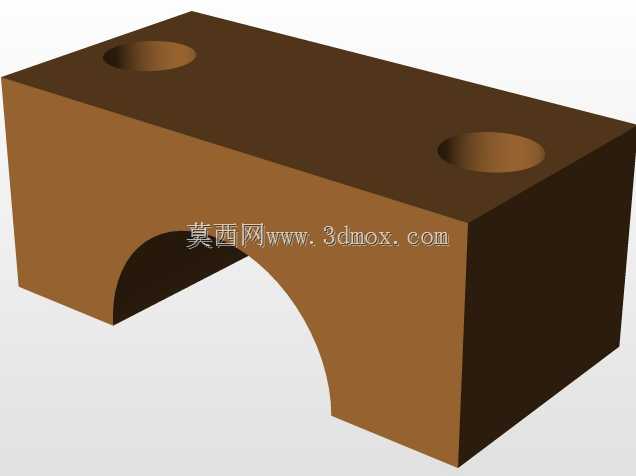

这款立式单缸往复式蒸汽机，是经典外燃式动力转换设备的精细化结构设计，可应用于教学演示场景、复古动力装置复刻、小型蒸汽动力实验平台搭建，也可作为热能动力工程专业的结构认知教具，帮助学习者直观理解外燃动力循环的机械实现逻辑，同时也适配小型蒸汽动力爱好者的改装、展示需求，能够将蒸汽的热能通过机械结构转换为旋转机械能输出。从实际用途来看，该结构完整还原了立式蒸汽机的核心工作逻辑，可通过外接蒸汽源实现连续运转，带动配套的小型发电机、水泵或者演示负载完成动力输出，清晰展现蒸汽膨胀做功、配气切换、动力传递的完整流程，区别于简化的演示模型，该设计保留了完整的配气调节、曲柄飞轮、机身支撑结构，具备真实可动的机械逻辑。在功能特性上，设计采用立式单缸布局，上部为气缸与配气阀组集成结构，黄色阀组模块整合了进排气控制与滑阀配气结构，红色气缸盖设置了密封连接法兰，可匹配标准蒸汽管路接口；中部为机身立柱与连杆传动区域，通过十字头结构连接活塞杆与曲柄连杆，将活塞的直线往复运动转换为曲轴的旋转运动；侧部配置大直径飞轮，利用飞轮的转动惯量平稳曲轴输出扭矩，克服往复运动的死点问题，保障运转连续性；下部蓝色机身作为整体承载基座，集成了曲轴安装腔与安装固定孔位，可将整机稳固安装在实验台架或者配套底座上。设计思路上，优先保障结构的可动性与装配合理性，所有运动部件均预留了合理的配合间隙，配气机构与活塞的运动相位经过匹配校准，能够按照正确的时序完成进排气切换，避免出现运动干涉；机身采用一体化支撑结构，将气缸安装位、曲轴轴承位、连杆运动空间整合在同一基座上，保障整体装配的同轴度与结构刚度，同时外露的连杆、阀杆、调节手柄结构，能够直观展示蒸汽机的调节逻辑，可通过外部手柄调整配气相位，改变进气时长与输出功率。从安装边界来看，整机采用立式布局，底部基座设置有对称的固定安装孔，安装时需预留飞轮侧的旋转空间，以及上部气缸的蒸汽管路连接空间，侧向的配气调节机构需预留操作空间，整体重心沿机身立柱垂直分布，安装后稳定性较好，适配水平台架的固定安装需求，各管路接口、运动部件的位置布局合理，便于日常的调试、维护与结构观察。
