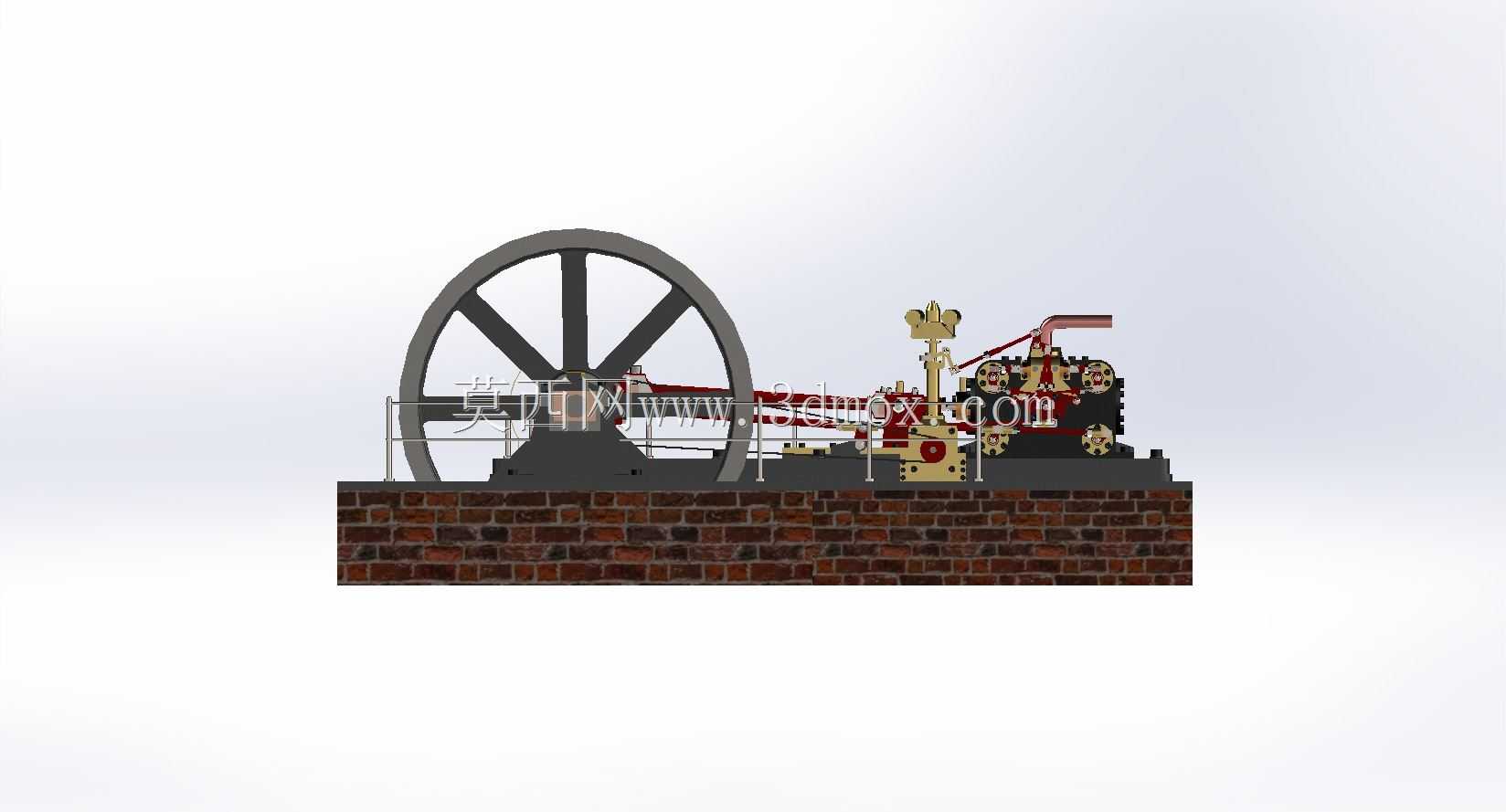

CORLISS型单缸卧式高压蒸汽机结构设计

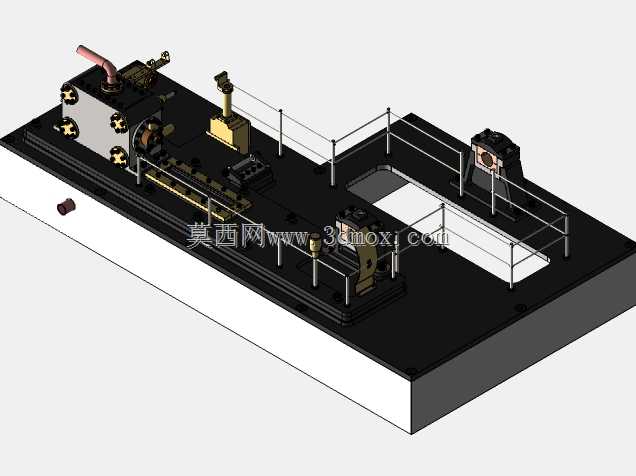

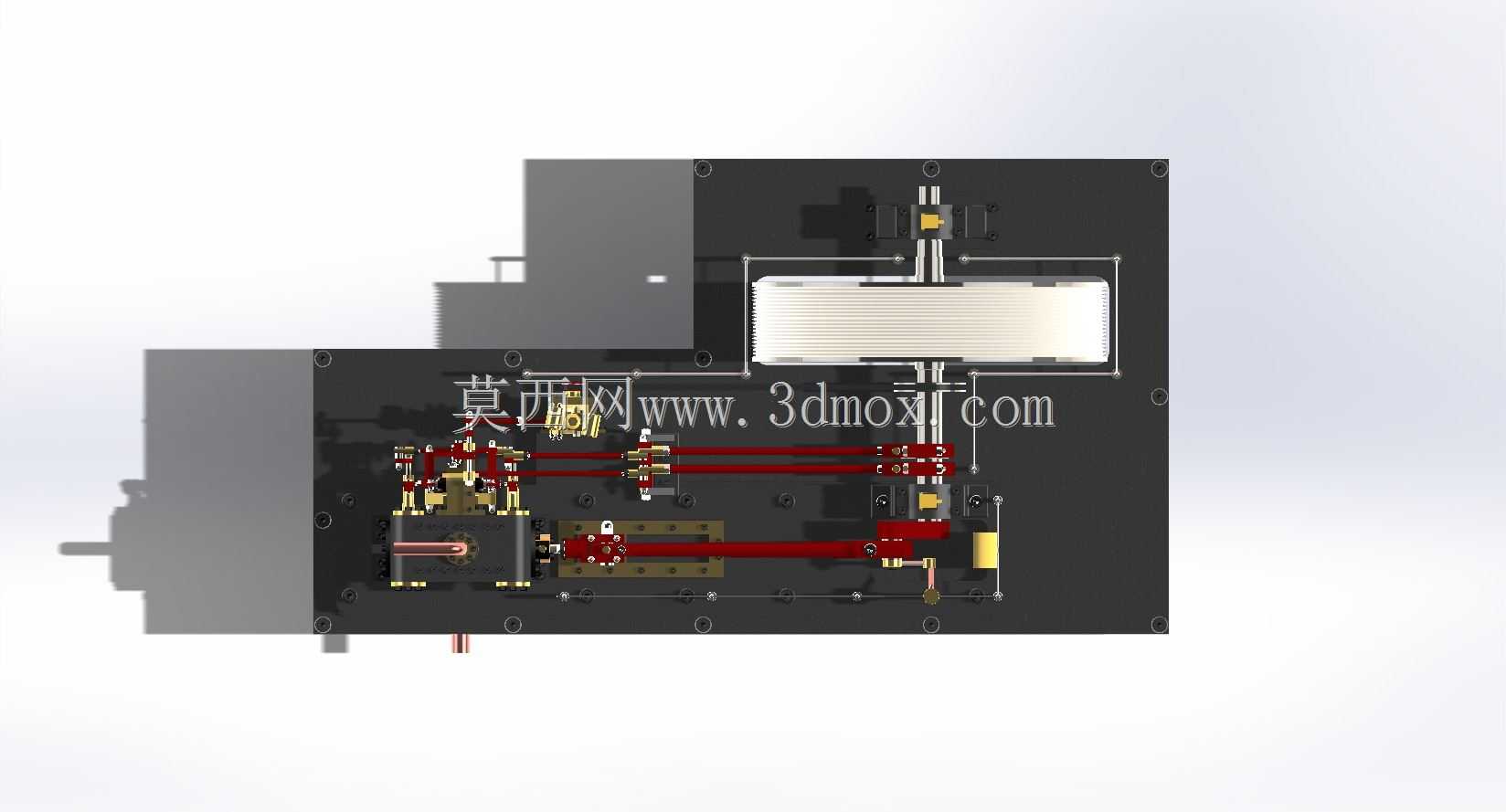

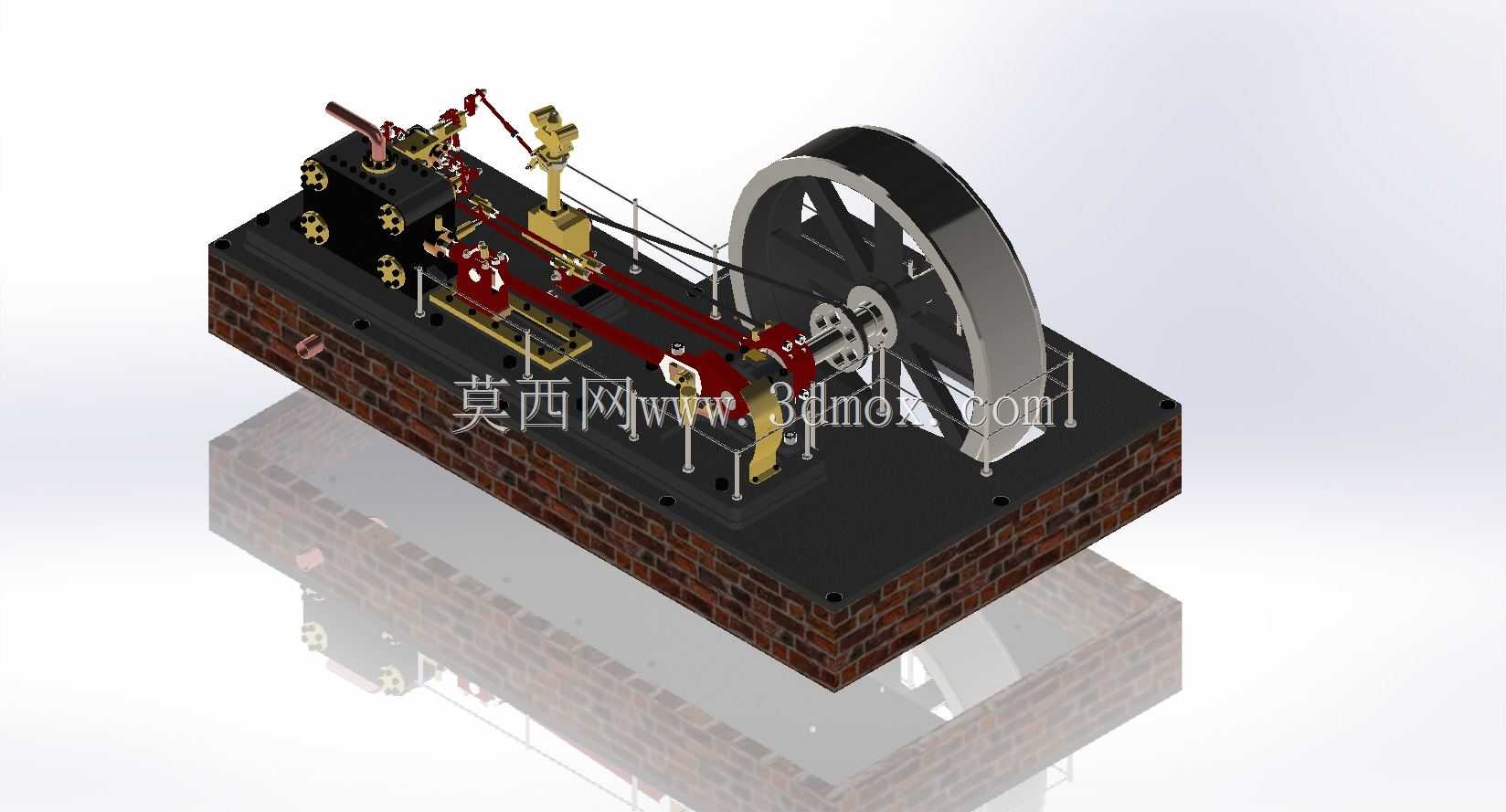

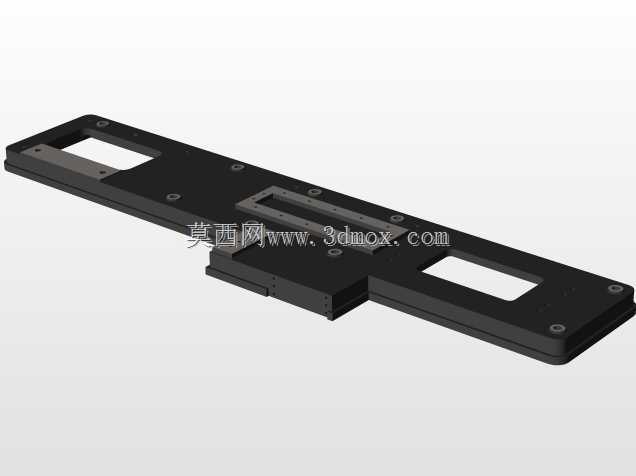

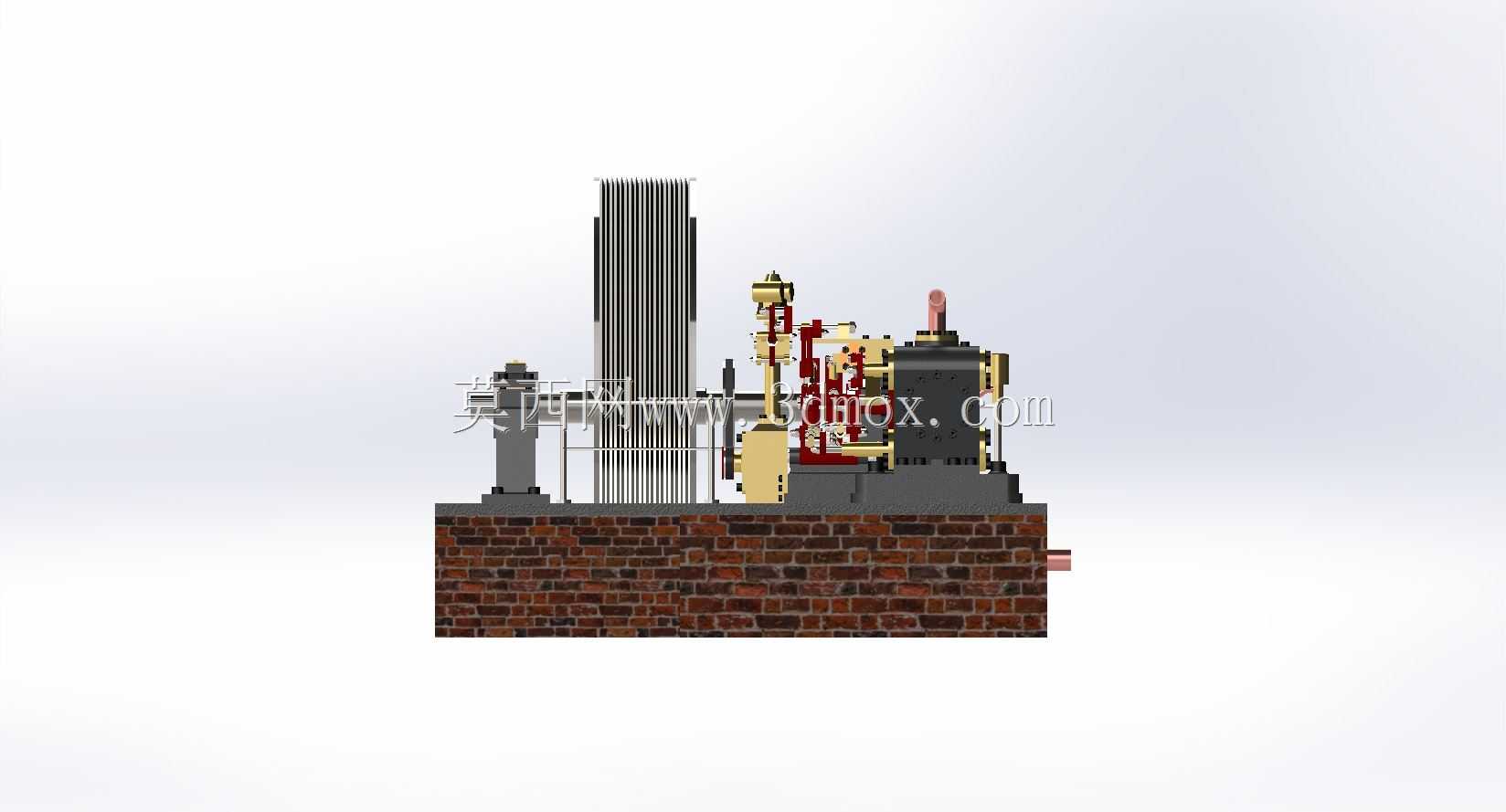

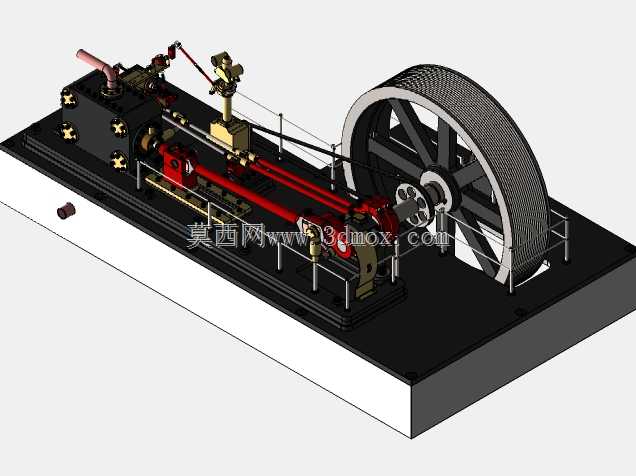

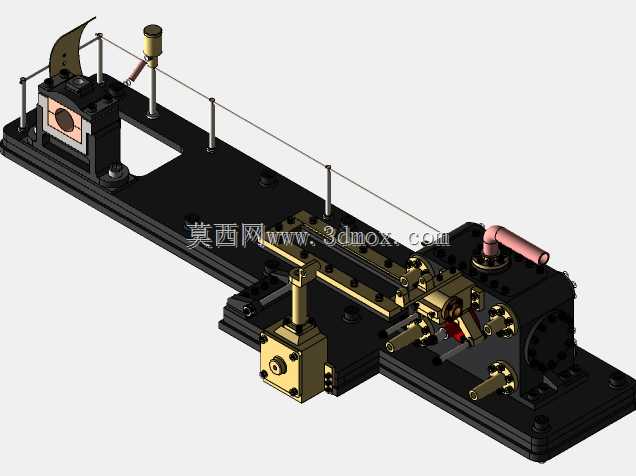

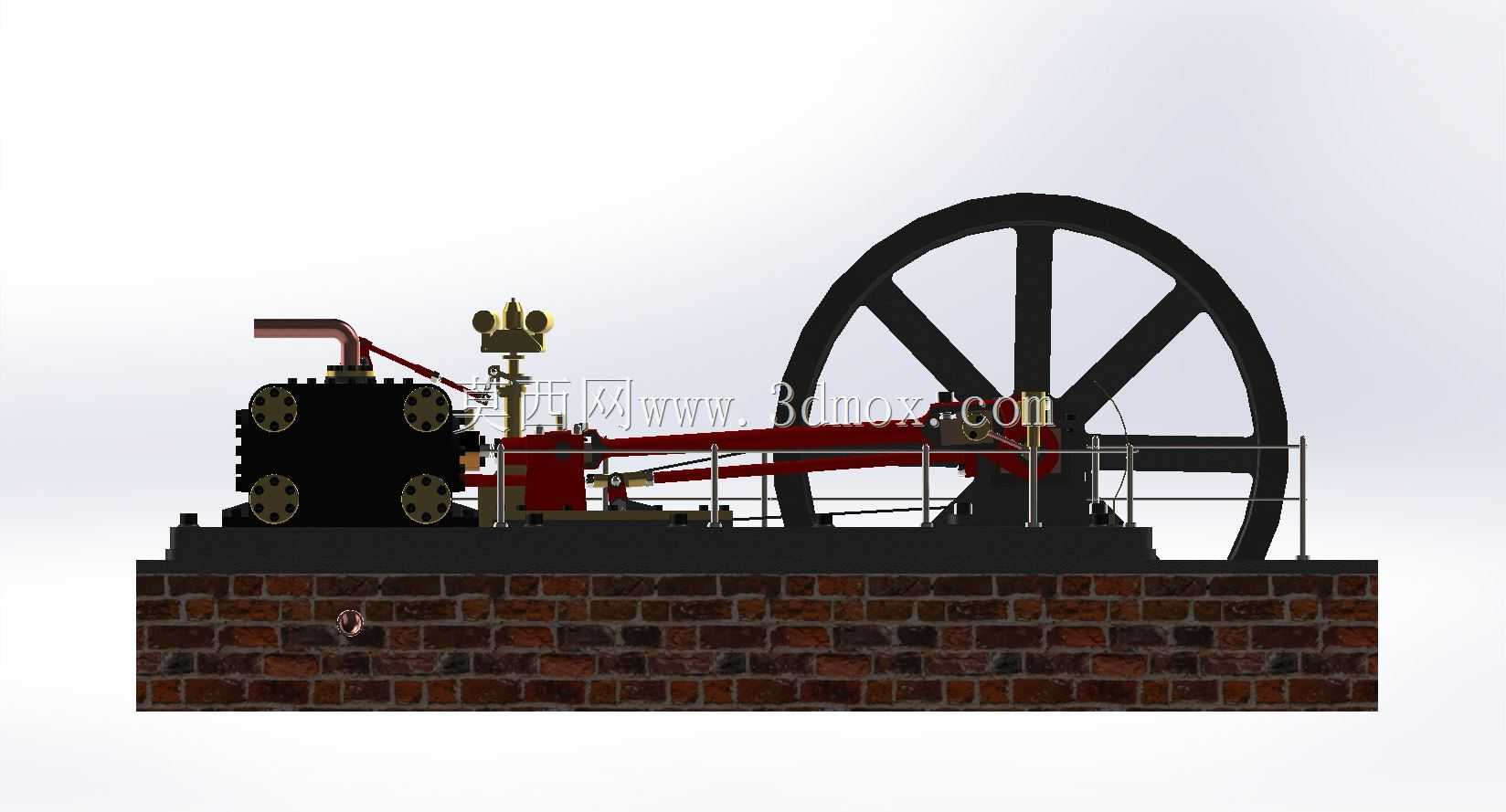

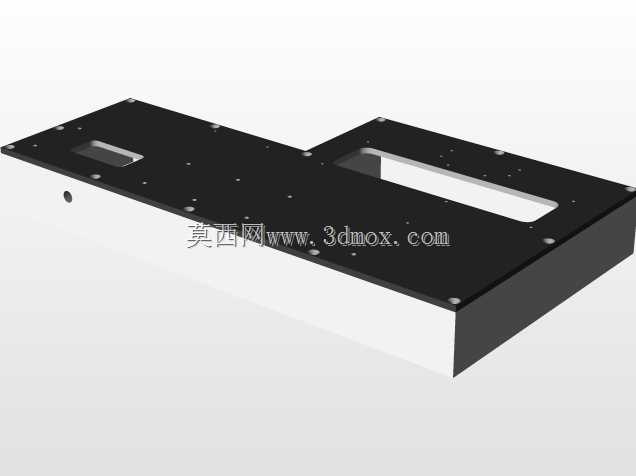

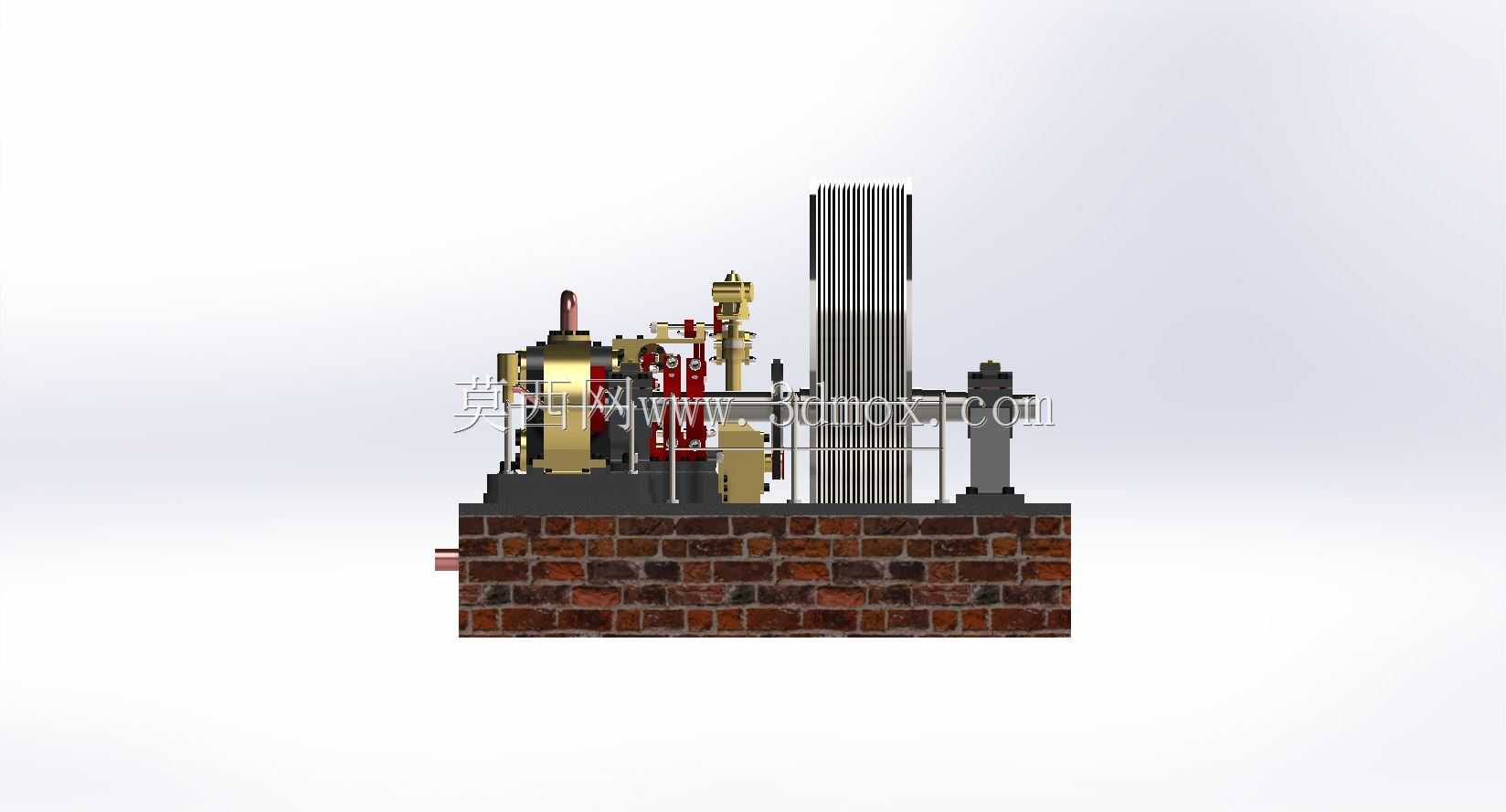

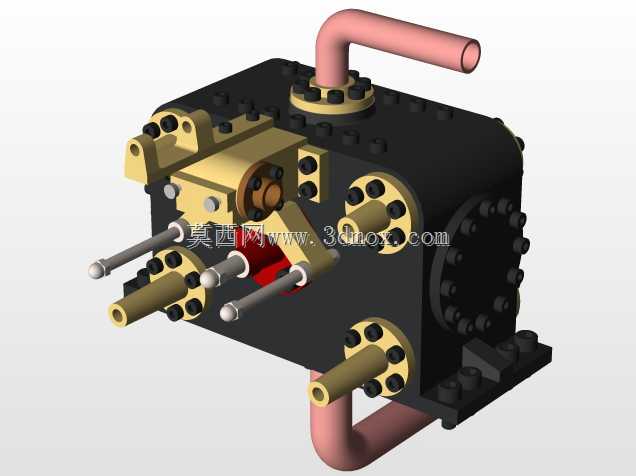

这款单缸卧式高压蒸汽机，是早期工业动力场景中应用广泛的核心动力输出设备，曾在工厂生产线驱动、小型船舶动力供给、矿区作业设备牵引等场景中承担核心动力源角色，依靠高压蒸汽的膨胀做功将热能转化为旋转机械能，为各类需要稳定低速大扭矩输出的作业场景提供持续动力。从实际用途来看，该设备适配需要恒定扭矩输出、对转速稳定性有一定要求的作业场景，相比立式蒸汽机，卧式布局的结构重心更低，运行过程中的整机振动幅度更小，能够在长时间连续运转的工况下保持更稳定的工作状态，适合固定工位的长期动力部署。在功能特性上，该机型采用CORLISS式配气结构，通过独立的进排气阀组控制蒸汽的进出时序，能够精准匹配活塞不同行程阶段的蒸汽供给量，减少蒸汽的无功损耗，提升整体的热功转换效率；单缸的结构设计简化了整机的管路布局与部件数量，降低了日常运维的复杂度，高压蒸汽的进汽路径经过优化，能够让蒸汽在缸内充分膨胀做功，减少排汽阶段的余压损失。从设计思路来看，整机采用卧式对称布局，将汽缸、活塞连杆组件、阀组控制机构、飞轮端统一布置在同一安装基座平面上，核心做功部件沿水平方向排布，既降低了整机的安装高度要求，也方便运维人员对各个部件进行检修操作；配气控制机构与连杆传动组件采用同侧布置的设计，缩短了传动链路的长度，减少了传动过程中的动力损耗，同时各个管路接口预留了充足的操作空间，方便后期的管路连接与密封维护。在外形尺寸与安装边界上，整机沿动力输出轴方向的长度适配常规工业厂房的设备安装间距，宽度方向预留了阀组操作与部件检修的侧向空间，基座上的安装固定点位采用对称分布设计，能够匹配通用的混凝土设备基础安装要求，安装时只需保证基座平面的水平度，即可让整机的传动部件保持良好的对中状态，避免运行过程中出现偏磨问题；设备的排汽接口、进汽接口都布置在机身的侧上方，对接外部蒸汽管路与排汽管路时不会与基座安装结构产生干涉，整机的外围运动部件都预留了安全防护的安装空间，能够在后期加装防护外壳，满足作业现场的安全操作要求。
