铣床用可调式斜面定位压紧工装

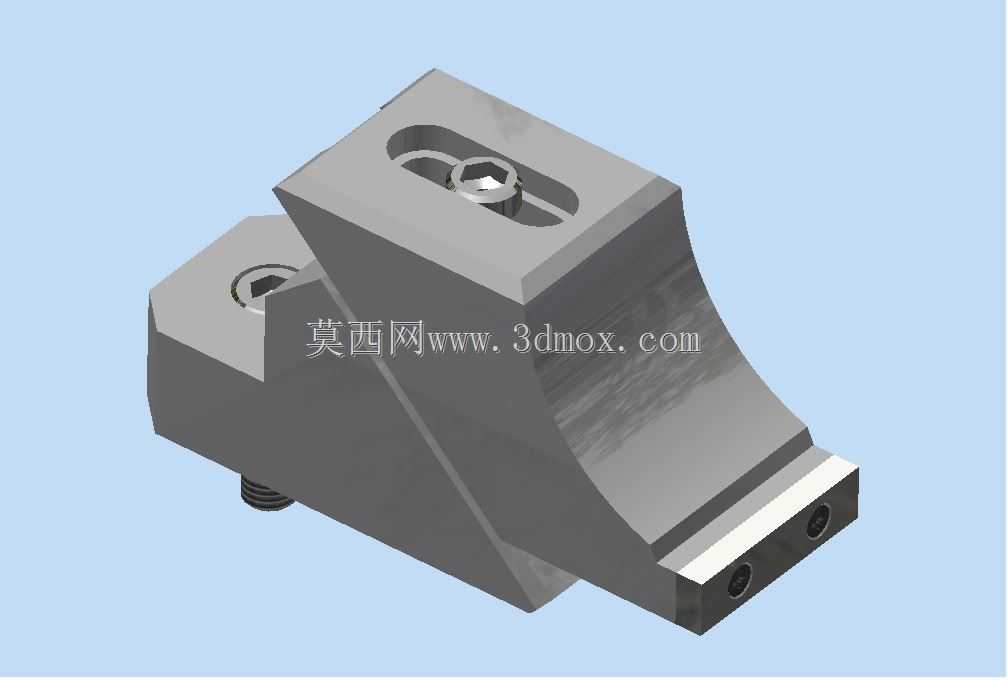

该可调式斜面定位压紧工装是铣床加工工序中常用的专用定位夹紧部件，主要应用于中小批量异形结构件、带斜面安装基准工件的铣削加工场景，可在立式铣床、卧式铣床的工作台T型槽上完成快速装夹固定，替代传统繁琐的多块压板叠加装夹方式，大幅缩短工件装夹找正的辅助时长，提升铣削工序的加工效率与装夹稳定性。从实际用途来看，这款工装可针对带30度至60度斜面基准的机加工零件提供稳定的定位支撑与侧向压紧力，在铣削工件平面、键槽、侧向孔位时，能够抵消铣刀高速切削产生的径向与轴向冲击力，避免工件在加工过程中出现位移、振颤问题，保障加工尺寸精度与表面粗糙度符合工艺要求。在功能特性上，工装采用分体式组合结构，底部设置标准螺柱可直接嵌入铣床工作台的T型槽内完成基座固定，斜向滑块部分可沿基座的斜面导轨做线性滑移，通过顶部的内六角调节螺栓可精准控制滑块的压紧行程，适配不同厚度、不同斜面角度的工件装夹需求；滑块前端设置带两个定位销孔的压接端面，可根据工件外形更换不同结构的压头，实现点压紧、面压紧等多种压紧模式，压接端面做了淬火硬化处理，长期反复压紧使用不会出现压痕变形，延长工装的整体使用寿命。从设计思路层面，这款工装摒弃了传统焊接式压紧结构的不可调缺陷，采用模块化可拆分设计，基座与滑块的配合斜面做了精密磨削加工，配合间隙控制在0.02mm以内，既保证滑块滑移顺畅无卡滞，又避免间隙过大导致装夹刚性不足；调节螺栓采用细牙螺纹设计，微调精度可达0.1mm，能够精准控制压紧力大小，既防止压紧力过小导致工件松动，又避免压紧力过大造成薄壁工件装夹变形。在外形尺寸与安装边界上，工装整体采用紧凑化结构设计，基座底部安装螺柱为铣床通用的M12标准规格，可适配绝大多数常规铣床的工作台槽距，整体安装后占用工作台面积不足100*80mm，可在工作台面上同时布置多组该工装完成大型异形工件的多点装夹，不会与铣刀主轴、走刀路径产生干涉；工装整体高度控制在70mm以内，可满足铣床主轴的最低加工行程要求，针对小型工件加工时也不会出现刀具行程不足的问题，适配性极强。
