两指夹持式机械臂末端执行器结构设计

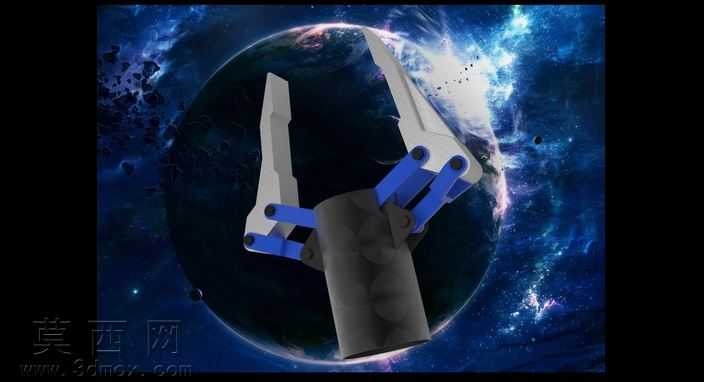

本作品为两指开合式机械臂末端夹持执行器，采用SolidWorks完成全参数化三维建模，整体结构围绕紧凑化、轻量化的夹持作业需求展开设计。建模阶段遵循自底向上的装配逻辑，首先完成基座、指节连杆、铰接销轴、传动连接件等独立零件的特征建模，每个零件均严格按照机械加工的工艺逻辑绘制草图，通过拉伸、切除、倒角、圆角等基础特征完成实体构建，对铰接配合面、传动接触面等关键部位做了公差预留的特征处理，确保后续装配环节的干涉检查能够准确反映实际装配状态。装配过程中对所有旋转铰接位置添加了同轴心、重合等标准配合约束，完整还原夹爪开合的运动自由度，可直接在软件内完成开合行程的运动仿真，验证指节运动过程中无结构干涉，开合角度范围能够适配常规尺寸的工件夹持需求。材质与渲染层面，主体承载基座采用哑光深灰硬质合金材质表现，突出结构的厚重感与承载强度；指节传动臂采用亮蓝色工程塑料材质搭配银灰色金属切削刃面，通过色彩区分不同功能的结构部件，蓝色连接件直观展现传动连杆的布局逻辑，银灰色指面突出夹持接触部位的耐磨金属属性；渲染阶段添加了柔和的环境漫反射光源，对金属部件做了轻微的反射效果调整，塑料部件保留适度的哑光质感，整体渲染效果清晰区分各结构模块，便于直观理解夹爪的传动原理。结构设计上采用对称式双指布局，通过多组连杆铰接实现平行开合的夹持动作，传动路径短、夹持力传递直接，基座部分预留了与机械臂臂体连接的标准安装接口，可直接适配多数通用型工业机械臂的末端安装尺寸，指端的V型接触面设计能够适配方形、圆形等不同截面形状的工件夹持，兼顾夹持稳定性与适配范围。整体设计在满足夹持功能的前提下尽可能压缩了整体体积，减少末端执行器的重量负载，降低机械臂运动过程中的惯量影响，适合作为轻型搬运、分拣类机械臂的末端作业部件，模型完整保留了所有零件的建模特征与装配约束关系，可直接用于结构优化、工程出图或3D打印验证。
