平面关节型装配机械手结构设计

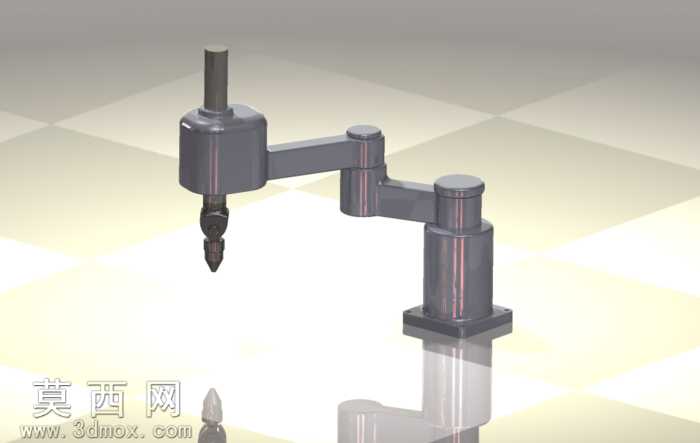

本作品为平面关节型装配执行机械手的三维设计成果，建模阶段依托参数化三维设计软件完成全结构的1:1比例搭建，从基座固定法兰开始，逐层完成立柱回转关节、大臂摆动关节、小臂摆动关节、末端执行器安装轴的结构绘制，每一处关节的转动副配合间隙、轴段直径、连接法兰的螺栓孔位都按照实际工业装配的公差要求进行参数设定，确保各部件之间不存在干涉问题，可直接用于后续的运动仿真验证。材质渲染阶段针对不同部件的工业应用属性赋予对应材质：基座与大小臂结构件赋予哑光磨砂金属材质，还原工业铸造铝合金臂身的真实质感，关节处的转动轴承部位赋予亮面镀铬金属材质，突出精密配合部件的加工光洁度，末端的执行夹头部位赋予硬质合金材质质感，区分工作端与结构臂的材质差异，地面场景搭配浅色系棋盘格地面，搭配柔和的顶光与侧光组合，渲染出的效果图能够清晰展现机械手的整体结构比例与关节连接细节，无过曝或暗部死黑问题，结构层次分明。设计思路上围绕平面内的装配作业需求展开，采用SCARA构型的经典布局，仅保留平面内两个回转自由度加上末端的升降自由度，既能够覆盖平面作业范围内的所有点位，又相比多关节串联机器人拥有更高的平面定位刚度，适配电子元器件装配、小零件上下料等常见的工业场景，各关节的驱动安装位都预留了标准的伺服电机与减速器安装空间，臂身内部预留了走线槽位，可容纳动力线与信号线的布设，末端执行器采用标准快换接口设计，可根据实际作业需求更换夹爪、吸盘、焊笔等不同的执行工具，整体结构紧凑，转动惯量分配合理，大臂小臂的长度比例经过优化，在保证作业半径覆盖需求的同时尽可能减小臂身伸展后的挠度，提升末端定位的精度。建模过程中对所有的圆角、倒角、退刀槽等工艺细节都进行了还原，没有出现无工艺结构的理想化直角块，所有的连接部位都按照实际的螺栓连接、过盈配合等装配关系进行约束，整体模型装配逻辑清晰，可直接导出为通用格式用于运动学仿真、有限元分析或者生产加工的参考。
