电动滑板精密数控长板桥悬挂支架

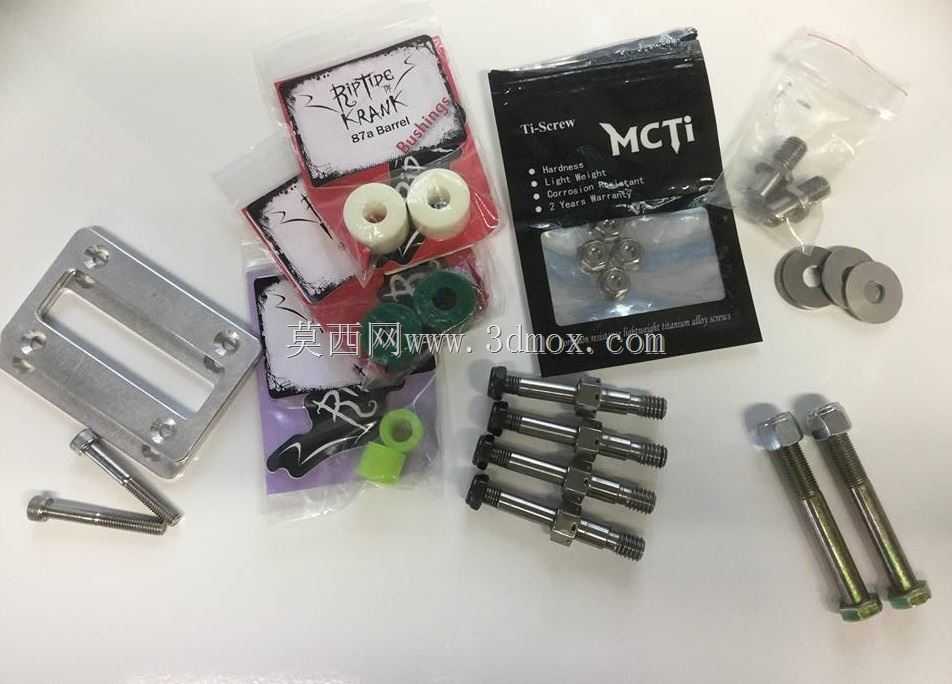

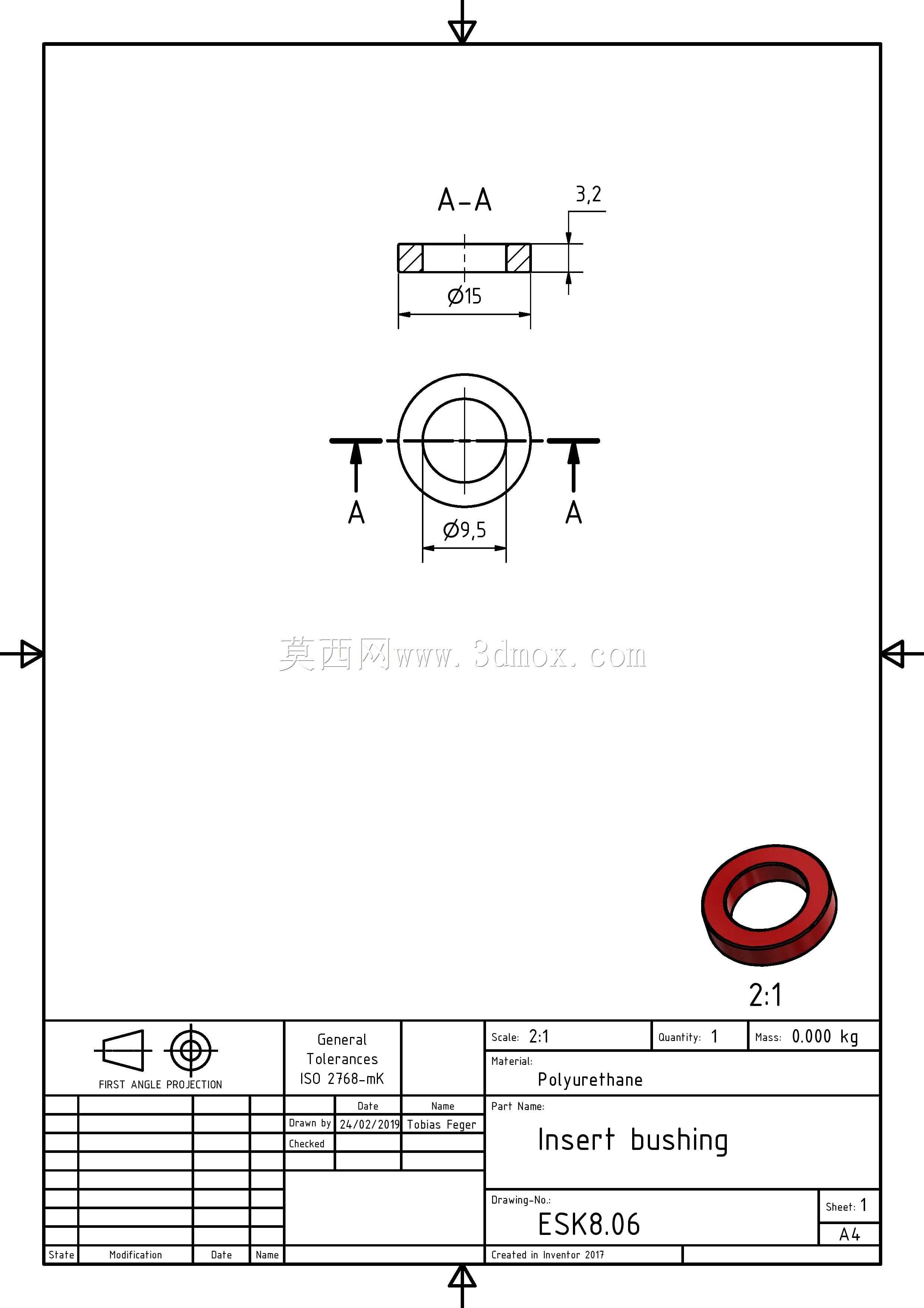

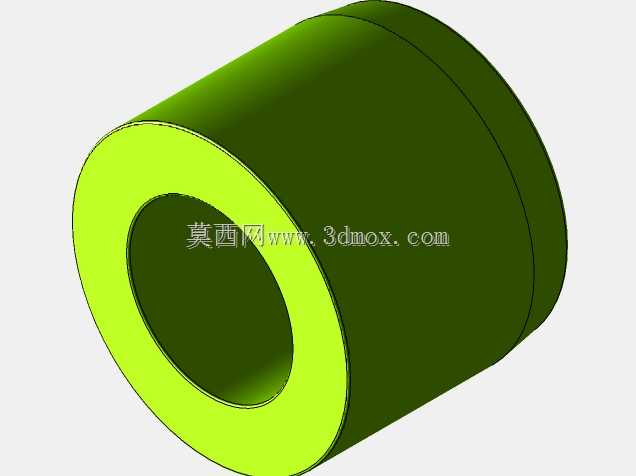

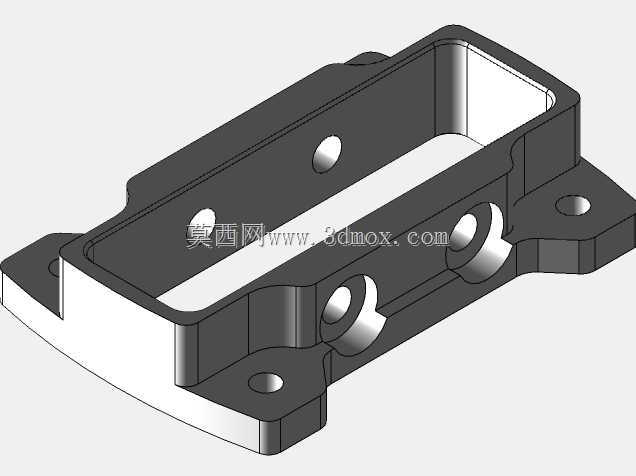

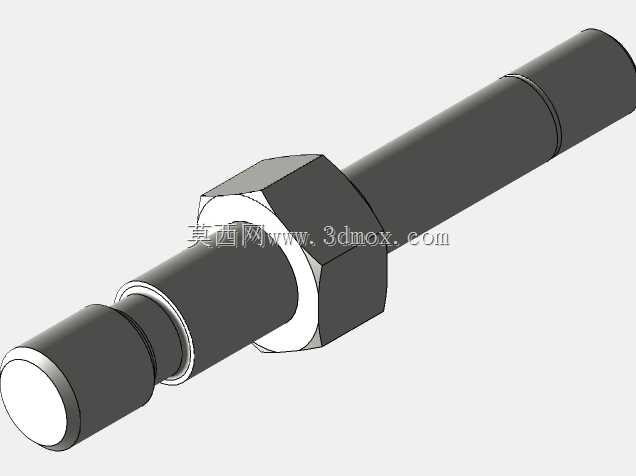

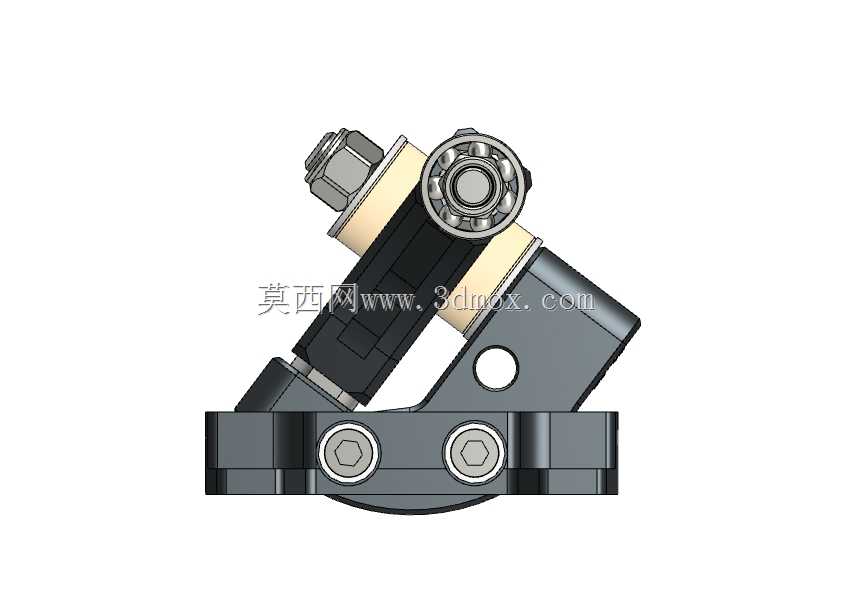

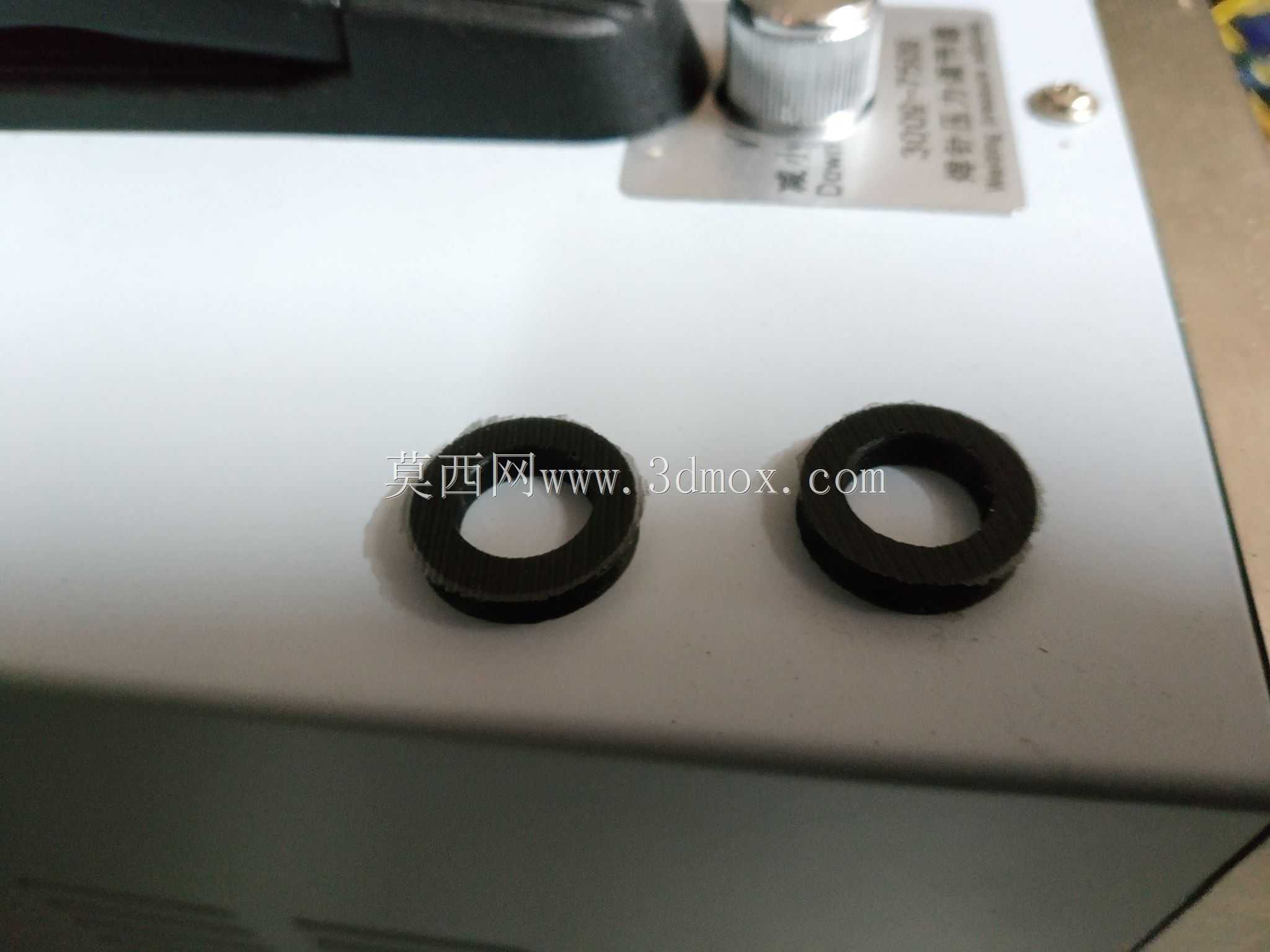

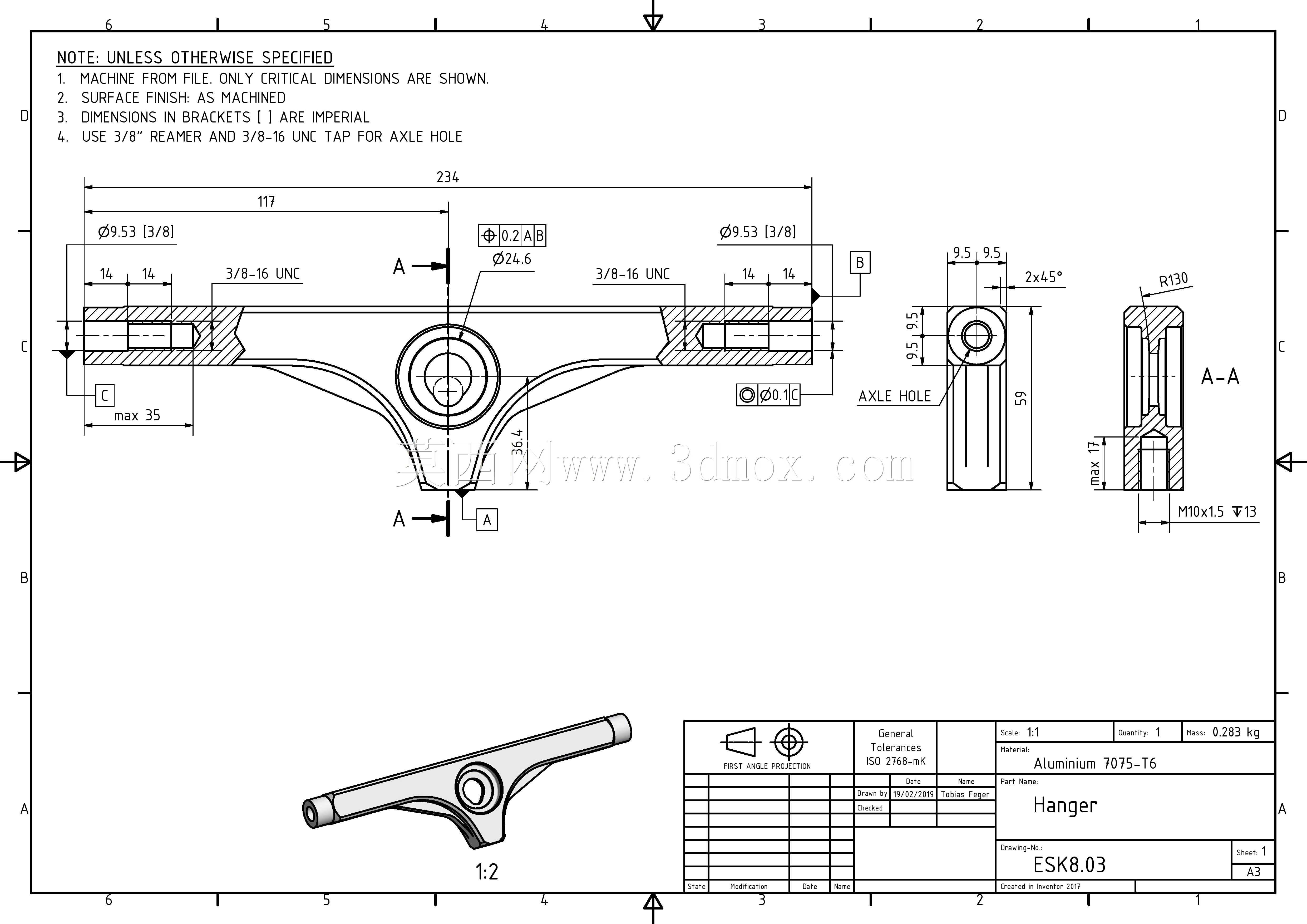

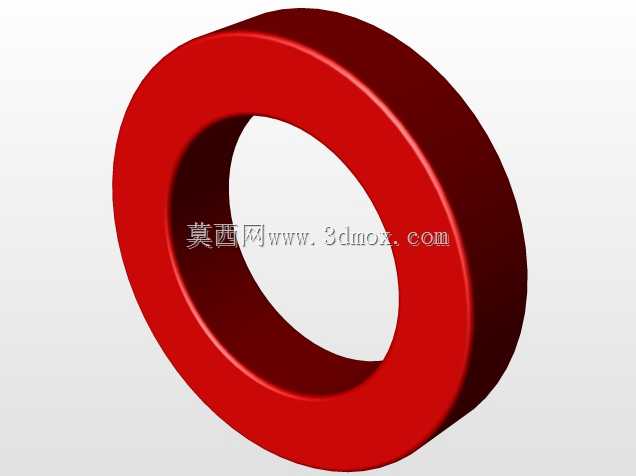

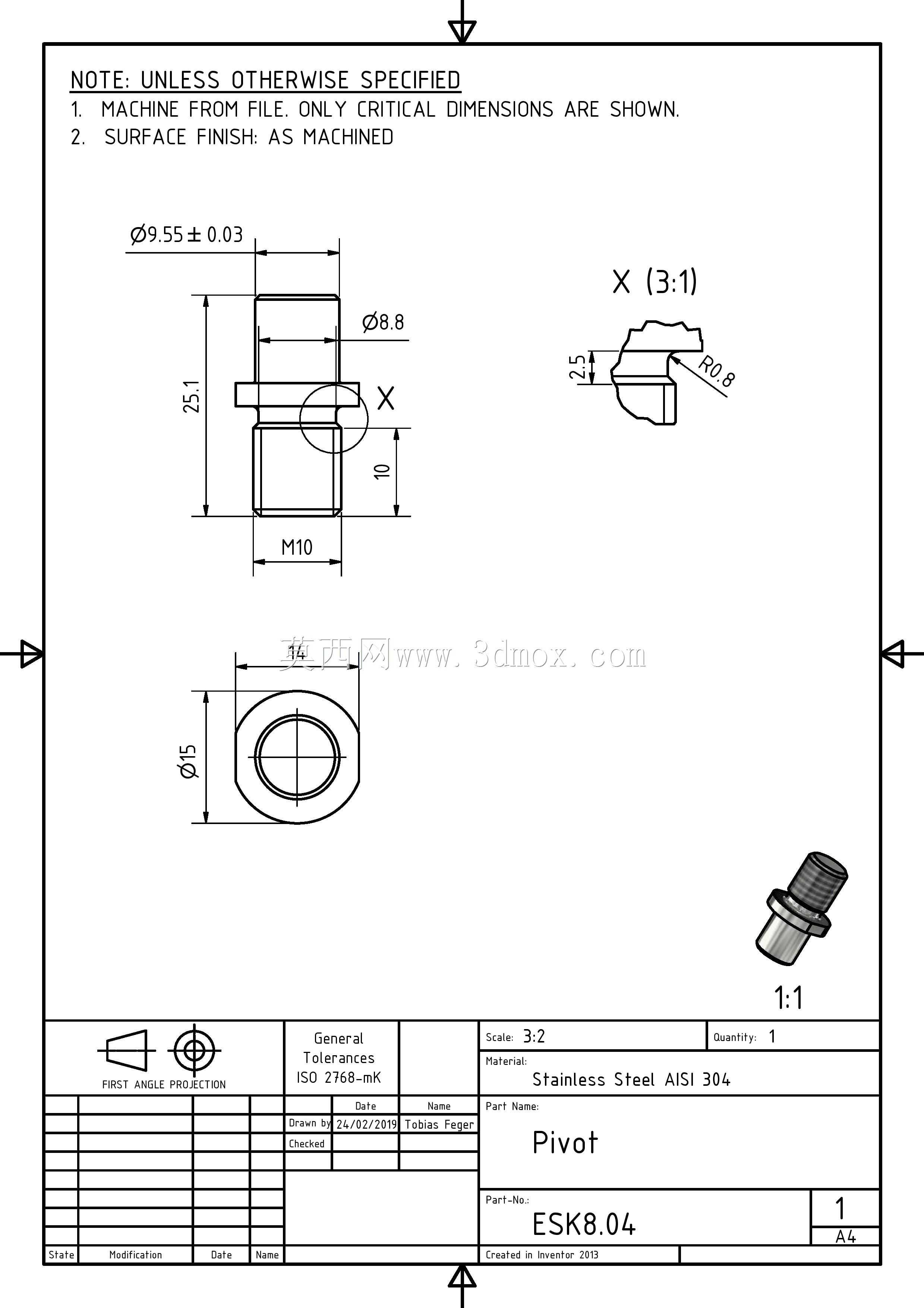

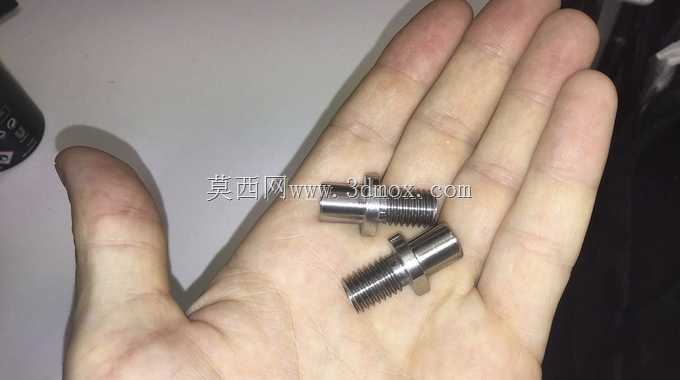

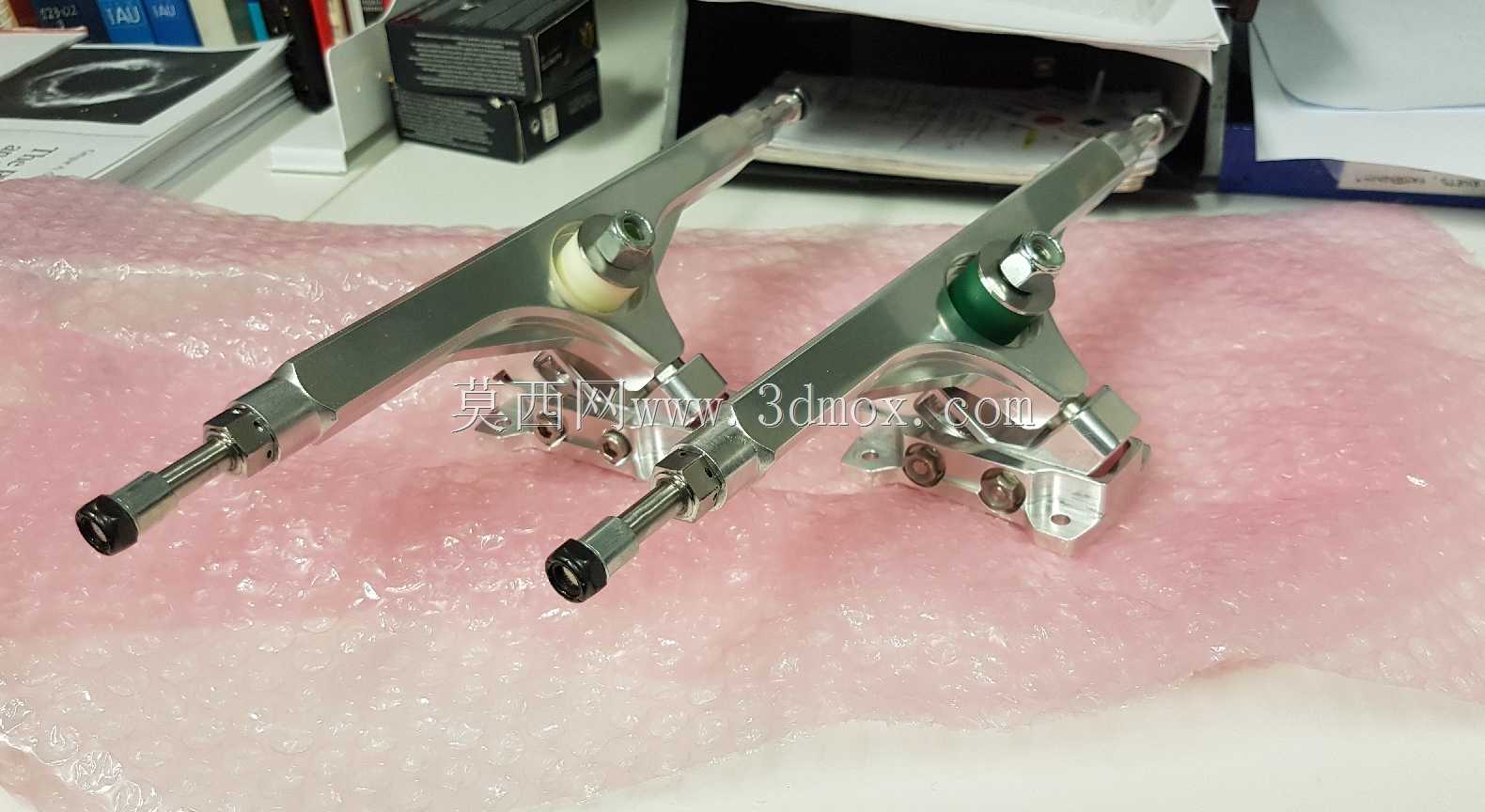

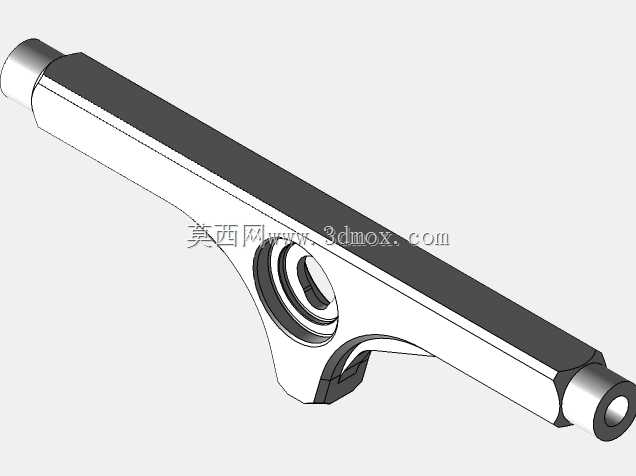

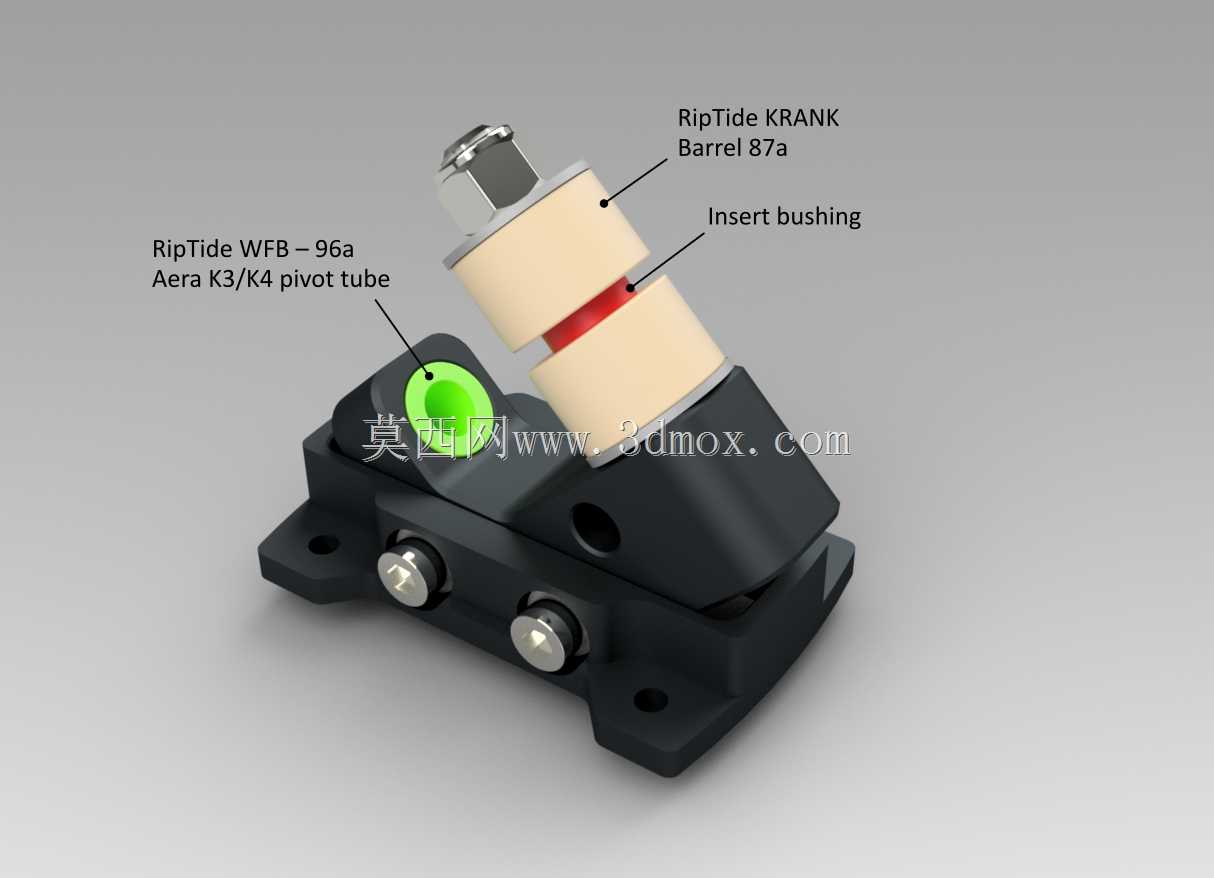

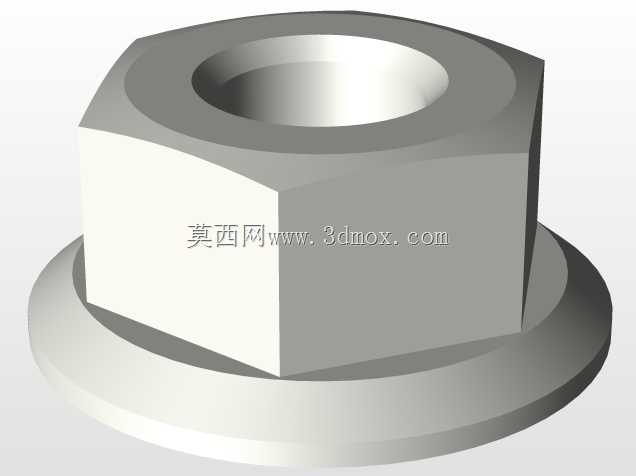

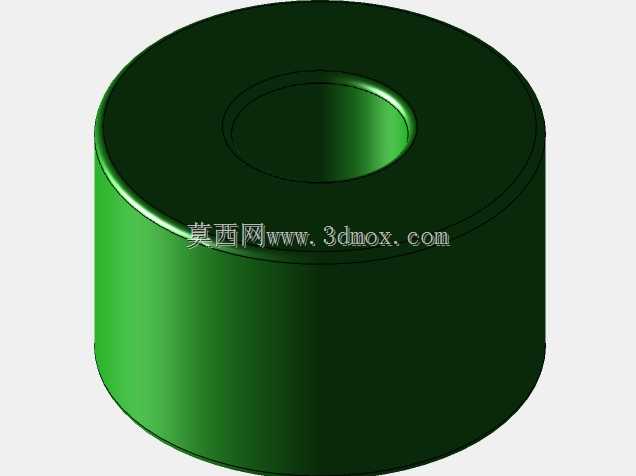

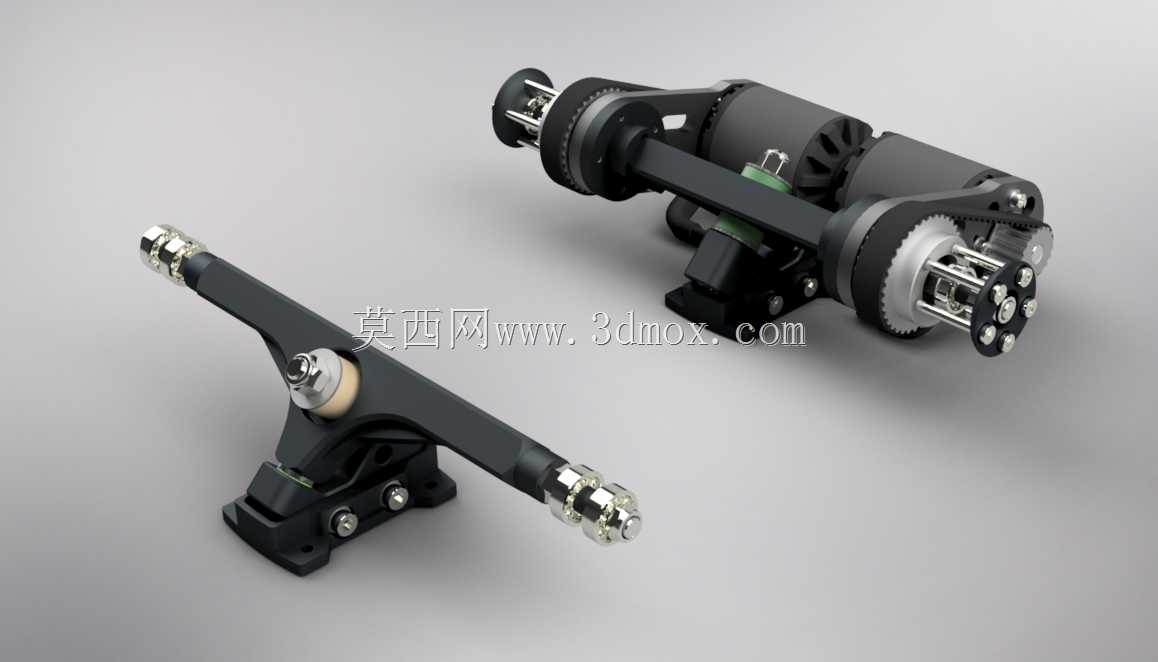

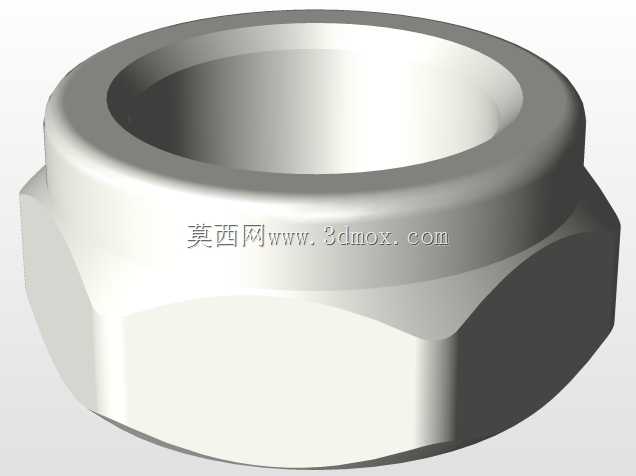

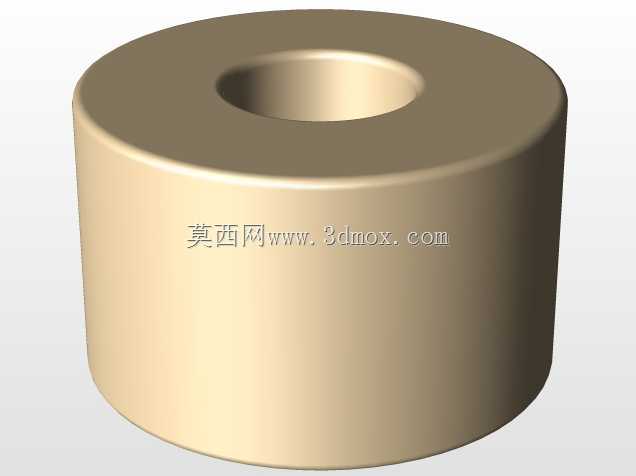

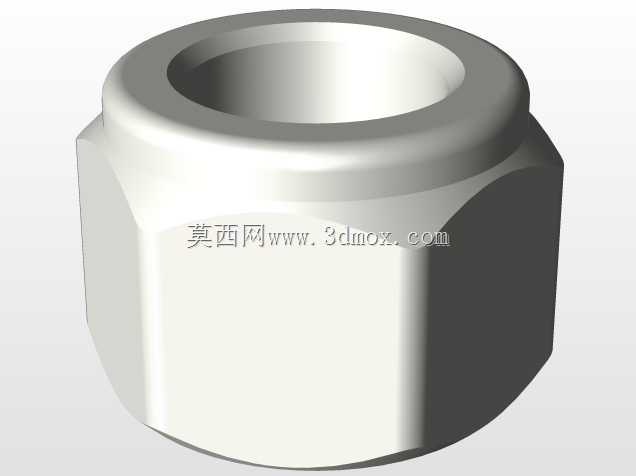

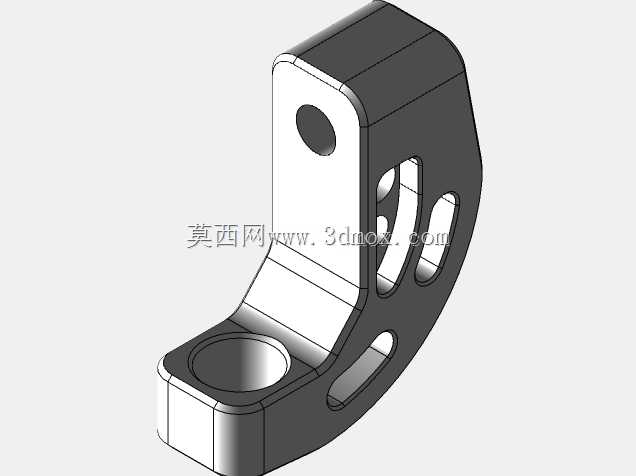

这款精密数控加工的长板桥悬挂支架，是面向高性能电动滑板、陆地冲浪长板等极限运动载具开发的核心承载传动部件，主要应用于高端定制电动滑板、专业速降长板、越野电动滑板的行走系统搭建，承担着连接滑板板面与轮组、传递驱动动力、缓冲路面冲击、保障转向灵活性的核心作用，是决定长板滑行稳定性、操控手感与动力输出效率的关键结构件。产品采用高强度铝合金作为主体加工材质，通过多轴数控精密加工成型，兼顾轻量化与结构强度，能够承受高速滑行、急转、跳跃落地带来的大载荷冲击，避免长期使用出现结构形变或断裂风险。支架适配234mm宽度的标准长板吊架安装位，可兼容15mm宽度的HTD5M正时皮带双驱动动力布局，适配常规规格的双无刷电机安装需求，标称基板安装角度为45度，同时支持在35度到54度的区间内灵活调整转向倾角，能够根据不同滑行场景的操控需求，适配速降、刷街、代步、花式动作等不同玩法的转向灵敏度与回正力矩要求。支架的底座安装高度范围为58.8mm至63.8mm，轴距偏移量控制在约+1.5mm的精度范围内，轮组安装位适配24.6mm直径的衬套与2.3mm直径的碟形刹车安装位，组装完成后卡车整体总宽度为317mm，能够兼容主流尺寸的长板轮组与板面安装孔位，无需额外打孔改装即可完成装配。设计过程中充分考虑了极限运动场景下的受力分布，对桥身受力集中区域做了加厚与圆弧过渡处理，搭配高精度的枢轴销、短轴节、锁紧螺母与定制聚氨酯衬套，既保证了转向过程的顺滑无虚位，又能有效过滤路面细碎震动，提升长距离滑行的舒适感。双电机同步带传动的安装位做了同轴度精度控制，能够保证皮带传动过程中不跑偏、不跳齿，降低动力传输过程的损耗，提升电动滑板的续航表现与动力响应速度，同时预留了碟刹安装位，可拓展机械刹车结构，进一步提升高速滑行的安全性能。
