星光Xpress Trius-SX694 CCD配套筒状结构件

在天文观测、工业高精度成像检测这类对光路稳定性要求极高的场景里，这类筒状结构件是CCD成像单元与前端光学镜头衔接的核心承载部件，日常作业中它既要承担光学组件的同轴定位作用，也要隔绝外部杂散光对成像靶面的干扰，同时还要为内部的滤光片、转接环等配件提供稳定的安装基准。做这个结构的三维设计时，最先要敲定的是两端的安装止口尺寸，一端要匹配Trius-SX694 CCD机身的安装法兰，止口的配合公差要控制在小间隙配合区间，既保证安装时能顺畅对位，又不会出现径向窜动影响光轴重合度；另一端要适配标准规格的天文摄影接口或者工业镜头接圈，接口处的螺纹精度要符合光学配件的通用标准，螺距偏差过大会导致接环锁紧后出现光轴偏斜，直接降低成像锐度。

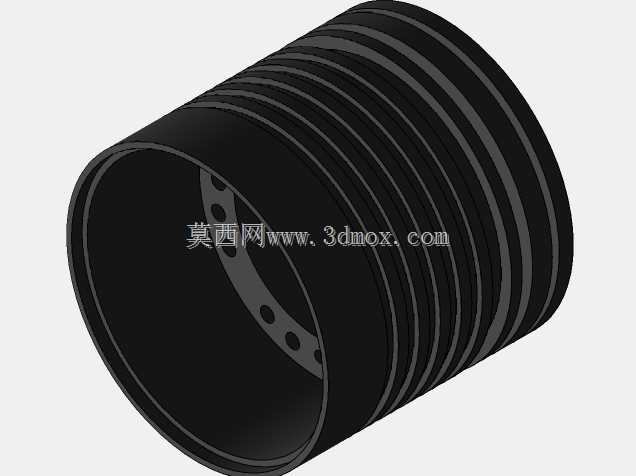

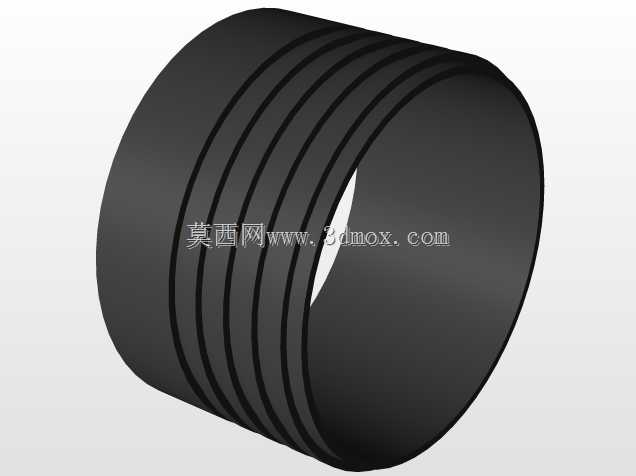

从结构外形来看，这个零件采用了等壁厚的圆筒主体设计，外壁设置了多道等距分布的环形凸筋，这些凸筋不是装饰性结构，一方面是提升筒身的径向抗形变能力，毕竟薄壁圆筒在加工或者受温度变化影响时容易出现圆度超差，多道环形筋能在不显著增加整体重量的前提下，把筒身的结构刚度提升40%以上，避免安装锁紧时筒身被夹变形挤压内部光路；另一方面这些凸筋也可以作为遮光罩的分段卡位，不同长度的遮光配件可以根据观测场景卡接在对应的凸筋位置，不用额外设计快拆结构就能实现遮光长度的快速调整。筒身内壁做了全哑光的消光处理结构设计，建模时特意把内壁设置成微糙的哑光面结构，避免光滑内壁产生的镜面反射把杂散光反射到CCD靶面上，形成影响成像质量的眩光或者鬼影。

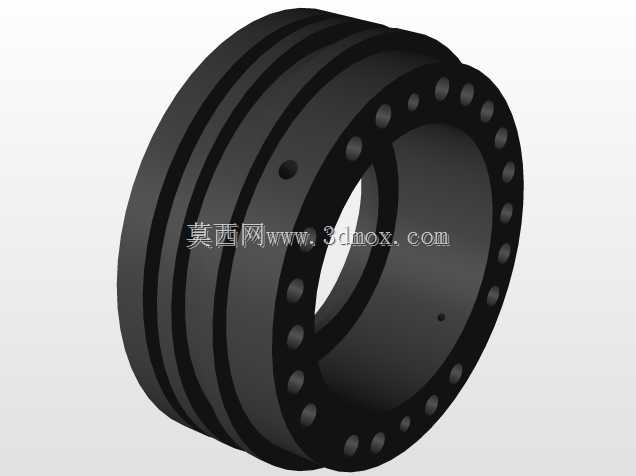

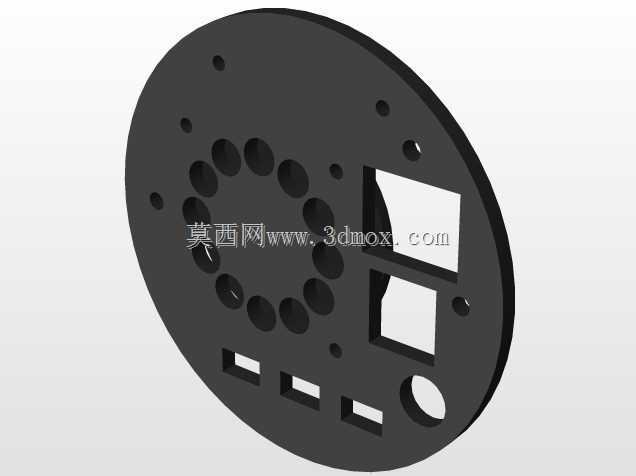

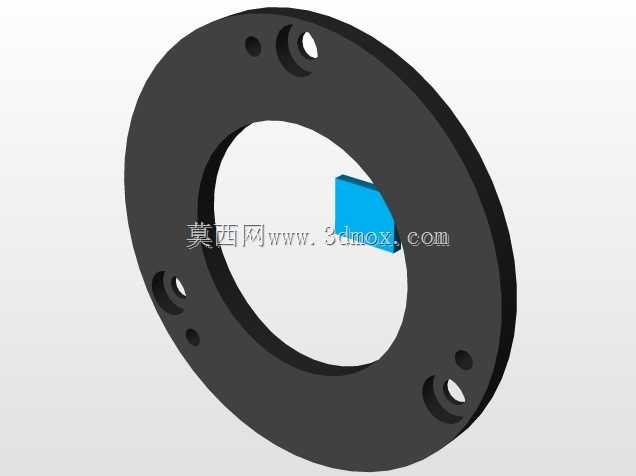

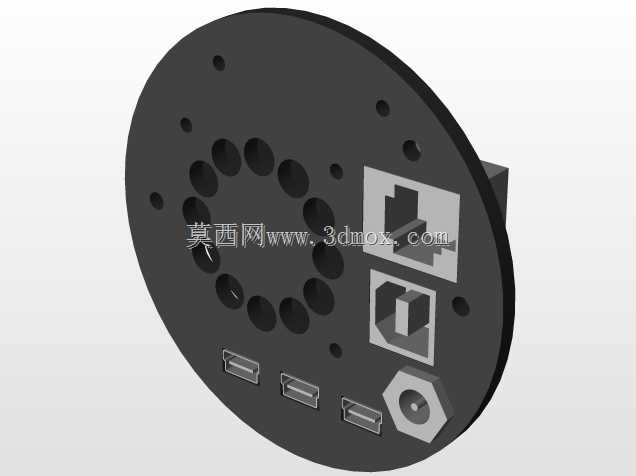

在安装边界的设计考量上，这个筒状零件的轴向总长度要严格匹配CCD靶面到前端接口的后截距要求，Trius-SX694这类大靶面制冷CCD的后截距参数是固定值，筒身长度的加工误差要控制在0.02mm以内，不然会出现前端镜头合焦困难、画面边缘分辨率下降的问题。筒身靠近CCD安装端的内侧，设计了一圈带均布安装孔的定位台阶，这些孔位是用来固定内置的滤光片轮或者防尘玻璃的，孔位的分度圆直径要和CCD机身的对应安装孔完全同轴，不然滤光片切换时会出现卡位偏差，导致滤光片不能完全覆盖靶面。筒身的外径尺寸要兼顾适配常用的天文望远镜调焦座夹持范围，不能做的过粗导致无法装入常规调焦座，也不能过细导致夹持时受力不均出现偏斜，外壁的环形凸筋外径比筒身主体大1.5mm左右，既不会影响调焦座的夹持，还能在意外滑脱时起到限位作用，避免整个成像组件从调焦座上滑落损坏CCD。

实际应用中，这个结构件还要兼顾一定的散热辅助作用，因为Trius-SX694 CCD带制冷功能，工作时机身会产生一定的温差，筒身的金属材质（建模时按照常用的铝合金材质设定壁厚和结构强度）可以把镜头端和CCD端的温度差做一定的传导均衡，避免低温制冷时筒身内部出现结露，所以建模时筒壁的厚度没有做的过薄，保证足够的热传导效率，同时内壁的消光结构也能吸附少量凝露，避免凝露直接滴落到CCD靶面或者滤光片上。设计时还特意在筒身的非安装面做了圆角过渡，没有尖锐的棱角，避免野外天文观测时安装操作划伤手，也减少应力集中导致的零件开裂风险。整个结构没有多余的复杂特征，所有的结构设计都围绕光路同轴、杂散光抑制、安装便捷性、结构稳定性这几个核心需求展开，没有为了外观增加不必要的曲面或者装饰结构，完全从光学成像设备的实际使用需求出发做结构排布，每一处尺寸设定都对应实际使用中的一个具体痛点，比如环形筋的间距是按照常用遮光罩的卡接宽度设定，安装止口的倒角角度是按照光学配件的安装导入角度设计，保证安装时不用刻意对位就能顺畅旋入锁紧。
