改进型GT设备电池防护外壳结构

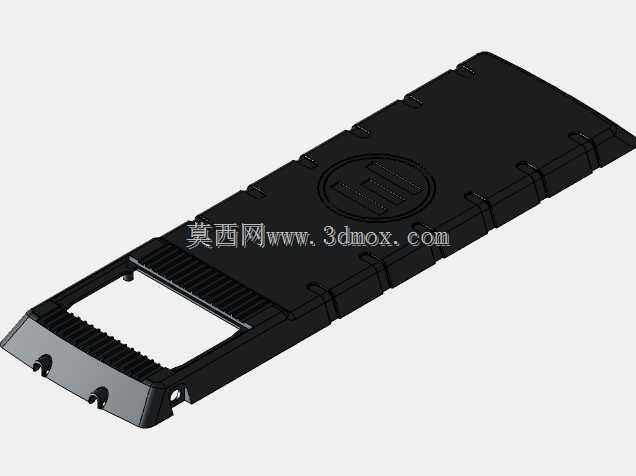

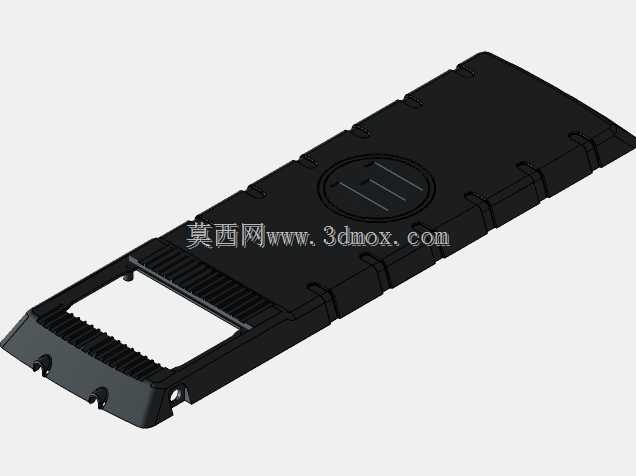

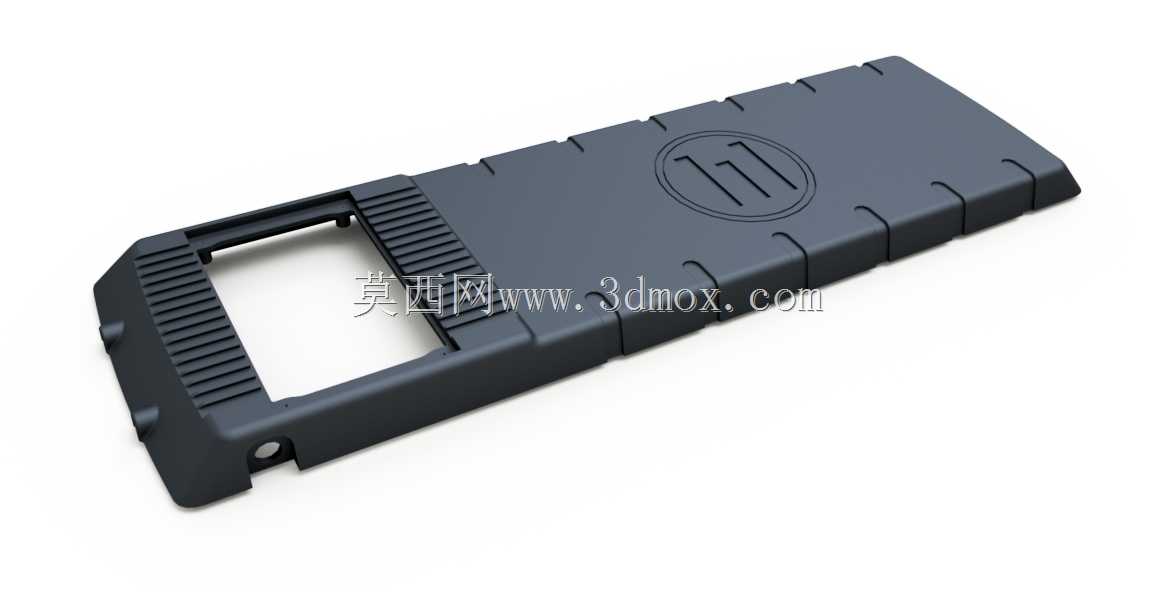

这款改进后的GT电池外壳，主要适配手持类工业检测设备、便携数据采集终端的内置供电模块防护需求，这类设备常被用于户外管线巡检、车间设备点检、现场测绘作业场景，作业过程中设备难免遭遇磕碰、跌落、手持汗液侵蚀、少量扬尘侵入的情况，外壳作为电池模块的第一道防护屏障，直接决定供电单元的运行稳定性。从结构设计来看，外壳整体采用长条形一体化成型思路，主体平面区域做了等距分布的凹槽加强筋，既没有额外增加壳体壁厚带来的重量冗余，又能提升壳体整体的抗弯折、抗冲击性能，当设备从1.2米左右的作业高度意外跌落时，加强筋结构可以分散冲击应力，避免壳体开裂导致内部电芯移位。壳体一端预留了镂空的电池插拔操作位，操作位边缘做了密集的防滑齿纹结构，操作人员佩戴薄款劳保手套时也能顺利完成电池的抽取与安装动作，不会因为接触面打滑影响换电效率，防滑齿的齿高控制在0.8mm，齿间距1.2mm，既保证足够的摩擦力，又不会因为齿纹过深积存灰尘难以清理。壳体上表面的圆形标识区域做了下沉式设计，标识铭牌粘贴后不会高出壳体平面，避免设备进出工具包、设备收纳槽时标识被剐蹭脱落，下沉深度控制在0.3mm，刚好适配常规PVC铭牌的厚度，粘贴后边缘无凸起勾挂问题。壳体侧边设计了多道对称的卡扣定位槽，与设备主机的电池仓安装位可以实现无螺丝快装，卡扣的配合公差控制在0.1mm以内，安装后壳体与主机仓壁之间无明显晃量，同时预留了0.2mm的密封胶条安装位，可根据设备防护等级需求加装硅胶密封胶条，实现IP54级别的防尘防泼溅能力。安装边界方面，壳体整体长度控制在128mm，宽度42mm，主体厚度12mm，插拔操作端的厚度为14mm，适配绝大多数手持工业终端的电池仓预留尺寸，壳体底部设计了两个定位凸点，与电池仓内的定位凹槽配合，安装时可以快速对位，避免插反导致的接插件损坏。壳体靠近接插件的一端预留了直径2mm的挂装孔，在不需要频繁换电的固定安装场景下，可以通过细小的尼龙扎带将外壳与主机仓体做辅助固定，避免长期振动环境下卡扣松脱导致电池接触不良。从实际使用场景出发，这款外壳的壁厚做了差异化设计，主体受力区域壁厚2mm，卡扣配合区域壁厚2.5mm，非受力的标识区域壁厚1.5mm，在保证整体结构强度的前提下，尽可能降低壳体自身重量，减少手持设备的长期握持负担。外壳的边角全部做了R3的圆角过渡处理，没有尖锐的直角结构，一方面避免跌落时应力集中导致边角碎裂，另一方面也防止操作人员拿取设备时被锐角划伤。针对电池工作时的轻微发热问题，壳体内侧设计了高度0.5mm的导流凸条，电池装入后与壳体内壁之间形成微小的空气流通间隙，帮助电池工作产生的热量顺着间隙散出，避免长期密闭环境下热量堆积影响电芯使用寿命。在安装适配性上，壳体内部的电芯容纳腔尺寸做了±0.15mm的公差预留，既可以包裹住标准尺寸的GT系列电芯组，又不会因为间隙过大导致电芯在壳体内晃动，腔体内壁设计了两条纵向的限位筋，电芯装入后刚好被限位筋卡紧，不需要额外打胶固定，后期电芯更换维护时拆解更加方便。
