RONIN精密卡车轴短节连接构件

在重型商用车的底盘传动与悬挂连接系统中，轴短节是承担载荷传递、运动约束的核心连接件，这款RONIN精密轴短节主要适配长板悬挂结构的重载卡车，在车架与行走机构的衔接位置发挥作用，日常工况下需要同时承受车身垂向载荷、行驶过程中的纵向冲击以及转向时的横向扭力，对构件的强度、形位公差与配合精度都有极高要求。从实际装车场景来看，这类轴短节多应用于工程作业类重载卡车、长途干线运输的重型载货车辆，在非铺装路面行驶时，悬挂系统的长板簧会产生高频往复形变，轴短节作为板簧与车桥、车架连接的枢轴部件，需要保证铰接位置转动灵活无卡滞，同时不能出现过量旷量，否则会导致板簧位移偏差，引发行驶跑偏、轮胎异常磨损甚至悬挂结构失效的问题。

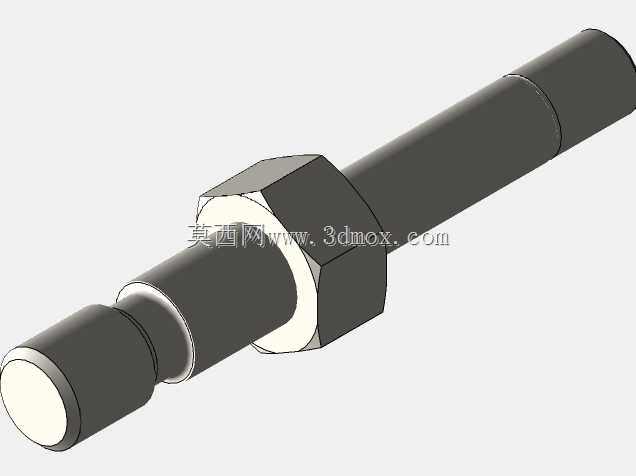

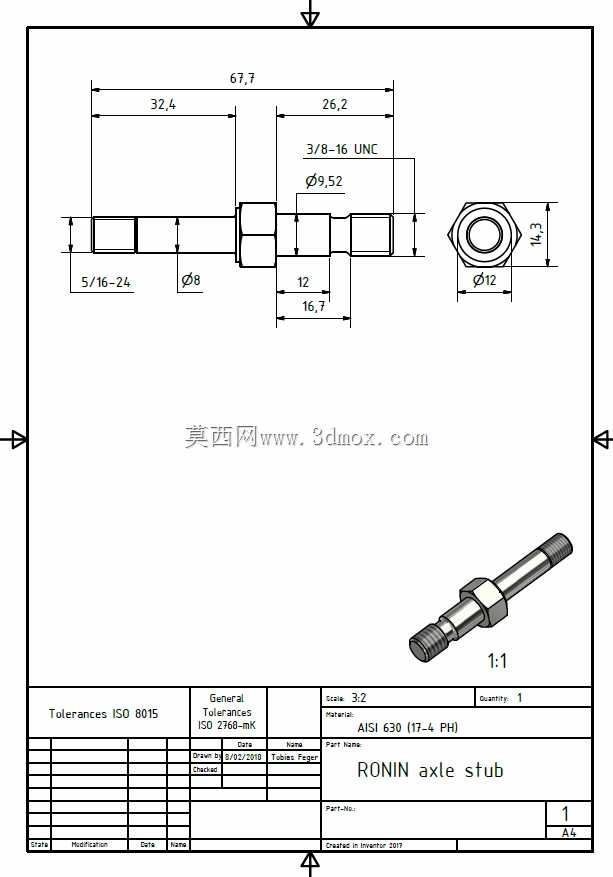

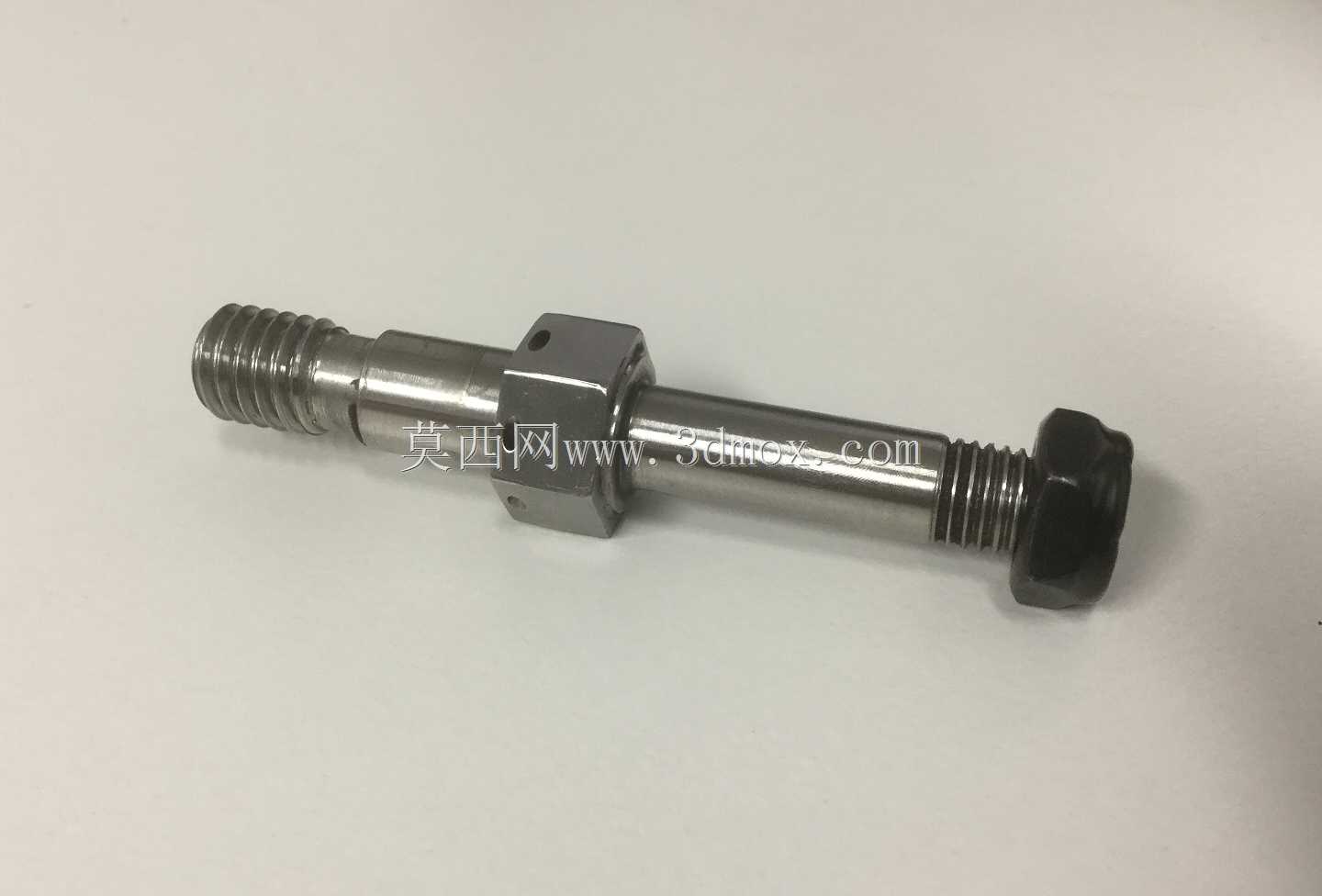

这款轴短节的整体结构采用阶梯轴设计，一端加工有外螺纹段，用于配套锁紧螺母实现轴向定位，螺纹段旁设置的六角方台是安装时的扳手卡位结构，方便装配过程中施加扭矩锁紧，避免轴体跟转；轴身中段为光轴配合面，是与衬套、板簧安装孔配合的核心工作面，表面粗糙度需要控制在合理区间，既要保证衬套压装后的贴合度，也要减少长期往复转动带来的磨粒磨损；另一端同样设置螺纹段与六角锁紧头，两端锁紧结构可以将轴体的轴向窜动量控制在极小范围内，保证铰接位置的配合精度。从设计思路上看，这款构件没有采用多余的冗余结构，所有型面都服务于功能需求：六角方台的对边尺寸经过匹配计算，既满足锁紧扭矩下的强度要求，不会因为扳手施力出现棱边变形，又不会因为尺寸过大与周边板簧、支架结构产生运动干涉；光轴段的直径经过载荷校核，在满载冲击载荷下的弯曲变形量控制在许用挠度范围内，避免长期交变载荷下出现疲劳断裂；两端螺纹的精度等级选用普通传动螺纹的中等公差，兼顾锁紧可靠性与拆装便利性，不会因为公差过紧导致维修时螺纹咬死，也不会因为公差过松出现锁紧螺母自行退扣的问题。

从安装边界来看，这款轴短节的总长度需要匹配长板簧的安装座宽度，光轴段的长度对应板簧卷耳或者衬套的总厚度，装配时轴体穿过板簧衬套内孔后，两端螺纹段伸出安装支架的长度需要满足螺母的完整啮合扣数要求，一般要保证螺母拧紧后露出2-3扣螺纹，既保证锁紧强度，也不会因为伸出过长与周边的制动管路、车架横梁产生刮碰。轴身的同轴度公差是设计中的关键管控项，两端螺纹段与中间光轴段的同轴度需要控制在0.05mm以内，否则装配后会出现衬套偏磨，转动阻力增大的问题，加工过程中采用CNC车削一次装夹完成主要型面的加工，减少二次装夹带来的形位误差，六角方台采用铣削加工，保证对边平行度与相邻面的垂直度，避免扳手卡位时出现打滑。

在实际选型替换过程中，技术人员需要重点核对几个核心尺寸：光轴段的配合直径，要与原有衬套的内孔尺寸保持过渡配合，过盈量过大会导致衬套压装后内孔收缩变形，转动卡滞，间隙过大则会出现冲击旷量；两端螺纹的规格与螺距要与原有锁紧螺母匹配，避免出现螺纹错扣；六角方台的对边尺寸要与常用安装扳手的规格匹配，方便现场维修作业；轴体总长度要保证安装后两端螺母有足够的啮合长度，同时不会超出安装支架的边界。这类精密加工的轴短节相比普通热轧轴料加工的构件，表面经过硬化处理，耐磨性能提升明显，在长期重载工况下的使用寿命更长，能够减少车辆维保的频次，降低运营过程中的故障停机时间。在三维建模过程中，这类构件需要重点还原各段轴径的过渡圆角，避免应力集中，螺纹段可以采用简化修饰画法满足装配校验需求，六角结构的尺寸要严格按照紧固件标准核对，保证装配仿真时扳手操作空间的校验准确性，光轴配合面的尺寸公差需要在模型参数中明确标注，方便后续出工程图时直接调用，指导生产加工。
