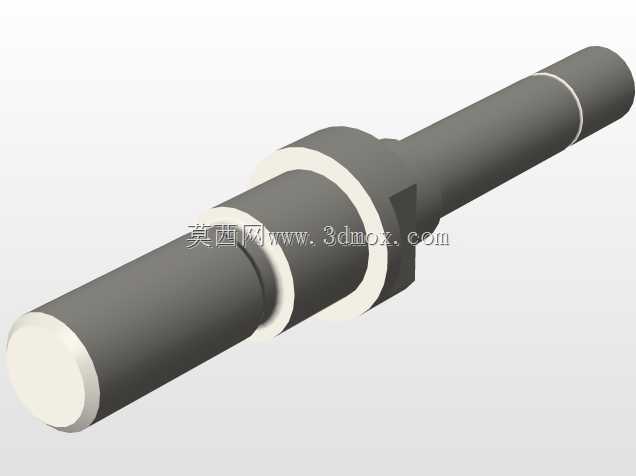

10至8mm阶梯式精密GT轴头结构设计

在街道代步轮组、AT全地形车轮组的传动与承载结构设计中，轴头作为连接轮体、承载径向载荷与传递扭矩的核心零件，其结构合理性直接决定轮组运行的平稳性、承载能力与使用寿命。这款阶梯式精密轴头采用10mm至8mm的变径阶梯结构设计，完全匹配两类轮组的安装接口需求，在实际工况中可同时承担轮体定位、载荷传递、转动支撑的多重作用。

从实际应用场景来看，街道车轮普遍采用10mm直径的轴段配合轴承内圈实现过盈定位，保证轮组在铺装路面高速滚动时无径向窜动，而AT车轮因轮辋安装位的尺寸限制，需采用8mm直径的轴段完成锁紧固定，阶梯结构的轴肩设计可直接实现两个安装位的轴向定位，无需额外加装定位套或调整垫片，大幅减少装配环节的零件数量与累积误差。设计过程中，轴肩的过渡圆角经过反复校核，既避免了直角过渡带来的应力集中问题，又保证轴肩端面的垂直度满足轴承端面的贴合要求，防止轴承安装后出现偏载导致的早期磨损。

从功能特性层面看，该轴头的各段轴颈同轴度控制在0.02mm以内，可保证轮组转动时的径向跳动量控制在允许范围内，避免铺装路面行驶时出现轮体摆动带来的行驶阻力增大、轮胎偏磨问题；轴头表面的粗糙度设计匹配轴承配合要求，与轴承内圈配合的轴段采用基孔制过渡配合，既保证装配时的压装便利性，又能在长期交变载荷下避免配合面出现松动打滑。针对AT车轮的非铺装路面使用场景，轴头的变径位置预留了密封件安装槽位，可搭配骨架油封实现轮组内部轴承的密封防护，阻挡泥沙、灰尘进入轴承滚道，延长轮组的维护周期。

在安装边界设计上，轴头的总长度经过精准核算，两端伸出轮组安装架的长度刚好匹配锁紧螺母的旋合长度，既不会因轴段过长导致装配后与周边护板、刹车结构发生干涉，也不会因轴段过短导致螺母旋合牙数不足引发锁紧失效。各阶梯轴段的长度尺寸严格对应轮体、轴承、隔套的安装宽度，装配时可直接将各零件依次套入轴段，靠轴肩实现轴向定位，无需现场测量调整，大幅提升装配效率。设计时还考虑了维修拆卸的便利性，轴头两端预留了标准的顶针孔位，后期维护时可使用拉马顺利将轴头从轮组中顶出，避免拆卸时损伤轴颈表面或轴承配合位。

从结构设计思路来看，这款轴头没有采用等直径轴加轴套的传统方案，而是直接采用一体阶梯式结构，消除了轴套与轴体之间的配合间隙，在承受冲击载荷时不会出现轴套移位、松脱的问题，尤其适配AT车轮在颠簸路面行驶时的交变冲击载荷工况。轴头的材质选用常规的中碳结构钢即可满足强度要求，加工时可直接采用圆钢一次车削成型，各段外圆的磨削余量预留合理，无需复杂的加工工序即可达到尺寸精度要求，兼顾了性能与加工经济性。在实际选型匹配时，设计人员可直接根据轮组的安装孔距、轴承型号核对各轴段的尺寸参数，无需重新进行轴的强度校核与结构绘制，可直接导入装配体完成轮组总成的结构搭建，大幅缩短轮组产品的开发周期。
