63系列无刷电机配套防护皮带罩

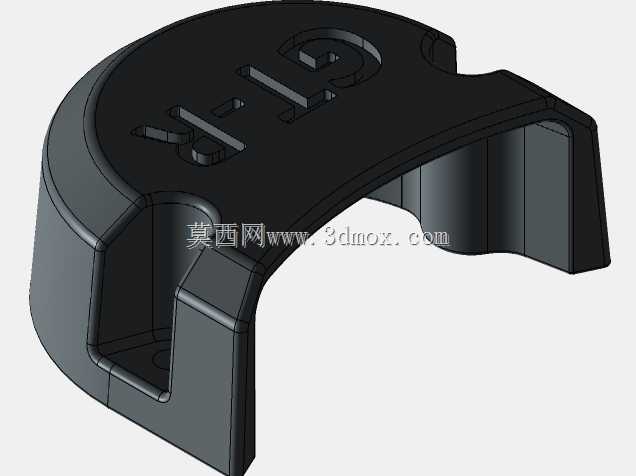

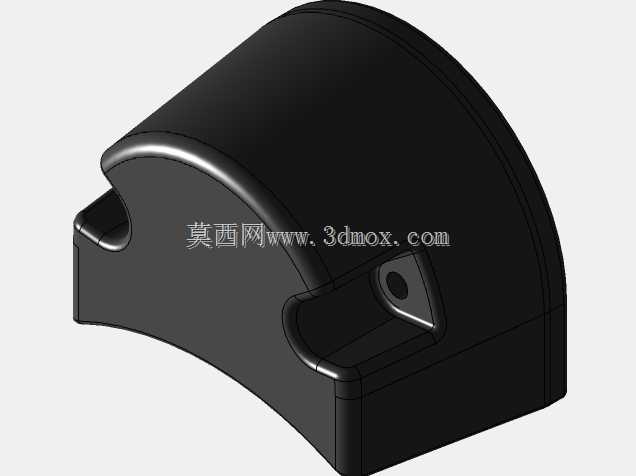

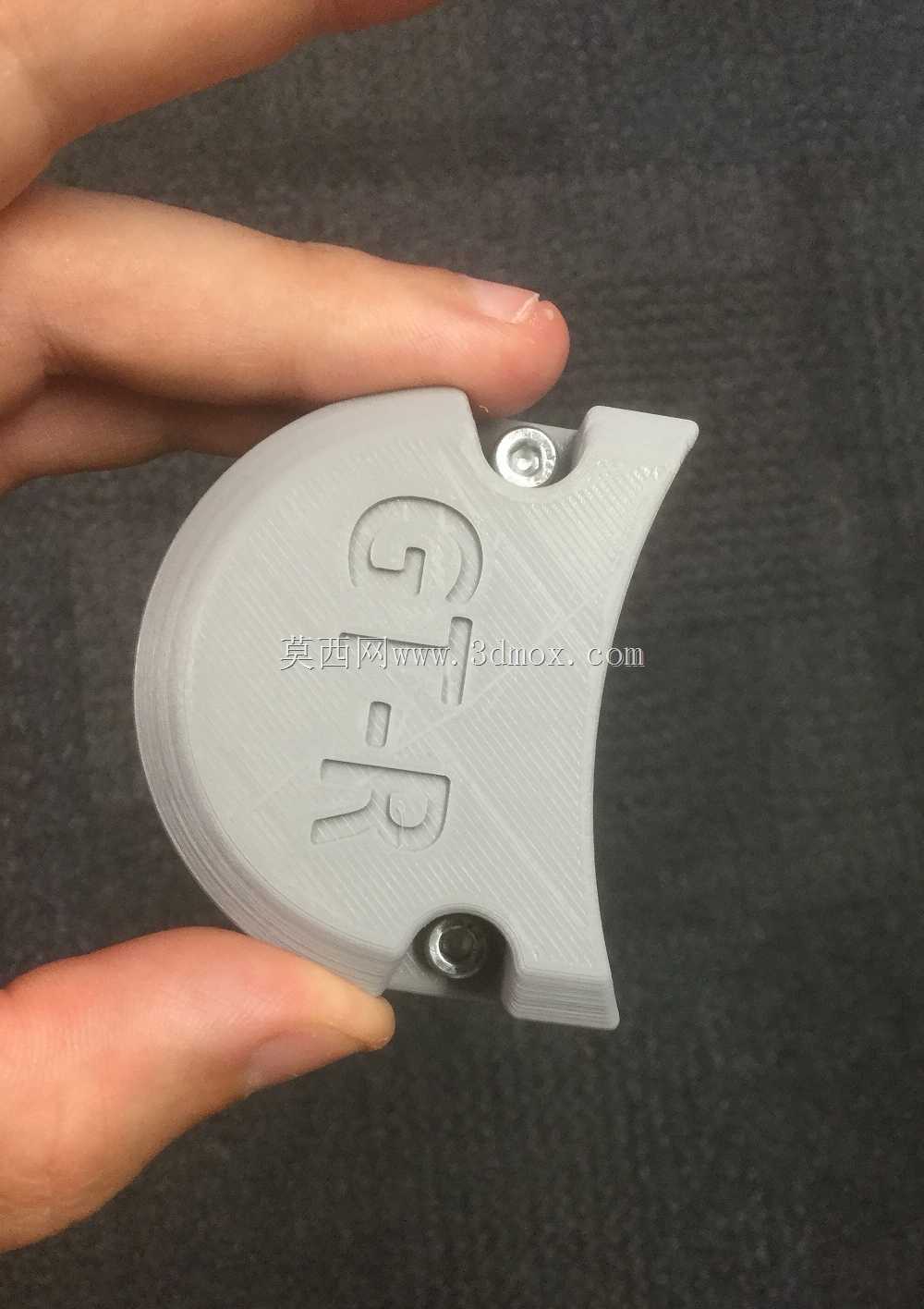

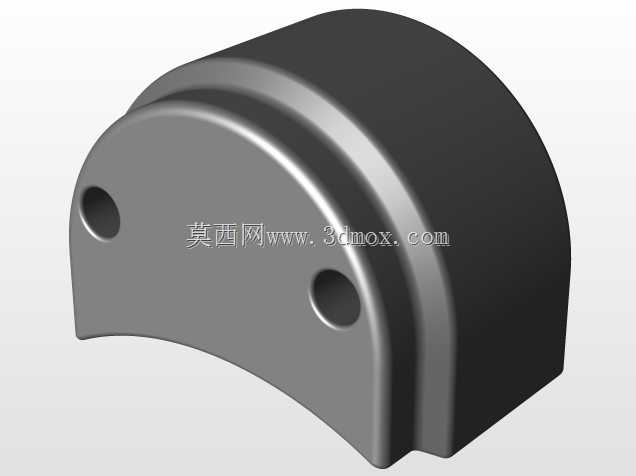

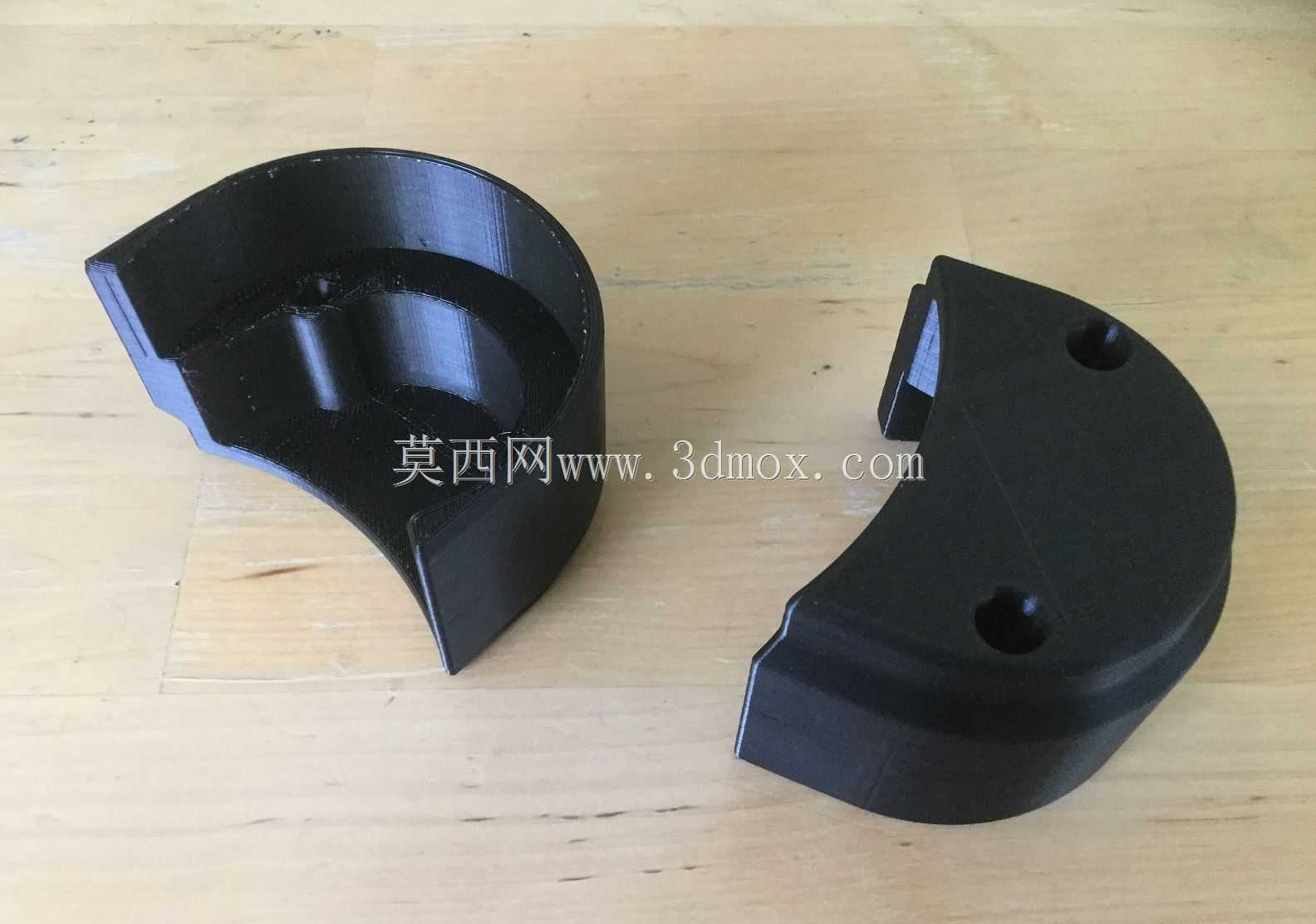

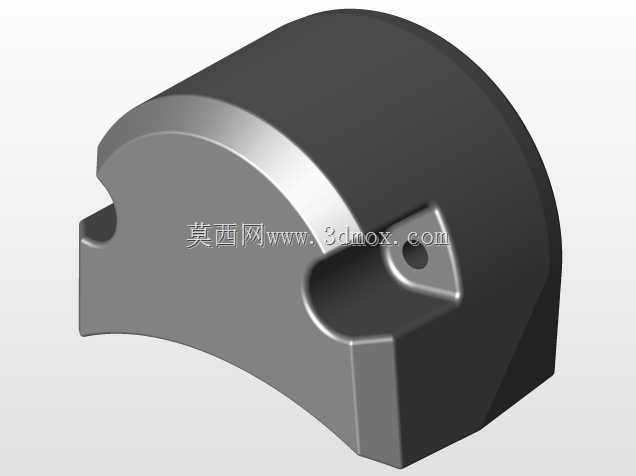

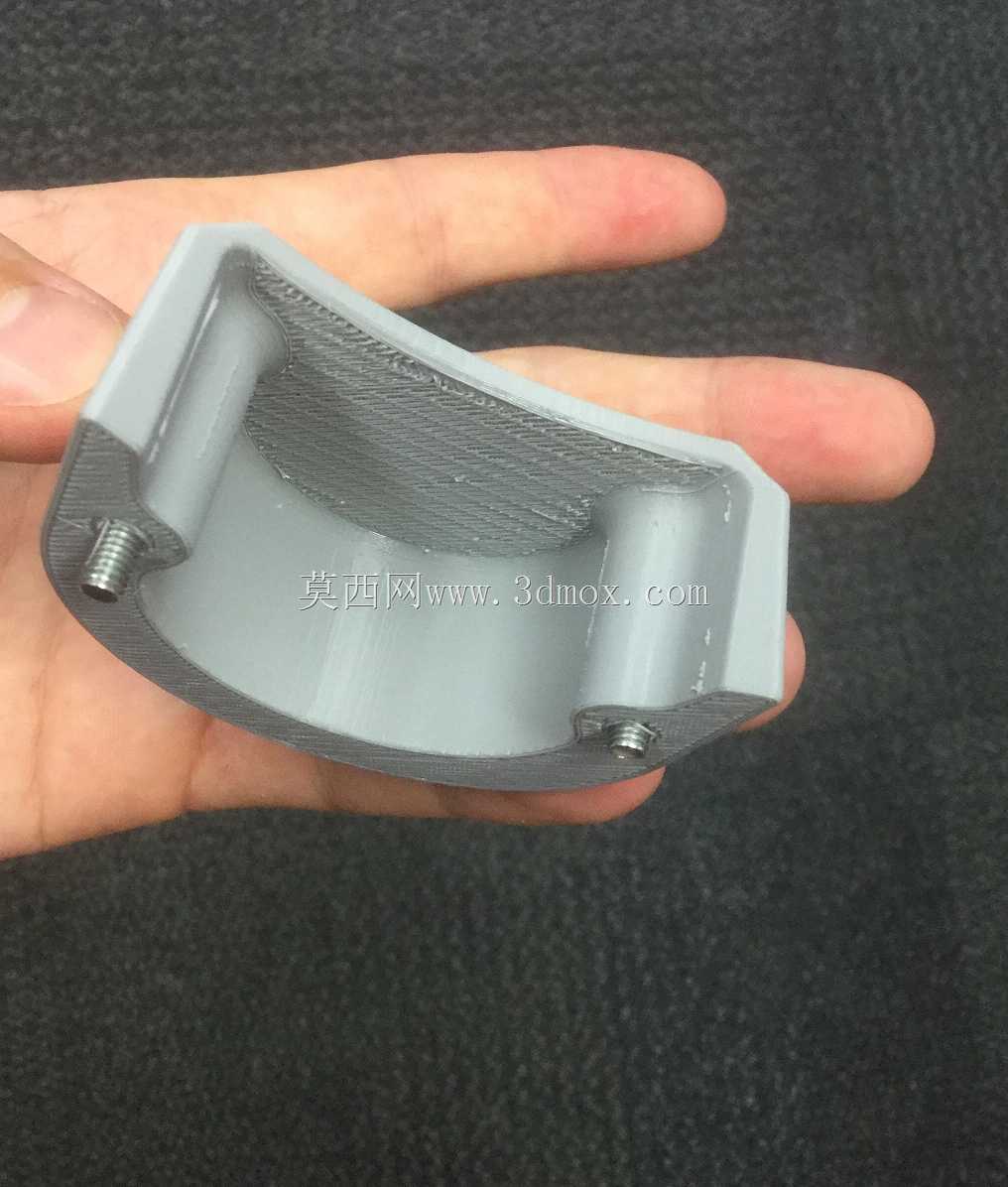

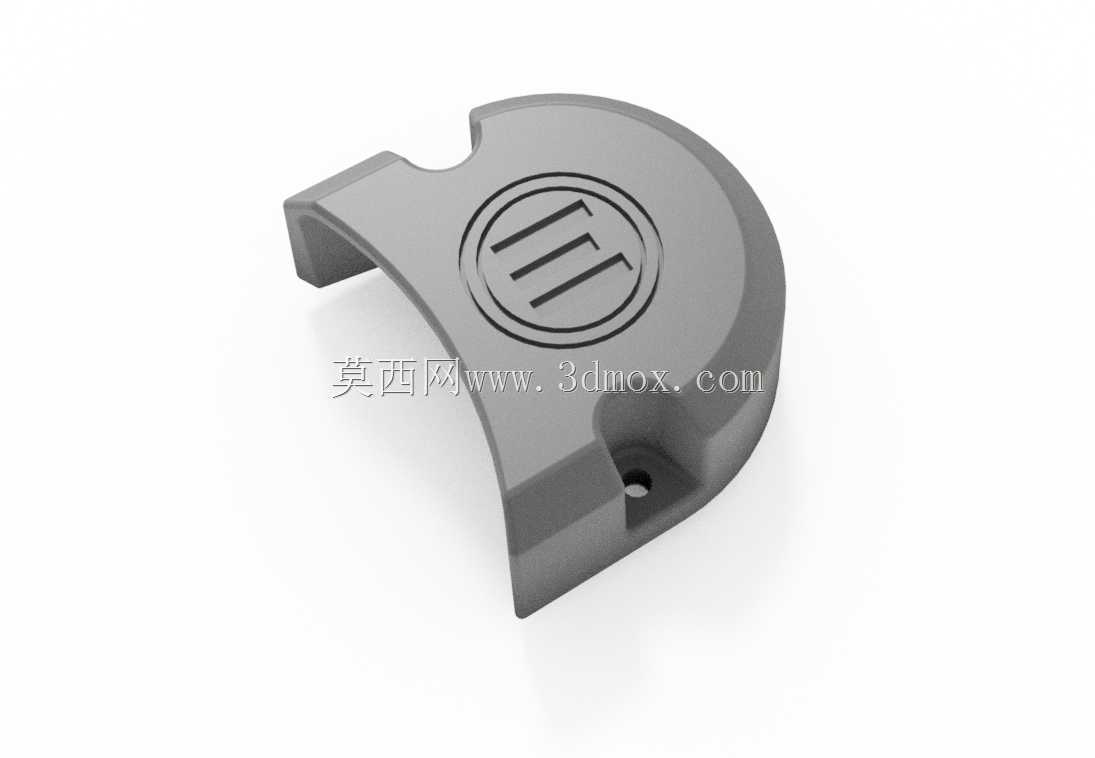

在小型动力传动场景中，皮带传动凭借缓冲吸振、传动平稳、过载打滑保护核心部件的特性，被广泛应用在63系列无刷电机的动力输出端，但外露的传动皮带在设备运行过程中，很容易卷入杂物、剐蹭操作人员衣物，或是受外界粉尘、切削液飞溅侵蚀出现过早磨损，这时候配套的皮带罩就成了传动系统里不可或缺的防护部件。这款适配63XX无刷电机的皮带罩，在设计之初就完全围绕对应型号电机的安装边界做匹配，没有做通用型的冗余尺寸，整体轮廓顺着皮带轮与传动皮带的运动包络线走形，半包围的结构刚好覆盖皮带与带轮的啮合外露区域，既不会因为罩体过大挤占周边安装空间，也不会因为尺寸过小出现运动干涉。从结构细节来看，罩体一侧预留的开口刚好避让电机输出轴与安装基座的连接位置，底部设置的带孔安装耳直接对应电机端盖上的原有安装孔位，不需要额外在电机壳体上打孔攻丝，现场装配时直接用对应规格的紧固件就能完成固定，安装定位精度靠罩体与电机外壳的贴合止口保证，不会出现长期运行后罩体偏移蹭到皮带的问题。罩体表面的标识凹槽做了下沉设计，不会因为长期剐蹭出现标识磨损，同时凹槽结构也能在不增加罩体壁厚的前提下提升整体结构刚度，减少电机运行振动带来的罩体共振异响。实际应用中，这类皮带罩除了基础的安全防护作用，还能在一定程度上阻挡车间内的金属切屑、粉尘落在皮带与带轮的啮合面上，减少硬质颗粒对皮带橡胶层的磨粒磨损，延长皮带的更换周期，同时也能避免设备维护时工具意外滑落砸伤皮带或带轮。设计过程中，首先要核对63系列无刷电机的端盖安装孔距、输出轴中心高、配套皮带轮的外径以及皮带张紧后的运动包络尺寸，确保罩体内壁与运动部件之间预留足够的安全间隙，这个间隙既不能太小避免加工误差带来的干涉，也不能太大削弱防护效果，一般控制在3-5mm即可；其次要考虑罩体的拆装便利性，日常维护检查皮带张紧度、更换皮带时，不需要完全拆解电机周边的其他部件，松开固定紧固件就能将罩体取下，减少维护工作量。罩体的壁厚选择兼顾了结构强度与轻量化需求，不会因为壁厚过薄导致运输、安装过程中出现变形，也不会因为壁厚过大增加不必要的重量，给电机安装端带来额外负载。边缘位置做了圆滑的翻边处理，一方面是提升罩体边缘的结构强度，避免边缘受外力出现卷边变形，另一方面也能消除锐边，防止安装维护过程中划伤操作人员。在小型自动化设备、桌面级加工设备、小型输送装置采用63系列无刷电机做皮带传动的场景里，这款皮带罩可以直接配套安装，不需要额外做结构修改，适配性较强，能够满足常规工业场景下的传动防护需求，同时紧凑的外形也不会破坏设备整体的外观协调性。
