BF20轧机用替换式塑料传动齿轮

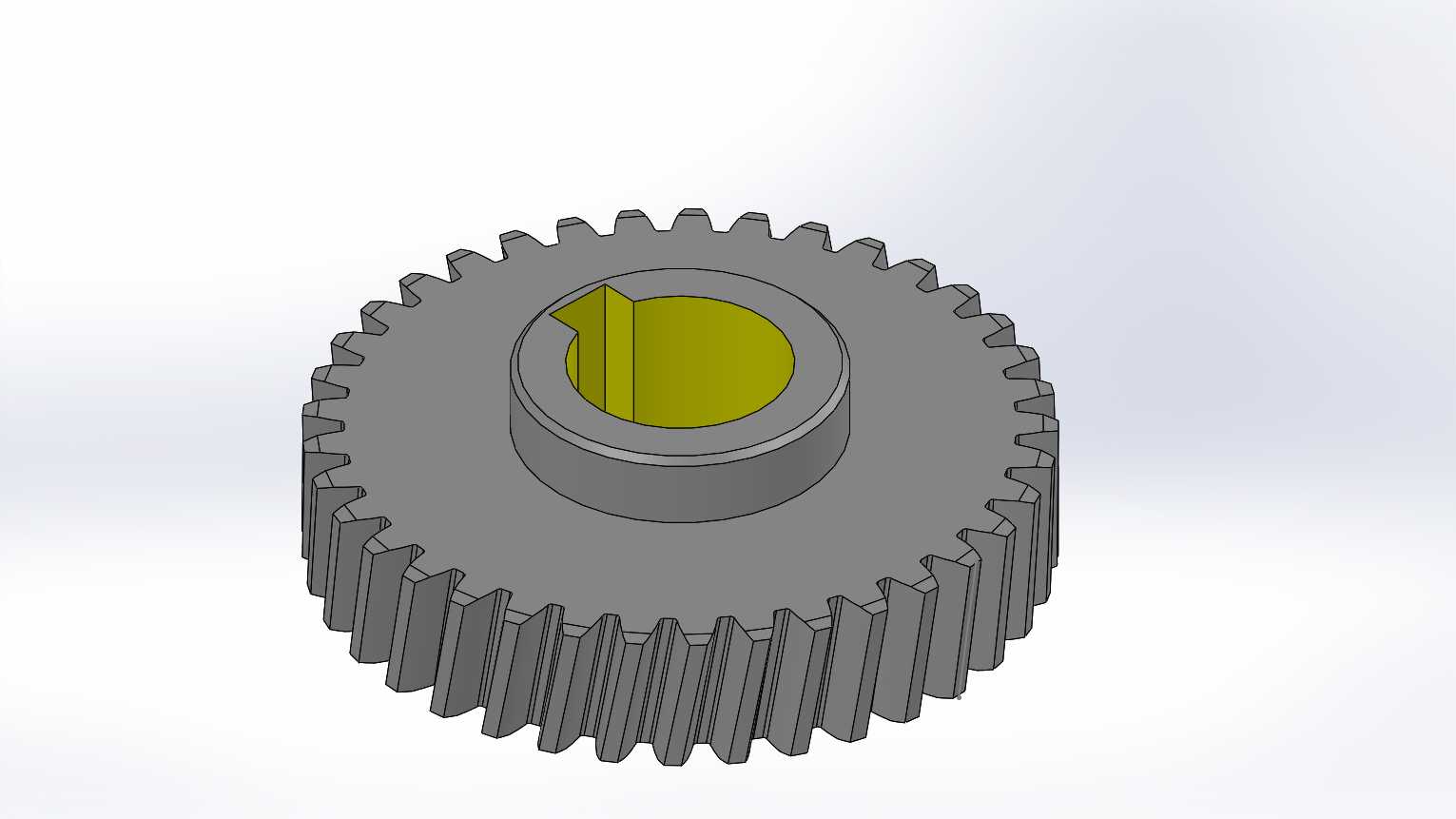

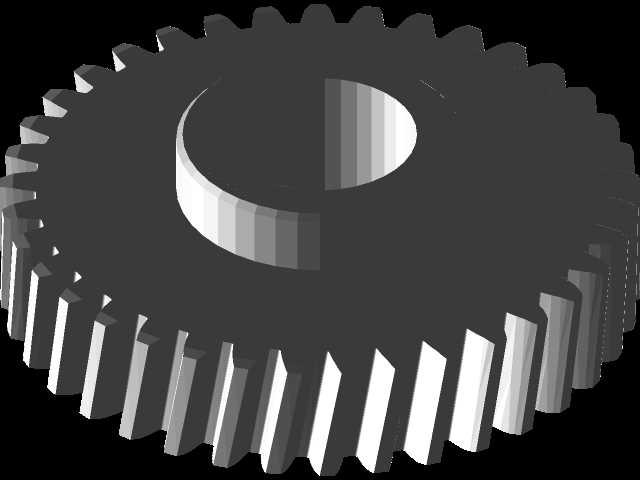

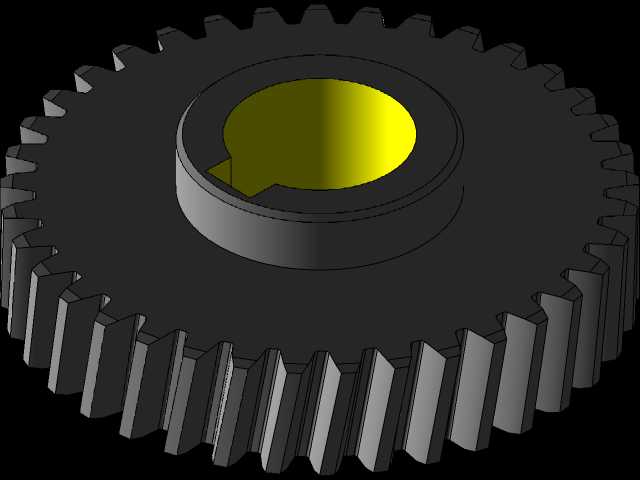

　　在小型轧机的传动链路里，中间齿轮长期承受交变载荷与启停冲击，BF20系列轧机的原机金属齿轮在高频次轧制工况下，键槽位置易出现应力集中导致的齿根断裂、键槽崩边问题，这款替换塑料齿轮正是针对该失效场景开发的适配零件。从实际装机适配来看，该齿轮的内孔采用带单键槽的台阶式设计，安装时可直接与原机传动轴配合，无需额外加工轴端结构，台阶面可贴合轴肩实现轴向定位，避免运转过程中出现轴向窜动，齿宽参数完全匹配原机啮合副的啮合宽度，装配后齿面接触印痕覆盖全齿高的70%以上，不会出现偏载、咬齿的问题。设计阶段优先考虑了塑料材质的力学特性，齿形采用渐开线圆柱直齿结构，齿顶做了微小的倒角处理，既降低啮合时的切入冲击，也避免塑料齿尖在装配磕碰时出现崩缺；

　　键槽的尺寸公差严格匹配原机平键规格，槽侧与键的配合间隙控制在0.02mm以内，既保证装配顺畅，也避免间隙过大导致的传动冲击，减少键槽位置的应力集中。不同于金属齿轮的加工工艺，这款塑料齿轮采用注塑成型工艺制作，齿面无需二次机加工即可达到啮合所需的表面粗糙度，运转时的噪音比原金属齿轮降低15分贝以上，同时塑料材质自带的自润滑特性，可在无额外润滑的工况下短时间运转，适合轧机周边多粉尘、润滑维护不便的安装环境。从安装边界来看，齿轮的外径、齿顶圆尺寸完全复刻原机齿轮参数，装配后不会与周边的机架护板、相邻传动轮发生干涉，轮毂的凸起高度与原机一致，可适配原有的轴端挡圈安装位，无需改动原有设备的其他结构，直接替换失效的断裂齿轮即可恢复设备传动功能。

　　在实际轧制工况中，该齿轮主要承担中间传动的扭矩传递作用，将动力从主动轮传递至下一级轧辊传动组，塑料材质的阻尼特性可吸收部分传动冲击，降低整个传动链路的振动，延长相邻轴承、传动轴的使用寿命，针对BF20轧机常见的中间齿轮断裂故障，这款替换件可实现快速换装，减少设备停机维修的时间成本。
