3D打印用线性执行器测试滑块结构

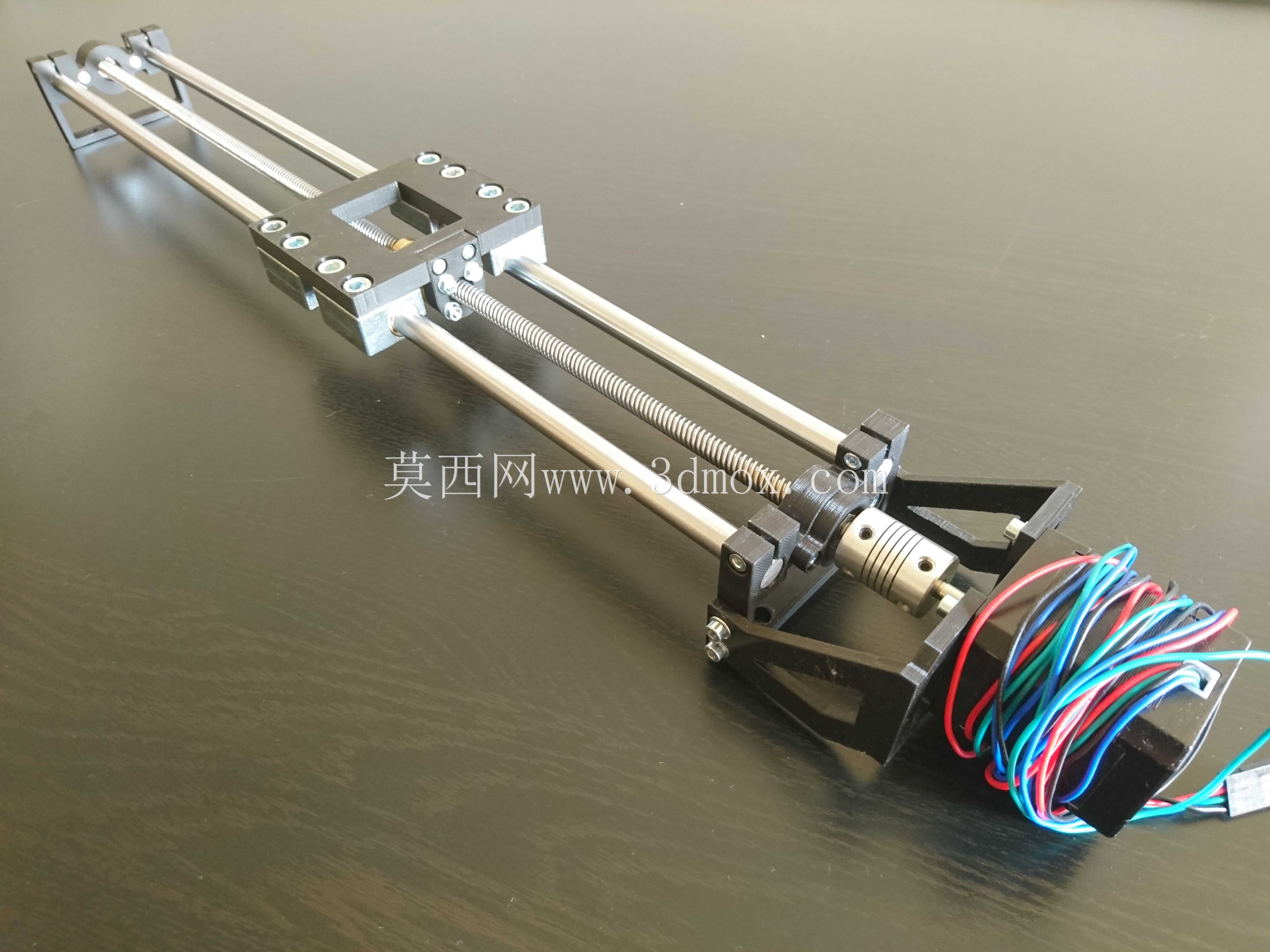

这款线性执行器测试滑块，主要面向桌面级FDM3D打印机的运动轴改装、低成本线性传动方案验证场景设计，可直接用于DIY3D打印机的X轴或Y轴运动单元搭建，也可作为小型自动化送料机构、桌面级点胶设备的直线运动执行模块使用，能够帮助开发者快速验证低成本线性导向方案的实际运行稳定性，省去从零设计传动滑块的反复试错成本。

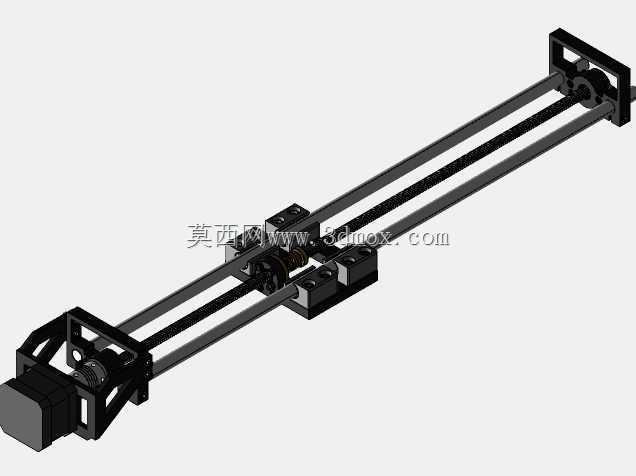

从实际用途来看，该结构核心作用是搭载运动负载沿轴向做精准直线往复运动，可适配常规42型步进电机的安装接口，通过丝杠传动将电机的旋转运动转化为滑块的直线位移，驱动端的轴体做了全支撑结构设计，能够抵消传动过程中产生的径向跳动，避免长行程下丝杠出现挠曲变形影响传动精度；自由端允许轴体在受热或受力时产生微量轴向窜动，抵消温度变化带来的尺寸形变，防止结构卡滞。滑块上集成的螺母座做了防齿隙设计，能够消除丝杠传动的反向间隙，提升往复运动的定位精度，满足3D打印过程中对运动位置重复定位精度的要求。

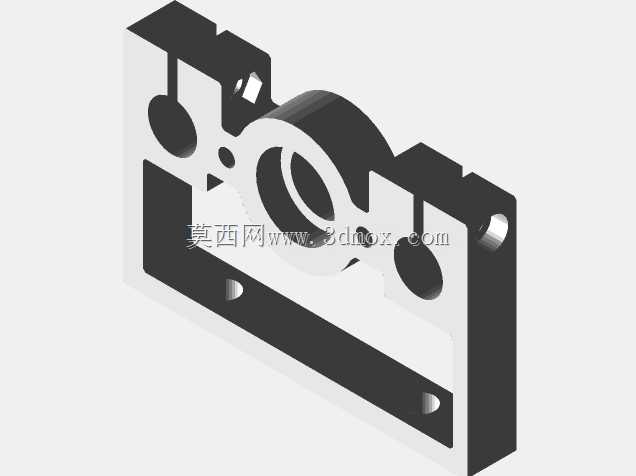

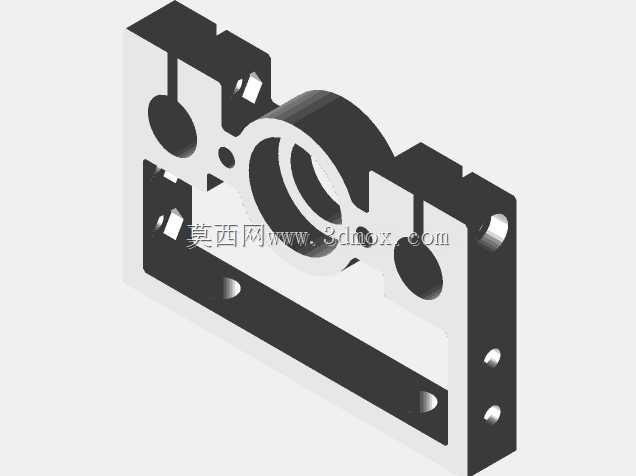

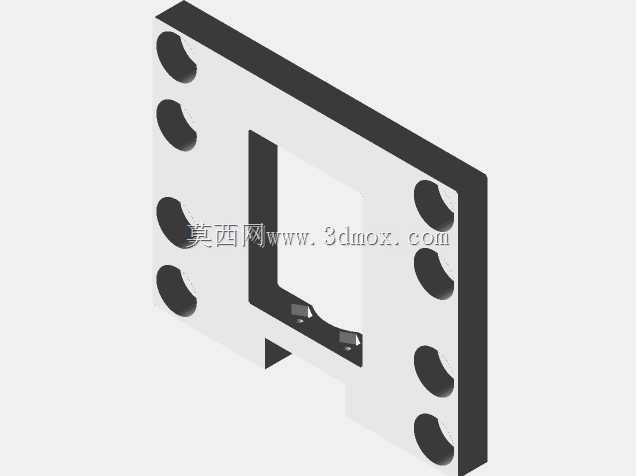

设计思路上，整体结构围绕低成本易加工的核心需求展开，所有结构件均可通过桌面级FDM3D打印机直接打印制作，无需额外的复杂机加工工序，配套的igus线性轴承可直接采购标准件安装，能够在保证运动顺滑度的前提下，大幅降低整套线性传动单元的制作成本。结构设计时充分考虑了安装边界，滑块主体的安装孔位兼容标准的3D打印机挤出头、激光头等功能部件的安装尺寸，导向轴的支撑座预留了常规直径光轴的安装孔位，可适配不同长度的导向轴搭建不同行程的传动单元，安装时无需对现有3D打印机的机架做大规模改动，仅需通过标准紧固件即可完成整套单元的固定。

外形尺寸方面，滑块主体的宽度适配常规2020铝型材机架的安装间距，整体高度控制在较低范围内，能够降低运动单元的整体重心，减少高速运动时产生的振动；传动部分的丝杠与导向轴呈平行排布，结构布局紧凑，不会占用过多的设备内部安装空间，滑块两侧预留了限位触发块的安装位置，可配合光电限位开关实现运动行程的两端限位，防止运动超程损坏结构。整套结构在运行时，线性轴承沿光轴做滚动导向，配合防齿隙螺母的传动，能够实现平稳的低速大推力传动，也可满足3D打印时中高速运动的顺滑度要求，不会出现卡顿、爬行等影响成型质量的问题。
