Nema34规格步进电机防护端盖结构

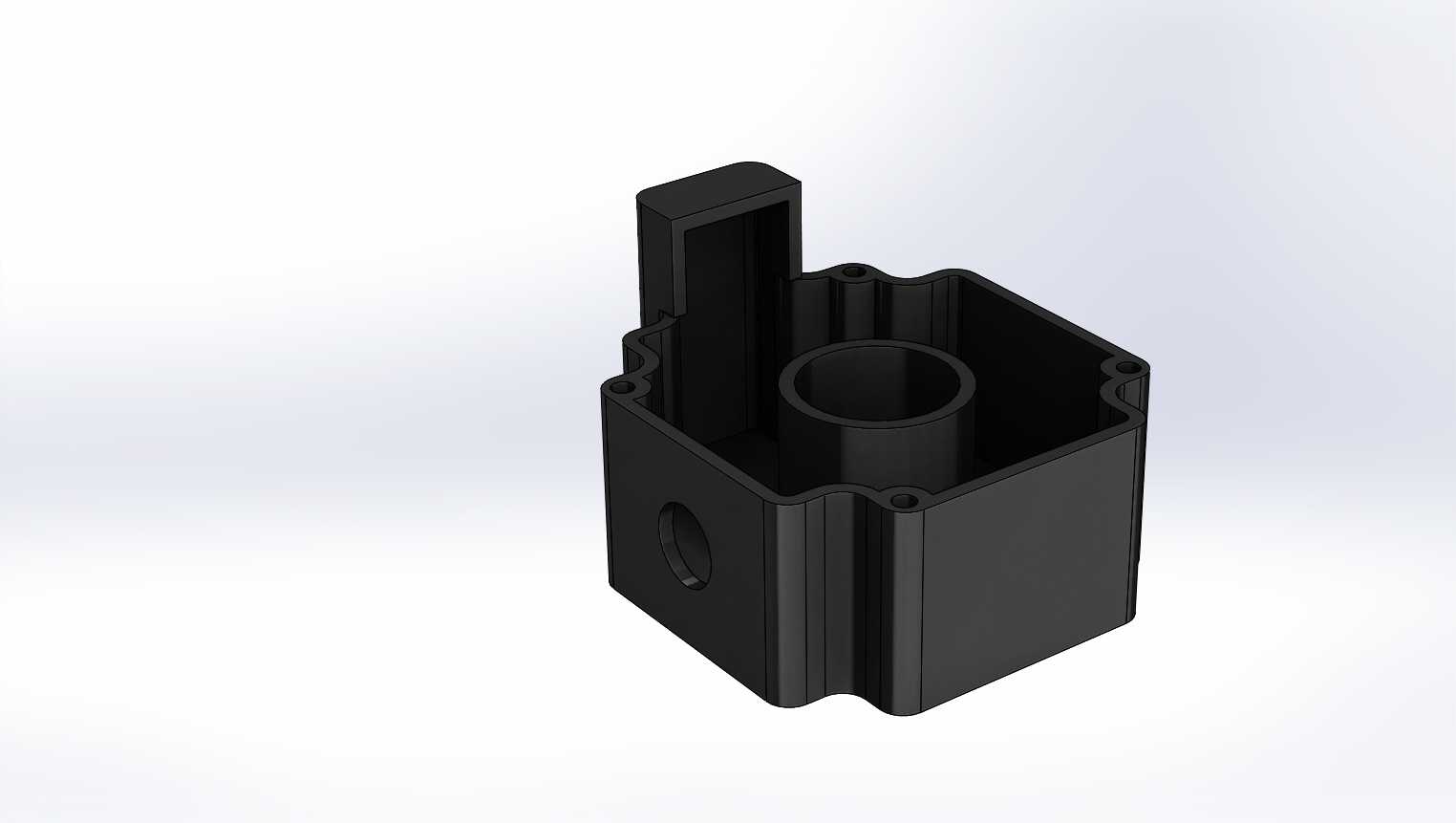

　　在自动化生产线的传动工位、小型数控设备的进给轴驱动、3D打印设备的运动模组搭建场景中，Nema34规格步进电机的应用占比常年居高，这类电机输出扭矩充足，适配中低速大负载的传动需求，但电机本体的出线端、后端轴承部位长期暴露在车间多尘、存在切削液飞溅或者加工碎屑散落的环境中，很容易出现异物侵入轴承滚道、线缆接头被剐蹭破损的问题，对应的防护端盖就成了这类电机装机时不可或缺的配套结构件。这款端盖采用盒式包覆结构设计，整体轮廓匹配Nema34步进电机的后端方形安装基面，端盖边缘预留的四个安装孔位完全对齐电机端面上的标准螺纹孔，安装时无需对电机本体做任何二次加工，搭配45mm长度的螺栓即可完成紧固，这里要注意的是，

　　配套使用时需要将电机原有的固定螺栓缩短约4mm，避免螺栓过长顶触电机内部绕组或者端盖内部的加强筋结构，造成装配干涉。端盖侧面预留了两类出线适配结构，既可以搭配标准PG9电缆防水压盖实现密封式出线，满足有防水防尘要求的户外设备、湿加工工位的装机需求，也可以直接开话筒式插孔，方便设备调试阶段频繁插拔线缆的场景使用，不用反复拆卸端盖就能完成接线调整。从结构强度角度考虑，端盖在轴承对应位置做了环形凸起的加强结构，既可以给电机后端轴承提供额外的外圈支撑，降低电机高速运转时的轴承径向窜动，也能避免端盖受外力挤压时直接碰触电机后端的编码器或者磁环部件，造成检测精度偏差。端盖侧壁的厚度做了等强度优化，在安装孔位周围做了局部加厚处理，

　　避免螺栓锁紧时出现应力开裂，同时整体重量控制在合理区间，不会给电机尾部带来额外的负载负担，影响电机的动态响应性能。实际装机测试过程中，这款端盖和市面主流品牌的Nema34步进电机适配度良好，安装后端面贴合紧密，没有出现缝隙过大导致的防尘失效问题，出线部位的结构强度足够，常规的线缆拉扯不会造成接口变形，不管是用于现有设备的电机防护改造，还是新设备的批量配套，都能满足结构可靠性要求，不需要额外做结构修改就能直接投入使用。
