手持式电磨配套进给导向工装结构

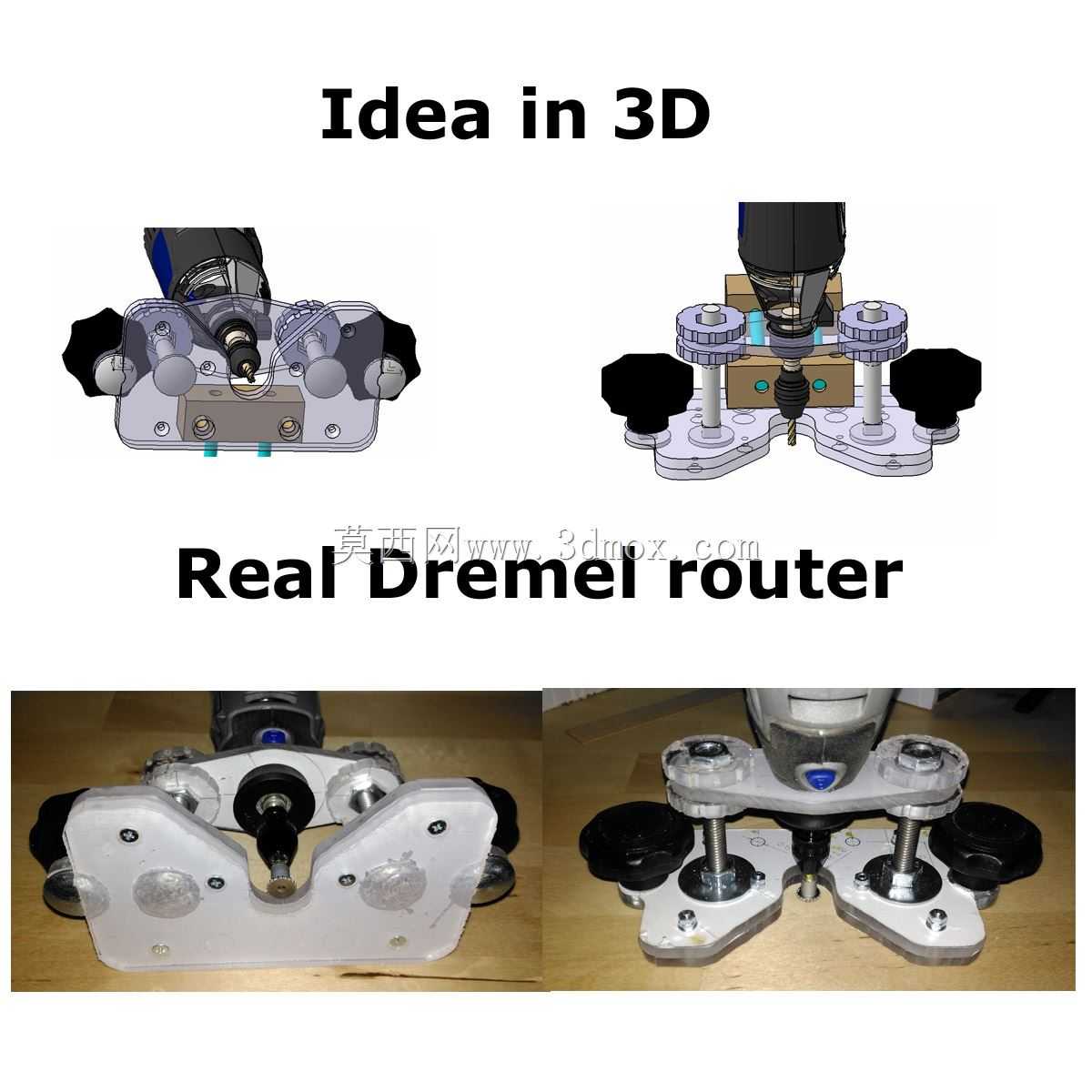

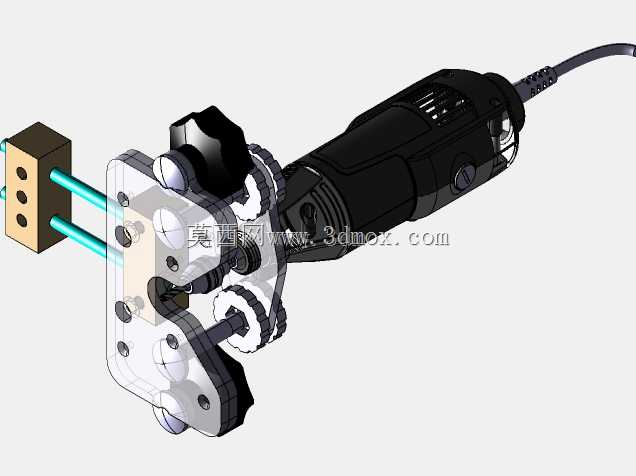

这款手持式电磨配套的进给导向工装，主要面向小型精密零件的修磨、小尺寸型材定长磨削、薄壁件精细打磨等加工场景，能够解决手持电磨作业时进给不稳、磨削量难以控制、走刀偏移导致工件报废的常见问题，在五金维修、小型零件精加工、模型制作、线束端头处理等场景中都能发挥稳定作用。工装整体采用分体式夹持结构，核心功能是为手持电磨提供稳定的直线进给导向，同时可根据加工需求调整进给深度与走刀方向，无需额外固定台架即可实现相对精准的磨削作业。从设计思路来看，工装采用夹装式结构与电磨前端输出部位连接，通过多组可调滚轮与导向杆配合实现进给轨迹约束，夹持部位设置了锁紧调节结构，可适配不同外径规格的常见手持电磨，无需对电磨本身做任何改装即可快速装拆。导向部分采用平行双导杆结构，导杆一端可与待加工工件的定位基准面贴合，或是搭配简易挡块确定加工起始位置，滚轮组贴合导杆表面滚动，将电磨作业时的滑动摩擦转化为滚动摩擦，大幅降低进给时的阻力，同时避免进给过程中出现径向偏移，保证磨削面的平面度与平行度。工装的外形尺寸充分考虑手持操作的便利性，整体结构紧凑，装夹后不会过度增加电磨前端的重量负担，操作人员握持电磨手柄即可平稳控制进给速度，安装边界预留了足够的磨头避让空间，可适配圆柱磨头、锥形磨头、小切片等多种常用电磨附件，不会出现磨头与工装结构干涉的问题。工装的调节部位设置了刻度标识参考位，操作人员可根据需要的磨削深度调整限位结构，控制单次进给的磨削量，避免进刀量过大导致磨头崩损或是工件过热变形。针对不同材质的加工需求，导向结构的压紧力可通过侧边的调节旋钮调整，既可以保证进给过程中无旷量，也能避免导杆被压得过紧导致进给卡滞。工装主体采用轻量化高强度材质制作，兼顾结构刚性与便携性，适合现场维修、户外零散加工、工作室小批量精细加工等多种作业环境，能够有效降低手持电磨的操作门槛，提升精细磨削作业的成品率，减少操作人员反复修磨调整的工作量。
