木工台式长凳刨削刀片结构设计

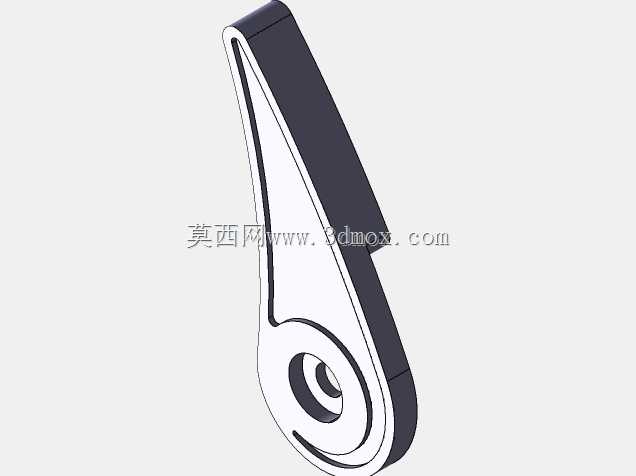

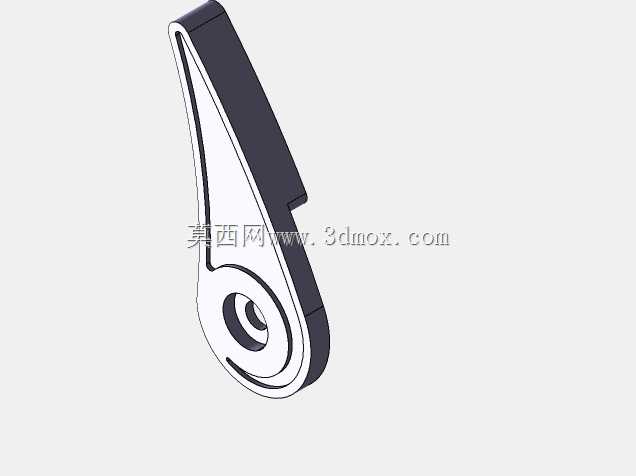

　　这款台式刀片主要面向小型木工工作台的刨削作业场景，适配个人木工作坊、家装现场木作、手工家具制作这类非工业化量产的加工环境，区别于大型压刨、平刨设备上的工业级刀片，它的设计初衷是适配工作台面的小型安装位，完成小尺寸木料的端面刨平、侧边修型、薄胶合板裁切修边这类精细作业。从实际使用场景来看，不少手工木工在处理硬木小料、多层胶合板边角时，大型设备要么进刀量过大容易崩边，要么操作空间受限无法灵活调整切削角度，这款刀片的安装结构可以直接固定在工作台的刀架转轴上，配合工作台的靠山定位，能完成0.1-0.5mm进刀量的精细刨削，不会出现胶合板分层、硬木茬口崩裂的问题。从功能特性上看，刀片的切削刃采用了弧形渐变轮廓，不是传统平刨刀的直刃设计，

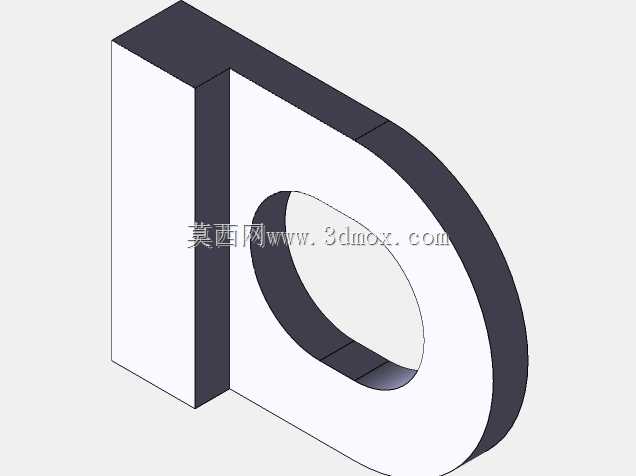

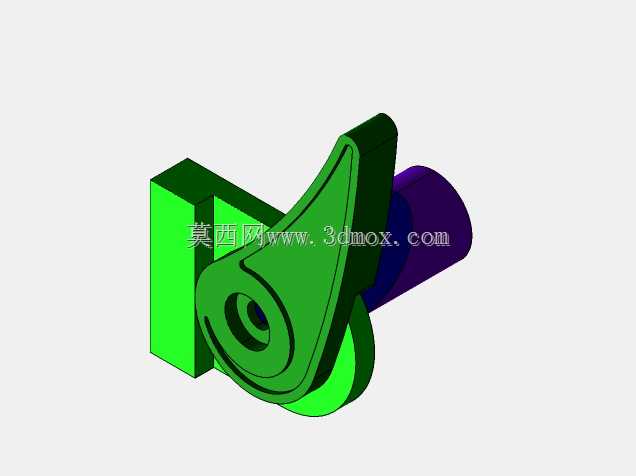

　　这种弧形刃在接触木料时是渐进式切入，而非整个刃口同时冲击木料表面，对于纹理交错的硬木、层压结构的胶合板来说，能有效降低切削阻力，减少木料表面的毛刺残留。刀片的主体安装基座做了同轴的阶梯孔设计，中心孔的公差配合按照基孔制H7精度设计，和刀轴的配合间隙控制在0.02mm以内，避免高速旋转时出现径向跳动，保证切削面的平面度。基座侧面的定位槽是和刀架上的定位销配合的，安装时不需要反复调整刃口的平行度，只要将定位槽卡入定位销，再锁紧端面的压盖就能完成安装，大幅减少换刀的调校时间。设计思路上，这款刀片参考了传统长凳刨刀的切削角度，将刃口的后角设置为15度，前角设置为25度，这个角度组合在切削软木时排屑顺畅，切削硬木时刃口强度足够，

　　不会出现崩口的问题。和传统长凳刨刀不同的是，它的安装结构是为旋转切削设计的，不是手推刨的直刃固定结构，所以在刃口的曲率上做了适配旋转半径的修正，保证刀片在额定转速下，切削轨迹的平面度误差控制在0.05mm/100mm以内，刨削后的木料表面不需要额外砂纸打磨就能达到涂装要求。外形尺寸方面，刀片整体的旋转外接圆直径为85mm，安装基座的定位圆柱直径为30mm，轴向安装总厚度为22mm，安装时需要保证刀架的轴向预留间隙不小于25mm，径向的安全防护距离不小于10mm，避免刀片旋转时和工作台护罩、靠山结构发生干涉。刀片的刃口延伸长度为62mm，单次刨削的最大有效宽度为60mm，刚好适配常规手工木作中常见的小料宽度，

　　不需要多次走刀就能完成单侧面的刨削作业。从结构强度上看，刀片的刃口部分厚度从根部的5mm渐变到刃口的0.2mm，既保证了刃口的锋利度，又让根部有足够的强度承受切削时的冲击力，即使遇到木料中的硬节，也不会出现刃口崩缺的问题。安装时需要注意，刀片的动平衡等级按照G6.3级设计，安装前要清理刀轴和安装孔内的木屑、灰尘，避免杂质导致的配合间隙偏差，锁紧压盖时要对称拧紧固定螺丝，拧紧力矩控制在8N·m，防止力矩过大导致基座开裂，或者力矩不足导致刀片旋转时松动。实际使用中，这款刀片适配的刀轴转速在3000-5000r/min区间，在这个转速区间内，切削的表面质量最佳，排屑也最顺畅，如果转速过高，会导致刃口过快磨损，转速过低则会出现木料表面的啃刀痕迹，影响加工质量。针对胶合板这类层压材料的加工，刀片的弧形刃设计能让每层板材的切削力均匀分布，不会出现表层单板被撕扯脱落的问题，比传统直刃刀片的加工良率提升30%左右。在日常维护方面，刀片刃口磨损后可以使用油石沿着后角方向研磨，不需要拆卸整个刀架，只要将工作台靠山调整到合适角度，就能直接在机完成刃磨，大幅减少维护的时间成本。
