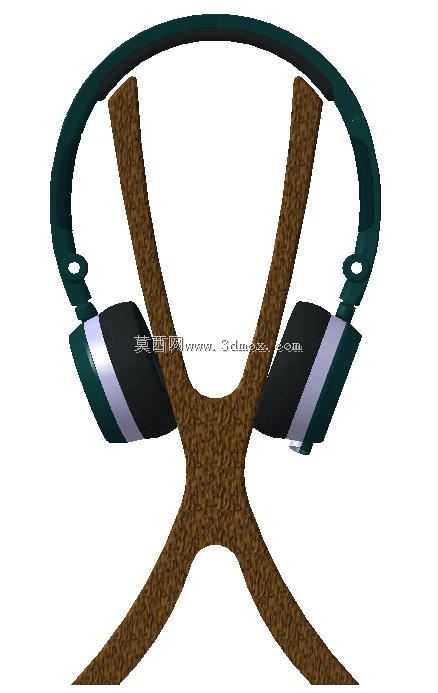

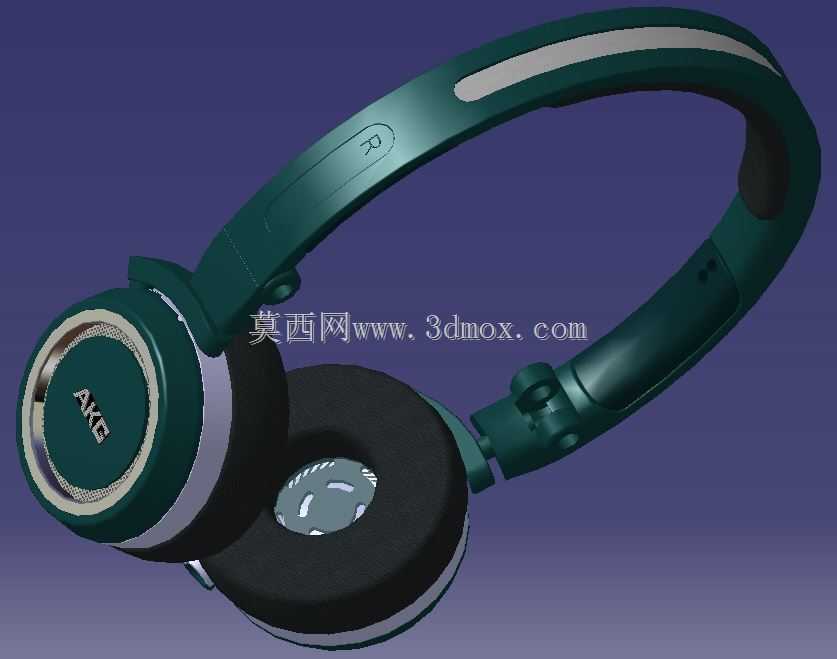

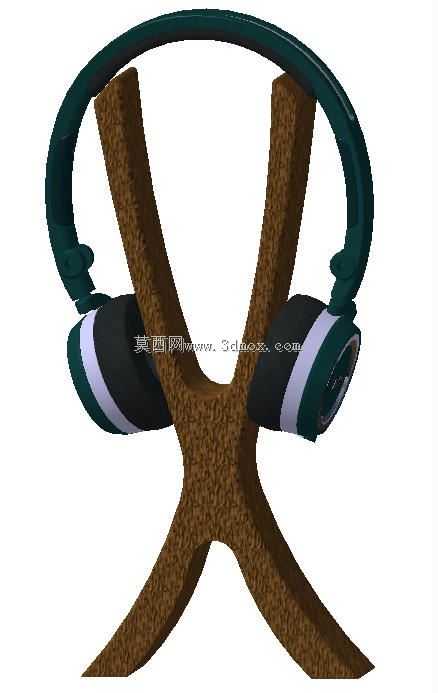

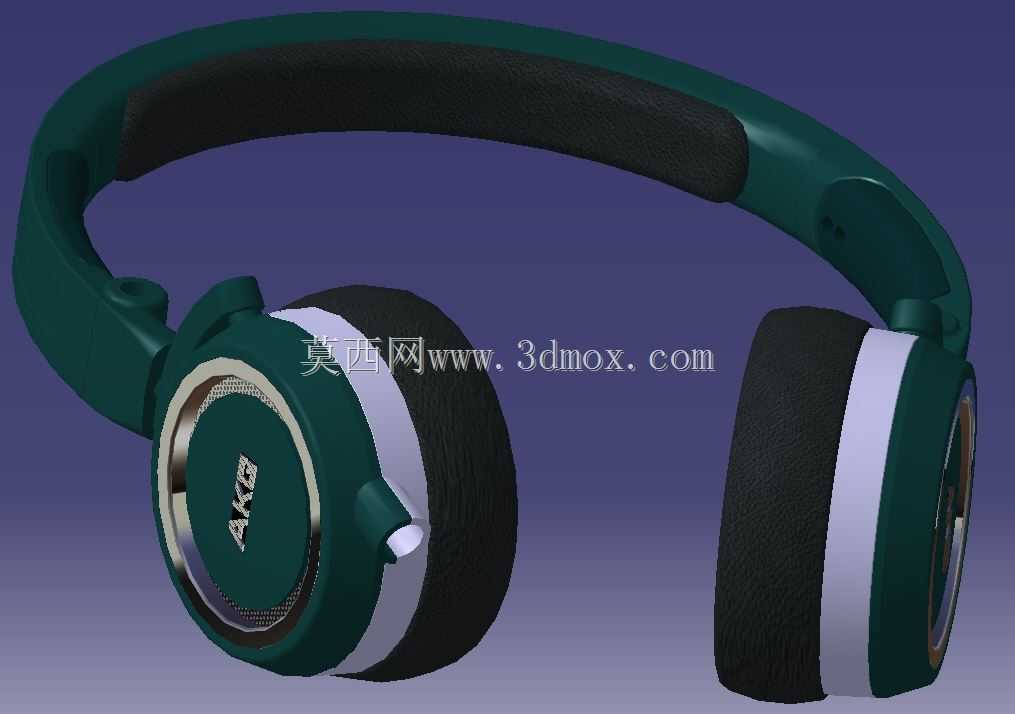

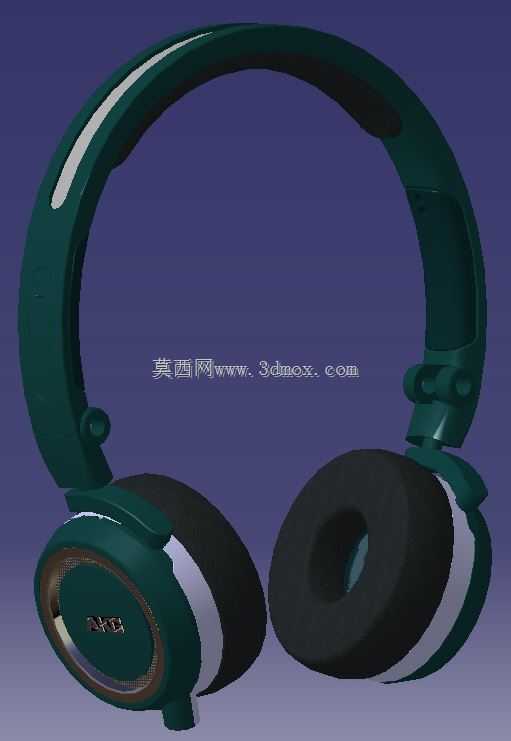

AKG K450头戴式耳机精细三维结构

　　做消费电子结构设计的同行大多接触过音频类产品的建模，这次拆解还原的这款头戴耳机，是很多人日常通勤、桌面办公都接触过的封闭式头戴听音设备，建模过程中要兼顾外观曲面的流畅度和内部结构的装配合理性，不能只做个空壳子应付渲染。先从实际使用场景说，这类耳机主要面向个人音频消费场景，日常搭配手机、便携播放器、桌面声卡使用，封闭式结构的设计初衷就是隔绝部分环境噪音，在公交、办公室这类嘈杂环境里也能获得相对干净的听音效果，同时不会像开放式耳机那样漏音干扰周边的人。

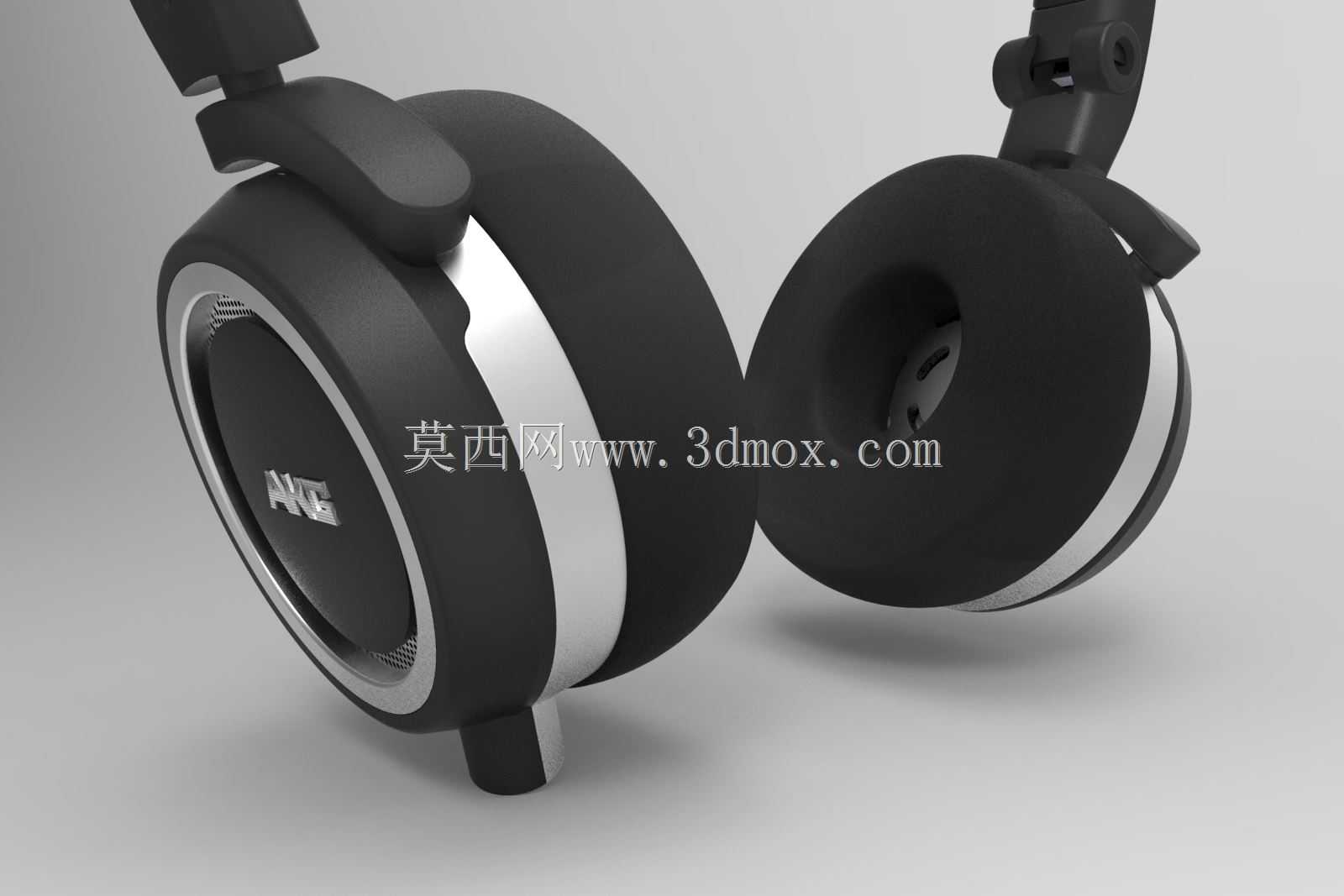

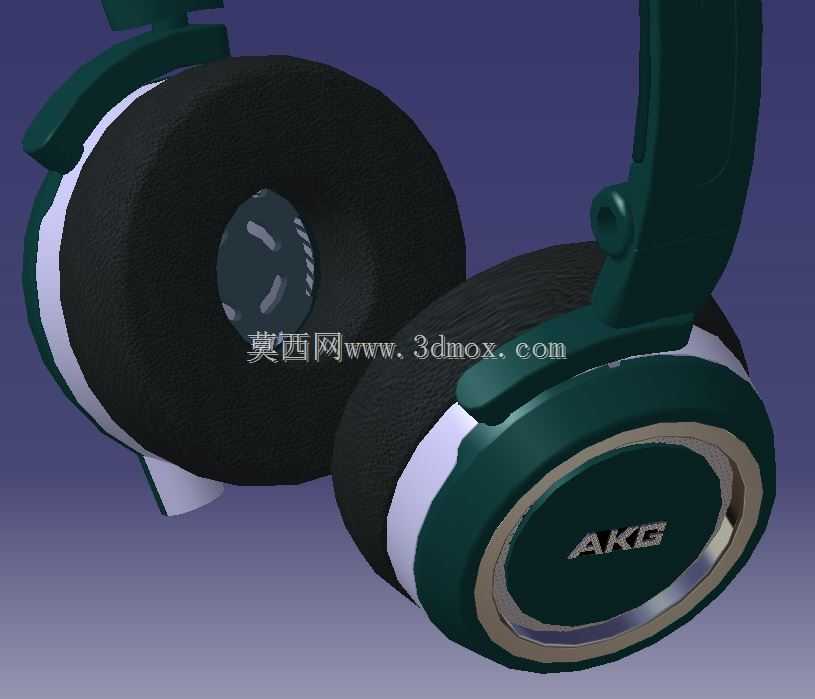

　　从功能特性上拆解，这款耳机采用压耳式佩戴结构，头梁部分做了自适应伸缩调节，两侧的滑动支架要保证拉伸阻尼均匀，不会出现卡滞或者松垮滑落的问题，耳罩部分采用可旋转的铰接结构，不用的时候可以平折收纳，方便放进随身的收纳包携带，这部分的铰接转轴是建模时的细节重点，要预留转动间隙，保证转动角度符合实际使用的调节范围，不会出现结构干涉。耳垫部分采用慢回弹记忆海绵外包仿皮材质，建模时要还原海绵的压缩形变余量，保证佩戴时耳垫能贴合不同用户的耳周轮廓，分散头梁的夹持压力，长时间佩戴不会有明显的压耳痛感。

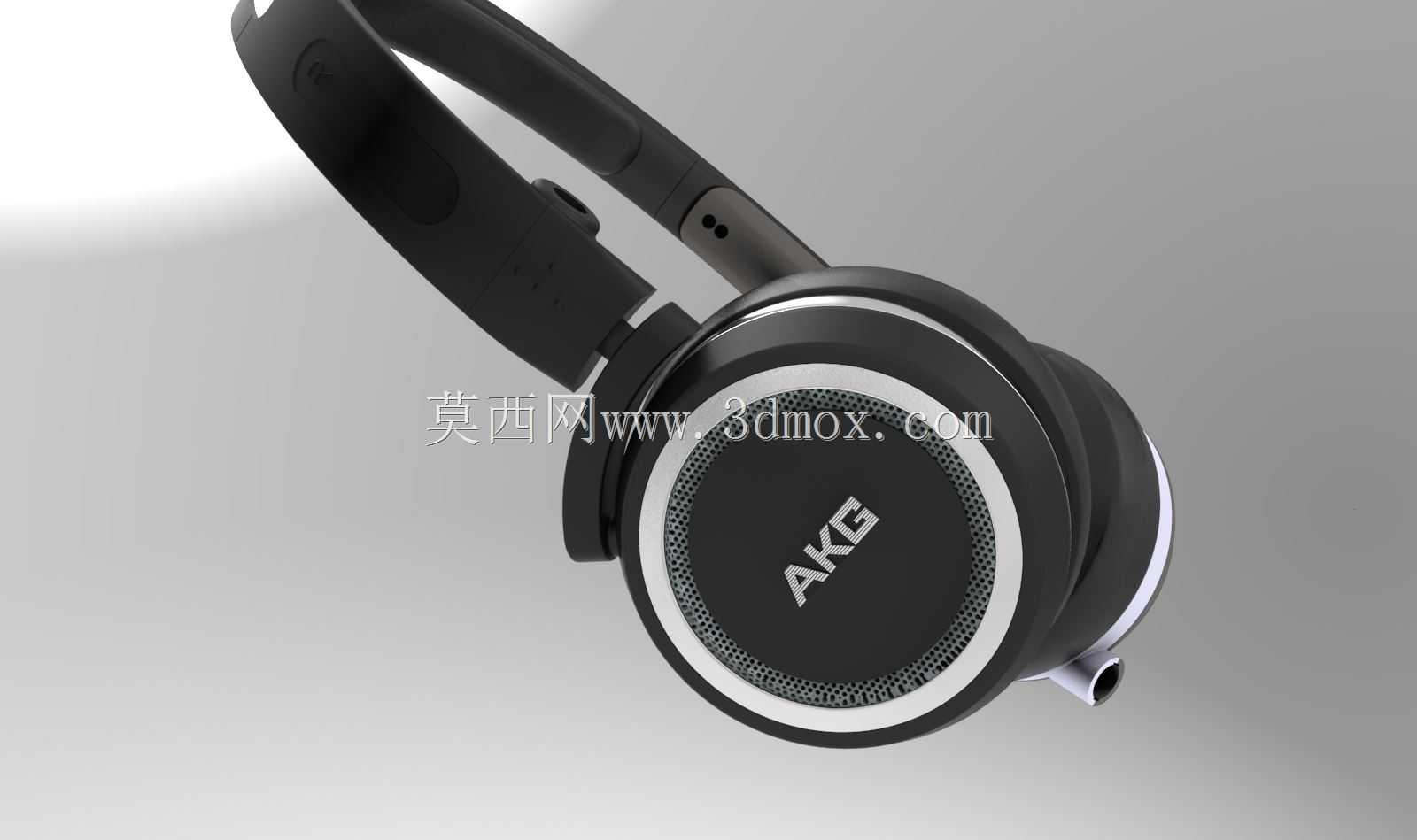

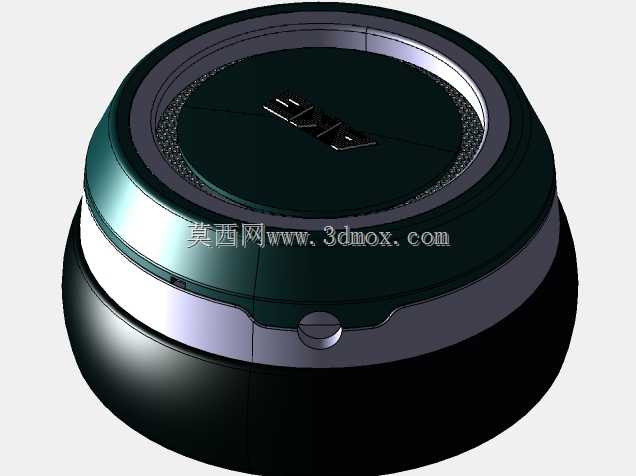

　　设计思路上，这款耳机走的是便携实用路线，没有做夸张的造型装饰，整体外壳采用哑光黑的工程塑料材质，头梁内侧填充了缓冲海绵，外侧做了防滑的纹理处理，单元外侧的装饰圈做了亮面切边处理，和哑光主体形成材质对比，品牌标识做了凹陷蚀刻的效果，不是简单的贴图贴在表面，这部分建模时要做实体的凹陷特征，保证渲染和后期结构验证时的细节真实度。声学单元部分，建模时还原了40mm直径的动圈单元安装位，单元前侧的出声网做了细密的格栅开孔，开孔率要符合实际声学设计的要求，不能随便开几个孔应付，后侧的腔体做了密封结构设计，预留了调音棉的安装空间，保证低频的氛围感不会因为腔体漏气变得松散。

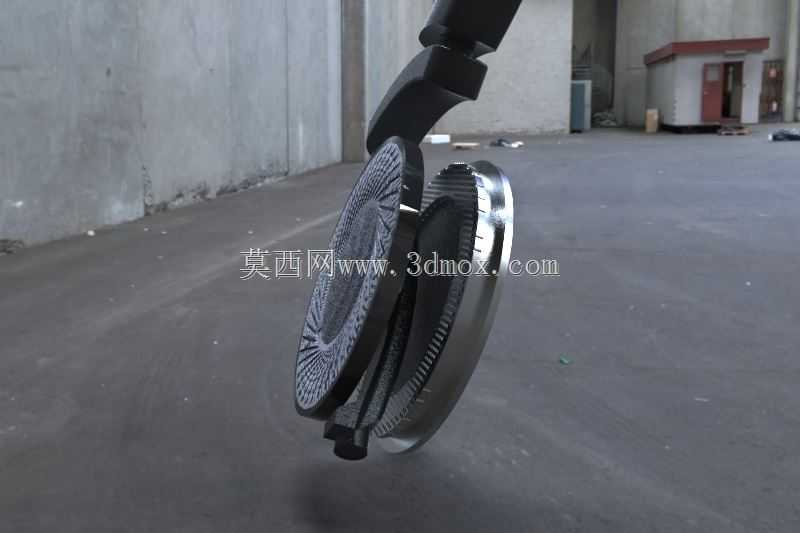

　　再说到外形尺寸和安装边界，这款耳机展开状态下头梁最大拉伸长度适配不同头围用户，折叠后整体厚度不到5cm，能轻松放进常规的耳机收纳包，耳罩的旋转角度最大可以达到90度，单耳放平的时候可以临时挂在脖子上，不会硌到肩膀。头梁和耳罩的连接支架采用金属内嵌加塑料外包的结构，建模时要区分内部金属加强件和外部塑料外壳的装配关系，金属件的厚度控制在1.2mm，保证结构强度的同时不会增加多余重量，整机组装完成后的重量控制在120g左右，比同类型大耳轻不少，这也是便携定位的核心设计指标。

　　实际建模过程中，头梁的曲面过渡是难点，要保证从顶部到头梁两端连接支架的位置曲率连续，不会出现曲面褶皱或者棱线突兀的问题，两侧伸缩滑轨的卡位结构要做等距的卡槽，每档拉伸的卡位手感一致，耳罩和支架连接的转轴要做限位结构，转动到最大角度时不会因为外力过度翻转损坏内部接线。出声网的格栅采用环形阵列排布，每个开孔的直径0.8mm，孔间距1.5mm，阵列时要顺着耳罩的圆弧面排布，不能出现开孔变形或者疏密不均的问题。耳机线的出线口做了防弯折的橡胶护套，建模时要还原护套的锥度过渡，预留线材摆动的空间，避免日常使用中线材反复弯折出现断裂。

　　很多新手做这类消费电子模型的时候，容易只关注外观的相似度，忽略实际装配的干涉问题，比如头梁收缩的时候会不会和耳罩外壳碰到，耳罩旋转的时候会不会拉扯到内部的走线，这些细节在建模阶段就要通过装配干涉检查提前规避，不然模型做出来看着好看，实际没法用于结构验证或者3D打印手板。这款耳机的结构拆分下来一共27个独立零件，每个零件的壁厚都控制在1.5-2mm之间，符合注塑成型的工艺要求，没有出现壁厚突变或者倒扣没法脱模的结构，外壳的合模线位置做在侧面不显眼的位置，保证外观的整体性。
