高难度L形木质孔明锁拼插结构

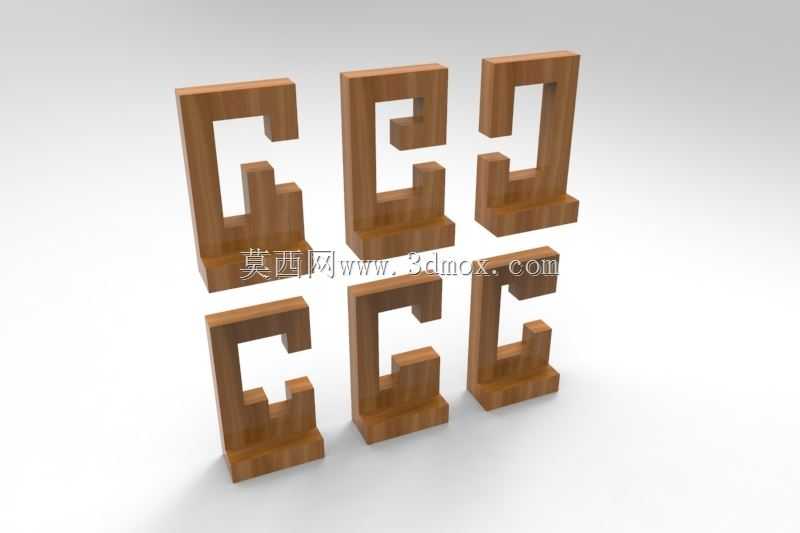

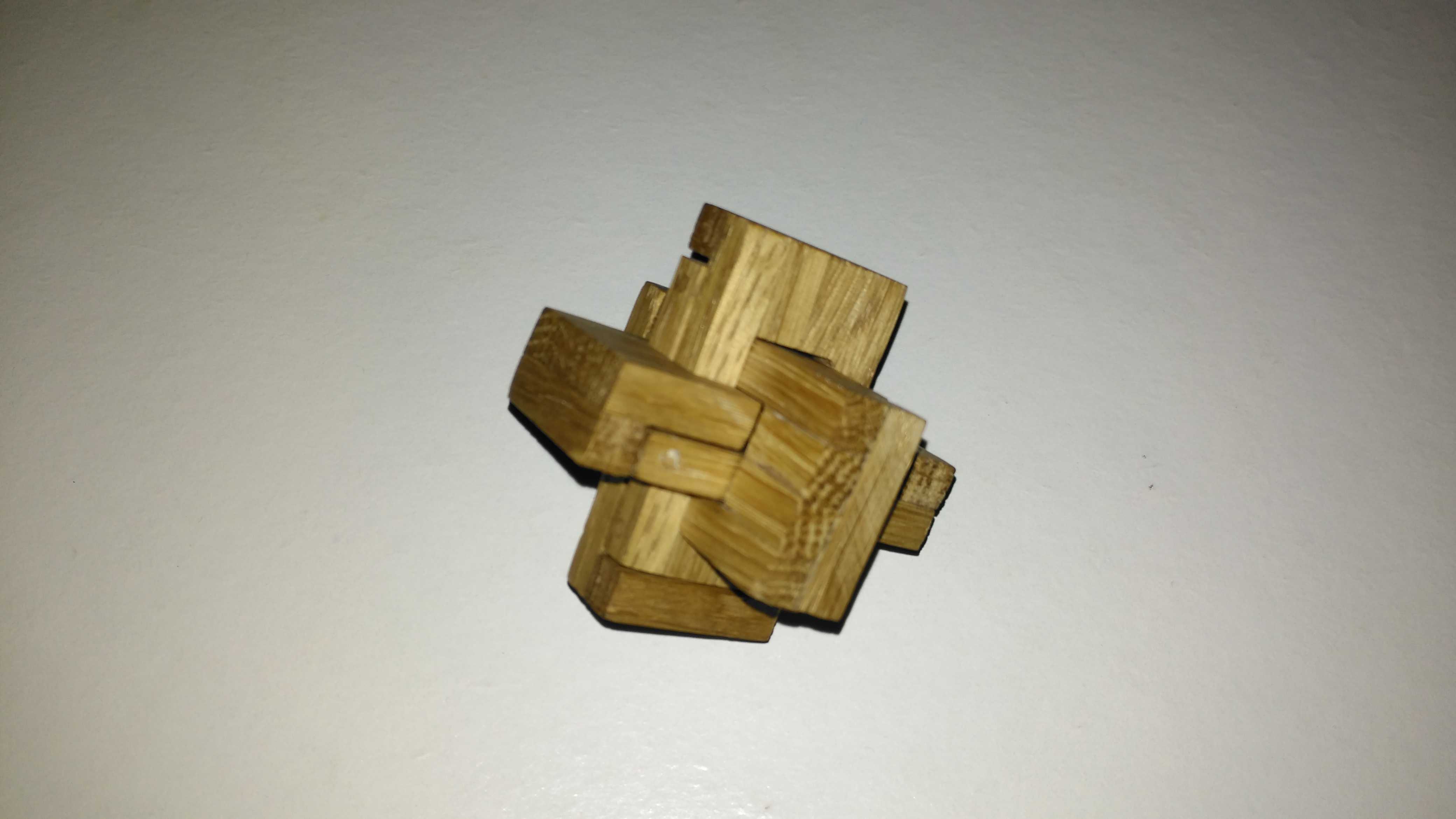

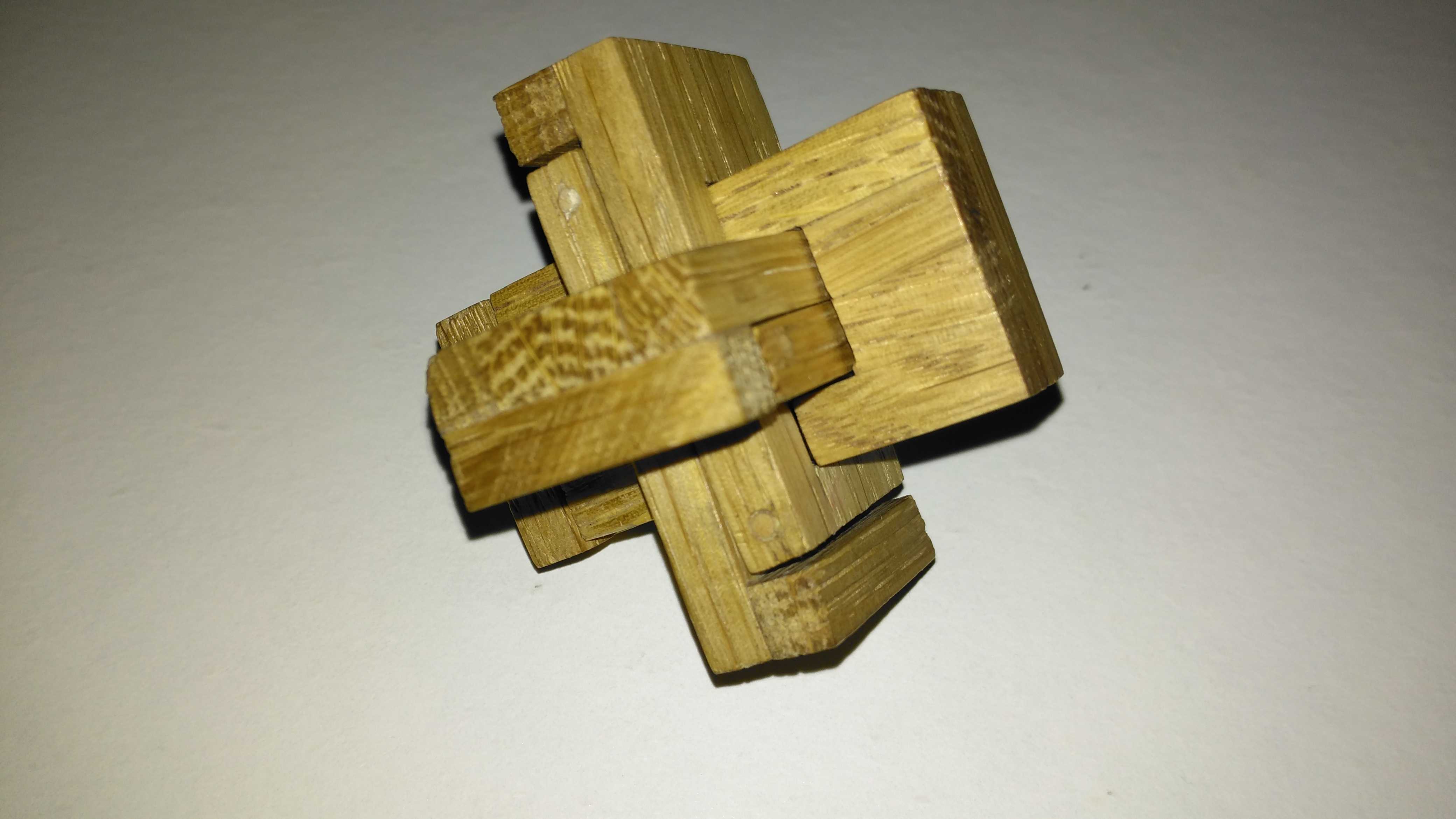

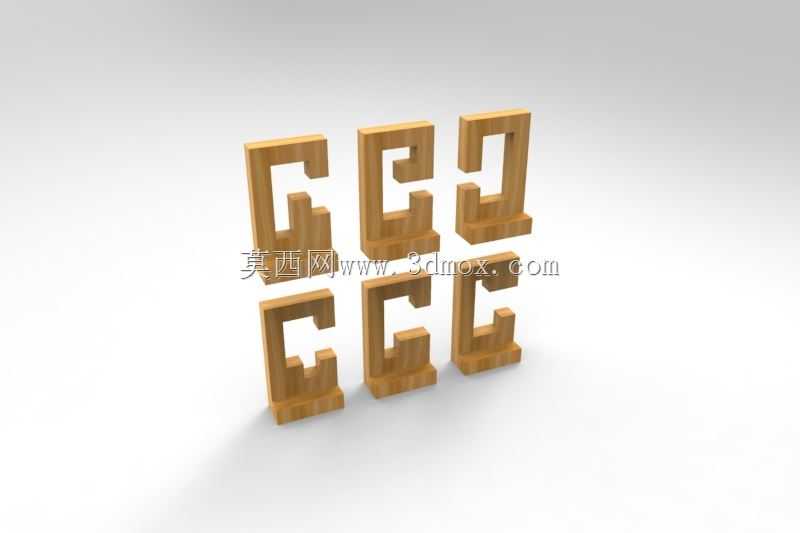

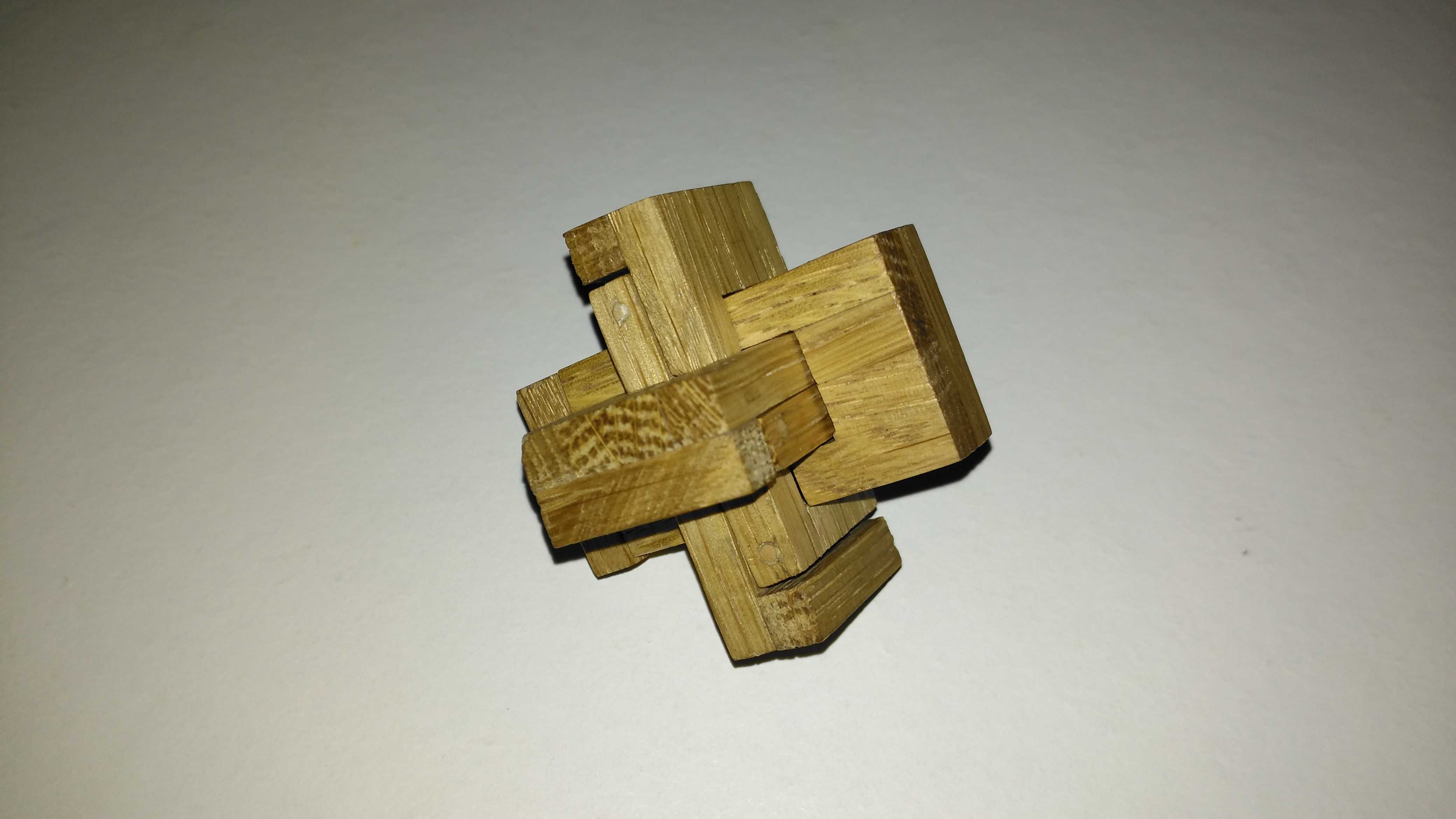

　　这类L形拼插榫卯结构，最早脱胎于传统木工榫卯的自锁逻辑，现在除了作为益智玩具的核心结构，其拼接自锁的设计思路也常被借鉴到快装工装、模块化拼接机架的无紧固件连接设计中，尤其是在需要反复拆装、不允许使用螺栓卡扣的洁净车间工装场景，这类互锁结构能避免紧固件脱落带来的洁净区污染风险，同时拆装效率比传统螺纹连接高40%以上。从结构本身来看，整套构件共6件L形木质拼块，不同拼块的移位行程存在明显差异，其中核心限位块的移位行程达到22次，其余辅助定位块的移位行程为3次，这种行程差的设计是整个结构自锁的核心——通过不同构件的移动路径互相遮挡，让任意单个构件都无法在其余构件保持原位的状态下被抽出，必须按照特定的先后顺序依次移动对应构件，

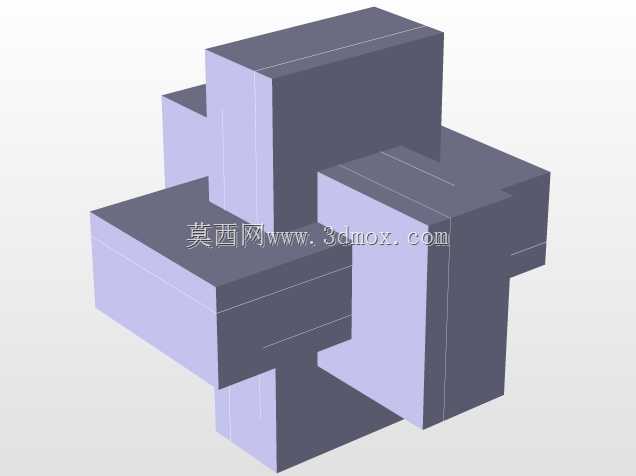

　　才能逐步解除所有限位完成拆解，这种逻辑和机械设计中安全联锁装置的设计思路完全一致，都是通过多构件的路径干涉实现非授权状态下的锁止。在外形尺寸上，整套结构拼合完成后为规整的正立方体形态，所有外露面均为平整平面，没有突出的卡扣或凹槽，安装边界完全控制在立方体外轮廓范围内，不存在超出基准面的结构，这一特性让它可以作为模块化快装单元直接嵌入到各类工装框架的预留安装位中，不需要额外预留操作空间来避让突出结构。设计这类结构的时候，首先要确定的是核心锁止块的移动路径，需要先在三维环境中模拟所有构件的极限移动位置，确保每一步移动都不会出现结构干涉，同时还要保证在未按顺序操作时，所有构件的移动路径都被相邻构件完全挡住，

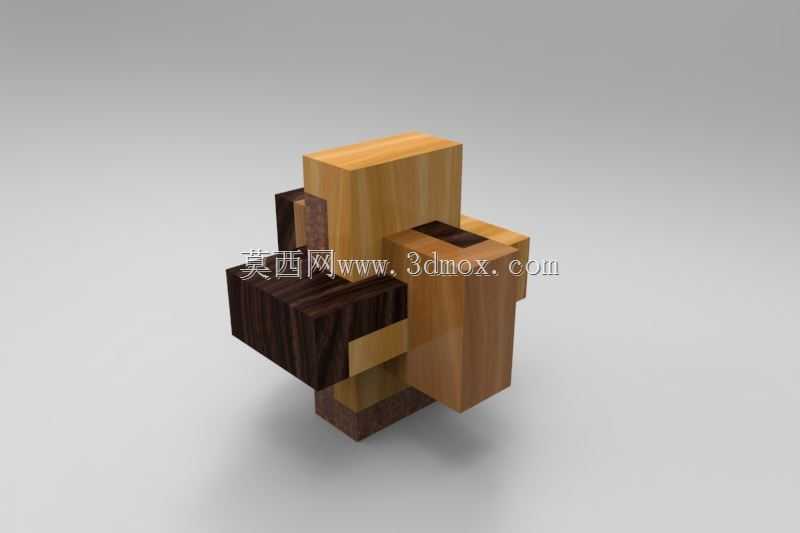

　　这里需要注意的是L形构件的转角处是应力集中的关键位置，尤其是木质构件的转角如果做直角处理，反复拆装过程中很容易出现崩边，所以实际建模时转角处需要做微小的圆角过渡，圆角半径控制在0.3-0.5mm即可，既不会影响拼接的紧密性，又能大幅提升构件的耐用性。从实际应用的角度看，这类互锁结构如果用在工业场景中，通常会选用POM或者尼龙作为加工材料，相比木质材料有更好的耐磨性和尺寸稳定性，拼接公差可以控制在0.1mm以内，反复拆装上千次也不会出现松动，而作为益智玩具使用时，选用不同密度的硬木拼接，还能通过木材纹理和颜色的差异，给玩家提供一定的操作提示，同时不同木材的重量差也能提升把玩时的手感。在建模过程中，

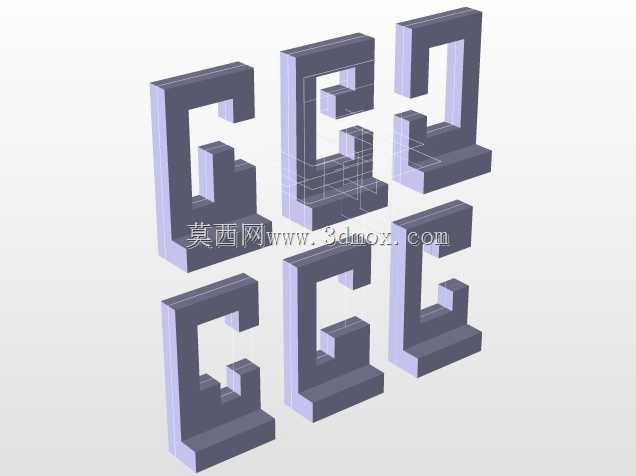

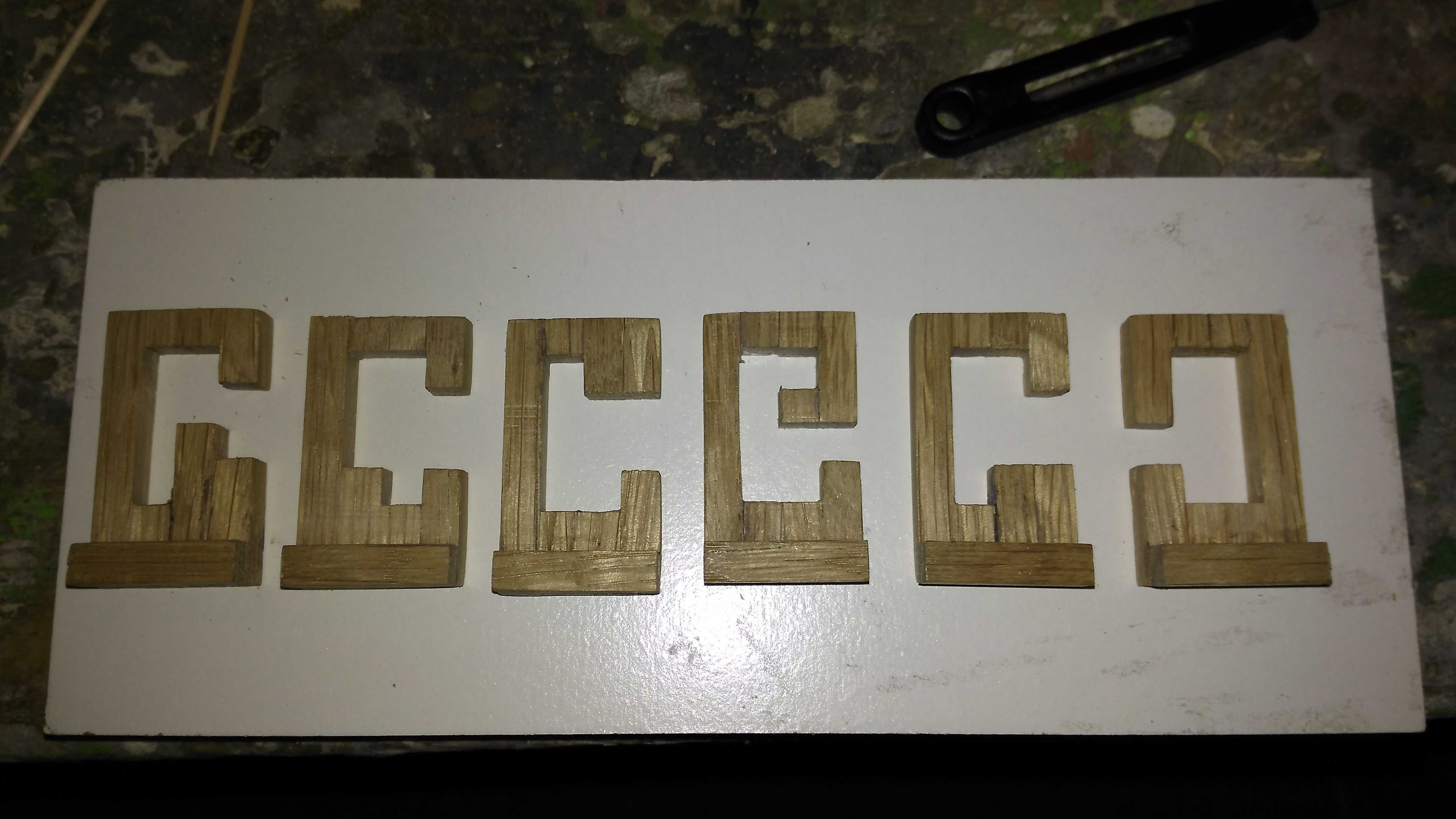

　　需要重点关注每个L形构件的缺口位置和尺寸，所有拼接面的配合公差要保持一致，不能出现某一处配合过松导致结构自行散开，也不能配合过紧导致拆装困难，尤其是核心锁止块的导向面，需要做微小的拔模斜度，斜度控制在0.2度左右，既能保证拼接时的导向顺畅，又不会影响拼合后的整体紧密性。另外，这类结构的安装没有方向性要求，因为拼合完成后是对称的立方体形态，不需要区分安装方向，在作为模块化单元使用时，可以任意方向嵌入安装位，降低了现场装配的出错概率。很多人在初次接触这类结构时，会误以为所有构件的形状是对称的，实际上每个L形构件的缺口位置和深度都有细微差异，这些细微差异就是实现不同移位行程的关键，建模时如果忽略了这些差异，做出来的结构要么无法拼合，要么拼合后很容易散开，完全达不到自锁的效果。从结构力学的角度看，拼合完成后所有构件的受力是互相传递的，外部施加的压力会通过拼接面分散到所有构件上，不存在单一的受力薄弱点，所以整体结构的抗压能力比同尺寸的实心木块差不了多少，这也是这类榫卯结构能沿用数百年的核心原因，不需要额外的紧固件就能实现很高的结构强度。
