六板拼接互锁木质榫卯结构件

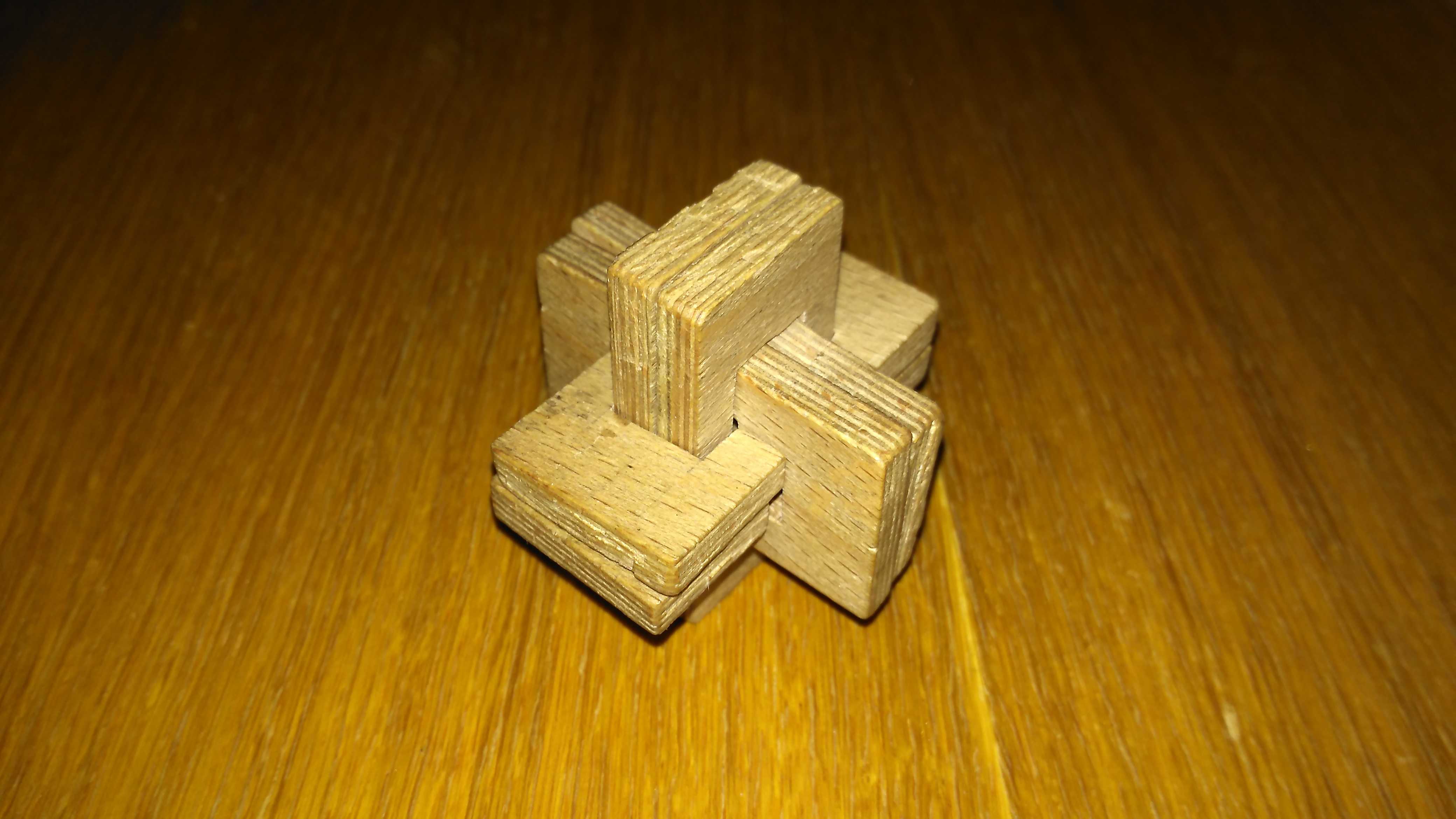

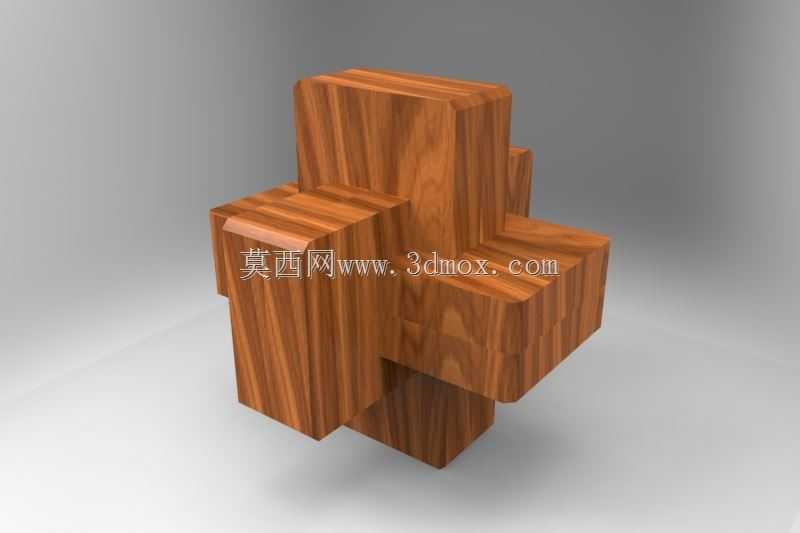

　　做结构设计快十年，第一次见到这个六板互锁结构的时候，第一反应是这玩意儿把传统榫卯的空间咬合逻辑玩到了极致，没有额外紧固件，全靠六块板材的开槽卡位实现三维方向的完全锁止，拆的时候得按特定顺序抽拉板块，装的时候也是一环扣一环，错一个角度就卡不进去。

　　先说实际能用到的场景，别觉得这只是个益智玩具结构，现在很多模块化快装工装的定位连接、可拆卸木质展架的节点、甚至部分需要无紧固件快拆的传感器安装支架，都在借鉴这种互锁逻辑——尤其是在不能用螺丝、胶水的洁净车间或者需要频繁拆装转运的临时检测工位，这种纯机械咬合的结构不会有紧固件脱落污染现场的问题，拆装也不需要额外工具，手就能操作，比快拆卡扣的可靠性还高，毕竟卡扣有疲劳断裂的风险，这种整板开槽的结构只要板材强度够，反复拆装几百次都不会有磨损失效的问题。

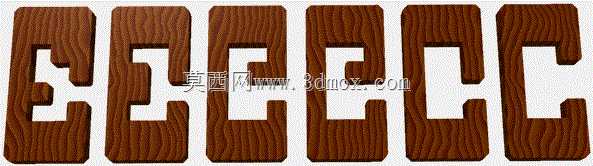

　　再讲设计的时候要卡的尺寸边界，很多新手建模的时候容易犯的错就是把槽宽和板厚做等公差，实际加工的时候不管是木质板材的铣槽还是金属板材的线切割开槽，都要留0.1到0.2mm的配合间隙，不然装的时候会卡死，拆的时候根本抽不出来。六块板的长度方向要严格对称，十字交叉的中心位置必须是整个构件的形心，不然拼完之后会出现某一侧突出长度不一致的问题，不仅外观歪，受力的时候也会偏载，长期受外力的话槽位容易崩边。还有每块板上的开槽位置，深度刚好是对应板材宽度的一半，不能多也不能少，开深了拼完之后结构会松垮，有旷量，开浅了两块板卡不到位，中间会留缝隙，整个构件的刚性直接掉一半。

　　从功能特性上来说，这种结构的核心优势就是三维等刚性，不管是从X、Y、Z哪个方向施加静载荷，力都会通过咬合的槽位分散到六块板上，不会出现单点受力集中的情况。我之前给客户做过一个同逻辑的铝合金材质安装座，用来固定光电传感器在生产线上的检测位，原来用的是角码加螺丝固定，设备运行久了螺丝震松，传感器位置偏移经常漏检，换成这种互锁结构的安装座之后，靠板材之间的咬合摩擦力锁死位置，连续跑了三个月的产线，位置偏差不到0.02mm，完全满足检测精度要求，而且拆装调整位置的时候不用拧螺丝，直接按顺序拆开调整板块插入深度就能改安装位置，比传统的固定座效率高太多。

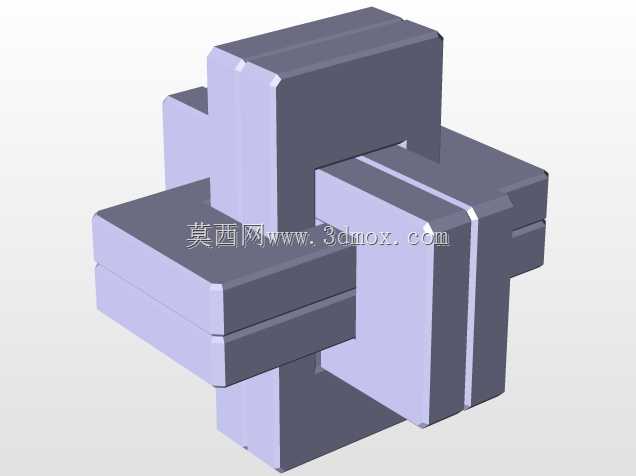

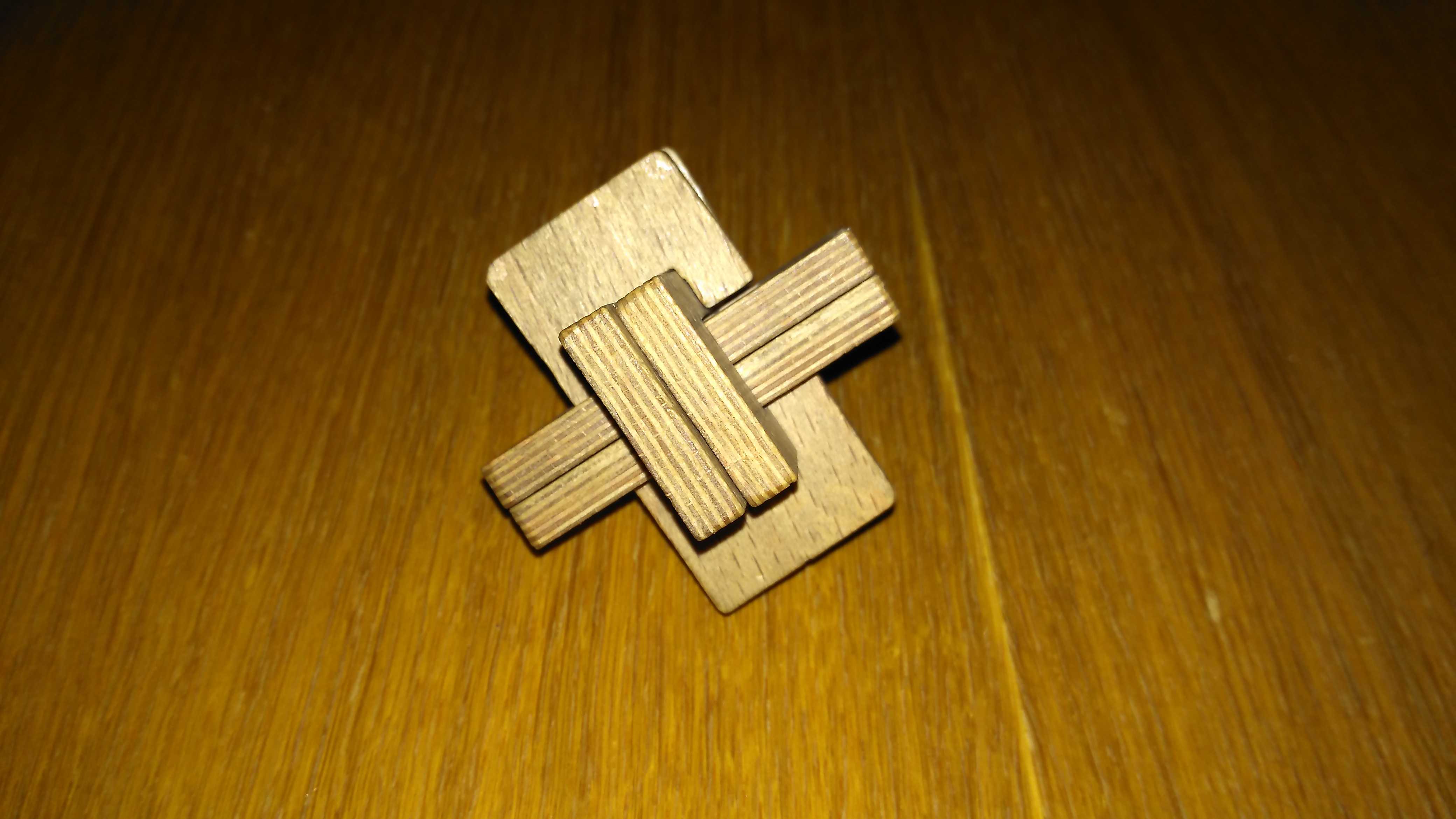

　　设计思路上其实是把二维的鲁班锁结构做了三维延伸，传统的三根鲁班锁是三个方向互锁，这个六板结构是每个方向用两块板对称卡位，相当于把每个方向的受力点从一个变成了两个，抗扭性能直接翻了一倍。建模的时候要先定中心基准面，六个方向的板都以中心原点为对称基准，先画一块板的开槽特征，再用镜像、圆周阵列的方式生成其他五块板，别一块一块单独画，很容易出现槽位不对齐的问题。装配的时候要注意顺序，先把四个方向的横板卡成十字平面，最后再插上下两个方向的封板，硬敲是装不进去的，得顺着槽位的方向慢慢滑入，等所有板都到位之后，轻轻晃一下没有旷量就算装配合格。

　　还有安装边界的问题，这种结构如果用来做安装构件的话，外围的安装孔位要开在每块板的外伸端，不能开在槽位附近，不然打孔会破坏槽位的结构强度，受力的时候容易从孔位位置裂开。如果是用非金属材质比如电木、亚克力做的话，槽位的边角要倒0.5mm的圆角，避免应力集中，装配的时候稍微受力就开裂。要是用金属材质做的话，槽位的配合面可以做轻微的喷砂处理，增加摩擦力，锁止之后的防松效果更好，不用额外加顶丝就能固定位置。

　　其实很多做结构的人总觉得复杂结构才好用，反而忽略了这种纯靠几何形状实现锁止的简单结构，没有多余的零件，没有易损件，加工的时候只要铣槽就行，不需要额外采购紧固件，成本比传统的连接结构低至少三成，可靠性还更高，不管是做小型的工装夹具定位件，还是做模块化的设备框架节点，这种互锁逻辑都有很大的复用空间，建模的时候把配合间隙、槽位深度、对称度这几个核心参数卡准，做出来的构件实际用起来基本不会出问题。
