曼富图旧三脚架旋钮替换备件结构设计

　　在户外摄影、影视拍摄、工程测绘等需要稳定架设设备的场景中，三脚架的锁紧旋钮是直接影响操作手感与架体稳定性的核心易损件，尤其是服役年限较长的老旧曼富图三脚架，其旋钮部件长期承受锁紧扭力、户外温湿度变化带来的材料老化、频繁拆装带来的磨损，很容易出现开裂、锁紧打滑、定位失效的问题，直接导致脚管无法固定、架体承重能力下降，轻则影响拍摄作业效率，重则造成架上昂贵的摄影、测绘设备跌落损坏。这类老旧进口三脚架的原厂备件往往已经停产，市面上很难找到匹配的替换件，很多从业者遇到这类问题只能选择整架报废，造成不必要的成本浪费，因此测绘复刻适配的替换旋钮备件，是延长老旧专业三脚架使用寿命的高性价比方案。

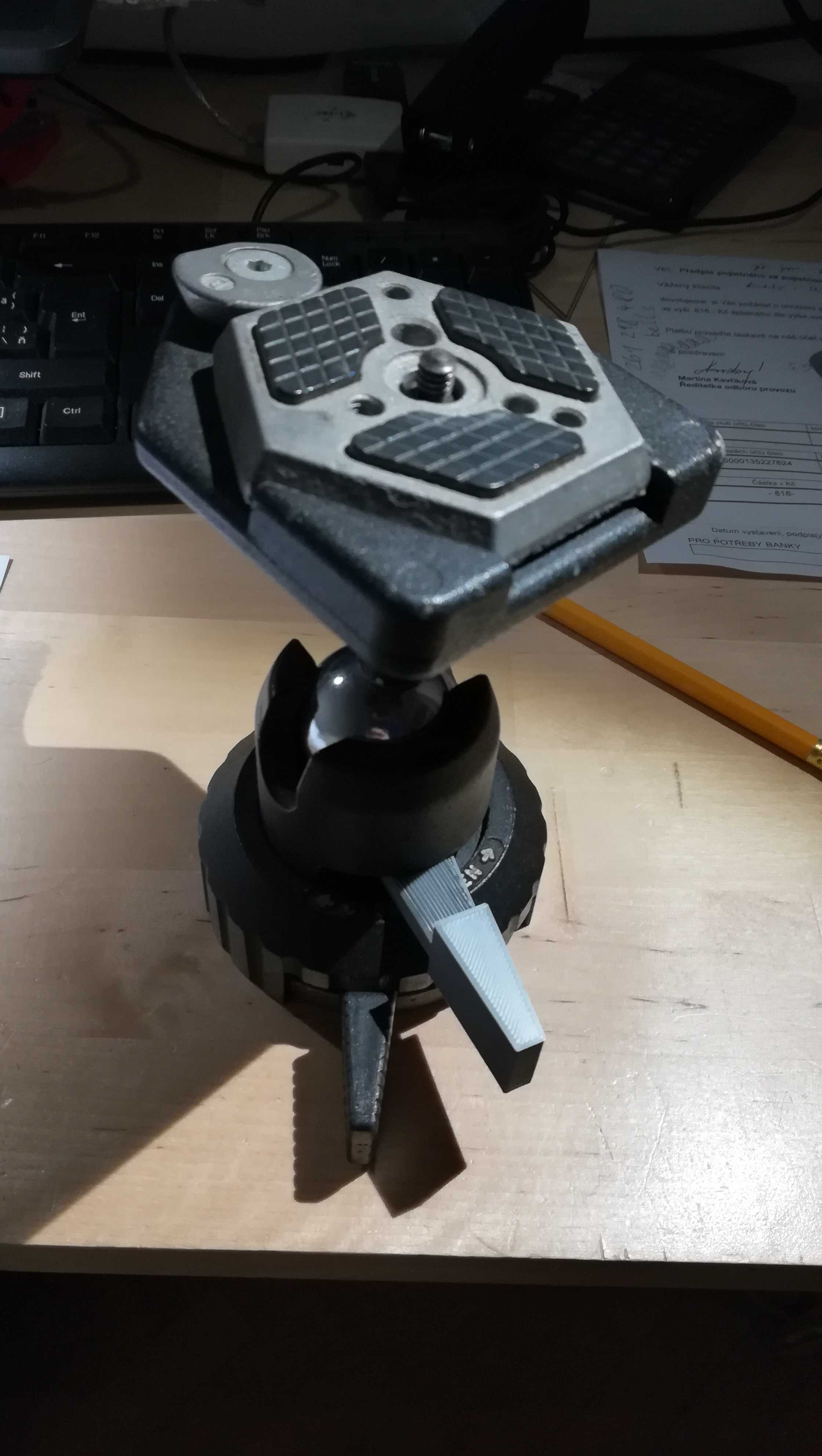

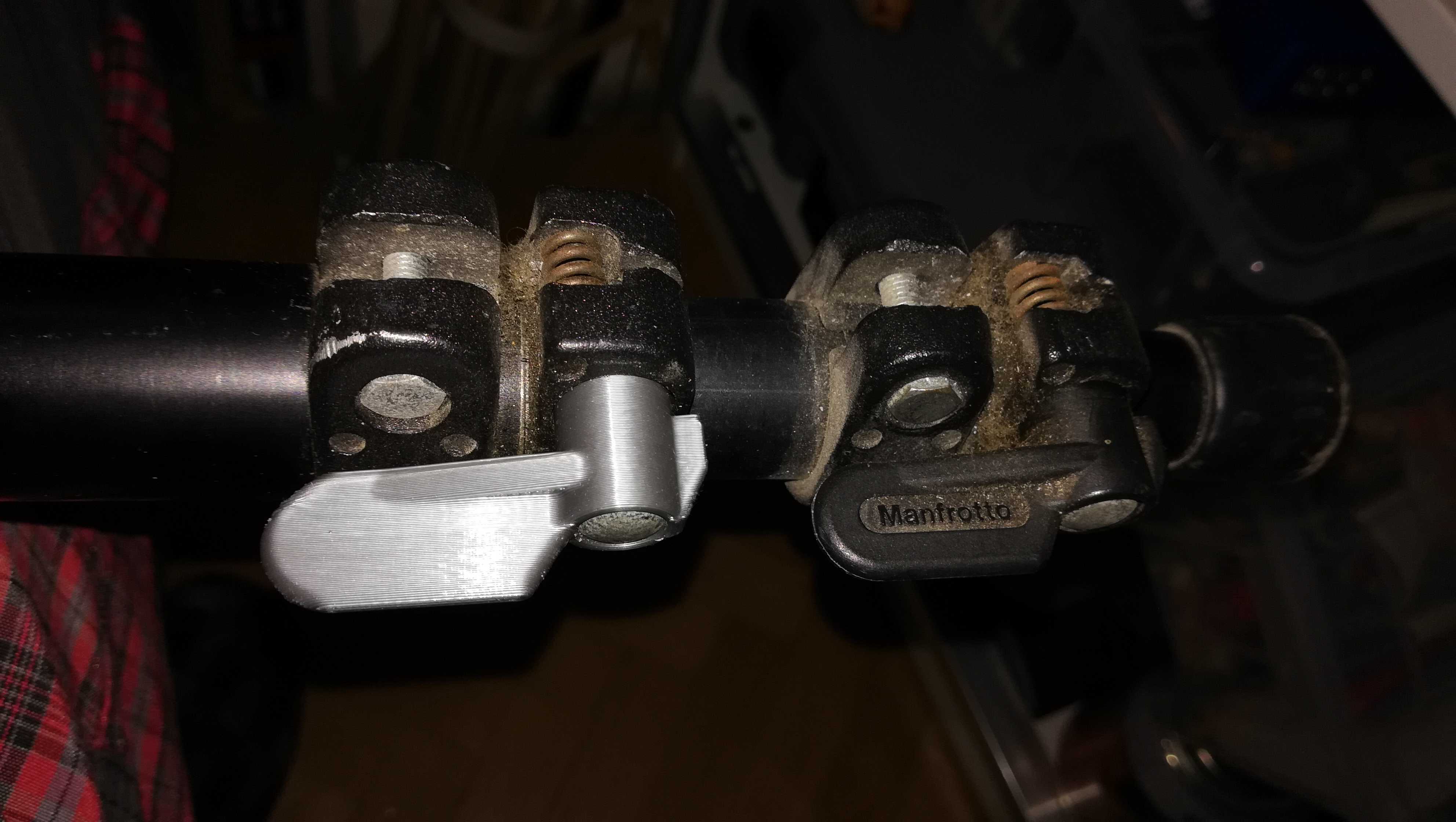

　　从实际使用功能来看，该旋钮部件承担两个核心作用：一是作为脚管角度调节、伸缩锁紧的操作受力件，用户旋转旋钮时产生的轴向压紧力会传递到脚管内部的锁紧机构，实现脚管不同伸出长度、不同展开角度的可靠固定，需要承受用户施加的操作扭力，同时在架体承重时持续提供稳定的压紧力，避免锁紧力衰减导致脚管滑移；二是作为三脚架外侧的操作交互件，其外形需要贴合人手操作的施力习惯，旋转时不会打滑，同时与三脚架原有安装位完全适配，不需要对原有架体做任何打孔、切削等二次加工，就能直接装配使用。

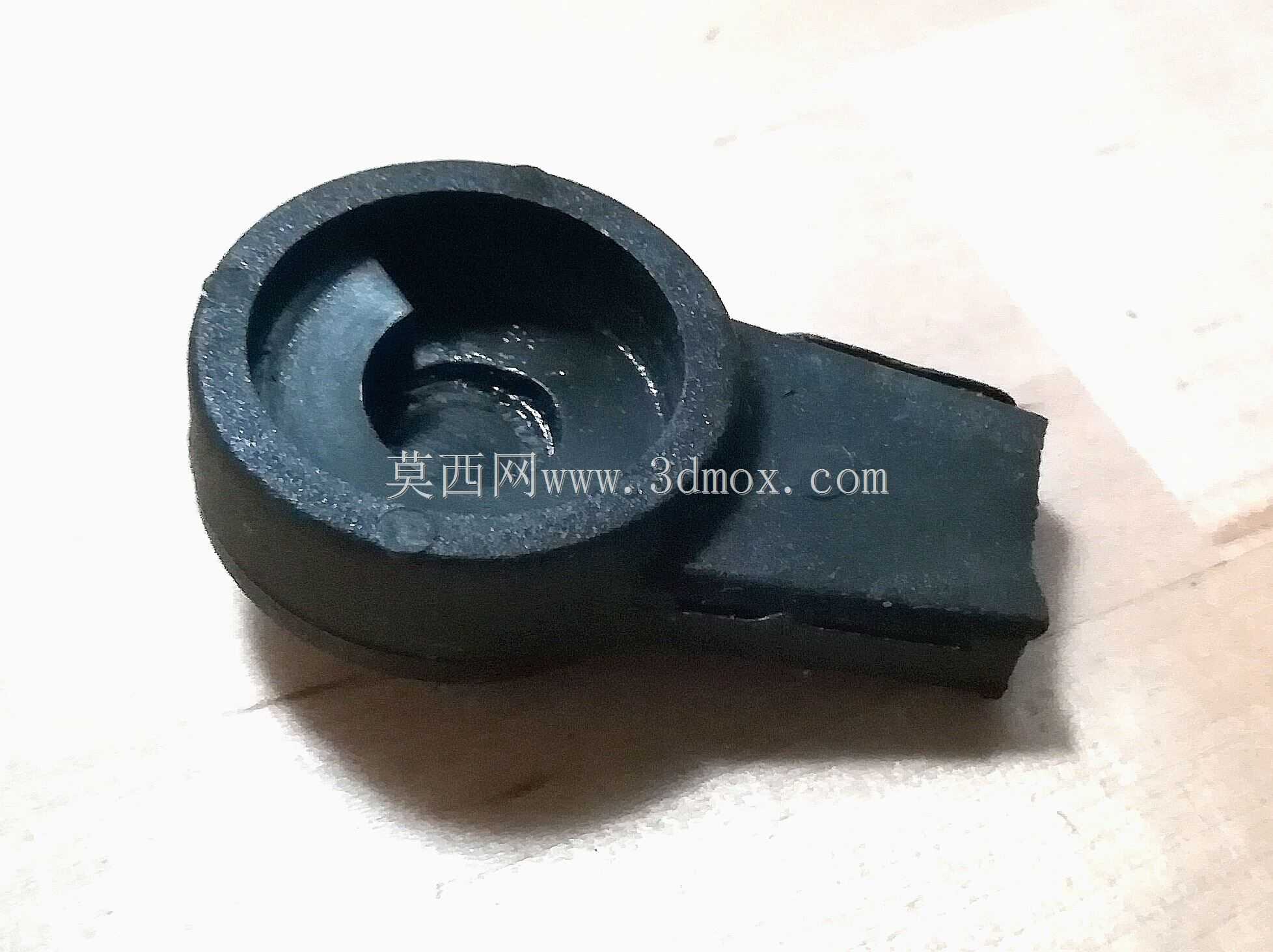

　　在设计思路上，首先要完全匹配原有安装位的边界尺寸，不能出现装配干涉。该旋钮整体分为圆形旋钮座与侧向延伸的扳动翼两个部分，圆形旋钮座的内腔是与三脚架内部锁紧轴配合的核心结构，内腔的环形凹槽、偏心定位结构完全复刻原有损坏件的尺寸，保证装入后能与锁紧轴的卡合结构完全咬合，旋转时不会出现空转打滑的问题；内腔的深度、内径公差控制在0.1mm以内，既保证装配时能顺畅推入安装位，又不会因为间隙过大导致锁紧时出现旷量。侧向延伸的扳动翼是用户施加扭力的主要部位，设计时保留了原有平直的翼型结构，边缘做了微小的圆角处理，避免操作时硌手，翼片的厚度与原有部件保持一致，保证用户旋转时的施力力臂与原厂件一致，不需要改变操作习惯就能获得相同的锁紧手感。

　　从安装边界来看，圆形旋钮座的外径与原有部件完全一致，装配后不会突出架体原有轮廓，避免三脚架收纳时与其他部件发生磕碰；扳动翼的延伸长度控制在原有尺寸范围内，旋转到任意角度都不会与脚管、其他锁紧部件发生运动干涉，保证旋钮可以完整旋转到锁紧与松开的两个极限位置。材料选择上适配原有部件的耐磨塑胶特性，具备足够的结构强度，承受常规操作扭力时不会出现断裂，同时具备一定的自润滑特性，长期旋转摩擦不会出现过度磨损导致的间隙变大。

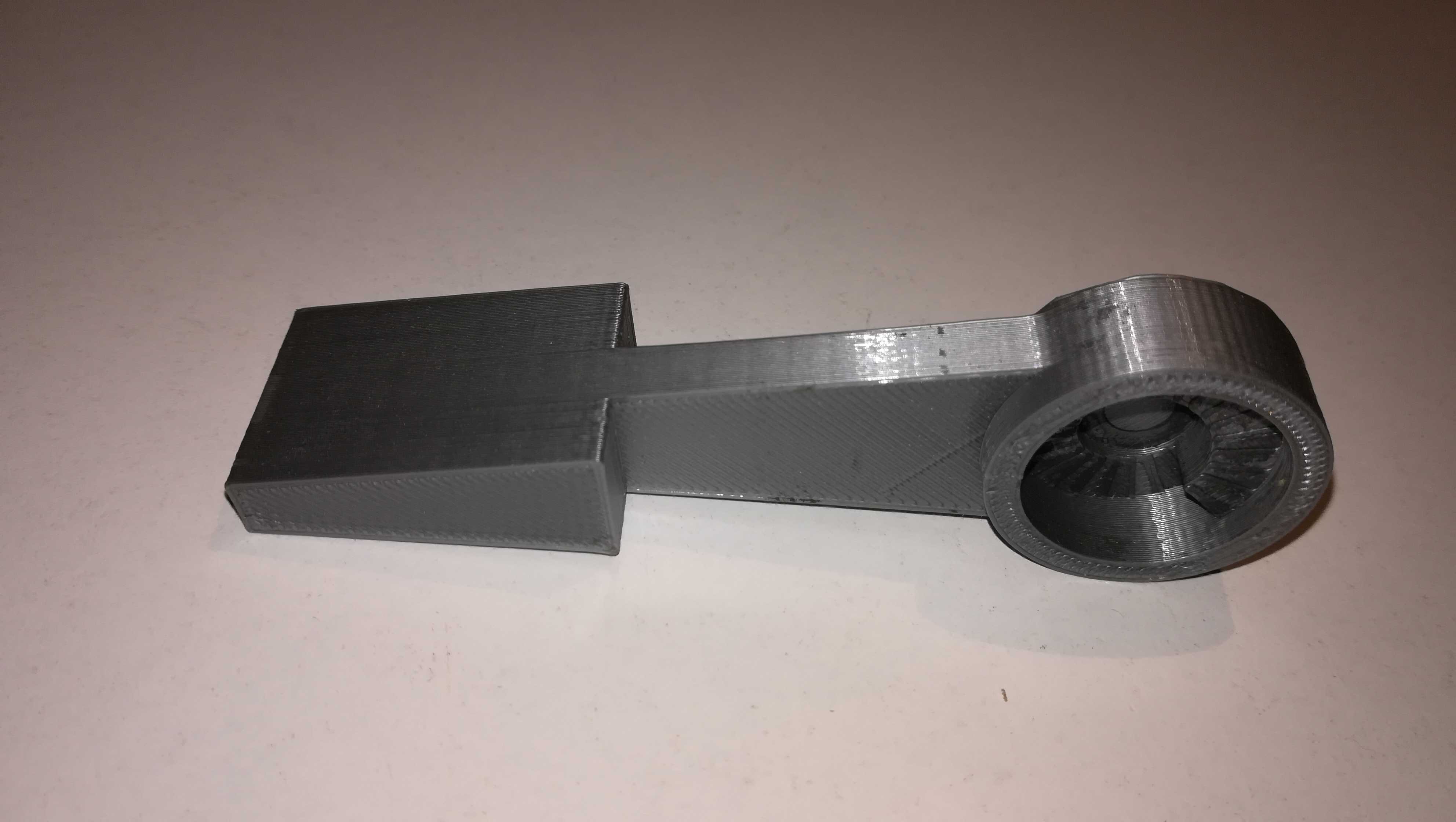

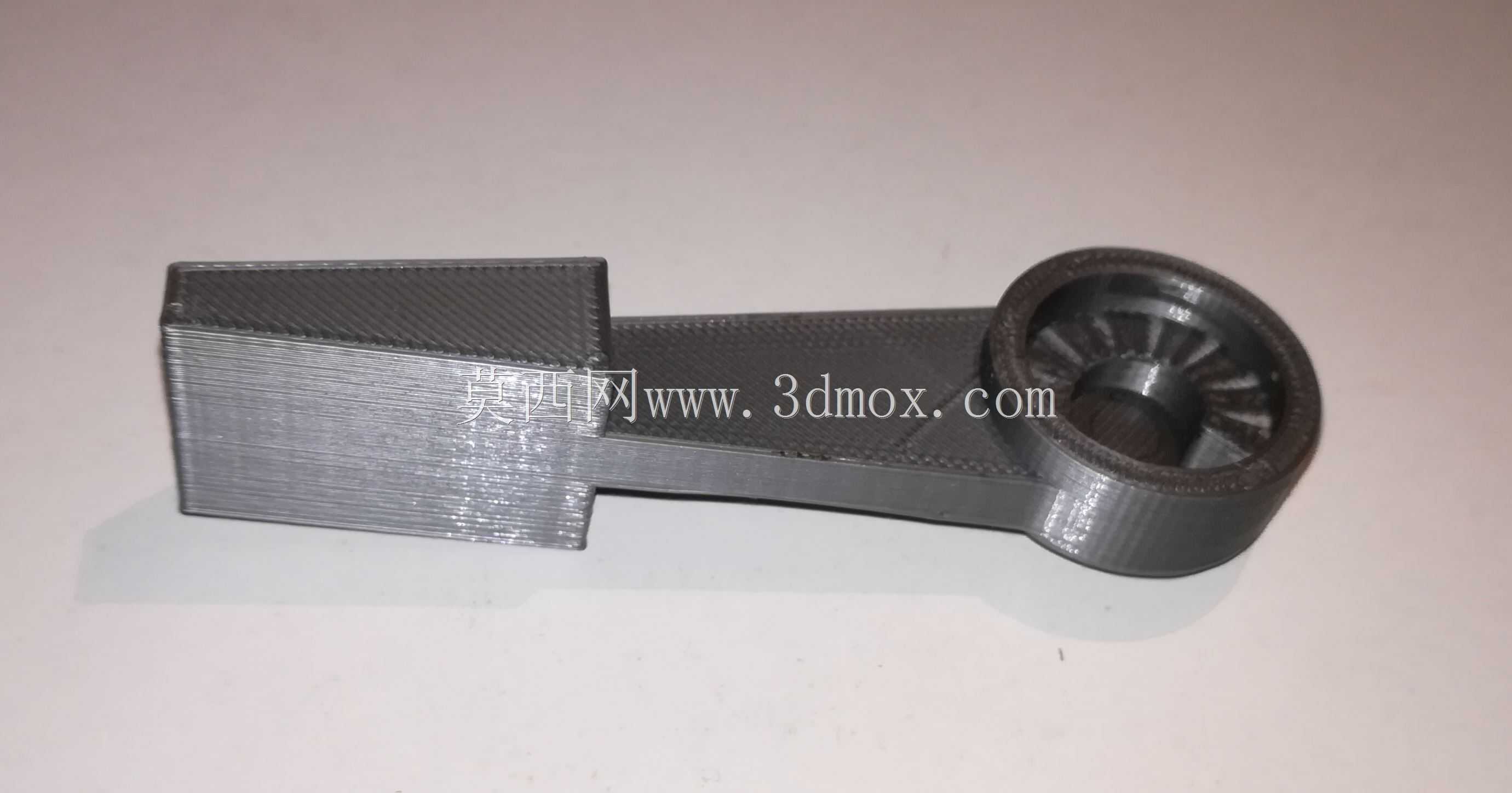

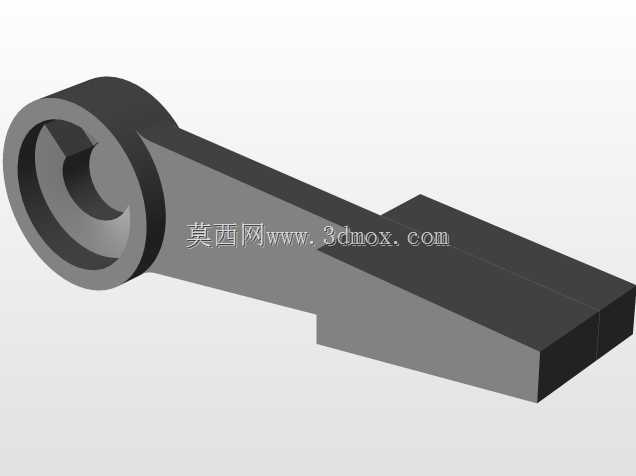

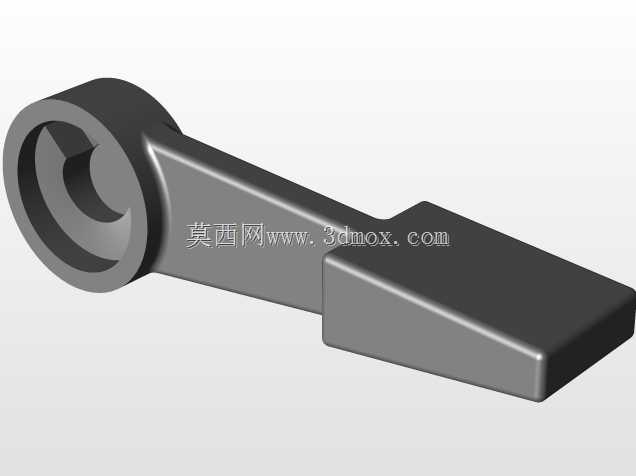

　　在建模过程中，首先对损坏的原有旋钮进行全尺寸测绘，重点记录内腔的偏心卡槽位置、环形槽的深度与宽度、扳动翼与圆形座的相对位置角度这些关键配合尺寸，避免因为尺寸偏差导致装配失效。建模时优先保证配合面的尺寸精度，非配合的外表面可以保留与原部件一致的哑光质感，不需要做额外的抛光处理，与老旧三脚架的整体外观风格匹配。完成建模后需要做运动干涉检查，模拟旋钮旋转全行程的状态，确认与周边脚管部件的最小间隙大于0.5mm，避免装配后出现卡滞。这类替换备件的设计核心是完全适配原有设备的安装接口，不需要改动原有设备的任何结构，就能实现损坏部件的原位替换，让已经停产的老旧专业三脚架可以重新投入使用，降低从业者的设备更新成本，同时也能满足很多摄影爱好者修复经典老器材的实际需求。在实际装配验证中，要重点测试锁紧后的承重能力，将脚管完全伸出、展开到最大工作角度，架设额定承重的设备静置24小时，检查脚管是否出现滑移、旋钮是否出现松动，确保替换后的部件性能达到原有原厂件的使用标准。
