1-1/2英寸RF法兰端ANSI150旋启式止回阀

这款旋启式止回阀主要应用于石油化工、市政给排水、暖通空调、火力发电等行业的工业管路系统中，核心作用是管控管路内介质的单向流动，避免介质倒流引发的泵组反转、水锤冲击、介质回流污染等问题，保障整套管路系统的运行稳定性与安全性。在实际工况中，这类止回阀通常安装在泵类设备出口端、分支管路汇流节点、介质单向流通要求的管段位置，适配水、油品、蒸汽、弱腐蚀性流体等多种常见工业介质，在150磅级的中低压管路工况下能够长期稳定运行。

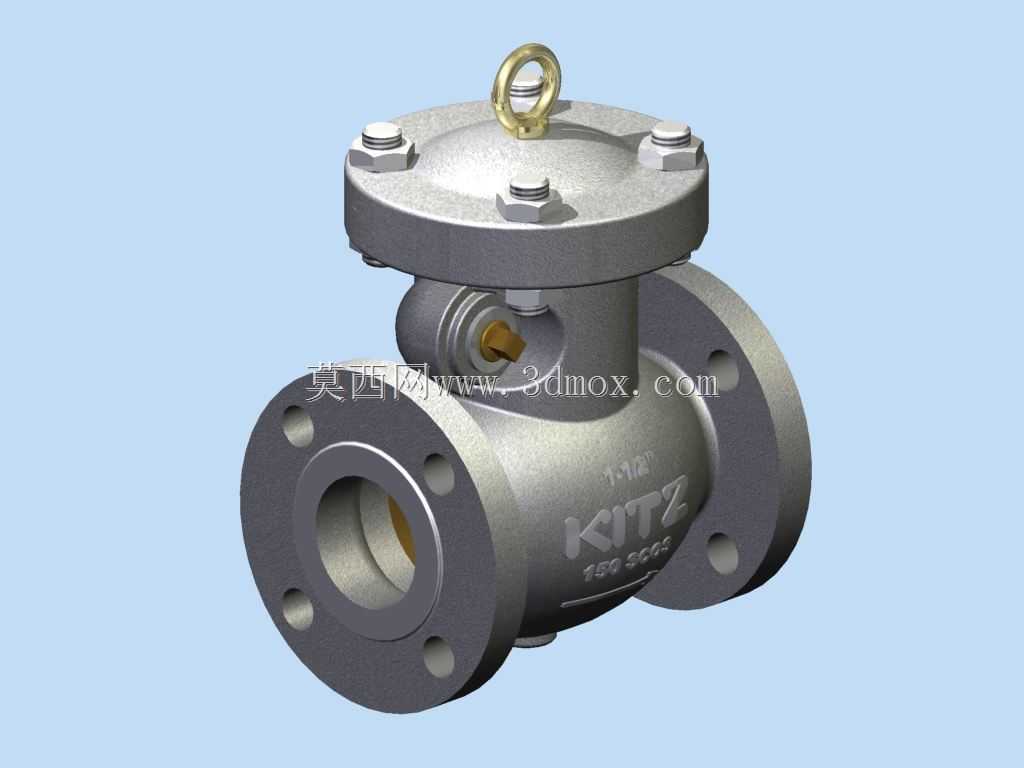

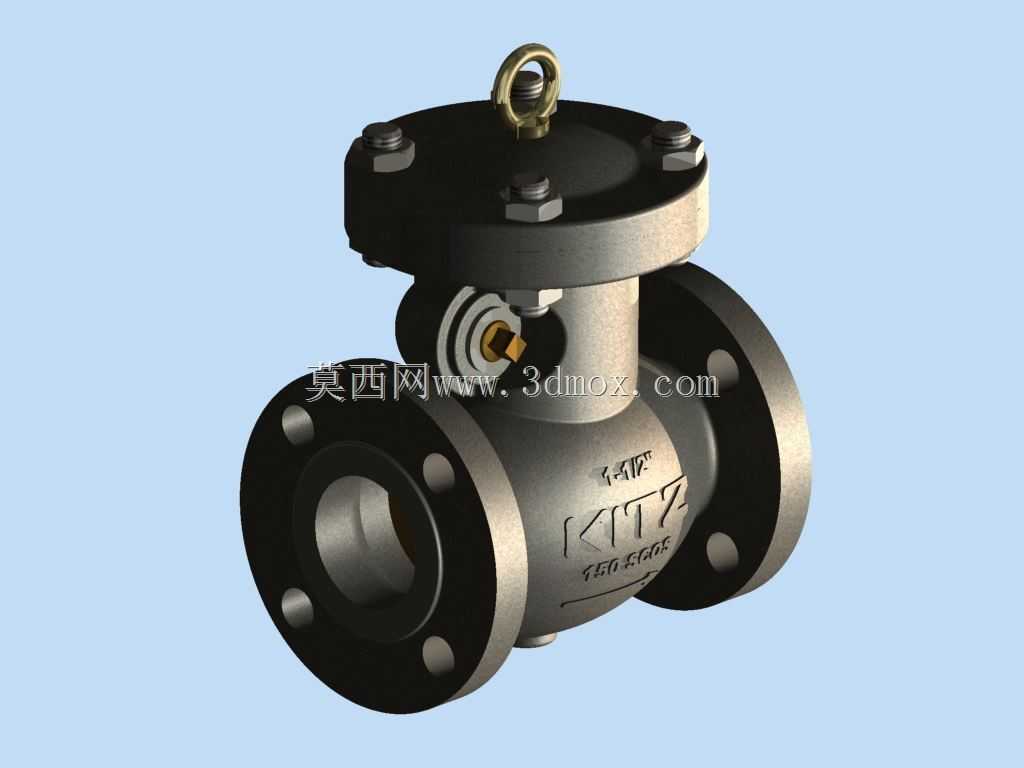

产品采用旋启式结构设计，阀瓣围绕阀座外侧的销轴做圆弧摆动实现启闭动作，相较于升降式止回阀，该结构对介质流动的阻力更小，适合大流量、流速相对平稳的管路场景，同时阀瓣开启角度大，不易被介质中的细小杂质卡滞，对介质清洁度的适配范围更宽。阀体采用法兰端RF突面连接形式，符合ANSI 150标准的连接尺寸要求，两端法兰的螺栓孔分布、密封面尺寸完全匹配对应压力等级的同规格法兰管件，安装时无需额外加工适配连接件，能够直接与同标准的管路、泵阀设备对接，大幅降低现场安装的适配成本。

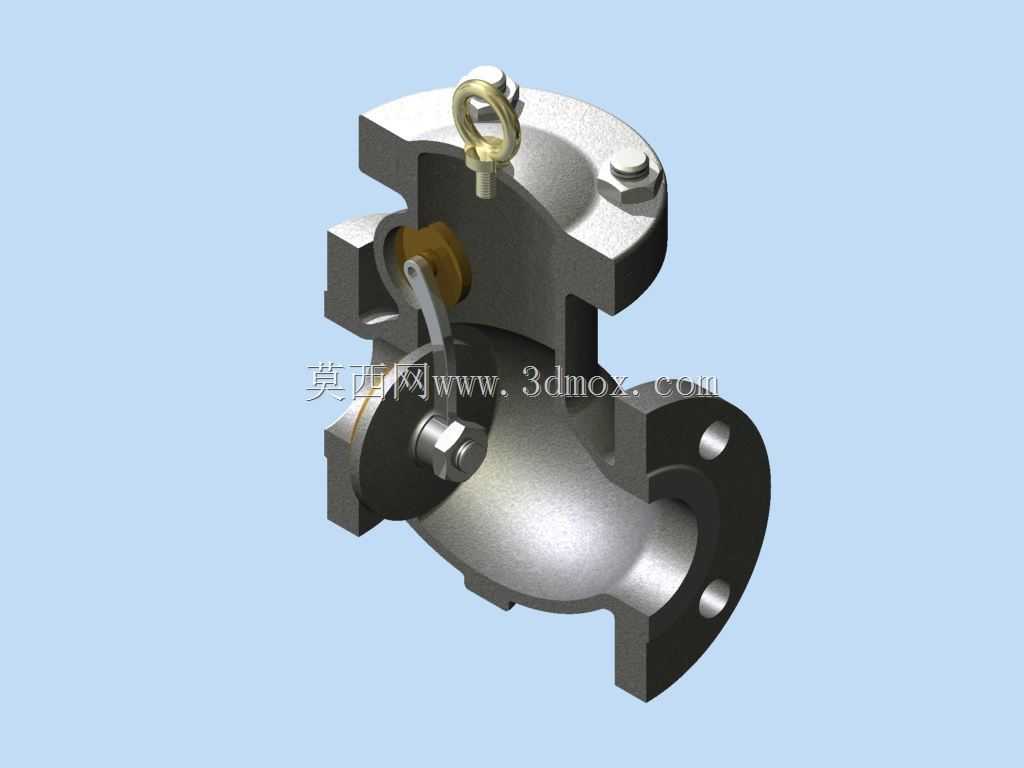

设计过程中，首先围绕介质单向密封的核心需求，确定了阀瓣与阀座的密封面配合角度，保证正向流通时介质能够顺畅推开阀瓣，压降控制在合理区间，反向承压时阀瓣能够在介质推力与自身重力作用下快速贴合阀座，实现可靠密封，杜绝介质倒流。其次针对阀瓣摆动的销轴结构做了耐磨与防脱出设计，销轴与阀瓣接触位置预留了合理的配合间隙，既保证阀瓣摆动灵活无卡涩，又避免长期启闭磨损导致间隙过大引发阀瓣偏斜、密封失效问题。阀体顶部设置了可拆式阀盖，通过均布的螺栓与阀体紧固，密封面采用垫片压紧密封，后期维护时无需将整个阀体从管路上拆下，只需打开阀盖即可对内部阀瓣、销轴、密封面进行检修更换，大幅降低后期运维成本。阀盖顶部设置的吊环结构，方便现场安装时的吊装转运，适配工业现场的安装作业需求。

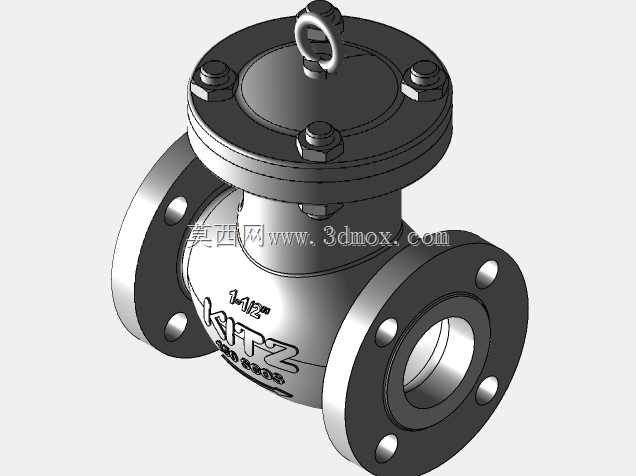

外形尺寸方面，该阀为1-1/2英寸通径规格，结构长度符合ANSI对应压力等级止回阀的标准尺寸要求，两端法兰的外径、螺栓孔中心距、螺栓孔数量与孔径完全遵循ANSI 150标准，安装时的轴向占用空间、法兰对接位置的径向边界都与同规格标准法兰阀门一致，能够直接替换同参数的老旧损坏阀门，无需调整现有管路的安装空间与连接位置。阀体外部的轮廓做了圆弧过渡处理，既避免了应力集中问题提升阀体承压强度，又减少了铸造过程中的缺陷风险，整体外观规整，铸造表面平整，适配工业管路的安装外观要求。
