多规格不锈钢法兰连接件三维设计

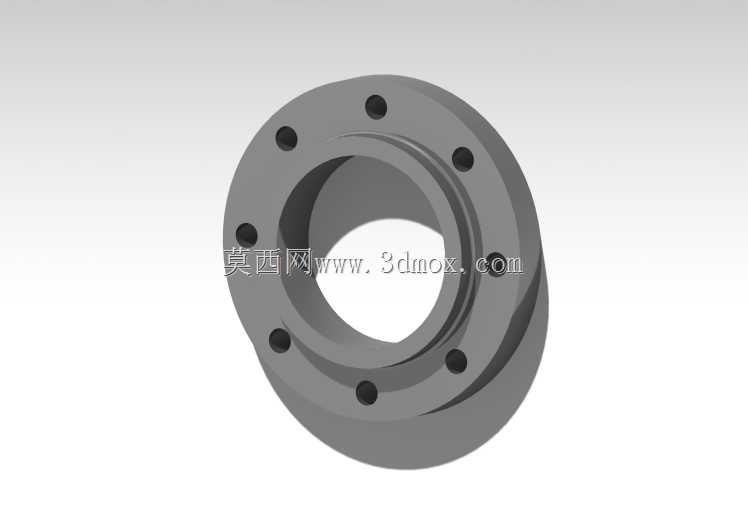

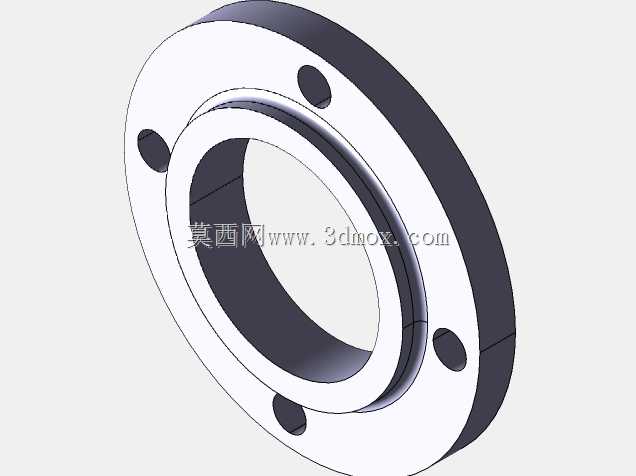

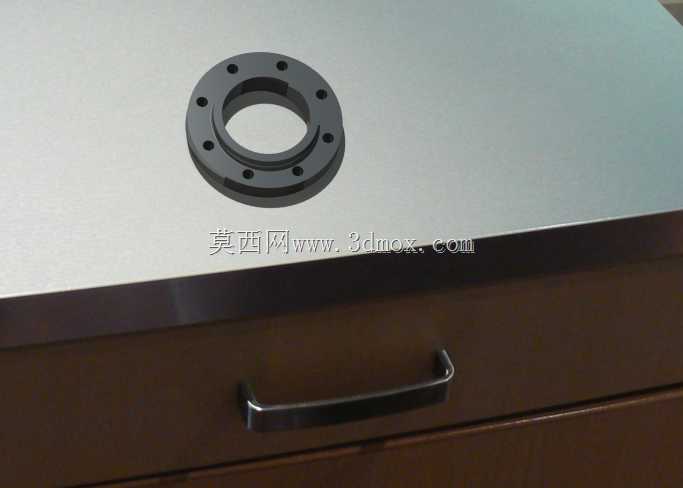

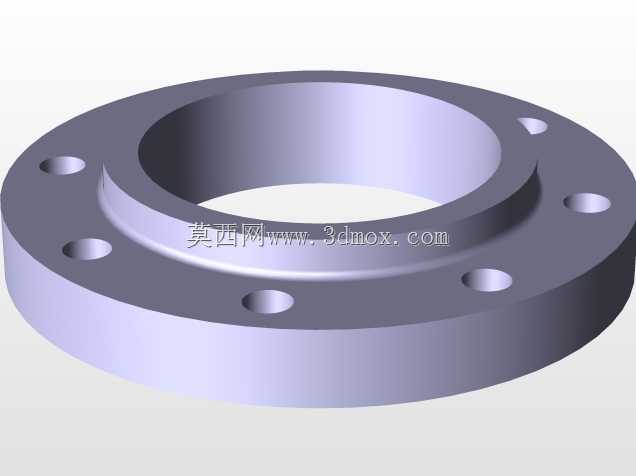

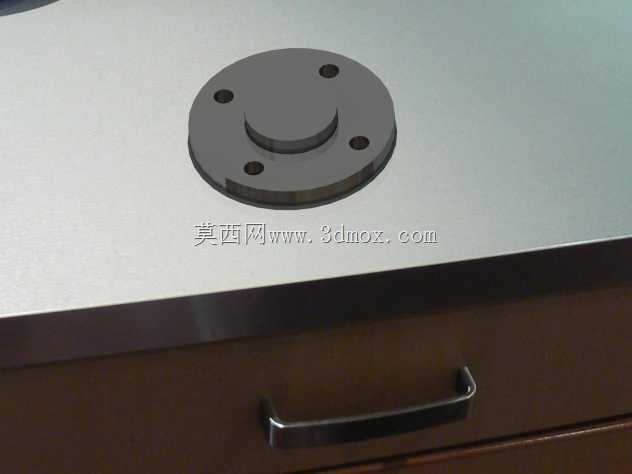

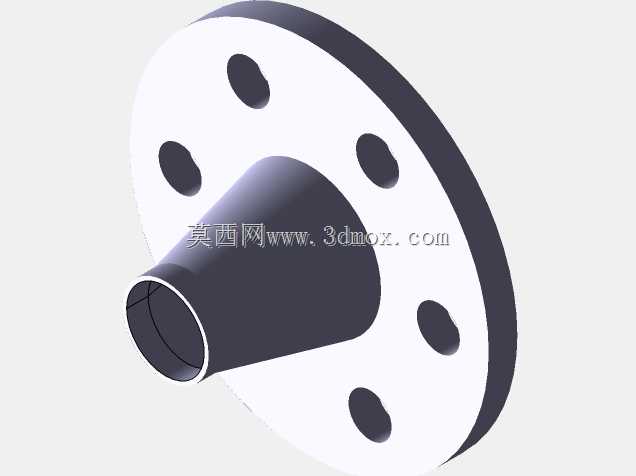

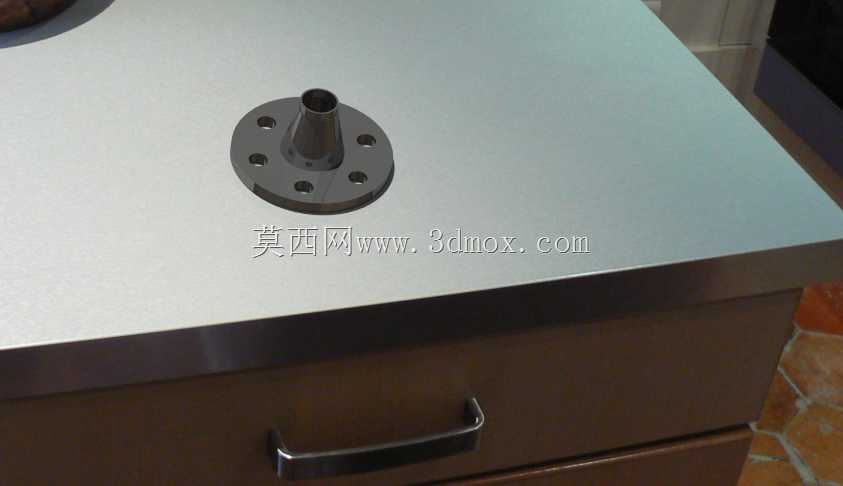

法兰是管路系统中应用极为广泛的核心连接部件，在石油化工、市政给排水、电力输配、暖通空调、船舶制造等多个工业领域都承担着管路对接、介质导流、密封承压的关键作用，不同工况下的管路系统对法兰的结构形式、密封性能、承压等级都有着差异化的要求，本次设计的多规格法兰集合，覆盖了平焊、对焊、带颈等多种常用结构形式，能够适配不同管径、不同压力等级的管路连接需求。从实际应用场景来看，这类不锈钢法兰主要用于有耐腐蚀需求的流体输送管路，比如化工介质输送管线、洁净供水系统、蒸汽输送管网等场景，既可以实现管道与管道之间的刚性对接，也可以完成管道与阀门、泵体、换热器等设备端口的连接固定，通过螺栓压紧法兰端面的密封垫片，能够在额定压力范围内杜绝介质渗漏，保障管路系统长期稳定运行。在产品功能特性设计上，本次的法兰模型严格遵循管路连接的通用力学要求，法兰盘上的螺栓孔采用均匀圆周排布，保证螺栓锁紧时各点位受力均匀，避免局部应力集中导致的密封失效；带颈结构的法兰在颈部做了平滑过渡处理，能够有效分散管道运行时产生的应力，降低法兰与管道焊接位置的疲劳损伤风险；法兰密封面根据不同使用场景设计了突面、凹凸面等多种形式，可适配橡胶垫片、金属缠绕垫片等不同类型的密封件，满足从低压到中高压的多工况密封需求。设计过程中充分考虑了实际安装的边界条件，不同规格法兰的螺栓孔中心距、法兰盘外径、密封面直径、颈部内径都严格匹配对应公称通径的管路尺寸，安装时无需额外进行二次加工修正，法兰盘厚度经过力学校核，能够在额定承压范围内保持足够的结构刚性，不会因螺栓锁紧力或管路内压产生形变；法兰端面的粗糙度设计满足密封件的贴合要求，能够保证密封垫片受压后充分填充端面微观间隙，实现可靠密封。不同结构的法兰适配不同的安装场景，平焊法兰结构简单、安装便捷，适合低压常温的管路系统；对焊法兰刚性更好、承压能力更强，适合高温高压、存在温度波动的管路场景；带颈法兰的颈部结构能够提升整体抗变形能力，适合管路应力较大的安装位置。整套模型完整还原了不同规格法兰的结构细节，能够直接用于管路系统的装配模拟、安装干涉检查，也可以作为管路布局设计时的标准件调用，帮助设计人员快速完成管路系统的三维布局，提前预判安装过程中可能出现的空间干涉问题，优化管路排布方案，减少现场安装时的调整工作量，提升管路系统的设计效率与安装可靠性。
