多规格参数化带孔法兰连接构件设计

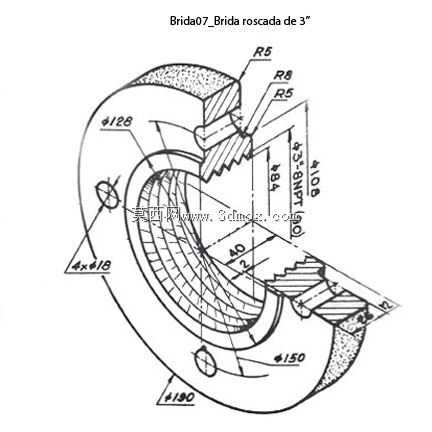

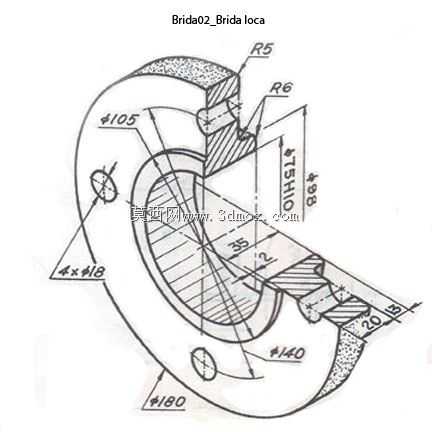

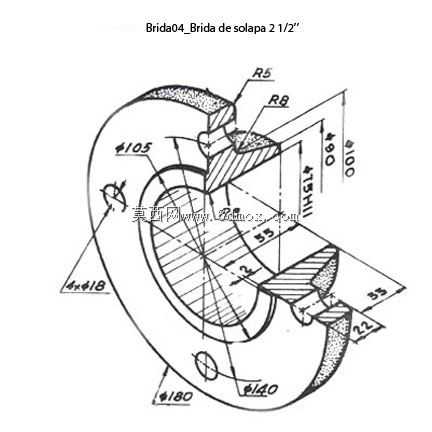

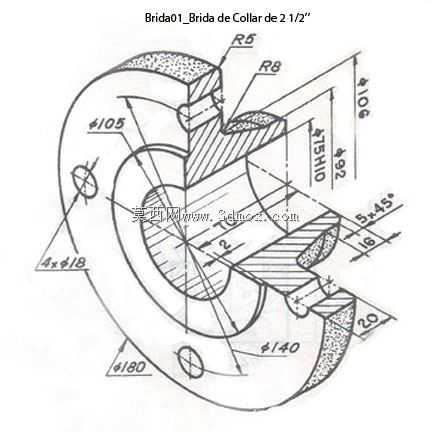

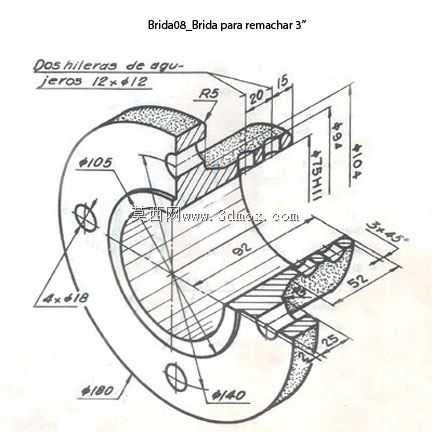

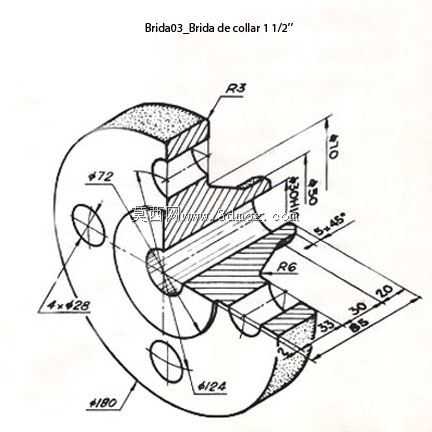

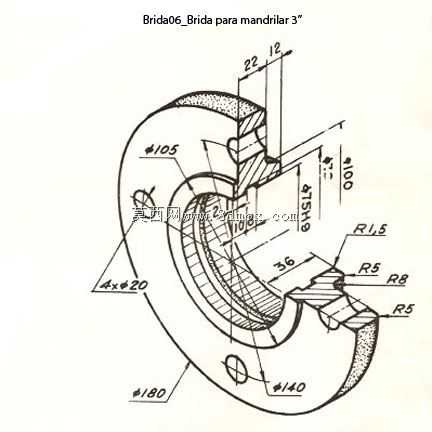

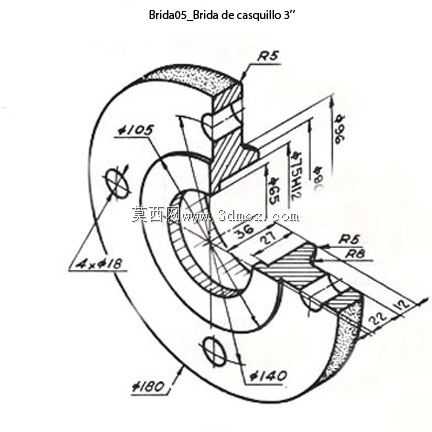

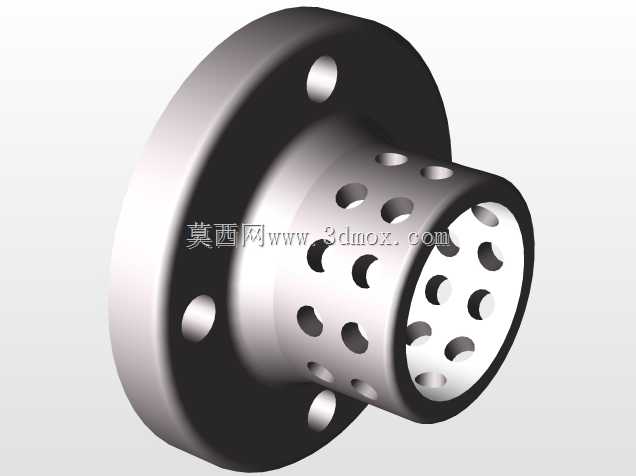

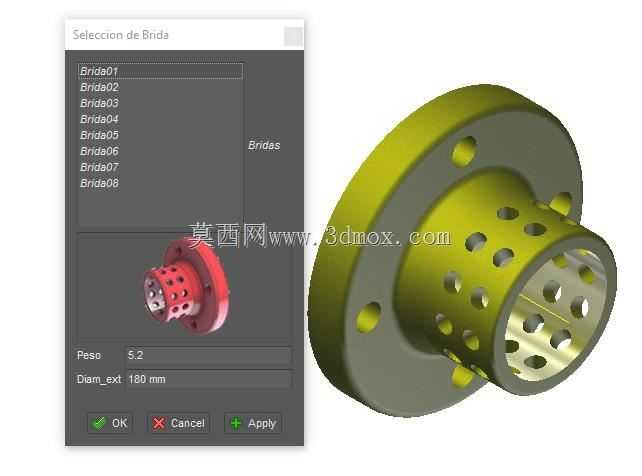

该带孔法兰构件主要应用于工业流体输送管路系统、液压传动回路、气动控制管线以及各类需要刚性密封连接的机械设备接口部位，是管路与设备、管路与管路之间实现可拆卸刚性连接的核心承压构件，在石油化工输送管线、重型机械液压站、工业通风除尘管路、船舶动力管线等场景中承担着连接对位、密封承压、载荷传递的关键作用，能够在中低压工况下稳定维持管路系统的连接密封性与结构刚性，避免介质泄漏与连接错位问题。该法兰采用带颈多孔结构设计，法兰盘端面上均匀分布的安装通孔用于穿设连接螺栓，可通过匹配不同扭矩的螺栓锁紧力实现法兰端面与密封垫片的紧密压合，适配不同压力等级的密封需求；颈部延伸的筒状结构上规则排布的多组通孔，一方面可有效降低构件整体重量，减少材料冗余与安装负载，另一方面可适配带旁通引流、介质均布需求的特殊管路场景，实现管路内部介质的均匀分流或压力平衡，同时筒体内壁做光滑过渡处理，能够减少介质流经连接部位时的湍流阻力，降低管路输送过程中的压力损耗。设计过程中采用参数化变量驱动思路，将法兰外径、螺栓孔分布圆直径、颈部长度、筒身孔径、法兰盘厚度等核心尺寸设置为可调节变量，可根据不同的管路通径、压力等级、安装空间需求快速生成对应规格的法兰模型，无需重复进行基础结构建模，大幅提升同系列不同规格法兰的设计迭代效率；设计时充分考虑安装边界约束，法兰盘背面设置定位止口结构，安装时可与对接构件的止口槽快速嵌合对位，降低现场安装的对位难度，同时螺栓孔采用均匀圆周排布设计，可适配多方向的安装角度调整，满足不同走向管路的连接安装需求。该法兰外径为180mm，颈部延伸长度可根据对接管路的插入深度需求调整，安装时需保证法兰端面与对接面的平行度偏差在允许范围内，配合对应材质的密封垫片即可实现稳定密封连接，整体结构兼顾了结构强度、安装便捷性与多场景适配性，能够覆盖多数中低压工业管路的连接需求。
