小型立式融蜡炉结构设计三维作品

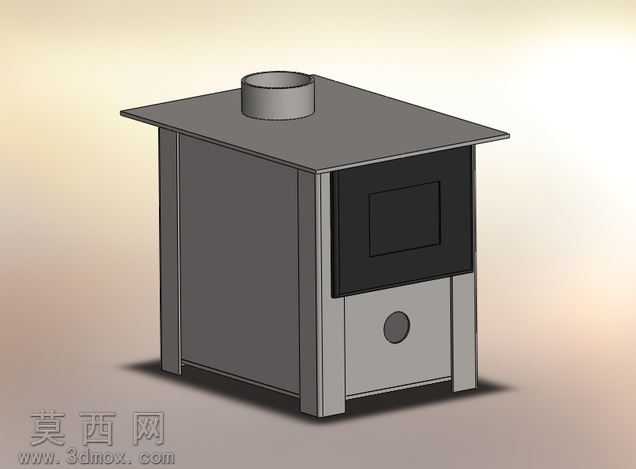

本作品为小型立式融蜡炉的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从炉体整体框架入手，先绘制底部支撑脚的截面轮廓，通过拉伸凸台命令生成四个等距分布的支撑结构，保证炉体放置的平稳性；随后构建炉身主体的矩形腔体，对腔体边角做小圆角过渡处理，避免尖锐应力集中的同时提升外观质感。炉顶部分设计了外伸式檐边结构，通过拉伸切除与拔模命令做出檐边的向下倾斜角度，可引导顶部冷凝液体滴落避免沿炉壁流淌，炉顶中心位置的圆柱形排烟接口采用同轴心配合定位，接口内径与常规排烟管道尺寸匹配，方便后续外接排烟管路。炉身正面分为上下两个功能区域，上部为黑色的炉门观察区域，建模时采用分体式装配设计，炉门与炉身之间预留转动配合间隙，观察窗区域做内嵌式凹槽处理，可后续搭配耐高温透明材质实现内部燃烧状态观察；下部为抽屉式清灰结构，抽屉面板上设计了圆形内嵌式拉手，采用旋转切除命令生成拉手凹槽，无需额外加装外置拉手即可实现抽拉操作，结构简洁实用。材质渲染阶段，炉身主体采用哑光深灰色金属材质，模拟冷轧钢板经高温喷塑后的表面质感，调整材质粗糙度参数至0.7左右还原哑光漫反射效果；炉门区域采用哑光黑色耐高温涂层材质，适当降低反光度模拟长期高温使用后的质感；抽屉拉手与排烟接口采用稍浅的银灰色金属材质，区分不同功能部件的同时提升视觉层次。渲染时采用三点布光方案，主光源从左上方45度角照射，打出炉体的主体明暗关系，辅助光源从右侧补光弱化阴影死黑区域，底部添加弱反光地面模拟设备放置在车间地面的真实效果，背景采用浅米色渐变突出炉体本身的结构轮廓。设计思路上围绕小型融蜡作业的实用需求出发，整体结构紧凑占地面积小，立式布局充分利用垂直空间，排烟接口的高位设计可保证燃烧废气顺畅排出，抽屉式清灰结构无需拆解炉体即可完成燃渣清理，操作维护便捷，炉体各部件之间的连接均采用常规钣金拼接结构，加工工艺简单适合小批量生产制造，整体结构无冗余设计，在满足融蜡加热功能的前提下尽可能简化零部件数量，降低生产与后期维护成本。
