0.156至250度量程半径规套装设计

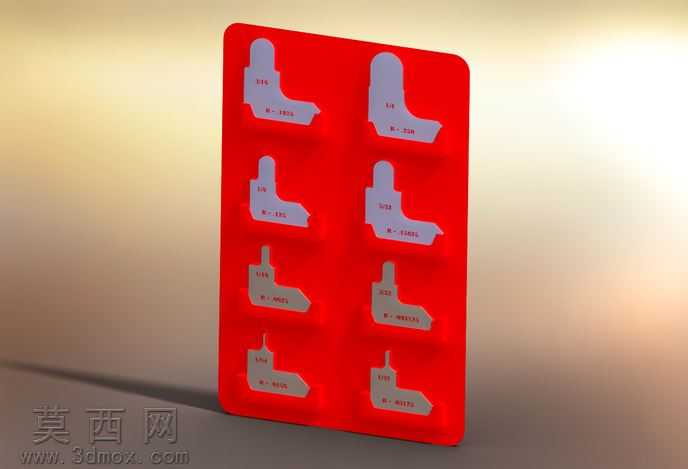

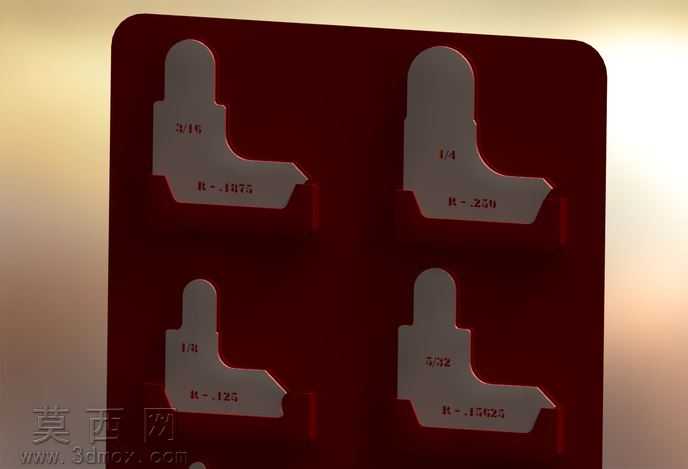

本次设计的半径规套装采用三维参数化建模方式完成，建模阶段优先梳理半径规的核心功能逻辑：作为圆弧半径检测的常用量具，该套产品覆盖0.156°-250°的常用检测量程，共包含8件不同规格的单片半径规，统一收纳于专用红色收纳托板中。建模时首先对每一片半径规的检测轮廓做精准参数约束，将不同量程对应的圆弧半径、测量端倒角、本体厚度、手持防滑区域的尺寸做全关联参数绑定，确保每一片量规的工作圆弧面轮廓度符合测量精度要求，避免建模过程中出现曲面变形、尺寸偏差的问题。收纳托板的建模采用阵列式卡槽结构，每一个卡槽的轮廓与对应半径规的外形做0.1mm的间隙配合设计，既保证量规取放顺畅，又能避免携带过程中量规脱落、晃动刮花测量工作面。材质与渲染阶段，针对半径规本体的金属材质做精细化调整，采用高铬合金量具钢的材质参数，调整金属表面的粗糙度数值至0.8μm对应的渲染效果，还原量具工作面哑光磨砂、非工作面做哑光防锈处理的真实质感，边缘倒角处添加细微的高光反射效果，体现精密量具的加工精度；收纳托板采用红色硬质工程塑料材质，调整材质的漫反射颜色为正红色，添加轻微的塑料表面磨砂颗粒质感，表面添加细微的模压成型纹理，还原工业量具收纳盒的真实视觉效果。场景渲染时采用柔和的侧上方主光源搭配底部补光，避免强光在量规光滑测量面上形成过曝光斑，同时通过柔和的阴影突出收纳托板与每一片半径规的层次结构，清晰展示每一片量规的轮廓形态与排布逻辑。结构设计上充分考虑实际使用场景，每一片半径规的手持区域做加宽处理，边缘做R0.5的圆角钝化处理，避免使用时划伤操作人员手部；量规的测量端做厚度渐变处理，越靠近测量顶点厚度越薄，方便伸入狭小空间完成圆弧半径检测；收纳托板的边角做圆弧过渡，整体厚度控制在8mm，兼顾结构强度与便携性，托板背面可添加标签粘贴区域，方便标注量程范围与产品信息。整套模型的建模过程严格遵循量具设计的精度规范，所有配合间隙、轮廓尺寸、倒角参数均参考实际工业量具的生产标准设定，既保证三维模型的视觉展示效果，也能为后续的实物生产、3D打印验证提供准确的参数参考。
