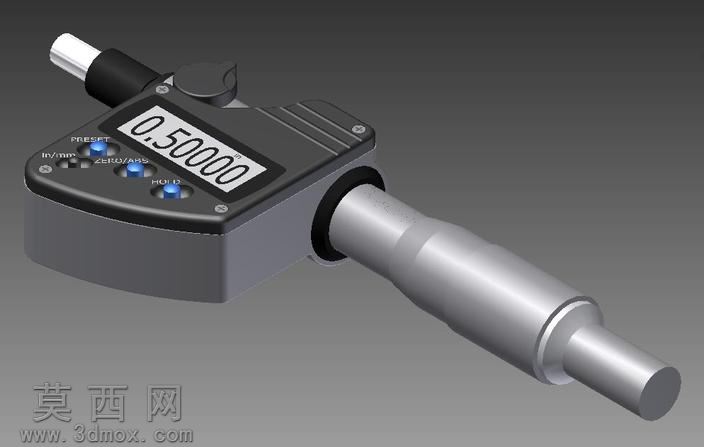

三丰数显千分尺高精度测量工具三维模型

本模型为三丰品牌数显千分尺的高精度三维建模成果，建模过程严格参照实物1:1比例还原，完整复现了数显千分尺的全部结构细节。建模初期先梳理千分尺的整体结构逻辑，将其拆分为尺架、测微螺杆、数显显示模块、操作按键、锁紧装置、测力装置六大核心部件，逐一进行特征绘制。尺架部分采用弧形受力结构建模，还原了实物的哑光金属质感，通过曲面建模保证弧形过渡的流畅度，避免出现生硬棱角，同时预留了测砧与测微螺杆的安装同轴基准，保证两测量面的平行度符合真实量具的精度要求。测微螺杆部分采用阶梯轴建模方式，精准还原了螺杆的精密螺纹段、光滑导向段与测头测量面，螺纹特征按照千分尺0.5mm螺距的标准参数绘制，还原了螺纹传动的真实结构逻辑，导向段的圆柱面做了高光金属材质处理，模拟精密加工后的光滑金属表面。数显模块部分还原了黑色工程塑料外壳的哑光质感，正面的显示屏区域做了凹陷处理，搭配半透明的显示屏盖板材质，模拟真实数显屏的显示效果，屏幕上的数值显示通过纹理贴图实现，还原了0.0001mm精度的数值显示样式；模块上的SET、ZERO/ABS、MODE等功能按键采用凸起的小圆角特征建模，按键表面做了蓝色半透明材质处理，还原实物按键的视觉效果。锁紧装置位于尺架上方，采用拨杆式结构建模，还原了拨杆的圆弧造型与锁紧摩擦片的内部结构，可直观展示千分尺测量值锁定的结构原理。测力装置位于尺架尾部，还原了棘轮结构的滚花防滑外观，通过滚花特征建模还原实物的防滑纹理，模拟恒定测力控制的结构形态。材质分配上，金属结构件统一采用磨砂金属材质，根据加工面的不同调整粗糙度参数，测量面采用高光镜面金属材质模拟硬质合金测量面的质感，塑料外壳采用哑光黑色工程塑料材质，按键采用蓝色半透明塑料材质，显示屏采用半透玻璃材质搭配发光数值纹理，整体渲染效果贴近实物的视觉质感。建模过程中严格保证各部件的装配同轴度与配合间隙，还原千分尺各活动部件的运动逻辑，可用于量具结构教学、测量工具展示、工业设计参考等场景，完整呈现了精密数显千分尺的结构设计与外观特征。
