概念自行车后轮挡泥结构三维设计

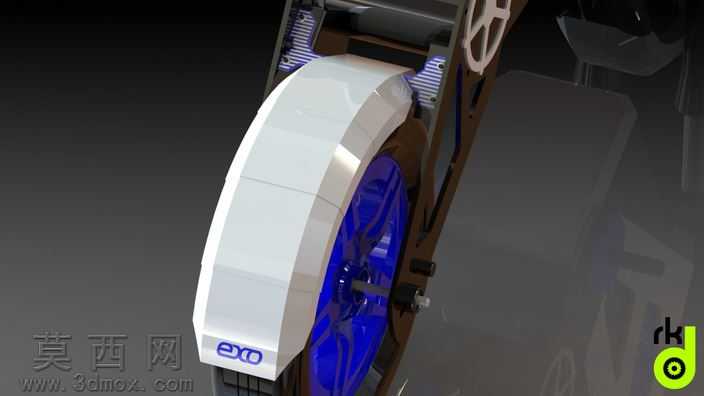

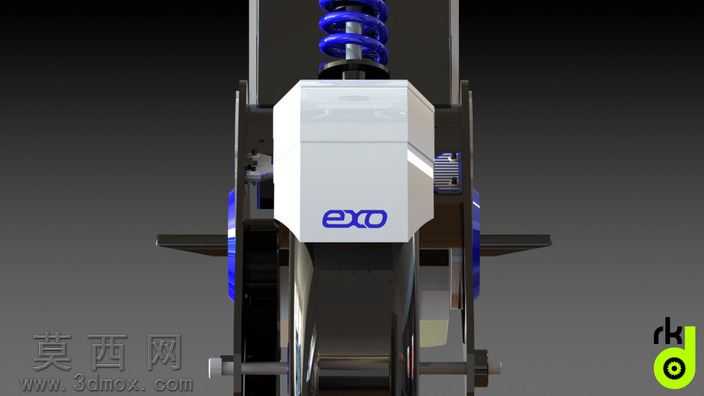

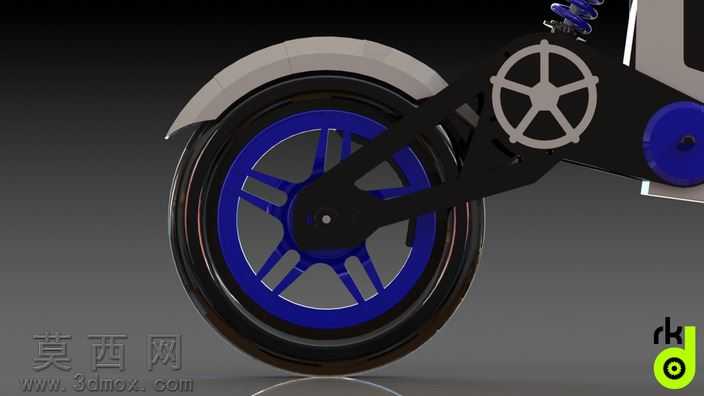

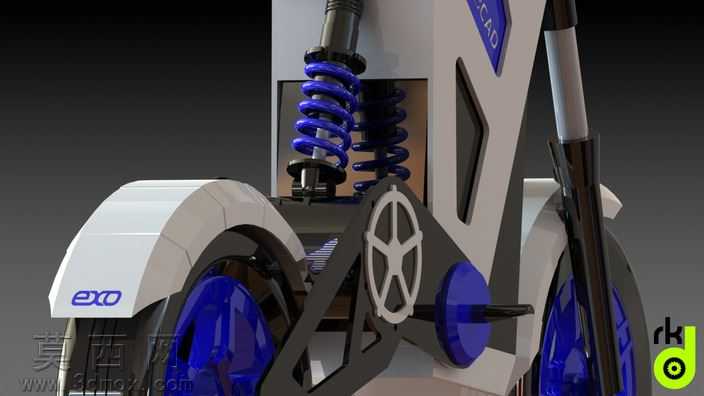

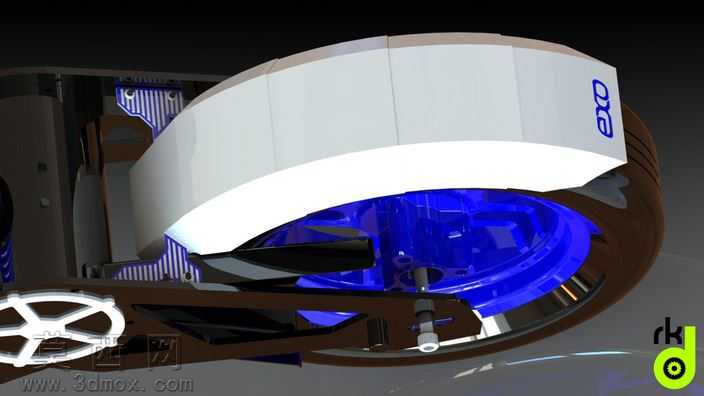

本次设计围绕概念自行车后轮挡泥组件展开，在三维建模阶段，首先对后轮周边的悬架、减震、轮组等关联部件进行基准定位，确保挡泥结构与周边部件的装配间隙符合设计要求，避免后续出现运动干涉问题。建模过程中采用曲面建模与实体建模结合的方式，针对挡泥板的弧形覆盖曲面，通过曲率连续的曲面放样完成主体造型，还原设计要求的简洁流畅线条，同时对挡泥板的安装连接位做实体加厚处理，将壁厚控制在2毫米，匹配模具注塑生产的工艺要求，保证零件生产的可行性与结构强度。材质与渲染环节，为挡泥板主体赋予哑光白色工程塑料材质，调整材质的粗糙度与反光参数，还原工程塑料的真实质感；为后轮减震弹簧赋予亮面蓝色金属烤漆材质，搭配金属银色的减震筒、轮轴连接件材质，通过光影调整突出弹簧的螺旋结构层次与金属部件的光泽感；轮组部分采用亮蓝色透明轮毂材质搭配黑色橡胶轮胎材质，区分不同部件的材质属性，让整体渲染效果层次分明，清晰展现各部件的结构关系。结构设计上，挡泥板采用分段式拼接造型，既保证对后轮上半部分的泥水遮挡范围，又通过造型切角呼应整车的未来感设计风格；安装位的连接结构经过反复调整，适配后悬架的安装点位，虽然安装翅位的结构匹配存在一定难度，但最终通过调整连接耳的角度与开孔位置，实现了与后悬架、减震组件的稳定装配，保证结构安装的可靠性。设计过程中始终兼顾造型美感与制造实用性，没有为了追求夸张造型牺牲零件的可生产性，所有曲面造型都做了脱模斜度校验，连接结构都做了受力强度校核，确保该挡泥组件既能够匹配概念自行车的前卫设计风格，又具备实际量产落地的可行性，能够满足日常骑行场景下的挡泥功能需求与结构耐用要求。
